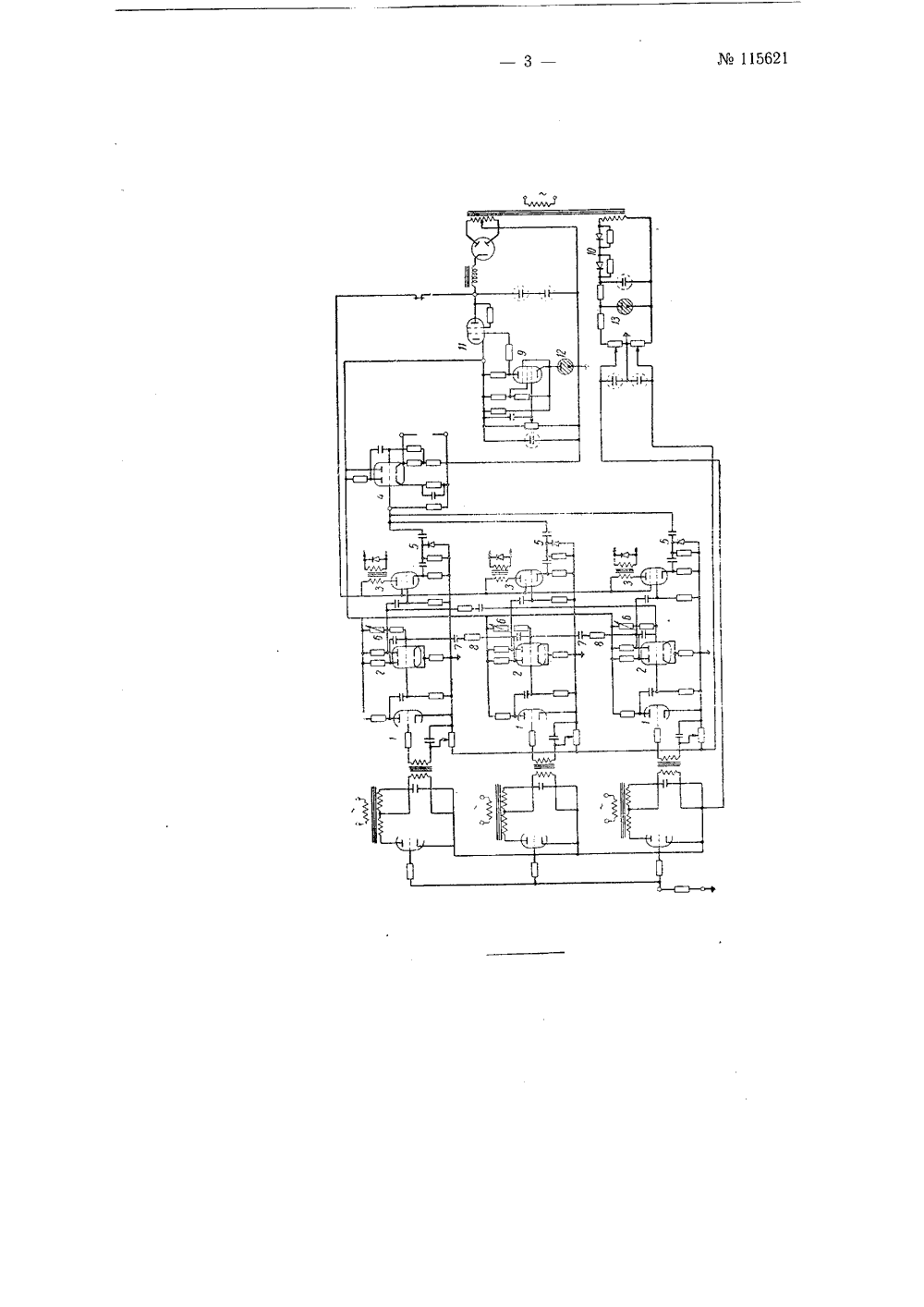

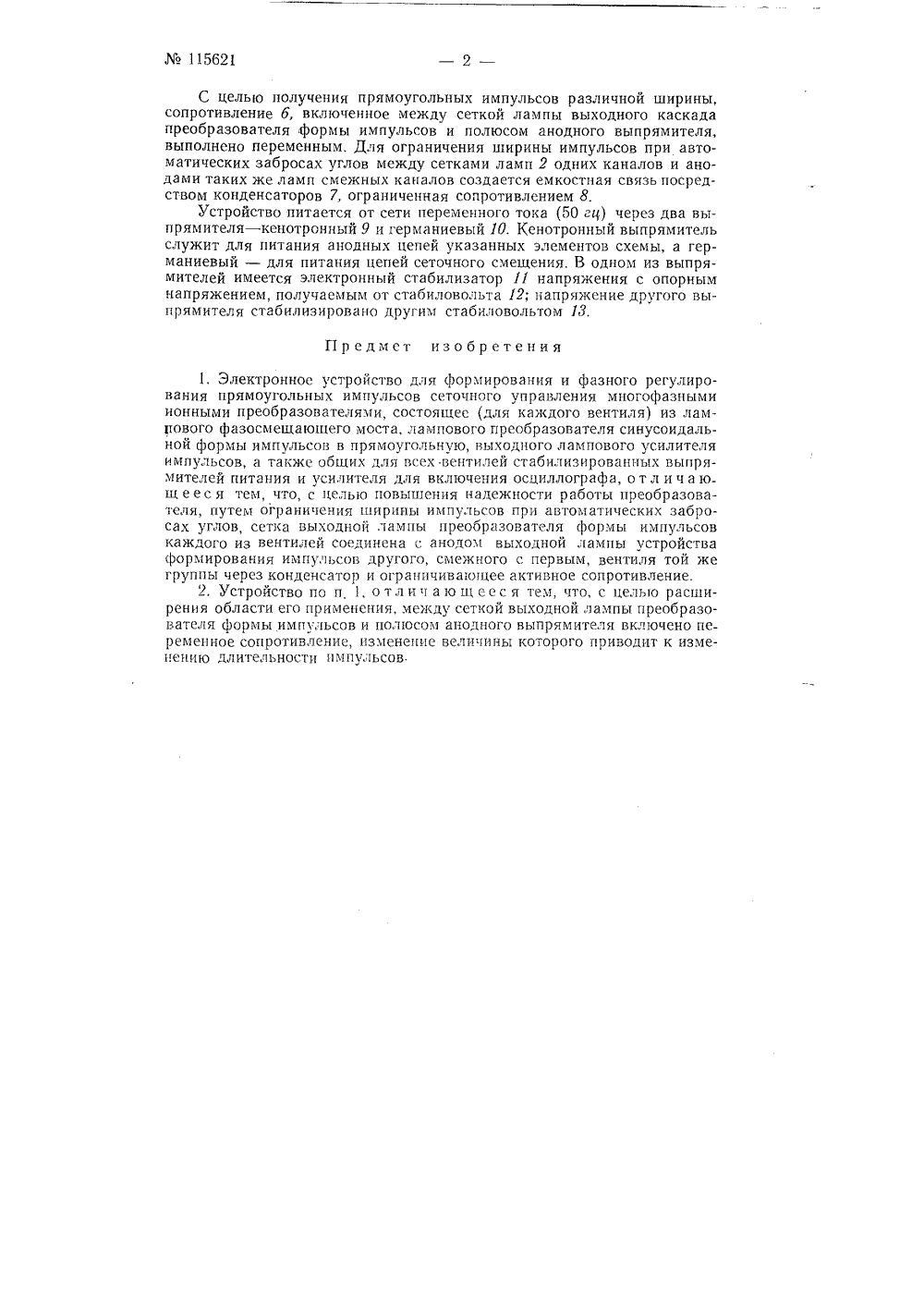

Электронное устройство для формирования и фазного регулирования прямоугольных импульсов сеточного управления многофазными ионными преобразователями

Номер патента: 1689255

Опубликовано: 07.11.1991

Авторы: Дурнев, Зюзина, Исаев, Малюков, Марьяновский, Михайлюта, Орлов, Осипов, Подлесных

МПК: B65G 57/20

Метки: пакета, прямоугольной, формирования, формы, штучных

...четырех рядов каретка перемещается в крайнее заднее положение, а кирпичи, задерживаемые пластиной 8, зафиксированной фиксаторами, сталкиваются на поддоны, расположенные под площадкой 4 и установленные на платформе подъемно-поворотного стола 7. После укладки очередного слоя пакет опускается на толщину слоя и поворачивается на 90 О, а площадка 4 возвращается в исходное положение для приема следующего слоя. После укладки в пакет последнего слоя платформа стола 7 опускается, пакет садится на цепи транспортера 14 и вывозится на склад, а к подъемнику тем же транспортером подаются порожние поддоны, используемые затем для укладки следующего пакета.Для формирования зазора между вторым и третьим рядами кирпичей каждого нечетного слоя двупле гий...

Номер патента: 418946

Опубликовано: 05.03.1974

Автор: Изобретени

МПК: H02M 1/08

Метки: импульсов, преобразователем, т-фазным, формирования

...подключить в цепь конденсаторов 3 - 4-х соседних ячеек.При распространении отраженной волны напряжения к концу линии появляется импульс тока , в цепи последней ячейки в конце линии, в первичной обмотке трансформатора тока 7 и в цепи управляющего электрода тиристора 2, Включение тиристора 2 обеспечивает закорачивание линии 6, В процессе распространения отраженной волны напряжения вдоль линии появляются импульсы тока 4, ь цб в цепи первичных обмоток трансформаторов 12, 13, 14 и управляющих электродов тиристоров В 4, Вь Вб силового инвертора. При распространении волны напряжения до конца линии 6 появляется импульс тока , в цепи первичной обмотки трансформатора 8 и управляющего электрода тиристора 1. Во время распространения волны...

Номер патента: 674166

Опубликовано: 15.07.1979

Авторы: Жуйков, Калниболотский, Солодовник

МПК: H02M 1/08

Метки: выходного, инвертора, квазисинусоидального, формирования

...силовыми ключами инверторных ячеек в моменты изменения знайа соответствующей функции,входяцей в аппроксимирующий ряд Уолша,при этом на выходе инверторных ячеек 25получают прямоугольные импульсы различной частоты и длительности и постоянной амплитуды, которую при алгебраическом суммировании корректируютпропорционально весовым коэффициентам при,соответствующих ФункцияхУолша,На фиг. 1 представлены для примера формы импульсов для трех инверторных ячеек, необходимых для Формирования напряжения кваэисинусоидальиойформы, показанной на Фиг. 2Генератор управляющих импульсовформирует импульсы управления силовы мк ключами инверторных ячеек в виде 40набора прямоугольных импульсов с различной длительностью и частотой к постоянной амплитудой...

Номер патента: 758444

Опубликовано: 23.08.1980

Автор: Саксонов

МПК: H02M 7/537

Метки: выходным, напряжением, статический, ступенчатым

...нагруз. ку 18, разделительные диоды 19 и 20. Блоки 1, 2 и 4 могут быть выполнены по любым извсстным схемам. Питание блоков 1, 2, 4, 5; 6 и 7 может быть осуществлено от обшего источника питания или по другим известным схемам.На фиг. 2 приняты следующие обозначения: 21 и 22 внапряжения на входах предваритель. ных усилителей-ограничителей 5 и 4 соответ. ствснно; 23 и 24 - выходные напряжения ячеек 6 и 7; 25 - выходное ступенчатое напряжение преобразователя и эталонное синусоидальнос напряжение источника 1.Прсобразова гель работает следующим обра.зом.Синусоидальныйэталонный сигнал источни. ка 1 поступает на вход предварительного уси. лителя-ограничителя 2, который усиливает и .ограничивает его, преобразуя в прямоугольное...

Номер патента: 1176431

Опубликовано: 30.08.1985

Авторы: Бахмач, Кузнецов, Ожиганов

МПК: H02M 7/5395

Метки: выходным, напряжением, переменным, ступенчатой, формы

...подключена к цепи согласно-последовательно соединенных выходов выпрямителей.Изобретение относится к электротехнике и может быть использовано в системах вторичного электропитания, электропривода и автоматики для преобразования постоянного или .переменного напряжения в переменное напряжение многостуленчатой Йормы.Цель изобретения - повышение КПД,На фиг.1 показана структурная . схема предложенного преобразователями 1 О на фиг.2 - диаграммы напряжений, поясняющие работу преобразователя,11 реобразователь (фиг.1) содержит блок 1 управления, выходы которого соединены с управляющими входами 15 управляемых источников 2 и 3 переменного напряжения. На выходе каждого из этих источников включен выпрямитель 4 и 5. Выходы выпрямителей соединены...
