Способ плавной регулировки положения пика напряжения пик трансформатора
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

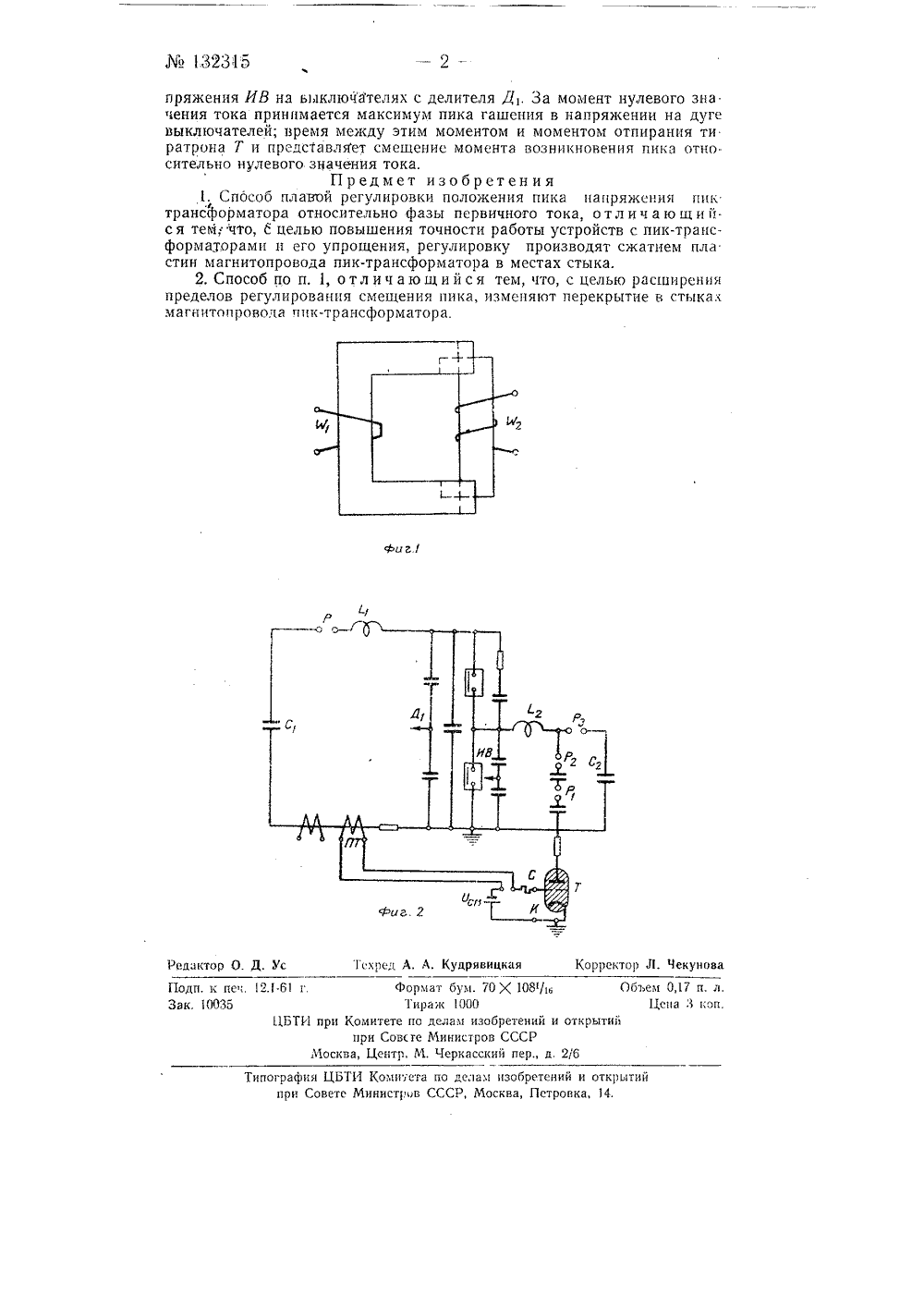

Л 1 З 2 З 1 г Класс 210 12 оз СССР ПИСАНИЕ ИЗОБ ЕН К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Ппг 1 сгиснссл, рсгсгсггс "1 б. Акодис и П. А. Корзун ПОСОБ ПЛАВНОЙ РЕГУЛИРОВКИ ПОЛОЖЕНИ ПИКА НАПРЯЖЕНИЯ ПИК-ТРАНСФОРМАТОРА явлено 6 февраля 1960 г. за л 1 в 653674/24 в Комитет по делам изобретении и открытий при Совете Министров СССРтубликовано в Бюллетене изобретений М 19 за 1960 г Известные способы смещения пика напряжения пик-трансформатора путем применения дополнительных обмоток подмагничивания) постоянного тока или введения в магнитопровод плоского воздушного зазора сложны и не обеспечивают необходимой точности работы в лабораторных и испытательных установках.Описываемый способ плавного регулирования положения пика напряжения относительно фазы первичного тока пик-трансформатора осуществляется путем регулировки сжатия пластин магнитопровода в местах стыка, что упрощает устройство и повышает точность его работы.Для расширения пределов регулирования смещения пика можно изменять перекрытие в стыках магнитопровода пик-трансформатора.На фиг, 1 изображен магнитопровод пик-трансформатора с дополнительной регулировкой перекрытия в стыках; на фпг. 2 - схема осугцествления описываемого способа применительно к испытаниям силовых выключателей.Регулирование сжатия магнитопровода в местах стыка внахлестку у листов, из которых он набран, позволяет менять микроскопические зазоры между листами, что ускоряет возникновение пика 1 смещение его влево) по огношешпо к нулевому значеншо первичного тока цри ослаблении сжатия листов, и задерживает сго появление (смещение вправо) при увеличении сжатия. Момент возникновения пика относительно нулевого значения тока можно плавно регулировать при помощи калиброванных гаек с микрометрической резьбой к стяжным болтам. При необходимости обеспечить достаточно большой предел регулирования момента возникновения пика можно осуществлять дополнительную регулировку изменением перекрытия в стыках магнитопровода.При пробос искрового промежутка Р ток колебательного контура Сг - 1., протекает через первичнуго обмотку пик-трансформатора ПТ Возникающий в конце полупериода отключаемого тока во вторичной обмотке йс, положительный пик ( в начале полупериода имеет место отрицательный пик) отпирает предварительно запертый отрицательным смешением асс гл тиратрон Т, что приводит к пробою промежутков Р Рз, Рз и подключению С, - Ез восстанавливагощегося напряжения к испытуемому выключателю ОВ,На электронных осцсеткой и катодом (мсжд иллографах регистрируются напряжеш я межд у точками С и К) и восстанавлнваюшп ея налряжения ИВ на выключателях с делителя Д За момент нулевого значения тока принимается максимум пика гашения в напряжении на дуге выключателей; время между этим моментом и моментом отпирания ти ратрона Т и представляет смешение момента возникновения пика относительно нулевого значения тока.Предмет изобретения1. Способ планой регулировки положения пика напряжения пик трансформатора относительно фазы первичного тока, о т л и ч а ю щ и йс я тем; что, с целью повышения точности работы устройств с пик-трансформаторами и его упрощения, регулировку производят сжатием пластин магнитопровода пик-трансформатора в местах стыка.2. Способ по п, 1, о т л и ч а ю щ и й с я тем, что, с целью расширения пределов регулирования смещения пика, изменяют перекрытие в стыкак магнитопровода пик-трансформатора. оррсктор Л, Чекунова стор О. Д, Ус 1 скреп А. А. Кудрявицкая бьем 0,17 п, л Цспа 3 копформат бум. 70 Х 108/ Тираж 000 при Комитете по делам изобретений при Совсте Министров СССР Москва, Центр, М. Черкасский пер., 1 одп. к пеп.2.1-6 г.Зак. 10035ЦБТИ открытии Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14.
СмотретьЗаявка
653674, 06.02.1960
Акодис М. М, Корзун П. А
МПК / Метки
МПК: H01F 29/10, H02M 1/04
Метки: пик, пика, плавной, положения, регулировки, трансформатора
Опубликовано: 01.01.1960
Код ссылки
<a href="https://patents.su/2-132315-sposob-plavnojj-regulirovki-polozheniya-pika-napryazheniya-pik-transformatora.html" target="_blank" rel="follow" title="База патентов СССР">Способ плавной регулировки положения пика напряжения пик трансформатора</a>
