339970
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 339970
Текст

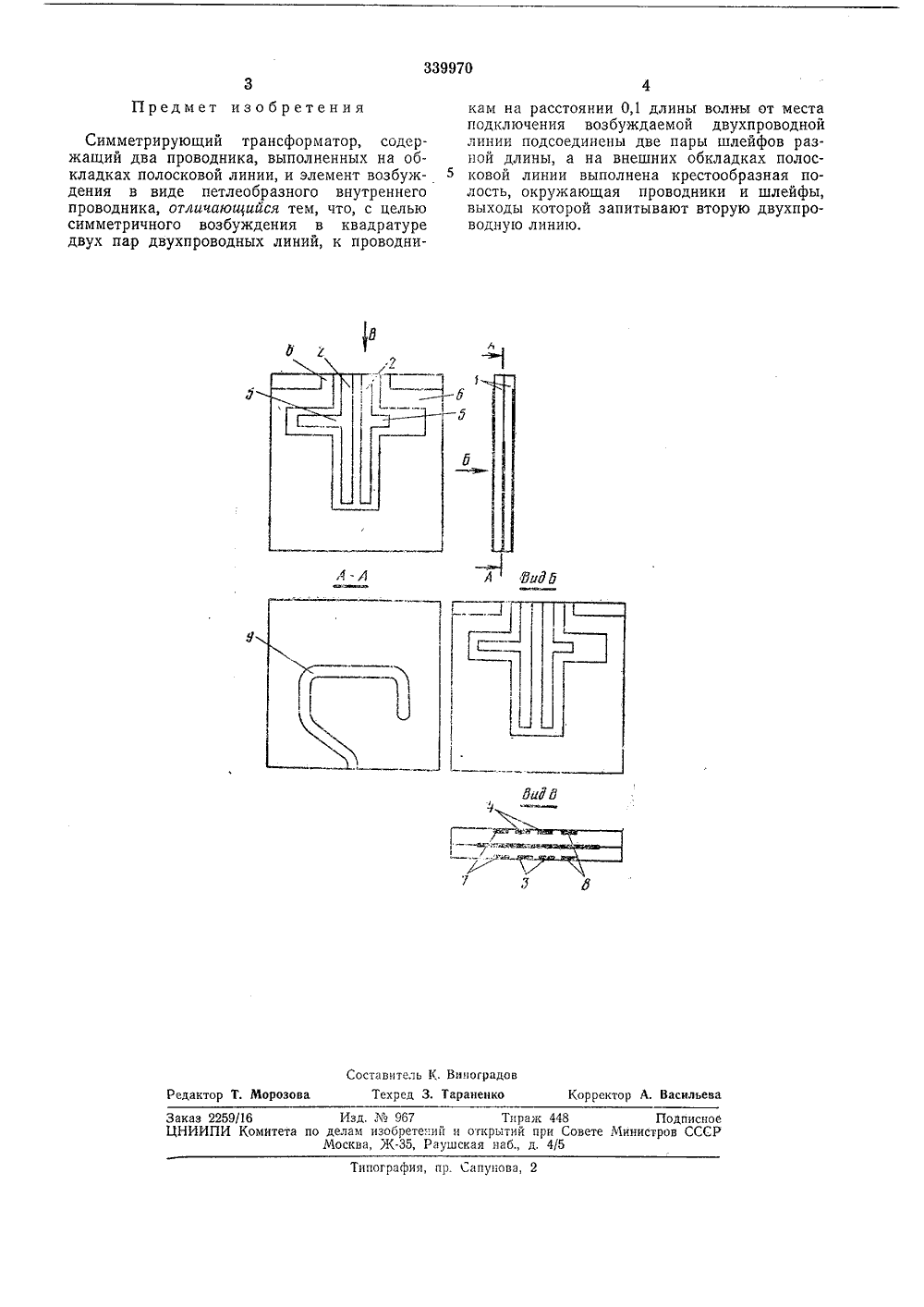

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советских Социалистических РеспубликКомитет по делаМ изобретекий и открыт при Совете Микистро СССР. Бей и Н. М. Якушев сковское ордена Ленина и ордена Трудового Красного Знамени высшее техническое училище им. Н, Э. Баумана аявитель СИММ РУЮЩИЙ ТРАНСФОРМАТО Изобретение относится к технике сверх- высокочастотных колебаний.Известны симметрирующие трансформаторы, представляющие собой пару проводников, выполненных на обкладке несимметричной полосковой линии с элементом возбуждения в виде петлеобразного проводника, предназначенный для симметричной запитки двухзаходной спиральной антенны или двухпроводной линии,Недостатком такого трансформатора является невозможность симметричного возбуждения в квадратуре двух пар двухпроводных линий.С целью симметричного возбуждения в квадратуре двух пар двухпроводных линий в предлагаемом трансформаторе к двум проводникам, выполненным на обкладках полосковой линии, на расстоянии 0,1 длины волны от места подключения возбуждаемой двухпроводной линии подсоединены две пары шлейфов разной длины, а на внешних обкладках полосковой линии выполнена крестообразная полость, окружающая проводники и шлейфы, выходы которой запитывают вторую двухпроводную линию.На чертеже приведен общий вид симметрирующего трансформатора.Устройство содержит две пластины 1 из фольгированного диэлектрика, с внешней стороны которых находятся по два проводника, выполненных на обкладках 2, полосковой линии с выходными концами 3, 4 для подключения двухпроводных линий в плоскости по лосковой линии. К обкладкам 2 на расстоянии 0,1 длины волны от выходных концов 3, 4 подсоединены шлейфы 5. На внешних обкладках б полосковой линии выполнена крестообразная полость, окружающая обкладки 2 10 и шлейфы 5. Концы 7, 8 внешних обкладок бпредназначены для подключения двухпроводных линий, лежащих в плоскости, перпендикулярной плоскости полосковой линии,На внутренней стороне одной из пластин 1 15 расположен петлеобразный проводник 9.Симметрирующий трансформатор работаетследу ющим образом.Обкладки 2 возбуждаются непосредственнопетлеобразным проводником 9 и запитывают 20 симметрично двухпроводные линии, расположенные в плоскости полосковой линии, причем из-за разницы в длине шлейфов б обеспечивается фазовый сдвиг л/2 между двумя парами двухпроводных линий.25 Внешние обкладки б возбуждаются тем жепетлсобразным проводником 9 и запитывают симметрично благодаря действию шлейфов разной длины пару двухпроводных линий, расположенных в плоскости, перпендикуляр ной плоскости полосковой линии.339970 Предмет изобретения Зцд Составитель К, Виноградоведактор Т. Морозова Техред 3. Тараненко Корректор А. Васильев аз 2259/16 Изд. М 967 Тираж 448 Подписно ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д, 4/5 ипографип, пр. Сапунова,Симметрирующий трансформатор, содержащий два проводника, выполненных на обкладках полосковой линии, и элемент возбуждения в виде петлеобразного внутреннего проводника, отличающийся тем, что, с целью симметричного возбуждения в квадратуре двух пар двухпроводных линий, к проводникам на расстоянии 0,1 длины волны от места подключения возбуждаемой двухпроводной линии подсоединены две пары шлейфов разной длины, а на внешних обкладках полосковой линии выполнена крестообразная полость, окружающая проводники и шлейфы, выходы которой запитывают вторую двухпроводную линию.
СмотретьЗаявка
1451446
МПК / Метки
МПК: H01P 5/10
Метки: 339970
Опубликовано: 01.01.1972
Код ссылки
<a href="https://patents.su/2-339970-339970.html" target="_blank" rel="follow" title="База патентов СССР">339970</a>
