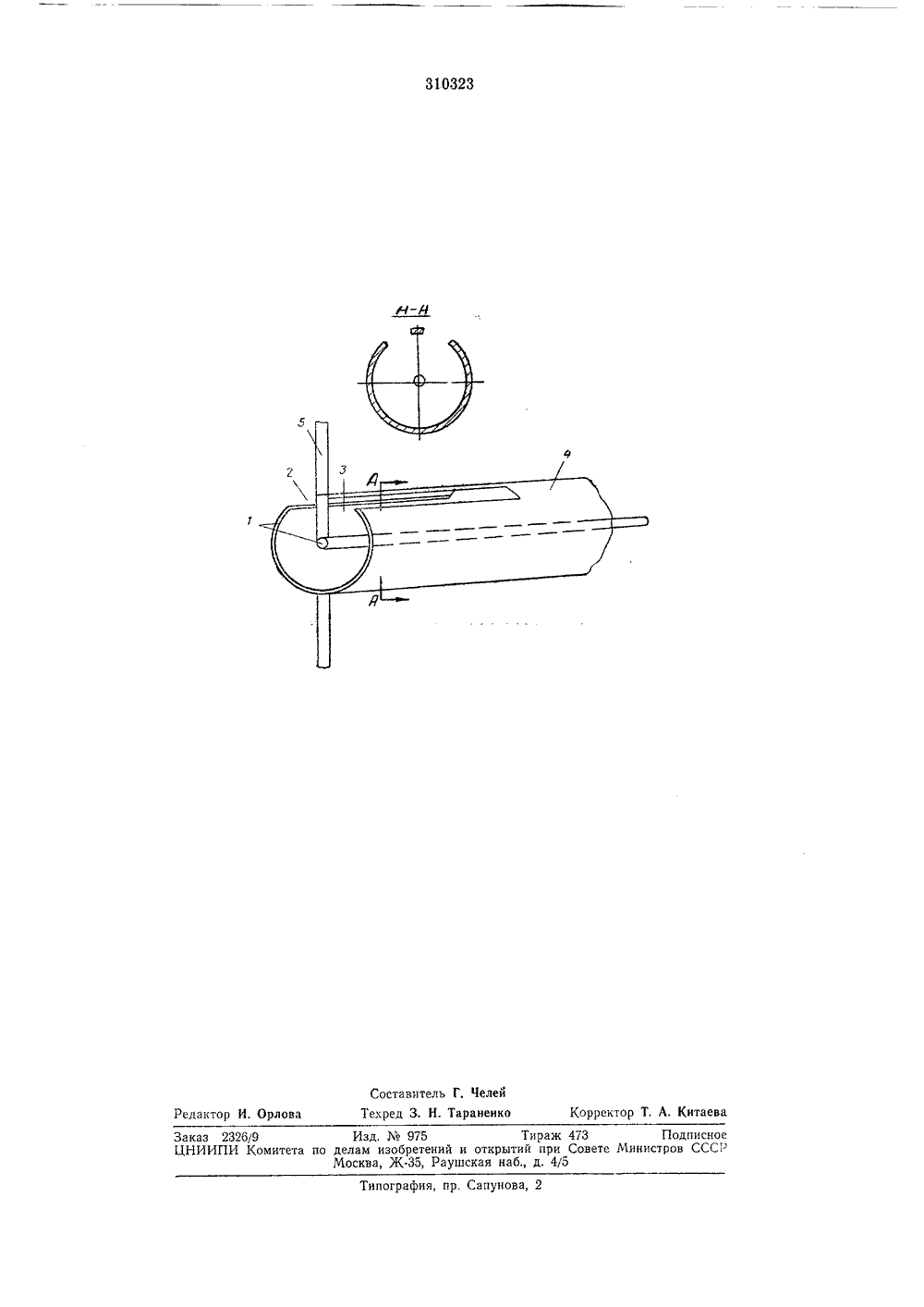

Союз Советских Социалистических РеспубликЗависимое от авт, свидетельстваЗаявлено 041970 ( 1397120/26-9)с присоединением заявкиПриоритетОпубликовано 26.И.1971. Бюллетень23Дата опубликования описания 8,1 Х.1971 МПК Н 01 р 5/08 Комитет по делам изобретений и открытий при Совете Министров СССРАвторизобретения В. И, Демин Заявитель СИММЕТРИ РУЮЩЕЕ УСТРОЙСТВО проводника коаксиального фидера составляег несколько процентов от периметра внешнего проводника 4,Коаксиальный фидер со щелями можно рас сматривать как параллельное соединение двухдвухпроводных линий. Одна из нпх состоит из части внешнего проводника 4, ограниченного щелями, и части поверхности внутреннего проводника; другая - из оставшейся большей 10 части внешнего проводника и соответствующей ей части поверхности внутреннего про.водника. Первая из указанных линий является симметрирующей, а вторая подключается к питающей линии. Волновые сопротивления 15 линий отличаются в несколько раз, а волновое сопротивление второй из указанных линий приближается к волновому сопротивленшо питающей линии. Поэтому передача высокочастотной энергии происходит без заметных от ражений в широком диапазоне длин волн. Сим метр ирующее устройство, выполненное 25 в виде короткозамкнутого отрезка коакспального фпдера со щелями, отличаюиееся тем, что, с целью устранения скачка сопротивления в питающей линии в широком диапазоне длин волн, щели смещены в сторону коротко- ЗО замыкателя,Изобретение относится к антенно-фидерным устройствам и может быть использовано в качестве переходного элемента от коаксиальной линии к вибраторам, симметричным линиям.Известно симметрирующее устройство, выполненное в виде короткозамкнутого отрезка коаксиального фидера со щелями, делящими коаксиальный фидер с волновым сопротивлением Ф на два отрезка с волновым сопротивлением 21 т каждый, один из которых является симметрирующим, а другой подключается к питающей линии.Недостаток известного симметрирующего устройства состоит в наличии скачка сопротивления величиной 2 К в питающей линии.Цель изобретения - устранение скачка сопротивления в питающей линии в широком диапазоне длин волн. Это достигается тем, что в короткозамкнутом отрезке коаксиального фидера щели смещены в сторону короткозамыкателя.На чертеже схематически показана конструкция устройства,Симметрирующее устройство выполнено в виде короткозамкнутого отрезка коаксиального фидерасо щелями 2 и 3, прорезанными на внешнем проводнике 4 коаксиального фидера и смещенными в сторону короткозамыкателя 5. Конструктивно щели 2 и 8 прорезают так, что вырезанный ими участок внешнего Предмет изобретенияКорректор Т. А. Китаева Редактор И. Орлова Типография, пр. Сапунова, 2 Заказ 2326/9 Изд,975 Тираж 473 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж.35, Раушская наб., д. 4/5
