H01F 19/04 — для работы на частотах, значительно отличающихся от звуковых частот

Номер патента: 807392

Опубликовано: 23.02.1981

Авторы: Лондон, Томашевич

МПК: H01F 19/04

Метки: трансформатор, широкополосный

...а в многопроводную линию 3 - два дополнительных провод.ника 8 и 9. Конец проводника 6 соединен сначалом проводника 8, а конец проводника7 соединен с началом проводника 9. Первуюпару входов 10 и 11, симметричных относительно общей шины 5, образуют: начало про.водника 6 и конец проводника 9 - вход 10,начало проводника 7 и конец проводника 8 -вход 11. Другую пару входов 12 и 13 предла.гаемого дифференциального трансформатора,причем вход 12 симметричен относительно общей шины 5, а вход 13 несимметричен относительнообщей шины 5, образуют: начало проводника 8 и начало проводника 9 - вход 12,начало проводника 1 - вход 13,Проводники 6 и 7 образованы внутреннимипроводниками коаксиальных линий, внешниепроводники которых, объединены по всей...

Номер патента: 815772

Опубликовано: 23.03.1981

Авторы: Лондон, Томашевич

МПК: H01F 19/04

Метки: трансформатор, широкополосный

...длины и одинаковые волновые сопротивления, то на их выходю 50поступают равные по амплитуде колебания, Упомянутие линии соединены насвоих выходах параллельно и в результат на зажимах 11 и 12 возникаетйапяжение, равное напряжению в каждой линии, т. е имеющее половиннуюамплитуду (Ч/2) по отношению к напряжению Ч на зажимах 10. Это напряжение затем снова делится на два равныхи одинаковых напряжения (по Ч/М), поступающие одно в линии с проводниками 4-1 и 5-1, а другое - в аналогичные линии с проводниками 4-2 и 5-2.При этом зажимы 9 оказываются эквипотенциальными и их считают короткозамкнутыми. Пройдя по упомянутым ли ниям, напряжения поступают на их выходы, которые несимметрично относительно общей шины б. Здесь напряжения попарно суммируются,...

Номер патента: 838770

Опубликовано: 15.06.1981

Авторы: Лондон, Томашевич

МПК: H01F 19/04

Метки: трансформатор, широкополосный

...первым несимметричным относительно общейшины б входом 15 конец участка2-4 - вторым несимметричным входом16, начало участка 2-1 - третьим несимметричным входом 7, а начало проводника 11 и конец проводника 12 являются четвертым симметричным входом 17 и 18.Некоторые участки проводниковлогут быть образованы объединенными внешними проводниками коаксиальных линий, внутренние проводникикоторых являются другими участкали проводников (фиг,2).Устройство на коаксиальных ли- (О ниях работает следующим образом.При подключении ко входам 15 и16 равноамплитудных синфазных генераторов с несимметричными выходамиколебания от первого проходят покоаксиальной линии с внутренним проводникол 1-1 и 1-2, а от второго покоаксиальной линки с...

Номер патента: 860148

Опубликовано: 30.08.1981

Автор: Иванютин

МПК: H01F 19/04

Метки: трансформатор, широкополосный

...коэффициента трансформации.Указанная цель достигается тем, что в трансформаторе, состоящим из тороидального, Ш-образного или иного магнитопровода, вторичной и нескольких первичных обмоток, соединенных20 параллельно, каждая из которых намотана в один слой с шагом и отделена от других таких же обмоток изолирующей прокладкой, вторичная обмот 25 ка разделена на секции, соединенные последовательно параллельно или комбинированно, каждая из которых намотана в одном слое с одной из первичных обмоток, при этом витки каждой секции вторичной обмотки размещены в промежутках между соседними витками соответствующей первичной обмотки и отделены от этих витков пленочным диэлектриком.На чертеже показано размещение 35 проводников обмоток на каркасе в...

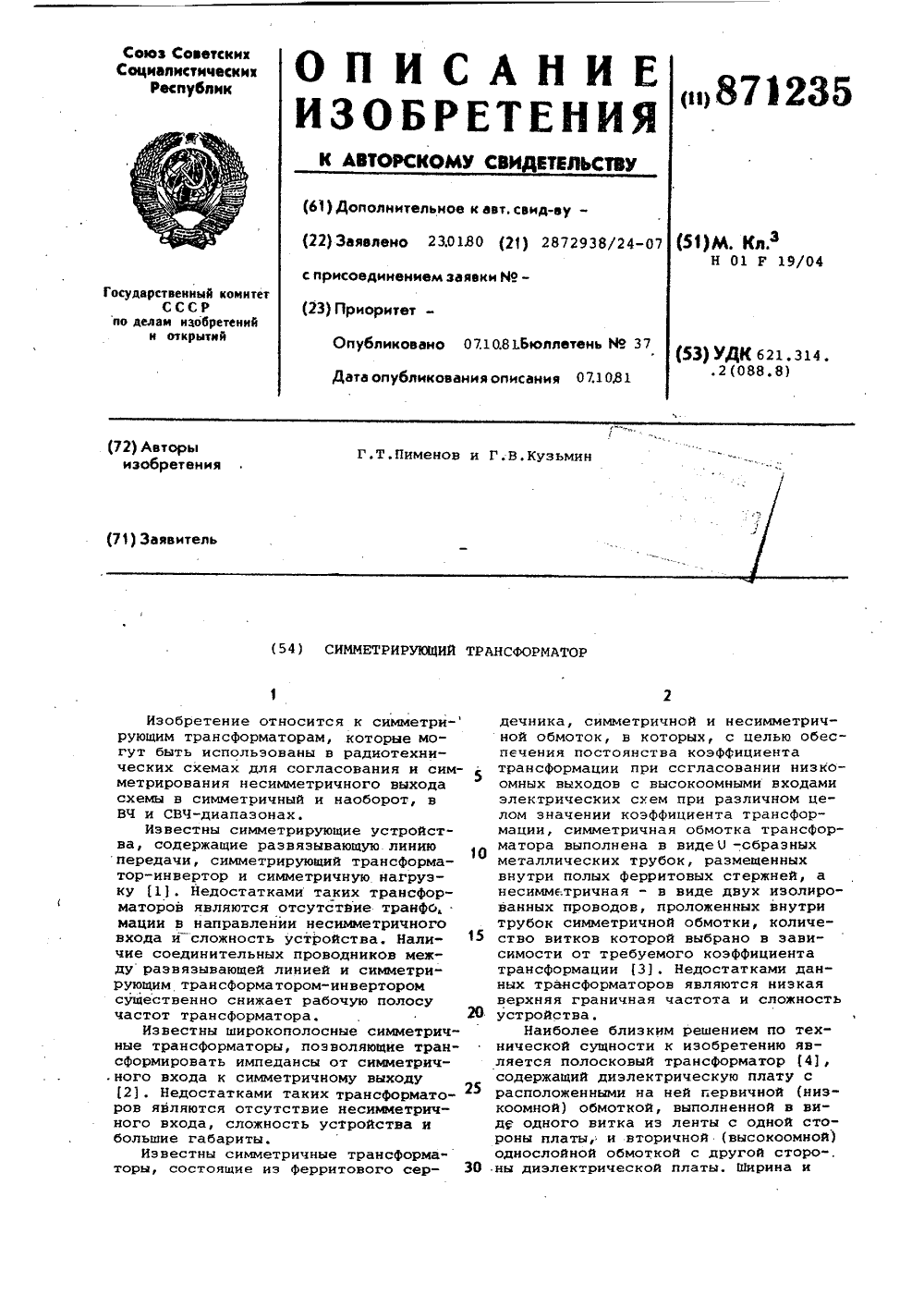

Номер патента: 871235

Опубликовано: 07.10.1981

Авторы: Кузьмин, Пименов

МПК: H01F 19/04

Метки: симметрирующий, трансформатор

...повышает нижнюю граничную частоту трансформатора.Недостатками данного трансформатора являются повышенное значение граничной частоты и отсутствие развязки между отдельными симметричными выходами трансформатора.Цель изобретения - расширение диапазона частот и обеспечение развязки между отдельными симметричными выходами трансформатора.Поставленная цель достигается тем, что вводится дополнительная. обмотка в виде одного витка ленты, идентичного витку первичной обмотки, расположенная на диэлектрическом основании симметрично относительно вторичной обмотки со свободной его стороны.Виток дополнительной обмотки включается последовательно и согласно с витком первичной обмотки, общая точка их соединения образует средний вывод...

Номер патента: 873287

Опубликовано: 15.10.1981

Авторы: Лондон, Томашевич

МПК: H01F 19/04

Метки: трансформатор, широкополосный

...т.е. (М +1) -го проводника 4 соединены между собой, а середина этого проводника разомкнута, образуя зажимы понижающей обмотки.Как видно из фиг, 3 и 4, при выполнении проводников линии с 1-гопопРедпоследний (М-ый) многопроводнойлинии, в виде внутренних проводниковотрезков коакснальных линий, их внешние проводники соединенные по всейдлине, образуют последний (М+1) проводник линии. При этом на фиг. 3 отсутст- З 0вуют взаимные проводимости между проводниками 1 и 2, 1 и 3, 1 и 4, 2 и 3,2 и 4, 3 и 4, а на фиг. 4 - между проводниками 1 и 2, 1 и 3, 2 и 3.Устройство работает следующим образом,На нижних частотах устройствопредставляет собой обычный двухобмоточный трансформатор, поскольку пренебрежимо мала емкостная связь между40проводниками в...

Номер патента: 877627

Опубликовано: 30.10.1981

Авторы: Лондон, Томашевич

МПК: H01F 19/04

Метки: трансформатор, широкополосный

...является третьим несимметричным относительно общей шины 9 входом 14, а упомянутые зажимы 10 и 11 являются четвертым симметричным относительно общей шины 9 входом трансформатора,На фиг. 2 показано, что проводники 6 и 7 в многопроводных линиях 3 и 4 соответственно образованы соединенными по всей длине внешними проводниками трех коаксиальных линий, внутренние проводники которых являются другими проводниками многопроводных линий 3 и 4.Рассмотрим работу устройства по фиг. 2.При подключении ко входам 12 и 3 равноамплитудных синфазных генераторов с несимметричными выходами, колебания от первого проходят по коаксиальной линии с внутренним проводником 2 - 1, а от второго по коаксиальной линии с внутренним проводником 2 - 4, Поскольку линии...

Номер патента: 877628

Опубликовано: 30.10.1981

Авторы: Лондон, Томашевич

МПК: H01F 19/04

Метки: трансформатор, широкополосный

...рассматриваем сначала работу транс Оформатора в области нижних частот, когдаможно пренебречь временем распростране.ния Колебаний по линии, а соответственноемкостями, между проводниками- 1 + 1 - .- 4. В этом случае проводники- 1, 1 в 2 4и 1 - 3 образуют повышенную сторону трансформатора, несимметричную относительнообщей шины 4. При этом два сильно связанных проводника 1 - 3 и 1 - 4 образуют симметричную относительно общей шины 4 понижающую сторону трансформатора. 5 ОВ результате получаем симметрирующийна пониженную сторону однообмоточныйтрансформатор (автотрансформатор) с коэффициентом трансформации равным 3/2 ишунтирующую индуктивность на повышающей стороне, обусловленную проводниками 1 - 1,1 - 2 и 1 - 3.Рассматриваем область верхних...

Номер патента: 881883

Опубликовано: 15.11.1981

Авторы: Володин, Иванов, Огинец, Филиппов, Червинский, Юхно

МПК: H01F 19/04

Метки: высокочастотный, трансформатор

...на его входе, а также низкий КПД трансформатора, особенно при нагрузке на немагнитные детали.Цель изобретения - повышение КПД трансформатора.Поставленная цель достигается тем, что в высокочастотном трансформаторе, содержащем первичную и вторичную обмотки, первичная обмотка выполнена из двух частей,последовательно между которыми включена вторичная обмоткаНа чертеже представлена электрич ская схема высокочастотного трансфор.3 8818 вторичная обмотка 3. Индуктор 4 подключен к выводам 5 и Ь вторичной обмотки 3. Каждая из частей 1 и 2 первичной обмотки одним концом соединена с выводами вторичной обмотки 3. Часть 15соединена концом 7 с выводом 5 вторичной обмотки 3, часть 2 - концом 8 с выводом б. Другие концы 9 и 10 каждой из частей 1 и 2...

Номер патента: 886071

Опубликовано: 30.11.1981

Автор: Гаврюшов

МПК: H01F 19/04

Метки: трансформатор

...Каждая из секций намотана скрученными проводниками (начертеже изображена намотка двумя скрученными изолированными проводами).Начала, обмоток по секциям обозначаютсяиндексами Н, концы обмоток по секциям -индексом К . Проводники, используемые дляобмотки высокого напряжения, обозначаютсяиндексом Ь, для низкого - индексом ЯДля обозначения принадлежности проводниковк секциям используются индексы от единицыдо и соответственно.Проводники, используемые для обмотоквысокого напряжения, подключаются междусобой по секциям последовательно, т.е. конец проводника предыдущей секции подклю.чается к началу проводника последующей сек-,ции. Начало первого и конец последнего проводников образуют выводы обмотки высокого напряжения...

Номер патента: 928427

Опубликовано: 15.05.1982

Авторы: Лондон, Томашевич

МПК: H01F 19/04

Метки: трансформатор, широкополосный

...проводника первой многопроводной линии.На чертеже представлена электрическая20схема предлагаемого устройства.Широкополосный трансформатор содержитпроводник 1, начало которого (на чертеженачало отмечено точкой) образует несиммет928427 ВНИИПИТираж 758 аз 3250/6Подписное пал. ППП "Патент",Ужгород, ул, Проектная. 3ричный относительно общей шины 2 вход 3 трансформатора. Проводник 1 состоит из 21 ч последовательно соединенных участков, объединенных в две многопроводные линии 4 и 5, В первой линии расположены парал. лельно между собой нечетные участки проводника 1: 1 - 1, 1 - 3, 1 - 5, , 1 - (2 М - 3), 1 - (2 й - 1), а во второй линии 5 -четные участки проводника 1: 1-2, 1-4, 1-6, , 1 в (2 й - 2), 1 - 2 й. В первой линии 4 имеется...

Номер патента: 930398

Опубликовано: 23.05.1982

Автор: Лауринавичюс

МПК: H01F 19/04

Метки: высокочастотный, трансформатор

...создано постоянное магнитное поле.В, получается трансформатор с вентильными свойствами, Меняя величину постоянного магнитного поля, можно реализовать условия размерного резонанса геликонных волн, При этом ВЧ сигнал с направлением циркулярной поляризации, совпадающей с направлением циклотронного вращения электронов, взаимодействует с полупроводником, а сигнал с противоположным направлением циркулярной поляризации "обыкновенная" волна с обраэцомвзаимодействовать не будет. ВЧ сигнал через высокочастотный трансформатор, в зависимости от направления циркулярной поляризации передается от входа к выходу или поглощается в обратном направлении передачи.Использование предлагаемого устройства позволяет упростить конструкцию и. настройку...

Номер патента: 936050

Опубликовано: 15.06.1982

Авторы: Лондон, Синепол, Томашевич

МПК: H01F 19/04

Метки: трансформатор, широкополосный

...2. 1, 2.2, 2.3 и 2,4экранирующие проводники соответственно 4,1, 4.2 и 4.3, которые также соединены по всей длине. Начала экранирующих проводников 3. 1, 3.2 и 3.3 соединены с концами экранирующих проводников 4.1, 4.2 и 4.3. Выполненные сопротивления линий, образованных проводником 1,1 и экранирующим проводником 3.1, проводником 1.2 и экранирующими проводниками 3,1 с 3,2, проводником 1,3 и экранирующим проводниками 3,2 с 3.3, проводником 1,4 и экранирующим проводником 3,3, проводником 2;1 и экранирующим проводником 4,1, проводником 2,2 и экранирующими проводниками 4,1 и 4,2, проводником 2.3 и экранирующими проводниками 4,2 и 4,3, проводником 2,4 и экранирующим проводником 4.3, равны между собой. Начало проводника 1.1 и конец...

Номер патента: 970491

Опубликовано: 30.10.1982

Авторы: Лондон, Томашевич

МПК: H01F 19/04

Метки: трансформатор, широкополосный

...симметрии (сечение АА) проводников 1,1,2 и 1,2,2. второго участка этой линии от ее середины до ее конца, расположенных в свою очередь в плоскости симметрии проводников 11 и 1.2,1 первого участка, Начала проводников 1.1.1 и 1.2.1 первого участка расположены в одном сечении с началами проводников 1.1.2 и 1,2.2. второго участка.Вторая двухпроводная линия, состоящая из проводников 2.1 и 2.2 также может быть разделена на два равных по длине участка, расположенных симметрично относительно друг .друга во взаимно перпендикулярных плоскостях.Устройство работает следующим образом.Колебания от источника 4 поступают на вход линии из проводников 2,1 и 2.2 и на вход первого участка линии из проводников 1.1.1 и 1,2.1 и начинают по ним...

Номер патента: 974427

Опубликовано: 15.11.1982

Авторы: Лондон, Томашевич

МПК: H01F 19/04

Метки: трансформатор, широкополосный

...поизобретению на Фиг. 2А-А на Фиг. 1.Трансформатор содержит две двухпроводные линии: первая - проволоки1.1 и 1.2 (первая цифра означаетномер линии, а вторая - порядковыйномер проводника в ней), втораяпроводники 2.1 и 2.2. Проводникиэтих линий (см,сечение А-А) располо- О .жены симметрично относительно друг974427 Формула изобретения 9 Ог.г 7,2 Фие,Составитель В.Щербаковедактор М.Келемеш Техред Т,фанта Корректор Н . Король 61 По о комитета СССР и открытий кая наб., д. 4/ 721/70 ГПИИПИ Рос ио делам 3035, Москва, о Тираж царственно иэобретени ж, Рауш ока. П "Патент", г. Ужгород, ул. Проектная,явидруга во взаимно перпендикулярныхплоскостях. Входные зажимы проводни.ков 1.1 и 1.2 соединены с выходнымизажимами проводников...

Номер патента: 1046782

Опубликовано: 07.10.1983

Авторы: Андреев, Шмаков

МПК: H01F 19/04

Метки: трансформатор

...уложены на магнитопроводе с промежутками, равными 1/8 длины магнитопровода, первые две части первой вторичной обмотки уложены совместно с третьей и четвертой частями первой первичной полуобмотки, а третья и четвертая части той же обмотки уложены совместно с первой и второй частями первичной подуобмотки, все части второй вторичной обмотки уложены совместно с соответственными частями второй первичной поцуобмотки.На фиг. 3. изображена принципиальная электрическая схема предлагаемого трансфг рматора; на фиг. 2 - упрощенное изоб ражение трансформатора. Трансформатор имеет первичную обмотку, содержащую две полуобмотки 1 и 2(фиг. 1), соединенные последовательно и согласно, точка соединения которых имеет постоянный потенциал относительно...

Номер патента: 1073808

Опубликовано: 15.02.1984

Авторы: Володин, Ежков, Огинец, Филиппов

МПК: H01F 19/04

Метки: высокочастотный, трансформатор

...собойв точках, расположенных у выводных колодок на противоположных торцах трансформатора.На фиг. 1 представлен высокочастотныйтрансформатор, общий вид; на фиг. 2то же, вид сверху; на фиг, 3 и 4 - вариант исполнения трансформатора.Трансформатор состоит из двух частей,каждая из которых включает первичныеполуобмотки 1 и 2 и вторичные полуобмотки 3 и 4. Первичная 1 и вторичная 3 полу- обмотки электрически соединены друг с дру. гом в точке 5, расположенной у выводныхколодок 6, и 7 вторичной полуобмотки 3. Соответственно соединены первичная 2 и вторичная 4 полуобмотки в точке 8. Свободные концы 9 и 10 первичных полуобмоток 1 и 2 являются высоковольтными и посредством их трансформатор подключается. к источнику, питания (не показан). Концы 9 и...

Номер патента: 1086467

Опубликовано: 15.04.1984

Авторы: Нестеров, Соловьева

МПК: H01F 19/04

Метки: высоковольтный, зажигания, системы, трансформатор

...высоковольтного трансформатора обраные друг от друга секции и выполнен"ной из диэлектрика. В секции каркасанаматывается вторичная обмотка, содержащая, как правило, большое числовитков (до нескольких тысяч), чемобеспечивается высокий коэффициенттрансформации, необходимый для создания высокого напряжения. Переводпровода из секции в секцию осуществляется через профилированные перегородки, имеющие противоположные тангенциальные проточки, след нижнегооснования которых со стороны начала.обмотки соединен радиальной эксцентрично убывающей канавкой 2. фиг. 3 - каркас в аксонометрии. Для30Конструкция данного высоковольтного трансформатора имеет следующиенедостатки. Суммарный объем секции пуклости смещены относительно другдля намотки вторичной...

Номер патента: 1130906

Опубликовано: 23.12.1984

Авторы: Керцман, Клименко, Лобанова, Пакидов, Широков

МПК: H01F 19/04

Метки: высокочастотный, трансформатор

...торцовой поверхности траисф матора.Повышение псмехозащищенности дос гается включением в цепь с одной и основных обмоток трансформатора дополнительных помехоподавляющих о моток, соединенных встречно и не оказывающих влияния на основные пр цессы в трансформаторе, Магнитный поток помехопсдавляющих обмоток ор тогонален магнитному потоку основн обмоток и замыкается через два маг нитных ярма, установленных на торцовых поверхностях магнитопровода трансформатора. При этом,собственная индуктивность каждой из помехо подавляющих обмоток препятствует проникновению сигнала помехи в импеданс нагрузки через паразитные емкости основных обмоток. Расположение и конструкция помехоподавляю щих обмоток в виде последовательно соединенных и согласно...

Номер патента: 1277226

Опубликовано: 15.12.1986

Авторы: Лондон, Петров, Раутиан, Томашевич

МПК: H01F 19/04

Метки: трансформаторное

...входа 3.1, 3.2к выходу 6.1, 6.2 (или наоборот).При этом одновременно с фильтрациейнежелательных составляющих обеспечивается достаточно малое рассогласование для рабочих частот.Устрочство работает следующим об- разом При отсутствии реактивного цвухполюсника 5 имеет место значительное рассогласование для рабочих колебаний. Это обусловлено тем, что для этих колебаний начало проводника 1.3 и конец проводника 2.3 имеют нулевой потенциал отйосительно общей шины 4, т.е. их можно считать соединенными с общей шиной 4. Тогда между проводниками 1.2 и 1.3, а также проводниками 2.2 и 2,3 образуется отрезок10 15 мент. В результате образуется Г-образное звено, обеспечивающее как20. уменьшение рассогласования в рабочей 30 35 40 45 50 55...

Номер патента: 1314393

Опубликовано: 30.05.1987

Авторы: Григорьян, Демичев, Дорофеева

МПК: H01F 19/04

Метки: индукционного, нагрева, трансформатор, установок

...ней шиной 4, причем шины 4 от соседних витков вторичной обмотки перекрывают по высоте витки наружных катушек первичной обмотки 5, заключенных между ними отводов 6 и внутренних катушек первичной обмотки 7, размещенных между шинами витков вторичной обмотки 4 и магнитопроводом 1. Первичные 5 и 7 и вторичная 3 обмотки в сборе могут быть залиты компаундом 8. Витки вторичной обмотки 3 соединены с контактными планками 9. Выводы катушек первичной обмотки 5 не показаны. Катушки первичной. обмотки могут быть включены последовательно, параллельно или последовательно-параллельно. Вторичная обмотка собирается:из секций конструкции (Фиг,2). Каждая секция вторичной обмотки изготовлена из медной трубки 10, навитой "на ребро", поочередно огибающей по...

Номер патента: 1327196

Опубликовано: 30.07.1987

Авторы: Бурак, Дергачев, Каретникова

МПК: H01F 19/04

Метки: индукционное

...повышения класса формула изобретения Составитель В.ГерихТехред Л.Олейник Редактор Е.Копча Корректор В.Гирняк Заказ 3403/50 Тираж 698 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 напряжения. 10На чертеже изображено размещение обмоток индукционного устройства (трансформатора или дросселя), содержащего две симметричные обмотки.Симметричные обмотки 1 и 2 размещены на тороидальном магнитопроводе 3, изолированном изоляцией 4, и изолированы друг от друга изоляцией 5, Концы обмоток обозначены позициями 6 и 7, внешняя изоляция - позицией 8. 20Каждая обмотка занимает в каждом сЛое половину...

Номер патента: 1327197

Опубликовано: 30.07.1987

Авторы: Лондон, Томашевич

МПК: H01F 19/04

Метки: трансформатор, широкополосный

...между участком 2.1 и экраном 456 равна 1/К, между участком 2.4 иэкраном 8 равна 1/К, между участком2.3 и экраном б равна 1/4 К, междуучастком 2,2 и экраном 8 равна 1/4 К,между проводником 5 и экраном 6 равна 3/К, между проводником 7 и экраном 8 равна 3/К, между участком 2.3и проводником 5 равна 1/К, а междуучастком 2,2 и проводником 7 равна1/К, При этом каждый из генераторовна входах 12 и 13 ощущает нагрузку,равную К.При подключении на входах 12 и 13равноамплитудных противофазных генераторов колебания без отражения поступают на симметричный относительнообщей шины 9 вход 10 и 11, если подключить к нему нагрузку, равную К/2.При этом нагрузка, ощущаемая каждымиз генераторов, равна К,В результате в устройстве бездополнительной...

Номер патента: 1332391

Опубликовано: 23.08.1987

Авторы: Лондон, Малевич, Смирнов, Томашевич

МПК: H01F 19/04

Метки: трансформатор, широкополосный

...проводника 3 образуют вход устройства 12, Дополнительный резистор 13 включен между концами 2.3 и 3.3,Устройство работает следующимобразом,Колебания от источника на входе 12 разделяются на две части, одна иэ которых по коаксиальной линии с внутренними проводниками 2.1, 2.2, 2,3, 2.4, 2.5 и 2,6 поступает в реактивный четырехполюсник 7 с нагрузкой 9, а вторая по коаксиальной линии с внутренними проводниками 3.6, 3,5, 3.4, 3.3, 3,2 и 3,1 - в реактивный четырехполюсник 6 .с нагрузкой 8, Отражение волн от этих нагрузок 8 и 9, имеющих разный знак, взаимокомпенсируется на входе 12, а к резистору 1 О они, приходят с одинаковой полярностью за счет поворота Фазы для одной из отраженных волн на 180 , Поэтому на резисторе 1 О...

Номер патента: 1334194

Опубликовано: 30.08.1987

Авторы: Лондон, Малевич, Смирнов, Томашевич

МПК: H01F 19/04

Метки: трансформатор, широкополосный

...и общей шиной 11,Вход несимметричного реактивногочетырехполюсника 6 подключен к началу второго дополнительного проводника, Вход несимметричного реактивногочетырехполюсника 7 подключен к концупервого дополнительного проводника,Широкополосный трансформатор работает следующим образом,Колебания от источника на входе12 разделяются на две части, однаиз которых по коаксиальным линиям свнутренними проводниками 2, - 2,4поступает в реактивный четырехполюсник 7 с нагрузкой 9, а вторая по коаксиальным линиям с внутренними проводниками 3,1 - 3,4 - в реактивныйчетырехполюсник 6 с нагрузкой 8. Отраженные от нагрузок 8 и 9 волныимеющие разный знак, взаимно компенсируются на входе 12, а к резистору 1 О они приходят с одинаковой полярностью за счет...

Номер патента: 1334195

Опубликовано: 30.08.1987

Авторы: Лондон, Малевич, Смирнов, Томашевич

МПК: H01F 19/04

Метки: трансформатор, широкополосный

...к концу проводника 3 и началу проводника 2. Середина проводника 1 соединена с общей шиной 11. Симметричный относительно общей шины 1 вход 12 - 13 образован зажимами проводника 1.Широкополосный трансформатор работает следующим образом.Колебания от источника на входе 12 - 13 поступают по линии,из участков 1.1 и 1.4, а затем разделяются на две части, одна из которых по коаксиальным линиям с внутренними проводниками 2.2 и 3.1 поступает в реактивный четырехполюсник 6 с нагрузкой 8, а вторая по коаксиальным линиям с внутренними проводниками 2.1 и 3.2 - в реактивный четырехполюсник 7 с нагрузкой 9, Отраженные от нагрузок 8 и 9 волны, имеющие разный знаквзаимно компенсируются на входе 12 - 13, а к резистору О они приходят с одинаковой...

Номер патента: 1339672

Опубликовано: 23.09.1987

Авторы: Жуков, Обровец, Сумков, Фомичев

МПК: H01F 19/04

Метки: высокочастотный, трансформатор

...отрезка двухпроводной линии, подключенного к точкам а и бтрансформатора. Такое подключение является наиболее оптимальным из всех возможных вариантов подключения, так как обеспечивает получение максимальных значенийодновременно двух параметров; развязкивходов трансформатора и его КБВ. Подключение дополнительного отрезка двухпроводной линии непосредственно к входам трансформатора обеспечивает максимальную развязку входов трансформатора, но одновременно резко ухудшает его КБВ.Подключение дополнительного отрезка двухпроводной линии к другим точкам соединения проводников отрезков линий передач, образующих трансформатор, незначительно улучшает КБВ, по сравнению с подключением в точки а и б, но существенно снижает развязку входов...

Номер патента: 1372385

Опубликовано: 07.02.1988

Авторы: Киреев, Полевой, Цыпин

МПК: H01F 19/04

Метки: трансформатор, широкополосный

...2 передачи одинаковой длины, которые с одной стороны соединены параллельно точке 3 и 4, с другойпоследовательно точек 5 и 6 и расположены на общем магнитопроводе 7,катушку 8 индуктивности и конденсатор 9. Со стороны высокоомного входа1 О катушка 8 индуктивности подключена последовательного с параллельно 25соединенными линиями 1 и 2 передачи,а со стороны низкоомного выхода 11параллельно с последовательно соединенными линиями 1 и 2 включен конденсатор 9.Сопротивление между точами3 и 4 параллельно соединенных линий1 и 2 передачи равно 0,5 , а междуточками 5 и 6 последовательно соединенных линий 1 и 2 передачи - 2 /( Р - волновое сопротивление линий1 и 2 передачи).Катушка 8 индуктивности и конденсатор 9 в совокупности с суммарнойпаразитной...

Номер патента: 1436136

Опубликовано: 07.11.1988

Авторы: Болотинский, Болтин, Лунин, Окунь, Червинский

МПК: H01F 19/04

Метки: высокочастотный, трансформатор

...4 подсоединяютсяк конденсаторной батарее колебательного контура, а выводы 5 вторичнойобмотки - к нагрузке (батареи и нагрузка не показаны). Витки первичнойобмотки 1 имеют переменную высоту ввертикальной плоскости (фиг.6), высота каждого из последующих витковсчитая от наружного в сечении по мере приближения к вторичной обмоткепревышает высоту предыдущего на высо"ту первого внешнего витка. Вторичнаяобмотка 2 может быть, расположена между витками первичной обмотки (фиг,5),Витки первичной обмотки в этой конструкции, расположенные попарно симметрично относительно вторичной обмотки имеют одинаковую высоту.Высокочастотный трансформатор работает следующим образом,При подключении выводов трансформатора 4 к источнику така высокойчастоты через его...

Номер патента: 1453456

Опубликовано: 23.01.1989

Авторы: Невмержицкий, Симонтов, Соловьев, Тихонов

МПК: H01F 19/04

Метки: трансформатор, широкополосный

...магннтопровод 1, обмотку 2 в виде трех проводников 3-5, образующих длинные линии, намотанных на магнитопровод 1.20Симметричность проводников, обеспечивающая постоянство величины волнового сопротивления между ними, а следовательно, Функционирование тран" сформатора в широкой полосе частот достигается следующим образом.Первый и второй; а также второй и третий проводники образуют симметрич" ную длинную линию по всей длине обмотки, так как расстояние между центрами сечений не изменяется. Первый и третий проводники образуют дополнительную длинную линию через один виток группои обмотки за счет приОближения первого проводника к исходному третьему, отстоящих по длине 35 друг от друга в исходном положении на один виток. При дальнейшей намотке...
