Формирователь импульсов

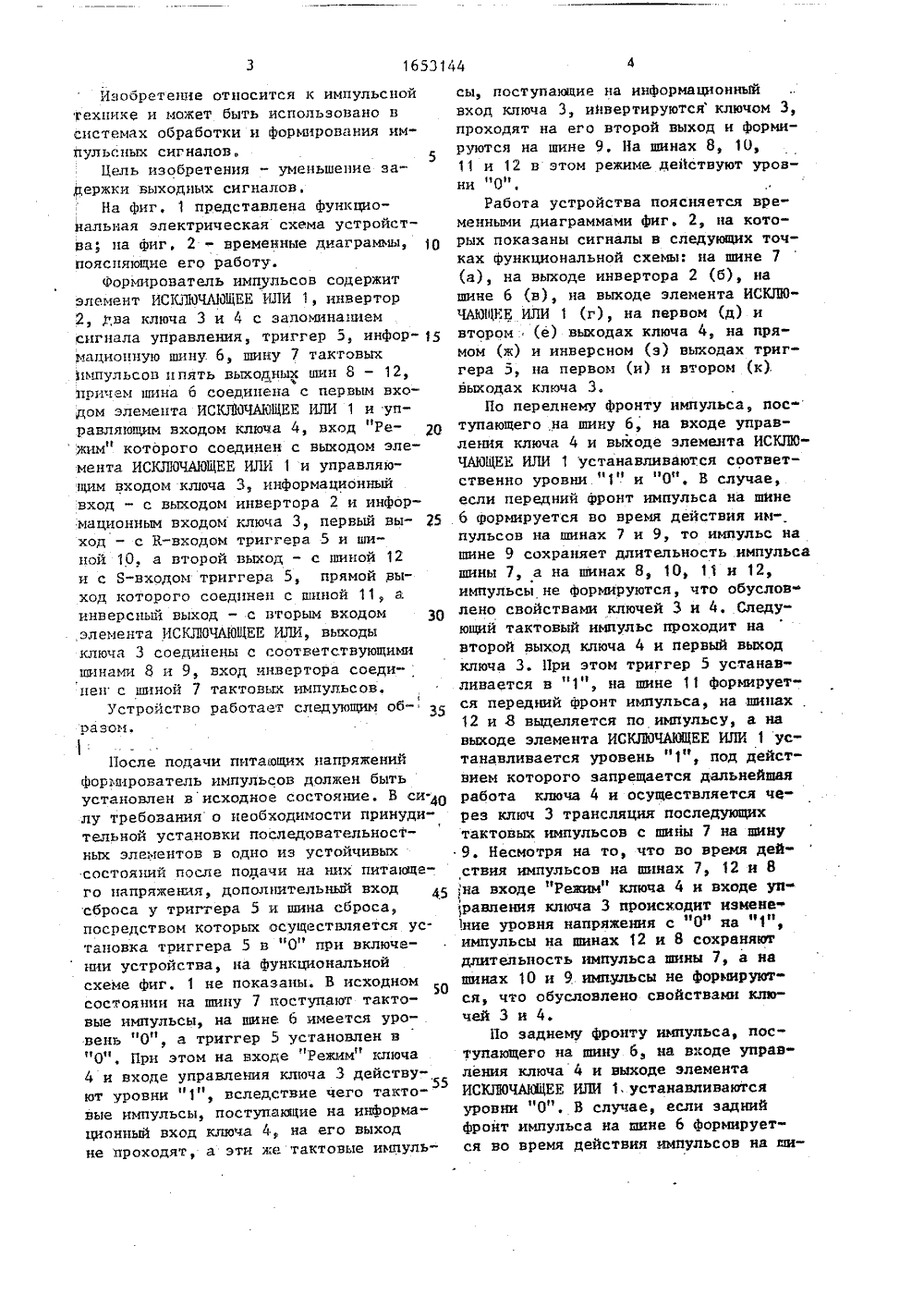

СОЮЗ СОЙЕТСНИХСОН Л абмепекРЕСПУБЛИК 09 61) ГОСУДАРСТВЕНН ПО ИЗОБРЕТЕНИЯ 0 ной технике и может быть исполв системах обработки и формироимпульсных сигналовЦель изобния - уменьшение задержки выходсигналов - достигается введениполнительного ключа 4 с запомисигнала управления. Устройствосодержит элемент ИСКЗЮЧИцЩЕЕинвертор 2, ключ 3 с запоминанисигнала управления, тригге"12. 2 ил ИМПУЛЬС Оносится импульсописдни К АВТОРСКОМУИзооретецие относится к импульснойтехнике и может быть использовано всистемах обработки и формирования импульсных сигналов.Цель изобретения - уменьшение задержки выходных сигналов,На фиг, 1 представлена фугггсциональная электрическая схема устройства; ца фиг, 2 - временные диаграммы,поясняющие его работу.Формирователь импуггьсов содержитэлемент ИСКЛЮЧАЮЩЕЕ ИЛИ 1, инвертор2, гва ключа 3 и 4 с запоминаниемсигнала управления, триггер 5, информационную шину 6, шину 7 тактовыхЗгггпульсоп ггпять выходных шнц 8 - 12 упричем шина 6 соединена с первым входом элемента ИСКЗВЧАЮЦЕЕ ИЛИ 1 и управляющим входом ключа 4, вход "Режим" которого соединен с выходом элемента ИСКЛЮЧАЮЦЕЕ ИЛИ 1 и управляю"щим входом ключа 3, информационныйвход - с выходом инвертора 2 и информационным входом ключа 3, первый выход - с К-входом триггера 5 и шиной 10. а второй выход - с шиной 12и с Я-входогг триггера 5, прямой выход которого соединен с шиной 11, аинверсный выход - с вторым входомэлемента ИСКЛОЧАЮЩЕЕ ИЛИ, выходыключа 3 соединены с соответствующимишинами 8 и 9, вход чнвертора соедицец с шиной 7 тактовых импульсов.Устройство работает следующим образом. После подачи питающих напряжений форьпгрователь импульсов должен быть установлен в исходное состояние. В силу требования о необходимости принудительной установки последовательностных элементов в оцно из устойчивых состояний после подачи на них питающе" го напряжения, дополнительный вход сброса у триггера 5 и шина сброса, посредством которых осуществляется установка триггера 5 в "0" при включе" нии устройства, на функциональной схеме фиг, 1 не показаны. В исходном состоянии ца шину 7 поступают тактовые импульсы, на шине 6 имеется уро- . вень "0", а триггер 5 установлен в "0", При этом на входе Режим" ключа 4 и входе управления ключа 3 действу-,55 ют уровни "1", вследствие чего тактовые импульсы, поступающие на информационный вход ключа 4 на его выход не проходят, а эти же тактовые импульсы, поступающие на информационный вход ключа 3, инвертируются ключом 3, проходят на его второй выход и Формируются на шине 9. На шинах 8, 10, 11 и 12 в этом режима действуют уровни "0".Работа устройства поясняется временными диаграммами фнг. 2, на которых показаны сигналы в следующих точках функциональной схемы: на шине 7 (а), на выходе инвертора 2 (б), на шине 6 (в), на выходе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 1 (г), на первом (д) и втором (е) выходах ключа 4, на прямом (ж) и инверсном (з) выходах триггера 5, на первом (и) и втором (к). выходах ключа 3.По перелнему Фронту импульса, поступающего на шину 6, на входе управления ключа 4 и выходе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 1 устанавливаются соответственно уровни."1" и "О", В случае, если передний фронт импульса на шине 6 Формируется во время действия импульсов на шинах 7 и 9, то импульс на шине 9 сохраняет длительность импульса шины 7, а на шинах 8, 10, 11 и 12, импульсы не формируются, что обуслов лено свойствами ключей 3 и 4. Следу" ющий тактовый импульс проходит на второй выход ключа 4 и первый выход ключа 3. При этом триггер 5 устанавливается в "1", на шине 11 формируется передний фронт импульса, на шипах, 12 и 3 выделяется по импульсу, а на выходе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 1 устанавливается уровень "1", под действием которого запрещается дальнейшая работа ключа 4 и осуществляется через ключ 3 трансляция последующих тактовых импульсов с шины 7 на шину 9. Несмотря на то, что во время дей" ствия импульсов на шинах 7, 12 и 8 на входе "Режим" ключа 4 и входе уп ,равления ключа 3 происходит измене" 1 ние уровня напряжения с "0" на "1", импульсы на шинах 12 и 8 сохраняют длительность импульса шины 7, а на шинах 10 и 9 импульсы не формируются, что обусловлено свойствами ключей 3 и 4.По заднему Фронту импульса, поступающего на шину 6, на входе управления ключа 4 и выходе элемента ИСКЛЮЧАЮЦЕЕ ИЛИ 1. устанавливаются уровни "0". В случае, если задний фронт импульса на шине 6 Формируется во время действия импульсов на ггяФормирователь импульсов, содерзащий инвертор, шину тактовых импульсов, информационную шину, соединенную с первым входом элемента ИСКЛ 1 ОЧА 1 ОСоставитель С. ЕрмаковТехред И.ДИдМК Корректор,М. Самборска Редактор емеш Тирам 477 . Подписноерственного комитета по изобретениям и открытиям при Г 113035, Москва, В-З 5; Раушская наб., д, 4/5 Заказ 1780ВНИИПИ Госу изводственно-издательский комбинат ффПатент",агород, ул. Гагарина,1 5 1 б 5 нах 7 и 9, то импульс на шине 9 сохраняет длительность импульса шины 7, а на шинах 8, 10 и 12 укороченные импульсы не формируются. Следующий тактовый импульс проходит на первые выходы ключей 3 и 4. При этом триггер 5 устанавливается в "0", на ши-. нах 8 н 10 выделяется по импульсу, на шине 12 формируется задний фронт импульса, а на выходе элемента ИСКЛИЧАЩЕЕ ИЛИ 1 устанавливается уровень "1", под действием которого запрещается дальнейшая работа ключа 4 и осуществляется через ключ 3 трансляция последующих тактовых импульсов с шины 7 на шину 9. На этом цикл работы устройства завершается и оно устанавливается в исходное состояние..Формула изобретения 31446ЩЕЕ ИЛИ, второй вход которого соединен с инверсйым выходом триггера, авыход - с управляющим входом ключа сзапоминанием сигнала управления, первый выход которого соединен с первойвыходной шиной, а второй выход - свторой выходной шиной, К-вход триггера соединен с третьей выходной ши 1 р ной, прямой выход - с четвертой выходной шиной, а 8-вход - с пятой выходной шиной, о т л и ч а ю щ и й с ятем, что, с целью уменьшения задерккнвыходных сигналов, в него введен до полнительный ключ с запоминанием сигнала управления, управляющий вход которого соединен с информационной шиной, вход резима - с выходом элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, первый н второй 20 выходы соединены соответственно стретьей и пятой выходньвюи пянами, аинформационный вход - с информационным входом основного ключа с запоминанием сигнала управления и выходом 25 инвертора, вход которого соединен сшиной тактовых импульсов.
