Номер патента: 1155957

Опубликовано: 15.05.1985

Авторы: Глинченко, Чепурных, Чмых

МПК: G01R 25/00

Метки: фазометр, цифровой

...генератор, элемент И исчетчик кода периода, соединенныйвыходами с микропроцессорным вычислительным блоком, а также блок управления и блок синхронизации, выходкоторого соединен с вторым входомэлемента И, преобразователем фазаинтервалы времени и блоком управления, выходы которого соединены смикропроцессорным вычислительным бло ком, входами обнуления счетчиковкода фазы и кода периода и первымвходом блока синхронизации, второйвход которого соединен с одним извыходов счетчика кода периода, вторые входы блоков цифровой фильтрации ложных нулей соединены с генератором, введены элемент задержки и два0-триггера в каждом каиале, при этомС-входы всех 0-триггеров соединеныс генератором, а выходы - с преобразователем фаза-интервалы...

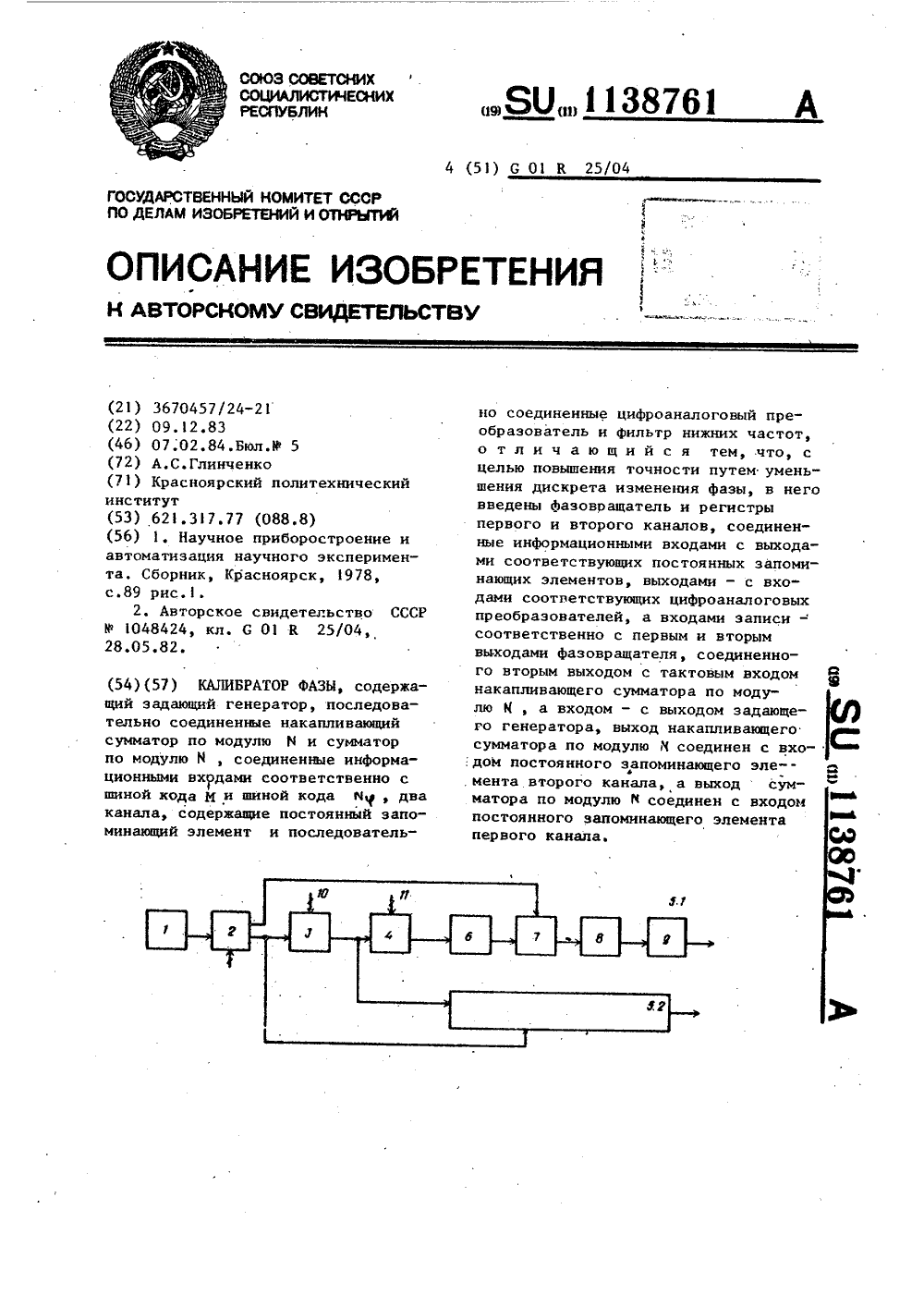

Номер патента: 1138761

Опубликовано: 07.02.1985

Автор: Глинченко

МПК: G01R 25/04

Метки: калибратор, фазы

...определяется какЬ 4 А= 360/", а верхняя частотаМР= -- Е, при этом в ПЗЭ хранитсяН/4 отсчетов синусоиды, а считывается за период сигнала М/М отсчетов.Уменьшение дискрета сопряжено с увеличением числа хранимых в ПЗЭ отсчетов, а также разрядности ПЗЭ и ЦАПмалому дискрету фазы соответствует3 1138малое приращение мгновенного значения синусоидальной функции),Целью изобретения является повышение точности за счет уменьшениядискрета изменения фазы.Эта цель достигается тем, что вкалибратор фазы, содержащий задающийгенератор, последовательно соединенные накапливающий сумматор по модупю М и сумматор по модулю Ц, соеди 1 Оненные информационными входами соответственно с шиной кода М и шинойкода Й 1, два канала, содержащиепостоянный...

Номер патента: 1057877

Опубликовано: 30.11.1983

Автор: Глинченко

МПК: G01R 25/04

Метки: поверки, фазометров

...последовательно соединенные первый постоянный запоминающий элецифроаналоговый преобразователь 6-1,фазопеременный канал 3 содержит Иидентичных цепочек, первая из которых включает последовательно соединенные первый накапливающий сумматор7-1, первый сумматор 8-1, второй постоянный запоминающий элемент 4-2,второй регистр 5-2, второй цифроаналоговый преобразователь 6-2 и первыйаттенюатор 9-1, а дополнительные цепочки содержат соответственно последовательно соединенные дополнительные накапливающие сумматоры 7-2, 7-3,7- И, дополнительные сумматоры 8-2, 8-3,8- и, дополнительные постоянные запоминающие элементы 4-3, 4-4,4 и 1), дополнительные регистры, 5-3, 5-4,5-(и+1), дополнительныецифроаналоговые преобразователи6-3, 6-4,6-(пЦ,...

Номер патента: 1054822

Опубликовано: 15.11.1983

Авторы: Глинченко, Громов, Лавров, Лукьянов, Патюков, Смирнов, Чепурных, Чмых

МПК: G04F 10/04

Метки: временных, измеритель, интервалов

...совпадения соединен с выходом основного блока квантования, первый вход которого соединен с выходом генератора счетных импульсов, а второй вход соединен с выходом основного установочного триггера, а выход основного элемента совпадения подключен к входу основного счетчика, дополнительно введены два триггера, установочный триггер, три формирователя импульсов, блок квантования, элемент совпадения, счетчик и арифметический блок, причем выход первого формирователя импульсов подключен через последовательно соединенные первый триггер, первый дополнительный формирователь импульсов, второй дополнительный формирователь импульсов, дополнительный блок квантования, дополнительный элемент совпадения и дополнительный счетчик к первому входу...

Номер патента: 1053015

Опубликовано: 07.11.1983

Авторы: Глинченко, Кокорин, Панько, Ткач, Чмых

МПК: G01R 25/00

Метки: фазометр

...6, генератор 7 стробирующих импульсов и первый делитель 8 частоты с переменным коэффициентов деления последовательно включенные цифровой измеритель 9 частоты, связанный с второй входной шиной фазометра, вычислительный блок 10, второй делитель 11 частоты с переменным коэффициентом деления, запоминающий блок 12, связанный с вычислительным блоком 10, причем выходы первого делителя 8 связаны с вторыми входами стробоскопических преобразователей 1 и 2,первый и третий делители 8 и 5 частоты с переменным коэффициентом деления - с вычислительным блоком 10,второй делитель 11 частоты; связан с Фазовым детектором б и вторым выходом первого делителя 8 частоты, а вычислительный блок 10 - с низкочастотным измерителем 3.фазометр работает следующим...

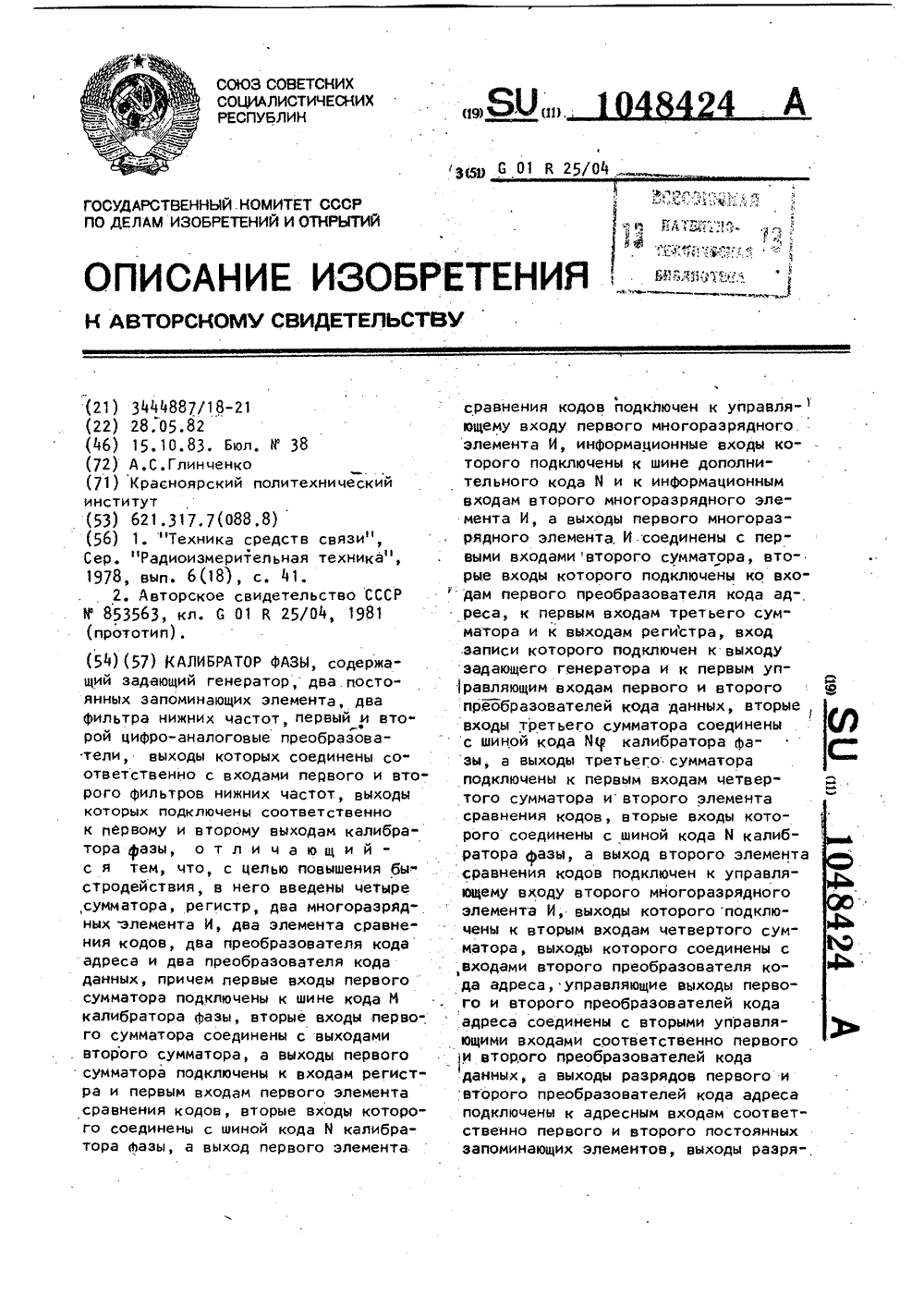

Номер патента: 1048424

Опубликовано: 15.10.1983

Автор: Глинченко

МПК: G01R 25/04

Метки: калибратор, фазы

...элемента срав- но соединенные в обоих каналах пернения кодов, вторые, входы которого вый и второй преобразователи 5 и 6соединены с шиной кода й калибра- кода адреса, первые и вторые постоянтора фазы, а выход первого элемента ные запоминающие элементы 7 .и 8,сравнения кодов подключен к управ- первый и второй преобразователи 9ляющему входу, первого многоразряд- .и 10 кода данных, первый и второйного элемента И,информационные цифро-аналоговые преобразователи 11входы которого подключены к шине до- и 12 и первый и второй фильтры, нижполнительного кода й и к информа- них частот 13 и 14, последовательноционным входам второго многоразряд- соединенные первый элемент 15 срав 31ного элемента И, а выходы первого кения кодов, первый...

Номер патента: 1045376

Опубликовано: 30.09.1983

Авторы: Глинченко, Маграчев, Назаренко, Рябухин, Сухоставцев, Чепурных, Чмых

МПК: H03K 5/26

Метки: компаратор, частотный

...триггера, причем выход формирова 5теля импульсон соединен с входом З 5 установки в нуль счетчика импульсоь.На чертеже приведена структурнаясхема частотного компаратора.Частотный компаратор содержит генераторы 1 и 2 импульсов, орлиро ватель 3 импульсов, счетчик 4 лмпульсов, элементы 5-8 сравнения, счетныетриггеры, н качестве которых используются счетные Л К-триггеры 9 и 10,триггеры 11-14, элемент И 15, шину16 входную, шины 17-20 управляющие,шины 21-23 выходные.Входная шина 1 б через формирователь 3 подключена к входу установкин нуль счетчика 4, ка суммирующийвход которого подаются импульсы сгенератора 1. Выходные разряды счетчика 4 подключены к перным входамэлементов 5-8 сравнения, вторые входы которых подключены к шинам 17-20.Выходы...

Номер патента: 1045162

Опубликовано: 30.09.1983

Авторы: Глинченко, Зуева, Чепурных, Чмых

МПК: G01R 25/08

Метки: временем, измерительным, постоянным, фазометр, цифровой

...9 к входом Пуски устройства а также М последовательно соединеннь: регистров 11-1, 1-2,.11-., соединенных с выходом блока . 0 управления, к которому подключены также элемент 8 совгаденкй и арифметический блок б соединенный с выходами первого (11-1) и Ы-го (11-.%) регистров, -.входы блока 4 квантования соединены с выходамк греобразова - теля 3 Фаза-интервалы времени к элемента 8 совпадений,. Фазометр работает следующим образом.1045162 н ц) =(.е 1 ) И а 50 60 Входные сигналы, фазовый сдвиг между которыми измеряется, поступа-, ют на формирователи 1 и 2 импульсов, где преобразуются в последовательность импульсов, привязанных к характерным точкам сигналов, например к переходам сигналов через нулевой уровень. Импульсы привязки управляют...

Номер патента: 1041953

Опубликовано: 15.09.1983

Авторы: Глинченко, Кокорин, Маграчев, Назаренко, Панько, Чмых

МПК: G01R 25/00

Метки: поверки, фазометров

...измерения фазовыхсдвигов между выходными регулируемыми по Фазе и амлитуде сигналамидвух синхрониэируемях калибраторовфазы и последующей обработки результатов измерения по определенному алгоритму 21,Недостатком этого способа является невозможность определенияпогрешности фаэометров эа счет искажений формы сигналов.Цель изобретения - определениепогрешности фазометров за счетискажения формы сигналов.Поставленная цель достигаетсятем, .что согласно способу поверкифазометров, основанному на измерении сдвига фаз между выходнймирегулируемыми по амплитуде и.фазесигналами двух синхронизированныхкалибраторов Фазы, устанавливаютчастоту выходного сигнала первогокалибратора фазы кратной целомучислу раз .частоты выходного сигнала второго калибратора...

Номер патента: 1029100

Опубликовано: 15.07.1983

Авторы: Глинченко, Чепурных, Чмых

МПК: G01R 25/08

Метки: фазометр, цифровой

...импульсов иблок суммирования и кодоимпульсногопреобразования, выход которого соединен с дополнительным входом элемента ИЛИ а входы. соответственно -с выходами задающего генератора,времязадающего блока и разряднымивыходами блоков синхронизации, которые соединейы вторыми входами с соответствующими выходами распределите-ля импульсов, подключенного. к задающему генератору, связанному такжесо входом времязадающего блока, выходкоторого подключен к третьим входам блоков квантования, разрядныевыходы счетчика и блока суммированияи кодоимпульсного преобразованияявляются выходами устройства,При этом блок суммирования и кодоимпульсного рреобразования содержит элемент задержки и последовательно соединенные сумматор, регистр,элемент...

Номер патента: 1027640

Опубликовано: 07.07.1983

Авторы: Глинченко, Кокорин, Маграчев, Назаренко, Панько, Чмых

МПК: G01R 25/04

Метки: калибратор, фазы

...калибратора.Калибратор фазы содержит блок1 индикации, блок 2 управления, Фор-,мирователь 3 тактовых импульсов,формирователь 4 кодов, синтезаторы 5 иб частоты и опорный 7 и установочный 8 каналы, включающие в себяпоследовательно соединенные пересчетные блоки 9 и 10, цифроаналоговыепреобразователи 11 и 12, фильтры13 и 14 нижних частот, аттенюаторы15 и 16, а также аналоговый сумматор 17, соединенный с аттенюаторами15 и 16,Устройство работает следующимобразом.Рассмотрим работу калибратора врежиме поверки Фазометра по основнойпогрешности. В этом случае поверяемыйфазометр подключается к выходаматтенюаторов 15 и 16. С блока 2 управления выдаются команды (вручнуюили программным путем), задающиечастоту сигналов, знак и...

Номер патента: 1027638

Опубликовано: 07.07.1983

Авторы: Глинченко, Чепурных, Чмых

МПК: G01R 25/00

Метки: фазометр, цифровой

...является вторым выходом блока коррекции а вторые входы триггера и .элемента переноса подключены .к выходу элемента задержки, вход которого соединен с третьим входом элемента совпадений.При первом варианте исполнения блок коррекции содержит четыре элемента совпадений, инвертор, ВЯ-триггер, счетный триггер, одноразрядный регистр памяти и элемент ИЛИ, причем первые входы первого, второго и третьего элементов совпадений соединены 5 .между собой и соответствуют четвертому входу блрка коррекции, вход ии-.вертора соединен с вторыми входами второго и третьего элементов совпадений и соответствует третьемувходу 60 . блока коррекции, выход инвертора связан с вторым входам первого элемента совпадений, соединенного выходом с первым входом...

Номер патента: 1022069

Опубликовано: 07.06.1983

Авторы: Глинченко, Кокорин, Чмых

МПК: G01R 25/00

Метки: фазометра, формирующее

...требуется физически не реализуемая отрицательная задержкаПоэтому в данном устройстве регулирование временного положения Фронтов и спадов выходного сигнала устройства производится относительно 35 нуль-переходов входного сигнала вследующем его полупериоде, т.е.с задержкой во временй на Т/2. Этообеспечивается путем введения до-.полнительной фиксйрованной задержкина четверть периода сигнала (Т/4)и регулируемой задержки на время0-Т/2, что эквивалентно общей.зажржке , равной Т/21 Т/4При этом задерж"45 ка.относительно нуль-переходов вход-. ного .сигнала может регулироваться в обоих направлениях на четверть периода сигнала. В установившемся режиме компенсирующая задержка. будет 5 О равна Т/2 -+; з.у-о, гдез.у-о - время запаздывания...

Номер патента: 991327

Опубликовано: 23.01.1983

Авторы: Глинченко, Головин, Кокорин, Колтик, Кравченко, Чепурных, Чмых

МПК: G01R 25/00

Метки: двухканальный, компаратор, фазовый

...1 1 1Г - ) Гт с ф 2 т1 И 3 м Т 2 свремя измерения для каждого каналаопределяется иэ условия: си = с /эх/Т 1.Т+Т=пТ, где Т - период сигнала,ссиэм /Т) - целая часть отношенияи мос /Т.1На частотах выше Е= - времясиьмцизмерения изменяется в прецелахсизмсизм с сизм +Т, для частот1оГсвремя измерения определяиЗмцется периодом сигнала Т ( фиг. 3, г 2 ),Если период входного сигнала одногоканала меньше базового времени измерения, например Т( с (фиг,ЗБ)имэмоа период входного сигнала другогоканала больше базового времени измере.:ия, например Т 2. с , (Фиг.Зб 2),тогда время измерения для каждогоканала определяется из условий:сим = Т 2/2 Т 1" Т 1+Т(фиг. Зг ) у и 3 м =1иЗм 2=Т 2 (фиг,Зг 2), где Тт/2 Т 1 -. целаячасть отношения Т 2/2 Т.1. При этом...

Номер патента: 980063

Опубликовано: 07.12.1982

Авторы: Глинченко, Чепурных, Чмых

МПК: G04F 10/04

Метки: измеритель, периода, цифровой

...ИЛИ. На фиг.1 и на фиг.2 представленывременные диаграммы, поясняющие работу предлагаемого устройства,Цифровой измеритель периода содержит формирователь 1 импульсов,элемент 2 совпадения, счетчик 3 числапериодов, элемент ИЛИ 4, генератор 5образцовой частоты, элемент б совпадения, индицируемый счетчик 7, триггер 8 пуска, 0-триггер 9 и элемент 6010 совпадения.Измеритель работает следующим образом.В исходном состоянии счетчики 3 и7 и триггеры 8 и 9 находятся в нуле-. 65 вом состоянии а элементы 2 и б совпадения закрыты нулевым уровнем прямого выхода Р-триггера 9, По команде(фиг,2,е) и ближайшим по времени им-,пульсом начала периода сигнала с выхода формирователя 1 (фиг,2 а), который проходит через открытый элемент10 совпадения (фиг,2...

Номер патента: 980017

Опубликовано: 07.12.1982

Авторы: Глинченко, Чепурных, Чмых

МПК: G01R 25/08

Метки: двухполупериодный, фазометр, цифровой

...совпадений в каждой соединенные с вто5 980 рыми выходами формирователей 1 и 2, с прямыми и инверсными выходами первого 5 (6) и второго 7 ( 8) триггеров и со входами первых 5 (6 ) триггеров, которые соединены с первыми выходами фор-мирователей 1 и 2 непосредственно (для первого триггера 5) или через четвертый элемент 27 совпадений (для первого триггера 6 во втором канале), который соединен с дополнительным ф триггером 28, соединенным с дополнительным элементом 29 совпадений, входы которого подключены к выходам первого 6 и второго 10 триггеров второго блока 4 деления частоты со сквозным переносом и выходу элемента 11 совпадений, а также восемь управляемых триггеров 30-37, соединенных с блоками 3 и 4 деления частоты со сквозным...

Номер патента: 970258

Опубликовано: 30.10.1982

Авторы: Глинченко, Чепурных, Чмых

МПК: G01R 25/00

Метки: фазометр, цифровой

...выход которого связан с вторым входом первого элемента совпадений и вторым входом управляемого триггера, выход которого соединен с первым входом второго элемента совпадений, а также третий элемент совпадений, соединенный выходом с входом вычитания реверсивного счетчика, к выходам разрядов которого подключен дешифратор нулевого состояния, выход которого связан с первым входом третьего элемента совпадений, второй вход которого, соединенный с вторым входом второго элемента совпадений и третьим входом первого элемента совпадений, является третьим входом блока синхронизации, третий вход третьего элемента совпадений является вторым входом блока синхронизации, а выход- вторым выходом блока синхронизации .На фиг.1 приведена блок-схема...

Номер патента: 969675

Опубликовано: 30.10.1982

Авторы: Глинченко, Кокорин, Панько, Ткач, Чмых

МПК: G01R 25/00

Метки: фазометр

...И = 7; Кд = 45 пр = 44,445 КГц), а второму режиму, обеспечивающему минимап ное отклонение :числа считывания точек сигнала, удовлетворяют значения И = 9, ", = 58, что соответствует Рп = 69 КГц и М = 16.РУкаэанные режимы и условия выбора коэффициента деления ДПКД 8 определяют алгоритм работы вычислительного блока 5. При этом значения частоты сигнала находятся с помощью цифрового измерителя 4 частоты, а программа вычислений и значениямир,ухранятся в запоминающем блоке 6. Для ускорения969поиска необходимых коэффициентов деления ДПКД 8, обеспечивающих минимальное отклонение преобразованной частоты относительно номинальной, их значения для определенных поддиапазонов частоты сигнала могут быть вычислены предварительно и записаны в...

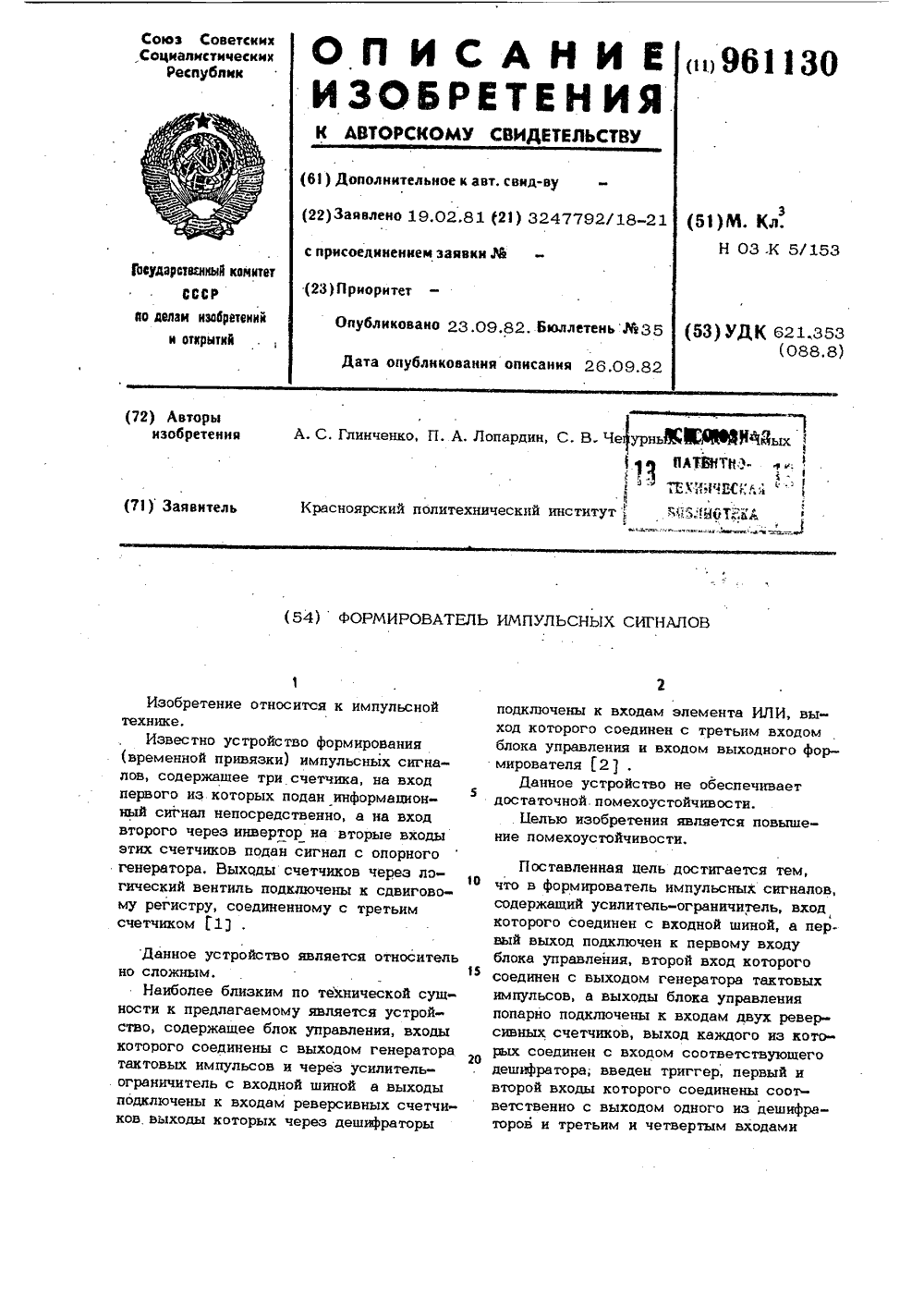

Номер патента: 961130

Опубликовано: 23.09.1982

Авторы: Глинченко, Лопардин, Чепурных, Чмых

МПК: H03K 5/153

Метки: импульсных, сигналов, формирователь

...которое регистрируется регистратором 6,Под действием управляющего напряженияс выхода дешифратора 6 блок управленияпрекращает дальнейшее поступлениесчетных импульсов нв входы реверсивногосчетчика, поддерживая его в нулевом состоянии до прихода следующей положитель" ной полуволны сигнала, Аналогично работают и реверсивный счетчик 5 с подключенным в нему дешифратором 7, но регистрируемый ими момент времени соответствует середине положительной полуволны: сигнале, Подключенный к выходам дешифраторов 6 и 7 триггер 8 по фронту выходного сигнала дешифратора 7 устанавливается в единичное состояние, в пофронту выходного сигнала дешифрвтора 6 в нулевое состояние, В результате навыходе триггера 8 формируется последаввтельность прямоугольных...

Номер патента: 957166

Опубликовано: 07.09.1982

Авторы: Глинченко, Чепурных, Чмых

МПК: G04F 10/04

Метки: времени, интервалов, код

...15, выход блока 7 подключен к вкоауа информационные входы пер- счетчика 1 6,вой ступенипреобразования Устройство работает следующим обраявляются нформациоиными эом.входами блока обьединения Прямоугольные вюпульсы соответствуюимпульсных послеаеательноо щие преобразованным временным интерватей. .лам, поступают на объединенные входыФ5 9571временных селекторов 2, где, в течение времени измерения, задаваемого времязадающим блоком 4 и кратным целому числу периодов сигнала П , осуществляетсяих параллельное квантование сдвинутыми 3с помощью блока 1 на время (-1)о/1последовательностями счетных импульсов,с периодом 1, . Сформированные пачкиимпульсов поступают на первую ступень 8блока 7 объединения импульсных последо 10вательностей (фиг. 2 в, г),...

Номер патента: 957124

Опубликовано: 07.09.1982

Авторы: Глинченко, Лопардин

МПК: G01R 25/04

Метки: фазосдвигающее

...нулевого значения во времядействия положительной (для реверсивного счетчика 10) и отрицательной (для реверсивного счетчика 9) полуволн сигнала соответствуют приотсутствии ассиметрии серединамэтих полуволн, т.е. Фазовым сдвигамЯ/2 и 3/2. Моменты привязки фиксируются по уровню логического нуляна потенциальных выходах реверсивных счетчиков, которым они через элементы 6 и 7 совпадений поддерживаются в нулевом состоянии до прихода 16 следующей полуволны сигнала, а такжепоявлением на импульсных выходахкоротких импульсов привязки, которыми запускается управляемый триггер 11При наличии уходов нулевой линии, 1 з моменты привязки смещаются по фарена величину + 2 ьц,фиг. 2), определяющую погрешность задания Фазовогосдвига. Для ее исключения с...

Номер патента: 935817

Опубликовано: 15.06.1982

Авторы: Глинченко, Сибгатулин, Чепурных, Чмых

МПК: G01R 25/00

Метки: фазометр

...первое и нторое гистерезисные пороговые элементы б и 7 с подключенными к ним первым и вторым логическими элементами 8 и 9, входы 10 и 11 Фазометра, выходы 12 и 13 блока подавления шумов и формирования интервалов коррекции.Фазометр работает следующим образом.40Исследуемые сигналы со входов 10 и 11 Фазометра поступают на усилители-ограничители 1 и 2 и блок 3 подавления шумов и формирования интервалов коррекции, т,е. на входы гистерезисных пороговых элеглентов 6 и 7. Выходные сигналы этих элементов показаны на Фиг.З. Помехоустойчивость блока 3 подавления шумов (гистерезисных пороговых элементон б и 7) определяется значением соотношения сигнал - шум и величиной гистерезиса.1Выбрав величину гистерезиса л 0 Г в 6-7 раз превышающей...

Номер патента: 900214

Опубликовано: 23.01.1982

Авторы: Глинченко, Головин, Кокорин, Колтик, Кравченко, Чепурных, Чмых

МПК: G01R 25/00

Метки: двухканальный, компаратор, фазовый

...14 сравнения кодов, а также блок 15 управления, связанный с блоками 8-14,Устройство работает следующим образом.На вход измерительного канала 1 поступают два сигнала с частотой Р и заданным сдвигом фаз , на вход канала 2 поступают сигналы с частотой Рд и фазовым сдвигом 9, который нужно сравнить с заданным,С помощью преобразователей 3 и 4 фазовых сдвигов в интервалы времени формируются эквивалентные временные интервалы, которые затем в блоках 5 и 6 квантования заполняются счетными импульсами частот 1 о 1/т, от генератора 7 импульсов и образующиеся пачки импульсов, регистрируются формирователями 10 и 11 кодов. Времязадающие блоки 8 и 9 формируют для каждого канала время измерения, равное целому числу периодов сигнала и определяемое из...

Номер патента: 892345

Опубликовано: 23.12.1981

Авторы: Глинченко, Чепурных, Чмых

МПК: G01R 25/00

Метки: двухканальный, компаратор, фазовый

...компа"ратора.Устройство содержит прербразователи 1 и 2 сдвига Фаэ в интервалывремени, подключенные выходами к бло"ку 3 квантования, соединенные с бло"ком 3 квантования и между собой, генератор 1 импульсов и времязадающийблок 5, счетчик б импульсов, соеди-.ненный с блоком 3 квантования и блоком 7 управления, соединенным такжес времяэадающим блоком 5,Устройство работает следующим образомНа входы первого преобразователя1 сдвига фаэ в интервалы времени поступают два сигнала с частотой Г изаданным сдвигом фаэ У , на входы1второго преобразователя 2 сдвига Фазв интервалы времени поступают сигналычастотой Г и фазовым сдвигом , который нужно сравнить с заданным,С помощью, первого преобразователясдвига фаз в интервалы времени формируются...

Номер патента: 824073

Опубликовано: 23.04.1981

Авторы: Глинченко, Чепурных, Чмых

МПК: G01R 25/08

Метки: bpemehem, постояннымизмерительным, фазометр, цифровой

...счетчик 7, устройство 8 управления, включакщее в свой состав, первый и второй дополнительные триггеры 9 и 10, первый и второй дополнительные элементы 11 и 12 совпадения времязадающий счетчик 13,: арифметический блок 14.Работает фазометр следующим образом.Исследуемые сигналы подаются на вход первого и второго формирователей импульсов 1 и 2. Формирователи преобразуют входные последовательности в серию остроконечных импульсов, привязанных к периоду следования исследуемых сигналов, Управляющий триггер 3 с раздельным запуском формирует импульсы длительностью й, пропорциональной разности фаэ исследуемых сигналов. В момент времени, когда второй элемент совпадения 4 открыт, в первом элементе совпадения 5 происходит заполнение укаэанных...

Номер патента: 815667

Опубликовано: 23.03.1981

Авторы: Глинченко, Чепурных, Чмых

МПК: G01R 23/10

Метки: периодомер-частотомер, цифровой

...12 также устанавливается вединичное состояние и открываетэлектронные ключи 2 и б. С этого момента начинается цикл измерения. 40Импульсы с выхода генератора 5 образцовой частоты 10 поступают черезвторой электронный ключ б на счетчик7. К выходу одного из разрядов счетчика 7 подключен второй вход триггера 9 пуска. Через заданное времяМсо, определяемое кодом счетчика Мна момент заполнения соответствующего разряда, импульсом с выхода этогоразряда триггер 9 пуска устанавливается в нуль, закрывает элемент 10совпадений и открывает дополнительнф элемент 11 совпадений. Ближайшимипульсом начала периода с выходаФормирователя 1 управляемый триггер12 переводится в нулевое состояние 55и закрывает электронные ключи 2 и б.На этом цикл...

Номер патента: 789893

Опубликовано: 23.12.1980

Автор: Глинченко

МПК: G01R 25/08

Метки: фазометр, цифровой

...сравнения кодов за период сигнала появляется число импульсов, равное целой части отношения С Тс/ЧС, близкое к величине К.Эти импульсы делятся по частоте в К раз делителем 14 частоты, В результате, начиная со второго периода сигнала,на входы элемента 13 автоподстройки частоты с выхода формирователя 2 и делителя 14 частоты поступают близкие по частоте сигналы, лежащие в полосе захвата этого элемента При этом на выходе 13 автоподстройки частоты образуется соответствующее управляющее напряжение, которое подается на управляющий вход генератора 12.Под действием управляющего напряжения частота генератора уменьшается на величину К Г:ц КР, где л ц - знас фчение дробной части отношения периода сигнала к начальному периоду частоты задающего...

Номер патента: 789855

Опубликовано: 23.12.1980

Авторы: Глинченко, Чепурных, Чмых

МПК: G01R 23/00

Метки: временной, гармонического, значениям, привязки, сигнала, экстремальным

...сигнала на выходе коммутатора 11 запись информации в регистр памяти прекращается,происходит сброс счетчика и коммутация прямого и инверсного выходовусилителя-ограничителя. В результате в регистре памяти оказываетсязаписанным число, равное половинедлительности одной из полуволн выходного сигнала усилителя-ограничителя, Аналогично, в течение следующего полупериода сигнала во второй регистр памяти запишется число,равное половине длительности второйполуволны выходного сигнаЛа усилителя-ограничителя, В следующем пери оде сигнала на выходе элементов 6и 7 сравнения кодов сформируются импульсы переноса, соответствующиепо времени серединам соответствующих полуволн выходного сигнала уси лителя-ограничителя или иначе - при 7898555 0 15 20 25...

Номер патента: 788028

Опубликовано: 15.12.1980

Авторы: Глинченко, Кокорин, Чмых

МПК: G01R 25/04

Метки: калибратора, фазы

...Формула изобретения держки первый элемент И-НЕ 3, второйэлемент И-НЕ 4, второй элемент 5 задержки, первый и второй триггеры б и7, элемент 8 запрета и третий элементИ-НЕ 9,Работает устройство следующим образом.Входной сигнал устройства поступает на вход формирователя 1 короткихимпульсов (Фиг. 2 а), проходит первыйэлемент 2 задержки, открытый первыйэлемент. И-НЕ 3 и подается на выход(фиг. 2 б). В исходном состоянии элементы И-НЕ 4 и 9 закрыты и количество импульсов на выходе устройства равно числу импульсов, поступивших наего вход. При поступлении сигналауправления (Ьиг. 2 в) элемент И-НЕ 4открывается и пропускает на выход одинвходной импульс (фиг. 2 г), которыйчерез второй элемент 5 задержки закрывает элемент И-НЕ 4 и, поступая...

Номер патента: 746896

Опубликовано: 05.07.1980

Авторы: Глинченко, Патюков, Чепурных, Чмых

МПК: H03K 5/18

Метки: импульсов, формирователь

...счетных импульсов, регистрируемое счетчиком 4 импульсов за время действия импульса (логической ф 1 ф) на сбросовом .входе, пропорционально длительности этого импульса. Объем счетчика М и частотагенератора 2 опорных импульсов выбираются так, чтобы время заполнения счетчиками -Н Я превышало длительность ложного импульса 7; . Устройст 50 во не реагирует на импульсы, удовлетворяющие этому условию и исключает (отфильтровывает) их. Ложные импульсй преимущественно формируются в области положительных и отрицательных перехо 55 дов гармонического сигнала через, нулевой уровень. По мере увеличения мгновенных значений входного сигнала длительность формируемых формирователем 1 им 96 Фпульсов (фиг. 2 б, в) в среднем возрастает, а паузы между...
