Маграчев

Номер патента: 1298689

Опубликовано: 23.03.1987

Авторы: Маграчев, Рябухин, Чепурных, Чмых

МПК: G01R 25/08

Метки: сдвига, фаз

...прямоугольных импульсов, у которых логические единицы соответствуют промежуткам совпадений полярностей входных импульсов. импульсные последовательности с выхода логического элемента И 4 подаются на входы логических элементов И 6-1 - 6-и с ньгсода логического элемента И 5 - на входы логических элементов И 7-1 - 7-и, На другие входы логических элементов И 6-1 6-и и 7-1 - 7-и импульсные последовательности подаются с формирователя 3. Данные импульсные последовательности характеризуются следуюшим: период опорного сигнала разбивается на Р интервалов С привязкой и данным интервалом формируются симметричные прямоугольные импульсные последовательности.Сигналы с выходов логических элементов И 6-1 - б-и, 7-1 - 7-и посту пают соответственно...

Номер патента: 1273832

Опубликовано: 30.11.1986

Авторы: Глинченко, Маграчев, Назаренко, Рябухин, Сухоставцев, Чепурных, Чмых

МПК: G01R 25/00

Метки: фазометр, цифровой

...счетных импульсов, элемент совпадения и делитель с,переменным коэффициентом деления, счетный вход которого через элемент совпадения подключен к генератору счетных импульсов, а выход к блоку квантования и делителю частоты, у которого выход переполнения подключен к первому входу триггера пуска, второй вход которого подключен к элементу пуска с синхронизацией, а выход - к второму входу элемента совпадения, выход второго формирователя подклю" чен к входу элемента пуска с синхронизацией и второму входу триггерного преобразователя фаза-интервал времени, первый вход которого подключен к первому формирователю, а выход. через блок квантования - к индикаторному счетчику, снабжен блоком сравнения кодов, счетчиком, первым регистром,...

Номер патента: 1273831

Опубликовано: 30.11.1986

Авторы: Глинченко, Маграчев, Назаренко, Рябухин, Сухоставцев, Чепурных, Чмых

МПК: G01R 25/00, G01R 25/08

Метки: фазометр, цифровой

...режимы работы реверсивных счетчиков меняются на обратные, В режиме суммирования на входы реверсивных счетчиков 14, 15 через элементы 6, 8 совпадений и стандартизаторы 10, 12 поступают импульсы с формирователя 2 1 импульсных последовательностей с частотой следования 1/2, в режиме вычитания через элементы 7, 9 совпадений и стандартизаторы 11, 13 импульсов поступают импульсы вдвое большей частоты следования (фиг. 5). Момент привязки регистрируется по отрицательному фронту импульса на выходе дешифратора (Фиг. 3 в, е), когда текущий код реверсивного счетчика (Фиг, 3 б, д) в режиме вычитания принимает нулевое значение, которое поддерживается до окончания действия отрицательной полуволны сигнала путем запирания второго и четвертого элементов...

Номер патента: 1270719

Опубликовано: 15.11.1986

Авторы: Беляев, Глинченко, Корсаков, Маграчев, Назаренко, Новиков, Чепурных, Чмых

МПК: G01R 25/08

Метки: временем, измерительным, постоянным, фазометр, цифровой

...осуществляется квантование в третьем элементе 16 совпадения временных интервалов, соответствующих по длительности периоду входных сигналов и формируемых вторым счетным триггером 15. Измерительная информация накапливается в первом 11 и втором 12 счетных блоках. Перед началом текущего времяизмерительного цикла предыдущая информация о кодепериода входных сигналов хранится взапоминающем блоке 4, По окончаниивремяизмерительного строба из блока 5 13 синхронизации поступает импульсна счетный вход реверсивного счетчика б, Если результирующие коды второго счетного блока 12 мало отличаются от кодов предыдущих измерений,то на входе блока 5 сравнения кодовимеет место управляющий потенциал,соответствующий режиму вычитанияреверсивного...

Номер патента: 1269035

Опубликовано: 07.11.1986

Авторы: Глинченко, Маграчев, Назаренко, Рябухин, Сухоставцев, Чепурных, Чмых

МПК: G01R 25/00

Метки: временем, измерительным, постоянным, фазометр, цифровой

...выходом ячейки, и две параллельные цепочки из последовательно соединенных счетного триггера и О-триггера, при этом выходы В -триггеров обеих цепочек соединены с входами логического элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, а их синхровходы соедине- нЫ соответственно с первым и вторым ,выходами формирователя импульсов привязки, соединенного входом с гене ,ратором импульсов через элемент совпадений, который соединен с вторыми объединенными входами 9 блоков квантования, с выходами которых соединены входы ячеек динамического сум-З мирования первой ступени, выход последней ступени динамического суммирования соединен с входом счетчика с индикацией, а также тем, что число ступеней динамического суммирования 4 О К определяется как Еод И+1, при ЫФ 2 и К =...

Номер патента: 1265640

Опубликовано: 23.10.1986

Авторы: Глинченко, Маграчев, Чепурных, Чмых

МПК: G01R 25/00

Метки: фазы

...с алгоритмом Ч = 360 И /И вычисляется искомый сдвиг фаз и результат выводится на индикатор 11. С помощью блока 16 синхронизации обеспечивается кратность времени измерения и периода сигнала.В режиме измерения амплитуды в ,одном из каналов (например, перМом) сигналом с блока 15 управления открывается ключ 17 и прямоугольные импульсы с выхода блока 5 цифровой ФилЬтрации ложных нулей проходят через нормалиэатор 19 амплитуды импульсов и аттенюатор 21 на второй вход аналогового сумматора 1. Наибольшую помехоустойчивость к широкополостным шумам обеспечивают блоки 5 и б цифровой фильтрации лож" ных нулей, основанные на привязке к экстремальным значениям гармонического сигнала. Сигнал на выходе таких блоков сдвинут по фазе относительно...

Номер патента: 1213436

Опубликовано: 23.02.1986

Авторы: Беляев, Глинченко, Маграчев, Назаренко, Чепурных, Чмых

МПК: G01R 25/08

Метки: фазометр, цифровой

....не было наложениясчетных импульсов на фронты и срезы квантуемых интервалов. в томчисле и с учетом возможных неста- -:бильностей их временного положения,вызываемых воздействием различныхдестабилизирующих Факторов, а также взаимного влияния каналов. В результате число импульсов, поступающих на счетчик 9 кода фазы за время измерения 1 , остается неизменным из-за наличия указанного родаФакторов, Код счетчика 9 фазы Б,по окончании времени измерения вводится в вычислительный блок 10,Результат измерения вычисляется поформуле =360- Мц, где ББт И 50 коэффициент деления специализированных блоков 3 и 4 деления частоты, х - дробная часть числа х,И - код времени измерения. Отсчеттфазы в градусах в фазометре с постоянным измерительным временемможет...

Номер патента: 1201779

Опубликовано: 30.12.1985

Авторы: Беляев, Глинченко, Маграчев, Назаренко, Чепурных, Чмых, Якушин

МПК: G01R 25/00

Метки: варианты, его, фазометра, формирующее

...микропроцессорный вычислительный блок 4 соединен с постоянным запоминающим элементом 5, выходусилителя 1 через цифровой блок 7 15 управления соединен с вторым входом дискретно регулируемого делителя 8 напряжения, который первымвходом соединен с входом устройст"ва, а выходом - с входом, усилителя 20 1, выходы измерителя 3 частоты и .цифрового блока 6 управления подключены к входам микропроцессорного вычислительного блока 4,выход которого соединен с вторым выходом уст ройства.Устройство по первому вариантуработает следующим образом.На вход устройства (вход усилителя 1) подается исследуемое напряже ние, на первом выходе устройства,т,е. на выходе ограничителя 2 выделяются интервалы времени, привязанные к моментам переходов...

Номер патента: 1167528

Опубликовано: 15.07.1985

Авторы: Корсаков, Маграчев, Назаренко, Чепурных

МПК: G01R 25/08

Метки: временем, измерительным, постоянным, фазометр, цифровой

...4 и 5 совпадения, задающий генератор 6, времяэадающий делитель 7 частоты, счетчик 8, блок 9 сравнения кодов, запоминающий блок 10, реверсивный счетчик 11, счетный триггер 12 и блок 13синхронизации. Выходы формирователей 1 и 2 соединены с входами триггера 3 с раздельным запуском, выходкоторого соединен с одним из входовэлемента 4 совпадения, выход которого соединен с одним из входов второго элемента 5 совпадения. Выходперестраиваемого по частоте задаю-,щего генератора 6 соединен с вторым входом элемента 4 совпадения ис входом времязадающего делителя 7,выход которого соединен с вторымвходой второго элемента 5 совпадения, выход которого, в свою очередь,соединен со счетным входом счетчика8. Выходы счетчика 8 соединены свходами блока 9...

Номер патента: 1163280

Опубликовано: 23.06.1985

Авторы: Глинченко, Маграчев, Чепурных, Чмых, Якушин

МПК: G01R 25/00

Метки: фазометра, формирующее

...Я 5-триггера, выход й-триггера соединен с выходом устройства.Повышение точности фиксации моментов переходов входного сигнала через нуль достигается эа счет исключения потери части информации о мгновенных значениях сигнала в ключевом модуляторе и выделения с высокой точностью истинных нуль-переходов выходного сигнала в процессе его демодуляции.На Фиг.1 показана структурная схема формирующего устройства для фазометра; на фиг.2 - возможная схема двухполупериодного модулятора; на фиг.3 - временные диаграммы работы.Устройство содержит высокочастотный генератор 1 и соединенный с ним делитель 2 частоты, с которым соединены первый 3 и второй 4 элементы задержки, первый 5 и второй 6 элементы И, соединенные с высокочастотным генератором 1 и...

Номер патента: 1045376

Опубликовано: 30.09.1983

Авторы: Глинченко, Маграчев, Назаренко, Рябухин, Сухоставцев, Чепурных, Чмых

МПК: H03K 5/26

Метки: компаратор, частотный

...триггера, причем выход формирова 5теля импульсон соединен с входом З 5 установки в нуль счетчика импульсоь.На чертеже приведена структурнаясхема частотного компаратора.Частотный компаратор содержит генераторы 1 и 2 импульсов, орлиро ватель 3 импульсов, счетчик 4 лмпульсов, элементы 5-8 сравнения, счетныетриггеры, н качестве которых используются счетные Л К-триггеры 9 и 10,триггеры 11-14, элемент И 15, шину16 входную, шины 17-20 управляющие,шины 21-23 выходные.Входная шина 1 б через формирователь 3 подключена к входу установкин нуль счетчика 4, ка суммирующийвход которого подаются импульсы сгенератора 1. Выходные разряды счетчика 4 подключены к перным входамэлементов 5-8 сравнения, вторые входы которых подключены к шинам 17-20.Выходы...

Номер патента: 1041953

Опубликовано: 15.09.1983

Авторы: Глинченко, Кокорин, Маграчев, Назаренко, Панько, Чмых

МПК: G01R 25/00

Метки: поверки, фазометров

...измерения фазовыхсдвигов между выходными регулируемыми по Фазе и амлитуде сигналамидвух синхрониэируемях калибраторовфазы и последующей обработки результатов измерения по определенному алгоритму 21,Недостатком этого способа является невозможность определенияпогрешности фаэометров эа счет искажений формы сигналов.Цель изобретения - определениепогрешности фазометров за счетискажения формы сигналов.Поставленная цель достигаетсятем, .что согласно способу поверкифазометров, основанному на измерении сдвига фаз между выходнймирегулируемыми по амплитуде и.фазесигналами двух синхронизированныхкалибраторов Фазы, устанавливаютчастоту выходного сигнала первогокалибратора фазы кратной целомучислу раз .частоты выходного сигнала второго калибратора...

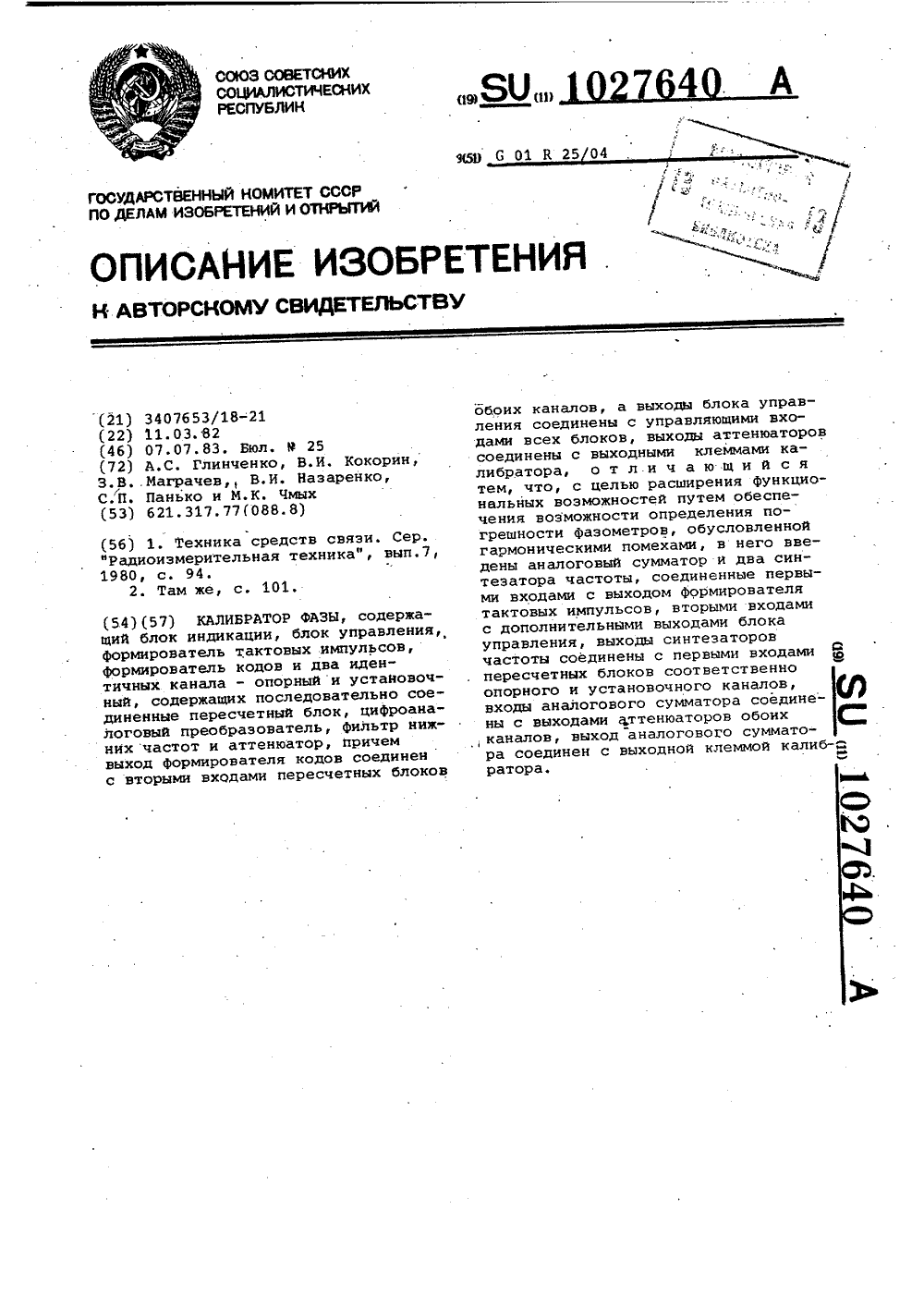

Номер патента: 1027640

Опубликовано: 07.07.1983

Авторы: Глинченко, Кокорин, Маграчев, Назаренко, Панько, Чмых

МПК: G01R 25/04

Метки: калибратор, фазы

...калибратора.Калибратор фазы содержит блок1 индикации, блок 2 управления, Фор-,мирователь 3 тактовых импульсов,формирователь 4 кодов, синтезаторы 5 иб частоты и опорный 7 и установочный 8 каналы, включающие в себяпоследовательно соединенные пересчетные блоки 9 и 10, цифроаналоговыепреобразователи 11 и 12, фильтры13 и 14 нижних частот, аттенюаторы15 и 16, а также аналоговый сумматор 17, соединенный с аттенюаторами15 и 16,Устройство работает следующимобразом.Рассмотрим работу калибратора врежиме поверки Фазометра по основнойпогрешности. В этом случае поверяемыйфазометр подключается к выходаматтенюаторов 15 и 16. С блока 2 управления выдаются команды (вручнуюили программным путем), задающиечастоту сигналов, знак и...

Номер патента: 702314

Опубликовано: 05.12.1979

Авторы: Маграчев, Рябухин, Сухоставцев

МПК: G01R 25/00

Метки: амплитудно-фазовой, оценки, погрешности, фазометров

...при нулевом ослаблении аттенюатора 1), 15Недостатком известнйх способов оценки амплитудно-фазовой погрешности фаэометров является низкая точностьИзвестен также способ оценки амплитудно-фазовой погрешности фаэометров, основанный на введении ослабления сигналов с помощью фазосдвигающих цепей, обеспечивающих инвариантность 90 фазового сдвига 2) .Недостатком его является низкая точностьЦелью изобретения является повышение точности. Для этого в способе оценки амплитудно-фазовой погрешности Фаэометров, основанном на введении ослабления сигналов с помощью фазосдвигающих цепей, обеспечивающих инвариантность 90 фазового сдвига, одновременно изменяют величины сопротивлений резисторов пассивных ВС(или Ж) цепей в режиме дифференцирования и...

Номер патента: 629512

Опубликовано: 25.10.1978

Авторы: Маграчев, Маслов, Шалдыкин

МПК: G01R 25/00

Метки: генераторов, двухфазных, измерительных, оценки, точности, цифровых

...налами имеет вид360 а ЗбОоое 3 иЗм Т " Та 360где б - точность оценки погрешности й,При измерении временного интервала (или фазового сдвига) между импульсным и гармоническим сигналами каждого канала генератора получим следующие результаты для опорного и задающего ка 20 налов соответственно:4 Й =Ч , ,1 1 а 1(а 1) ф 8Озмь 2 ъ 360 , г60деоЗМ оо и иьм,Ъ - измеренное значение интервала (или фазового сдвига . ТролЮ- постоянный фазовый сдвиг меж г 3ду импульсным и гармоническим сигналами опорного и задаюшего каналов соответственно;61 го - погрешность задания фазового сдвига между гармоническими сигналами с учетом погрешности преобразования цифровой информации в гармоническое напряжение в опорном канале генератора и влиянием "паразитной"...

Номер патента: 600473

Опубликовано: 30.03.1978

Авторы: Григорьян, Маграчев, Нудьга

МПК: G01R 25/00

Метки: измерителей, оценки, погрешности, разности, фаз

...фазового сдвигаЧ - Ч ) получим учитывая, что= Гн, а М -Ч=90 ф, выражение для 1 можно записать следующим образом: а 906 и Структурная схема одной из практических реализаций предлагаемого способа оценки погрешности фаэометров представлена на чертеже.ОВыход генератора 1 через согласующий тройник 2 соединен с коммутируемой ЗС -цепочкой 3 и с компенсационной ЯС -цепочкой 4. Выход%С-цепочки 3 подключен к измерительному каналу15 проверяемого фазометра 5, а компенсационной йС -цепочки 4 - к опорному каналу фазометра.Последовательность операций при проверке следующая.20На генераторе 1 устанавливается необходимый номинальный уровень напряжения на частоте,соответствующей используемой ВСцепрчке Производится калибровка и уста)овка:нуля...

Номер патента: 597076

Опубликовано: 05.03.1978

Авторы: Курашев, Маграчев, Цыганов

МПК: H03K 5/00

Метки: амплитудно-временной

...предлагаемого устройства.Амплитудно-временной преобразозатель состоит из входного эмиттерного повторителя 1, дифференцирующего кас" када 2, конденсатора 3, повторителя тока на транзисторе 4, резистора 5 и конденсатора б, включенных в цепь сме597076 Формула изобретения Патент,ул.Проектная,Филиал ПП г. Ужгоро щения базы транзистора 4, стабилизатора тока 7, разделительного каскада 8, зарядного устройства 9, выполненного по схеме диодно-транзисторного ключа, резистора 10, ключевого диода 11, ключевого транзистора 12, стабилизатора 13 тока разряда, накопительного конденсатора 14, развязываю- щего каскада 15, ьгелинейного дифференцирующ ъго каскада 16 и формирователя импульсов 17.Устройство работает следующим образом.Преобразуемый сигнал...

Номер патента: 507833

Опубликовано: 25.03.1976

Авторы: Головко, Маграчев, Тищенко

МПК: G01P 29/02

Метки: времени, длительности, импульса, интервал, преобразования

...каскад 2, первое пороговое устройство 3 и выходную клемму 4 конечного импульса, причем вход перво,го порогового устройства Э соединен через второе пороговое устройство 5 с выходной клеммой 6 начального импульса, соединенной через формирователь 7 дополнительногего импульса с вторым входом суммируюш;каскада 2,Устройство работает следующим о эом.Входной импульс подается через сумми,рующий каскад 2 на пороговое устройство 5,которое в момент перехода фронта импульса через порОговый уровеьь 01 формирует начальный импульс с крутым передним фронтом, поступающий на выходную клемму 6 и одновременно запускающий формирователь 7, который генерирует прямоугольный импульс, обратный по полярности входному импульсу. Амплитуда Б этОго импульса...

Номер патента: 419837

Опубликовано: 15.03.1974

Авторы: Маграчев, Тищенко

МПК: G04F 10/04

Метки: временных, интервалов, расширения

...8 и 9, один из которых соединен с выходом фор мирователя 10 импульсов через схему запрета 11 и через схему запрета 12 с выходной клеммой 13.Устройство работает следуощим образом.С приходом старт-импульсов (фиг, 2, а) на 25 клемму 1 запускается формирующий каскад3 и генерирует импульс (фиг. 2, в), превышающий по длительности максимальный измеряемый интервал времени. Этот импульс открывает ключевой каскад 5, обеспечивая 30 тем самым заряд накопительного элемента б.419837 В момент поступления стоп-импульса (фиг, 2,6) на клемму 2 срабатывает формирующий каскад 4 и генерирует импульс (фиг, 2,г), длительность которого превышает максимальный расширенный интервал, Импульс с выхода формирующего каскада 4 через элемент задержки 8 (фиг. 2,д) с...

Номер патента: 371682

Опубликовано: 01.01.1973

Авторы: Гольдман, Маграчев, Цыганко

МПК: H03M 1/86

Метки: 1320уд, 325(088, «№ckafм, всесоюзная-т, кл

...клеммой преобразователя, причем лц.цни выбраны с возрастающим временем задержки.Благодаря такому соединению увеличивается длительность воздействия преобразуемого импульса на накопительный конденсатор, что эквивалентно преобразованию более длин.ных импульсов, для которых погрешность двухканального АВП мала. Немаловажно так.30 же, что при включении и+1 зарядных ус3тройств в каждом канале происходит усреднение их вольт-амперных характеристик. В результате эквивалентные характеристики зарядных устройств в обоих каналах становятся близкими, что также способствует уменьшению погрешности преобразования.Сущность предложенного изобретения поясняется чертежом.Преобразователь состоит из входной клеммы 1, разветвителя 2, (и+1) линии задержки 3 -...

Номер патента: 365026

Опубликовано: 01.01.1973

Авторы: Витько, Маграчев, Оэг, Тищенко

МПК: H03K 5/04

Метки: времени, двумя, интервалов, между

...зарядного резистора 3 и накопительного конденсатора 1, другая оокладка которого соединена с анодом диода 2, резистором 4 и входом согласующего каскада 12. Выход формирователя стоп-импульсов 9 через делитель напряжения 15 подключен к катоду дио 23В исходном состоянии электронный ключ б замкнут, а ключ 7 - разомкнут. С приходом старт-импульса /, (фиг. 2 а) на вход формирователя старт-импульсов 8 выходной сигнал с этого формирователя размыкает ключ б, и накопительный конденсатор 1 заряжается от общего источника питания через зарядный резистор 3 и диод 2 по экспоненциальному закону. При поступлении стоп-импульса У (фиг. 2 б) на вход формирователя стоп- импульсов 9 ключ 7 замыкается, диод 2 запирается, и конденсатор 1 начинает...

Номер патента: 353340

Опубликовано: 01.01.1972

Авторы: Егупов, Маграчев, Фролов

МПК: H03K 11/00

Метки: плитудно-временной

...также дгцодцо- ко.дгнсаторный рясштрцтгль5 с разлц ными пс:тояцныгнп вргмеги зарядяи разряда его коцдгсаторсв; усцлцтгл 6,Вь.;Оды которстго подклочгны к схеме 11 т 111/; и Олок 8 созпадг:1:я. Выход пос,гд,его соединен со вкодом мультцвцбраторд 4, д двдЕГО ВХОДЯ ПОДКЛЮЧЕНЫ СООТВЕТСТВСННО КО ЗХСду преобрязсватгля и Выоду схемы ,1 Л 11 7.11 змеряемый ц г лье со сг адом Всргцц;ы20 чезсз цормальчо отьоытьй дгл:тель 3 издается на кон гнсятор 1, Зарякяя гГО до свое 0дмплит дного зцачгя. Одцовпгмец 10 этгтже импульс подает;я:а расширитель 5, зарин;яя еГО конд".Сятэры до максим альОГО25 зачения, С момента: ачяла счддд Вгрцц;ы:Змеряемото цмпль:2 ня ВОды гс,31 тглгй6 пост пают сгналь разряда асшритглсй 5.Пэц измерен:длиннык цзпмльсов с мглой...

Номер патента: 337920

Опубликовано: 01.01.1972

Авторы: Маграчев, Тищенко, Цыганков

МПК: H03K 5/04

Метки: временных, двумя, импульсами, интервалов, между, расширения

...содержит один гсцератор 1 экспоненциального напряжения, в который входят 30 конденсатор 2 и резистор 3, зашунтцрованный цепью, состоящей из диода 4 и резистора б.К конденсатору 2 и к общей точке резистора 5 и диода 4 подключены ключи б и 7 старт- и стоп-импульсов, соединенные с входными клеммами 8 и 9.Генератор 1 через пороговое устройство 10 соединен со схемой 11 сброса, один из входов которой подключен к конденсатору 2.Ключи б и 7, кроме того, соедццецы с генератором 12 задержки, входы которого подключены к входной клемме 8 и генератору 13 задержки, соединенному со схемой сброса.Б исходном состоянии ключ б замкнут, а ключ 7 разомкнут. С приходом ца клемму 8 старт-импульса ключ б размыкается, и кондецсатор 2 заряжается по...

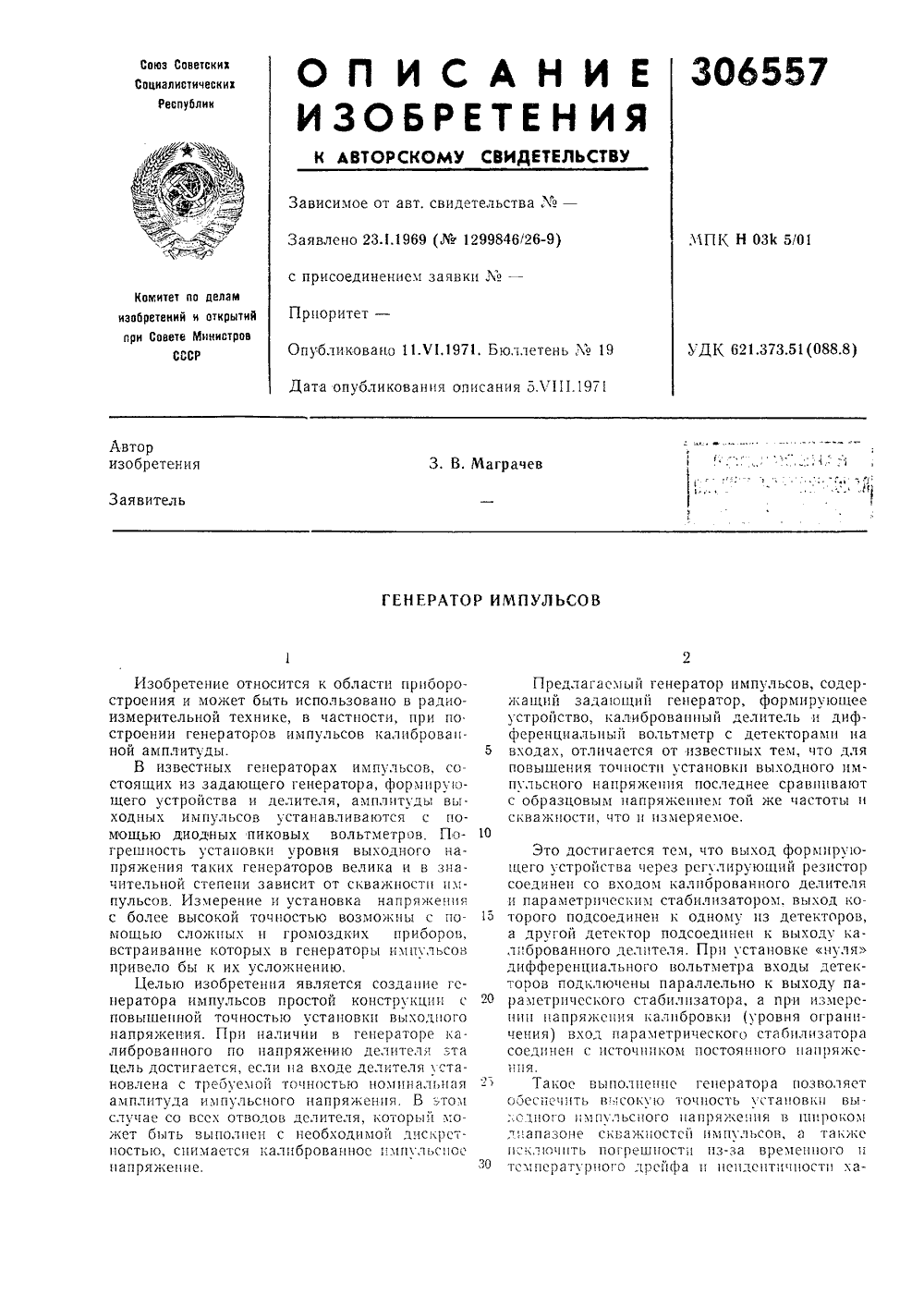

Номер патента: 306557

Опубликовано: 01.01.1971

Автор: Маграчев

МПК: H03K 5/01

Метки: генератор, импульсов

...Корректор О. С, Зайцева рактеристик детекторов в двух каналах дифференциального вольтметра,На чертеже представлена блок-схема предлагаемого генератора импульсов.Генератор импульсов состоит из задающего генератора 1, формирующего устройства 2, регулирую 1 цего резистора 3, калиброванного по напряжению делителя 4, параметрического стабилизатора 5, детектора 6, дифференциального вольтметра 7, детектора 8, источника постоянного напряжения 9, выхода 10 генератора, переключателей 11, 12, клеммы 13 для контроля напряжения калибровки,Импульсы с задающего генератора 1 поступают на формирующее устройство 2, с выхода которого снимаются достаточно стабильные по амплитуде прямоугольные импульсы. Зти импульсы подаются в последовательну 1 о...

Номер патента: 296075

Опубликовано: 01.01.1971

Авторы: Маграчев, Тищенко, Цыганков

МПК: G04F 10/04

Метки: временных, интервалов, расширения

...стоп-импульса (см, фпг. 2,6) срабатывает формирующий каскад 2, который генерирует импульс (см. фиг. 2,г) по длительности, превышающий время разряда Т, накопительного элемента, Импульс с выхода формирующего каскада 2 через элемент задержки 5 пост паст ца ключ, прекращая заряд накопительного элемента. Этот импульс задерживается на время 1 (см. фиг. 2,д).В дальнейшем емкость накопительного элемента начинает разряжаться, причем скорость разряда в К раз меньше скорости, где К - коэффициент расширения измеряемого интервала.Время задержки должно быть больше времени начального нелинейного участка заряда накопительной емкости 1 н (см, фцг. 2,е), 2 М 07510 15 20 25 В момент окончания импульса на выходе формирующего каскада 2 срабатывает...

Номер патента: 296049

Опубликовано: 01.01.1971

Автор: Маграчев

МПК: G01R 19/165

Метки: импульсного, нестабильности

...напряжения.На чертеже показана блок-схема устройства,реализирующего способ измерения нестабиль,чости импульсного напряжения. Устройство содержит дел на резисторах 1 и 2, усплител ский стабилизатор 4 импульс например на кремниевых ст тектор 5, дифференциальный стабильности, детектор 7 иИсследуемое импульсное напряжение поступает на вход устройства, и величина его с по- О мощью делителя, состоящего из переменныхрезисторов 1 и 2, устанавливается, приблизительно равной импульсному напряжению, снимаемому с параметрического стабилизатораимпульсов 4.5 Это напряжение через усилитель 3 импульсов подают на вход параметрического стабилизатора 4 импульсов, а с выхода его снимают стабилизированные по амплитуде импульсы, используемые в качестве...

Номер патента: 280548

Опубликовано: 01.01.1970

Авторы: Боррнец, Вайнштейн, Дехт, Долгов, Лапшин, Маграчев, Пупко, Улашкевич

МПК: A61F 2/20

Метки: аппарат, голосообразующий

...воспроизводят искусственную речь без глухих и шипящих звуков. По тембру и разборчивости она далека от естественной речи.Предлагаемый голосообразующий аппарат отличается тем, что в нем установлены также генератор шумовых колебаний с усилителем и коммутатор рода работы. Такой аппарат создает звуковой спектр излучаемых колебаний, приближающийся к спектру естественной речи, в частности, применение источника шумового спектра обеспечивает произнесение шипяших и глухих звуков, что значительно улучшает разборчивость искусственной речи,На фиг. 1 изображена блок-схема предлагаемого аппарата; на фиг. 2 - аппарат в разрезе.Аппарат содержит генератор 1 основного тока, генератор 2 шумовых колебаний, усилитель 3 мощности, усилитель 4 шумовых...

Номер патента: 249783

Опубликовано: 01.01.1969

Авторы: Маграчев, Тищенко

МПК: G04F 10/04, H03M 1/50

Метки: времени, двумя, импульсами, интервалов, между

...1, зарядный диод 2, зарядный резистор 3, соединенный с источником положительного напряжения 4, разрядные резисторы 5 и б, соединенные с источником отрицательного, напряжения 7. Параллельно цепи, состоящей из диода 2 и конденсатора 1, включены электронные ключи 8 и 9, входы которых через формирующие устройства 10 и 11 соединены соответственно с входными клеммами 12 и 13 источников старт- и стоп-импульсов.Устройства 10 и 11 предназначены для формирования управляющих ключами прямоугольных импульсов длительностью, превышающей время преобразования.Точка соединения конденсатора 1, диода 2 и разрядных, резисторов подключена через ,развязывающее устройство, например катодный повторитель 14, к дискриминатору 15 и запоминающему устройству 1 б, в...

Номер патента: 243503

Опубликовано: 01.01.1969

Авторы: Вители, Маграчев, Тищенко

МПК: H03K 5/04

Метки: временных, интервалов, расширения

...1 и 2 генераторов экспоненциального напряжения 3 и 4 15 включены ключи 5 и б, соединенные со входомстарт-импульса 7, Сопротивление 8 генератора 4 зашунтировано цепью, состоящей из сопротивления 9 и диода 10, точка соединения которых подсоединена через ключ 11 ко входу 20 стоп-импульса 12. Выходы генераторов 3 и 4через катодные (или эмиттернье) повторители 13 и 14 соединены со входом порогового устройства 15, выход которого через схему сброса 1 б подсоединен к конденсатору 2 генерато ра 4,В исходном состоянии ключи 5 и б замкнуты, а ключ 11 разомкнут. С приходом старт- импульса ключи 5 и б размыкаются, и конденсаторы 1 и 2 генераторов 3 и 4 заряжаются по 30 экспоненциальному закону. При этом скорость243503 Предмет изобретения Гц...

Номер патента: 233739

Опубликовано: 01.01.1969

Авторы: Маграчев, Цыганков

МПК: H03K 5/01

Метки: амплитудно-временной

...предлагаемого итудно-врсмснного ,преобразователя пр на на чертеже. Преооразователь состоит из входнои клеммы 1, заурядных устройств 2 и 3, делителя напряжения, выполненного на резисторах 4 и 6, 3 конденсаторов 6 и 7, токостабилизируОщих разрядных устройств 8 и 9, формирователей 10 и 11 импульсов, устройств; 12 вреснного вычитания, каскада 1: вычитания напряжений, элемента 14 памяти и выходных клемм 16 и 16.Преооразователь работает следующим ооразом. Преобразуемый импульс с амплитудой У, с входной клеммы 1 поступает на зарядное устройство 2 и через делитель цаНряжсния (резисторы 4, 5) с коэффициентом деления и - на зарядное устрОиство 5. Накопитсльныс конденсаторы 6, 7 во время действия входного имихльса токо. зарядных...
