Глебов

Номер патента: 293482

Опубликовано: 15.02.1976

Авторы: Глебов, Данченков, Кривцов

МПК: F23K 3/22

Метки: питатель, подачи, сыпучих, сырых

...выгрузки, например - в мельницу для размола угля.Полотно 4 каждого дозатора имеет две ра бочие ветви, под которыми расположены столы 5 и 6, причем верхняя ветвь со столом 5 расположена по боковой стороне равнобедренного треугольника и наклонена в сторону движения материала, а нижняя ветвь со столом 6 25 расположена горизонтально по основанию того же равнобедренного треугольника, имеющего вершину на оси приемного патрубка 2.Холостая ветвь каждого дозатора имеет вертикальное направление и расположен: - над 30 выходным;атрубком 3 и транспортером 10,Наг верхней рабочей ветвью полотна 4 каждого дозатора у приемного патрубка 2 установ ен регулятор 11 толщины слоя. В приемном патрубке 2 над натяжными валами 8 установлен рассекатель 12 для...

Номер патента: 502392

Опубликовано: 05.02.1976

Авторы: Глебов, Крайнов, Устюжанин, Халецкий

МПК: G11B 15/46

Метки: аппарата, записи, лентопротяжном, магнитной, механизме, пары, проскальзывания, фрикционной

...идентичных счетных регистра 5 и б. Кроме того, регистр ручного ввода информации 7 через схему сравнения 8 подключен к входу блока управления. К выходу этого блока лодключен и блок вычитания 9, связанный совместно с регистром 5 через делитель 10 с выходным регистром 11, с блоком оперативной памяти 12, регистром счета количества измерений коэффициента проскальзывания 13, цифропечатающим блоком 14 и с исполнительным органом 15.Перед началом измерений все узлы приводятся в исходное состояние, кроме регистра 7, где сама информация представляет из себя заранее выбранное число, Управление при этом осуществляется блоком 4, По команде рез формирователи 3 на блок 4 и далее на счетные регистры 5 и 6. При поступлении на каждый вход схемы сравнения...

Номер патента: 500491

Опубликовано: 25.01.1976

Авторы: Глебов, Лакеев

МПК: G01N 3/04

Метки: заготовок, закрепления

Номер патента: 500278

Опубликовано: 25.01.1976

Авторы: Баранов, Бруцкус, Глебов, Леонов, Лукинов

МПК: C22B 4/08

Метки: вакуумная, печь, плавильная

...в п Цель изобретения - повысить производ тельность и надежность. устройства в.раб того горизонтальная направляюша а в виде трубы, а расположенные рузочные отсеки в виде двух подвешенных полуобечаек.зобретение можно использовать неко как загрузочное устройство, но идозатор для введения легирующих прив тигель,а фиг. 1,изображена предлагаемая печь, общий вид; на фиг. 2 -чение А-А на фиг. 1.Печь состоит Мз герметичной камеры 1, соединенной через вакуумный затвор 2 сплавильной камерой 3. Камера 1 установлена на перемещающейся по рельсам 4 платфор- ме 5. Вйутри камеры по роликам 6 перемещается направляющая 7, выполненная в виде горизонтально расположенной трубы, Перемеше ние направляющей 7 осуществляется механизмом 8, Внутри направляющей 7...

Номер патента: 500211

Опубликовано: 25.01.1976

Авторы: Глебов, Копейкин, Устинова, Шульгина, Яркина

МПК: C04B 43/00

Метки: смесь, сырьевая

...и постепенно вводят 41% О глиноземсодержашего компонента - золы .ТЭЦ, Полученную смесь формуют при давлении 0,03 кг/см и температуре 90 С и2течение 30 мин. и то сырьевая смеотумно-асфальтЬотношении комПри полистиро а смолы, 24% тумно-асфал мешивают и щего компонсмесь формую и температу П р и м полистирола смолы 13%редлагаемый прочность и остав позволяет повыорозостойкость материаИзобретение относится к промышленностстроительных материалов, конкретно к материалам, применяемым в конструкциях кровИзвестная сырьевая смесь для получениятеплоизоляционного материала, включающаякарбамидную смолу, фосфатное вяжущее,вспененный полистирол и глиноземсодержаший компонент, характеризуется невысокойпрочностью и морозостойкостью.Цель изобретения -...

Номер патента: 498330

Опубликовано: 05.01.1976

Авторы: Глебов, Орешкин, Петров

МПК: G11C 11/34

Метки: запоминающее, матричное

...параметры матричного ЗУ определяются условиями электрической формовки и параметрами записывающих и стирающих импульсов,20 Уст 1) ой ство ного полупро лов 2 выпол На торцы ка пленки 3, п епосредстве содержводникиены дналововерх кнно, а ит пластину , в которой иодные элем нанесены моторых с од с другой на 1 из аморфв виде канаенты памяти, еталлические юй стороны пленке 4 из 1) Зависимое от авт, св 2) Заявлено 22.01.73 (21) ата опубликования описани 54) МАТРИЧНОЕ ЗАПОМИ Изобретение относится к области полупроводниковой электроники и может быть использовано в ЦВМ, в разного рода логических устройствах,Известно матричное ПЗУ с электрической перезаписью, сохраняющее информацию при отключении питания, и представляющее собой двойную...

Номер патента: 497686

Опубликовано: 30.12.1975

Авторы: Глебов, Логинов

МПК: H02K 19/38

Метки: возбуждения, машин, синхронных

Номер патента: 497392

Опубликовано: 30.12.1975

Авторы: Алешин, Глебов, Давыдова, Парфенов, Цуриченко

МПК: E04F 21/02

Метки: растворонасос

...соединена с подпитоцным коленом 8, имеющим выходное отверстие, расположенное в зоне всасывающего клапана 5.Подача раствора в напорный растворовод9 производится поршнем 6, возвратно-посту пательное движение которого осуществляется с помощью гидропривода 10.Все узлы растворонасоса смонтированына общей раме с пневмоколесами 11.Работа растворонасоса производится сле 10 дующим образом.Готовый раствор, процеженный через вибросито 1, попадает в приемный бункер 2, откуда через всасывающий клапан 5 поступает в рабочую камеру растворонасоса 3 и да лее в напорный растворовод 9.При ходе всасывания раствор из штоковойчасти рабочего цилиндра 7 через подпиточное колено 8 поступает в донную часть бункера, осуществляя интенсивное возбуждение жест кого...

Номер патента: 495205

Опубликовано: 15.12.1975

Авторы: Власов, Глебов, Долматов, Калашников, Репин, Юшкевич

МПК: B27G 23/00

Метки: зажимное, крепления, ножей, роторе

...обеспечения одновременного освобождения или зажима ножа по всей его длинев предлагаемом устройстве клин выполнен ввиде штанги, имеющей выступы в местах контакта с болтами, на одном конце которой нарезана резьба для гайки, причем болты выполнены с пазом, у которого опорная поверхность,контактирующая со штангой, выполнена суклоном,На фиг. 1 изображено предлагаемое устройство, поперечный разрез; на фиг. 2 - разрез по А - А на фиг, 1,Устройство включает нож 1, установленныймежду сегментами 2 ротора и подкладкой 3 иприкрепленный к ним с помощью болтов 4,выполненных с пазами 5 для прохода штанги6, имеющей уступы 7, щеку 8 ротора, в которой выполнена расточка для гайки 9, фиксирующей штангу. Опорные поверхности пазовв болтах выполнены с...

Номер патента: 473465

Опубликовано: 15.12.1975

Авторы: Борисов, Глебов, Засимов, Майоров

МПК: G21F 5/00

Метки: источников, контейнер, радиоактивных, транспортно-переразрядный

...крышкой; на фпг.3 - разрез по Б - Б ца фпг. 1, положение источника излучения в одном канале прц перезарядке другого канала, на фиг. 4 - контейнер, вид сбоку, крышка и вкладыш 11 сняты: на фцг. 5 - торец контейнера г, разрезе; ца фиг. 6 график относ;:.тельного изменения осредненной мощности экспо:цщцо;1 ной дозы Р вокруг коцтсццера и зависимости от угла поворота источника.Предложенный транспортно-перезарядный контейнер состоит из блока защиты 1, каналов 2 для размещения держателей 3 с источниками ионизирующих излучений 4, гильз 5, корпуса 6, вкладышей 7 с фиксаторами 8, крышек 9, закрывающих каналы с торцов контейнера, пробки 10, выполненной, как и гильза 5, с пазом 11. Вкладыши 7 связаны с держателями 3 шпоночными соединениями...

Номер патента: 492921

Опубликовано: 25.11.1975

Авторы: Бурлаков, Глебов, Халецкий

МПК: G11B 5/26

Метки: записи, магнитной

...каждая параллельная ветвькоторого расположена в отдельном полюсном магнитном концентраторе, а согласоваи ние импеданса токопровода головки с выходным сопротивлением источника записываемого сигнала осуществляется одним трансформатором,Не чертеже изобр но устройство для 20 магнитной записи.., х.11 к 1в форме меандра, контахтиру- ,п:л своими концамм с правым 4 и левым т,копроводяших 1 и корпуса.4 и, которые образуют короткозамкнутый токопровод относительно намотанной на трансформатор 6 согласуюшей обмотки 7. В режиме записи ток усилителя записи подается в согласующую обмотку 7, где в результате индукционного преобразования возникает наведенный ток во вторичной обмотке, состоящей из токопроводСых корпу сов 4 и 5 и токопровода 3. Так...

Номер патента: 491010

Опубликовано: 05.11.1975

Авторы: Баранов, Бруцкус, Глебов, Калинин, Леонов, Лукинов

МПК: F27B 14/04

Метки: вакуумная, плавильная, электропечь

...обеспечение возможности регулирования траектории струи металла при его сливе, что достигается выполнением механизма наклона тигля в виде пары зубчатых колес, укрепленных на тележке, одно из которых связано через рычаг и регулируемую тягу со стенкой плавильной камеры, а другое - с тиглем,На чертеже схематично изображена вакуумная плавильная электропечь. Электропечь состоит из плавильной камеры 1, камеры загрузки 2, камеры изложниц 3, плавильного тигля 4, тележки 5, зубчатых колес 6 и 7, рычага 8, тяги 9 с устройством ре гулирования 10, привода 11 перемещениятележки и направляющих рельсов 12.Шихтовые материалы загружаются в тигель 4 через камеру загрузки 2. После расплавления загрузки, проведения процессов 10 легирования и рафинирования...

Номер патента: 490592

Опубликовано: 05.11.1975

Авторы: Глебов, Колесник, Федотенков, Шмаков

МПК: B23K 9/06

Метки: возбуждения, дуги

...лцолов Д., Д, мостовой схемы, противоположная точка которой (точка соед 1 шецця диодов) Д, Д; через резистор Л соединена с анодом, а через конденсатор С с катодом сцммцсторд. В лидго 1 аль мостовой схемы включен церек 1 ючяю 1 ццлцол Д 6В начальный момент грц подаче напряжения сети переменного тока ца устройство симмцстор Д, закрыт, и ток через него це протекает, т. к. отсутствует импульс запускд цд управляОщем электроде сцммцсторя. В это время происходит заряд конденсатора С цо цепи Л - С 2 - С, - 1 Г 1. Прц лостцжеццц цд конденсаторе С, цяцряжецця, лостаточ, ого лля вкл 1 очецця переключающего дцоля Д последний Открывается, ц импульс зяпуся поступает на управляющий электрод сцммцсторд Д 1.Положительный импульс запуска (полярность ця...

Номер патента: 486382

Опубликовано: 30.09.1975

Авторы: Вайнштейн, Власов, Глебов, Новичков

МПК: H01B 17/26

Метки: ввод, высоковольтный, кабельный

...между корпусом ввода и кабелем. Недостатком упомянутой конструкции является отсутствие всесторонней тепловой защиты ввода. Так, например, отсутствует тепловая защита изолятора и торцаваго фланца, па котором закрепляется источник тепла, нанример,катодный узел,В предлагаемом вводе указанный недостаток устранен путем соединения непосредственно охлаждаемого металлического стакана, полость которого выполнена сообщаюЫЙ КАБЕЛЬНЫЙ ВВОД щейся с водяным,1 коммуникациями, сцем, на котором может быть закрепленннк тепла, н эыряном, защищающим нзот тепловаго излучения.Сущность изобретения поясняетсяжом,Между карпсом 1 вводя н кабелеммещена изоляционная вставка 3.Система охлаждения выполнена в10 двухзаходной спирали 4, длина которо)сколько раз...

Номер патента: 485315

Опубликовано: 25.09.1975

Авторы: Бельфор, Беляева, Глебов, Милейковская, Санкин, Щедровицкий

МПК: G01F 13/00

Метки: автоматический, гравия, дозатор, керамзитового, объемно-весовой, преимущественно

...этих сигналов элемент сравнения 10 выключает через узел 12 привод 13 объемного разгружателя 4. Одновременно или с необходимым временным сдвигом этот сигнал элемента сравнения 10 вкдючает через узел управления 14 привод 15 кронштейна 8, который движется в, направлении против часовой стрелки досовмещения со стрелкой 7, занимающей положение, соответствующее массе материала в ковше 1 после выгрузки из негопорции заданного объема. При этом датчик 16 дает сигнал на остановку кронштейна 8, чем обеспечивается совмещениедатчика 16 и стрелки 7,,На кронштейне 8 могут быть с заданными интервалами установлены несколькодатчиков, подключенных в схему аналогич 2 б но датчику 16, При этом поворот кронштейна происходит до совмещения со стрелкой 7...

Номер патента: 483240

Опубликовано: 05.09.1975

Авторы: Глебов, Долматов, Красильников, Питько, Репин, Френклер, Харькин

МПК: B27G 1/00

Метки: деревьев, открытого, подачи, поперечной, сучкорезной, типа, установке

...промывки захват 3 имеет пробку 13, расположенную у нижнего уровня масла.Для удаления сучьев и вершин под тяговыми органами 2 установлен лоток с наклонными плоскостями 18, по дну которого проложены тяговые органы 19 транспортера,Перед началом работы полости захватов 3 с помощью шприца через отверстие 10 заполняют жидкой смазкой, например, отработанным маслом. Для этого захват 3 располагается на рабочей ветви тягового органа 2, шариковый клапан 5 под действием собственного веса прилегает к ограничителю 6, занимая положение Г и обеспечивая сообщение внутренней полости захвата 3 с атмосферой. Затем при помощи отверстий 9 втулка 8 поворачивается так, чтобы отверстие 10 ее совместилось с соответствующим отверстием внутренней полости...

Номер патента: 481420

Опубликовано: 25.08.1975

Авторы: Буруткин, Глебов

МПК: B27B 13/10

Метки: лесопильная, рама

...рама, включающая станину, механизм подачи, две пильные рамки, соединенные противофазно шатунами с коленчатым валом, и их направляющие, о т л и ч а ю щ а я с я тем, что, с : целью улучшения условий резайия, йиль-, ные рамки установлены друг за другом в параллельных плоскостях, а шатуны расположены симметрично относительно опор коленчатого вала. Изобретение может быть использованов леснои и деревообрабатывающей про-мыпцтенности.Известная лесопильная рама включаетстанину, две пильные рамки,в направляющих, соединенных шатунами с коленчатым взлом противофазно, и два независимых механизма подачи.Целью изобретения является улучшение условий резания.Это достигается тем, что пильныерамки установлены друг за другом в...

Номер патента: 480396

Опубликовано: 15.08.1975

Авторы: Авясов, Глебов, Иванов, Комлев, Кроик, Кудрявцев, Мартынов, Нанос, Радкевич, Степанов, Хапанцев, Шако

МПК: A23K 1/00

Метки: добавка, животных, кормовая, птиц

...костяную муку, костный технический нерафинированный жир и костный клей смешивают последовательно разогретыми до температуры 45 - 50 С. Дл ния от загнивания костяную мук костный клей предварительно пиросульфитом натрия. Для пред окисления в жир вводят ан ионол. Смесь выдерживают 24 ч д ного распределения ингредиентов Наличие в кормовой добавкего полуфабриката позволяетванин комбикормов получатьпородные гранулы, Введениеспособствует энергетическомкорма.Кормовую добавкуде пастообразного ичего продукта. При приготовлении пастообразного полуфабриката в качестве корма для свиней соотошение компонентов составляет вес. %:лажная паренка 70, костный технический неафинированный жир 24, костный клей 4, вмесь добавляют пиросульфит...

Номер патента: 479211

Опубликовано: 30.07.1975

Авторы: Глебов, Дубинин, Круглый, Логинов

МПК: H01P 9/10

Метки: бесконтактного, возбуждения, машин, синхронных

...сс с частотой, выше чдстотчосиовиой сиихроциой машины.113 ЧСрТСЖС ИрсдСТс 1 ВЛСИЯ СХС)12 ИрСдЛяГс 1 СМОЙ С 11 СТС)11.Оца включдет оо)Ок) 1 возбуждеиия воз(д)ггс,151; об)отцу 2 якоря Возоудитсля;)10 т 1(т 3 сйторд иодвозбсдятел 1; В 1 пряыи.тс;ь 1 иитдция И 11 д) ктор;1 Возб) дите,51; иидуктор ) ПодвОЗбудитсл 1; уирЯВл 51 см 11 ЙВрйи(дОПГПЙС Вьцря)1 П Гс;1 6; 00)Отцу 7ВОЗбуж;1 СШ ОСНОВНОЙ МдцИИ 1: Д)тсИК 8(.тс 1 тОр и 1 х цс 11) я и стр.1, .1 с 11 1.1 к (Г, 1 с 1 О,сумматор 10; геиердто;) 11 сиихрошЗироваиИЫХ ИМПУЛС 01 И ВРЯЩЯОИ 1 ИССЯ ТРДИСфОР)1 с 1.20 10;)ы 12,Возбу;1 итсль В виде обращенного сиихроиП ОГО ГСИСР с 1 ГОРЯ СОСТОИ 1 И 3 И ИДУ КТОР 2 И 51 Кор. Иид)ктор иигс)стс От 1 кря подвозбудитс 151 1 ерсз Вь)ир 51)1 ПГс,1....

Номер патента: 479197

Опубликовано: 30.07.1975

Авторы: Глебов, Карымов, Чижов

МПК: H02K 1/18

Метки: статор, турбогенератора

...упругие шарниры 10 и средние утолщенные части 11, К шатунам 8 с помощью стяжных стержней 12 прикреплен сердечник 13. К двум верхним и двум нижним стяжным стержням 12 прикреплены площадки 14, которые соединены с корпусом 1 шатунами 15 с плоскими упругими шарнирами на концах и упругой продольной податливостью.мутатор турбогенератора работает следующим образом.При укладке сердечника 13 с помощью шатунов 8 на прокладки 7, накладки 5 и петли 4 из-за деформации накладок 5 матернал прокладок 7 перетекает в замкнутом объеме и создает одинаковое давление под всей по 2 п верхностью каждой пятки 9 шатунов 8.При возбуждении вращаемого ротора бегущая эллиптическая деформация поперечного сечения сердечника 1 способствует поочередному...

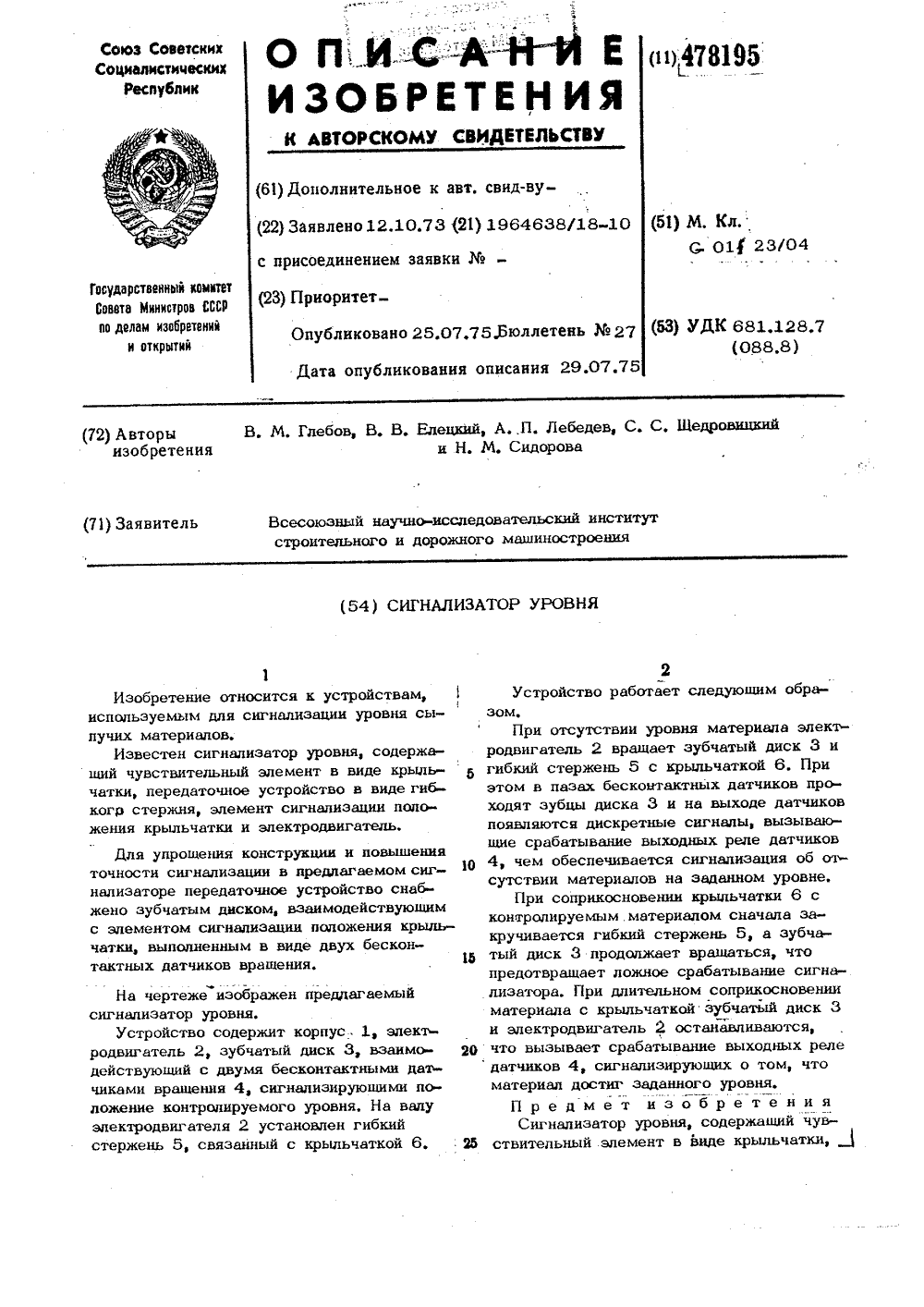

Номер патента: 478195

Опубликовано: 25.07.1975

Авторы: Глебов, Елецкий, Лебедев, Сидорова, Щедровицкий

МПК: G01F 23/04

Метки: сигнализатор, уровня

...в и напизаторе передаточное у жено зубчатым диском, вз с элементом сигнапизации чатки, выполненным в виде тактных датчиков вращения На чертеже изображен предлагасигнапизатор уровня.Устройство содержит корпус . 1,родвигатель 2, зубчатый диск 3, вздействующий с двумя бесконтактнычиками вращения 4, сигнализируюшиложение контролируемого уровня, Нэлектродвигателя 2 установлен гибстержень 5, связанный с крыльчатк ойство работает следующим образом,При отсутствии уровня материала электродвигатель 2 вращает зубчатый диск 3 игибкий стержень 5 с крыльчаткой 6. Приэтом в пазах бесконтактных датчиков прходят зубцы диска 3 и на выходе датчиковпоявляются дискретные сигналы, вызывающие срабатывание выходных реле датчиков1 О 4, чем обеспечивается...

Номер патента: 477904

Опубликовано: 25.07.1975

Авторы: Глебов, Журавлев, Огурцов

МПК: B65G 3/04

Метки: сыпучих, хранилище

...мате сыпается самотеком чео, В случае образованиятакже для полной выыгрузным ом ода в силосе а предотвращение ль изобрете бразования,из силоса с плоским зования на днище а по воздуховод внутренняяористой. игается тем, чт тенка выполнена же изображено п до ая подаорая истую стенку, козрушает своды. чер ище длагаемое моментран с плоским днищемрузки материала,родольныи одной в В результате ачается его зависа исклюке. ии материа ие на самои сте Оно состоит из силоса 1 сднищем 2, облегаемым в исходинии внутренней подвижной стенкполненной из эластичного порисала (типа брезент), закрепленноподвижных стенок 4 силосаипо плоским ом полож ой 3, вы Пре и з обретения Хранилище сь чающее бункер с виде соединенной тпучих м днищем,иалов вклю м в...

Номер патента: 476213

Опубликовано: 05.07.1975

Авторы: Глебов, Долматов, Красильников, Разживина, Репин, Френклер, Харькин

МПК: B66C 1/38

Метки: грузов, грузозахватное, длинномерных

...направлявшими 2, в которых расположены штоки 3 опорной пяты 4. На концах траверсы 1 шарнирно посредством горизонтальных осей закреплены грузовые крюки5, соединенные с помощью гибких тяг 6 сопорной пятой 4. Каждый конец траверсы 1вьополнен с упором 7, взаимодействующим с зо петлей 8 стропа 9, в который заключен пакет 10 круглых лесоматериалов.Устройство работает следующим образом.Застропленный пакет 10 с помощью грузо- захватного устройства доставляется краном на склад. Пакет 10 опускается на землю или на штабель. Г 1 ри дальнейшем опускании грузозахватного устройства строп 9 ослабевает, а опорная пята 4 упирается в пакет 10. Штоки 3 опорной пяты 4 перемещаются в направляющих 2 траверсы 1, которая под действием собственного веса...

Номер патента: 474885

Опубликовано: 25.06.1975

Автор: Глебов

МПК: H02K 19/36

Метки: вращающийся, выпрямитель, тиристорный

...круга в 100.Металлические флажки 4 жестко закрепляются на валу в плоскости пазов импуль- сО сных датчиков, Число флажков зависит от частоты напряжения возбудителя, Так, при частоте 1= 150 гц количество флажков равно трем, располагаемым по окружности через 120. При вращении вала металлические 25 флажки поочередно входят в пазы импульсных датчиков, обеспечивающих при срабатывании прямоугольными импульсами синхронизацию формируемых управляющих импульсов вращающегося тиристорного выпрямителя с 30 соответствующ 1 ми фазными напряжениями3возбудителя переменного тока. Импульсные датчики должны иметь возможность поворота по окружности при первоначальной настройке на углы до 120 (при частоте возбудителя 1 = 150 гц), с тем, чтобы совместить...

Номер патента: 474673

Опубликовано: 25.06.1975

Авторы: Брусов, Глебов, Горшков

МПК: G01B 7/06

Метки: индуктивный, линейных, перемещений

...тем, что, с целью поерений, якорь выполнен дном плече которой жекомпенсатор, а на друмально к ее плоскости ом, при этом масса яко тз условия обеспечения тояния наконечника виИндуктивныи преобр ремещений, содержащ индуктивности, якорь ком, отличающийс вышения точности изм в виде пластины, на о стко закреплен весовои гом - установлен нор вибратор с наконечник ря в сборе выбрана квазистатического сос братора. Изобретение относится к кмерительной технике, а именно киндуктивных преобразователейремещений.Известны индуктивные преобразователи линейных перемещений, содержащие корпус с катушками индуктивности, якорь и вибратор с наконечниками.Цель изобретения - повышение точности измерений преобразователя.Для этого якорь в нем выполнен в виде...

Номер патента: 472789

Опубликовано: 05.06.1975

Авторы: Глебов, Кривоносов, Рюмшина

МПК: B27D 1/08, F16L 55/00

Метки: блок, криволинейных, сборки, склеивания, элементов

...над оправкой 2 ролик 5, выполненный подпружиненным и снабженный фиксируемой рукояткой 6, подающий механизм 7, выполненный в виде поворотной при помощи., например, пцевмоцплицдра 8 с гидрокомпенсатором 9, штанги 10, установленной ца траверсе 11, перемещаемой по направляющим поперек стола 1 при помощи, например, зубчато-реечцой передачи 12, и снабженной ца одном конце шарнирно-прикрепленной подпружиненной прижимной планкой 13 и опо 1)11 ым 1)олином 14, контакти 1 зующим со столом 1, а на другом конце втулкой 15, закрепленной ца оси поворота штанги 1 О.Устройство работает следуюцтим образом.Деталь а поступает на стол 1, откуда прижимной планкои 13 штацгп 10, действующей472789 5 и 1 д Изд. ЛЪ 772 Заказ 2127)5 Тираж 61 Подписно...

Номер патента: 458494

Опубликовано: 30.01.1975

Автор: Глебов

МПК: B65G 69/20

Метки: бревен, воде, механизм, подачи

...конструкциям и оборудованию для сортировки бревен на воде и может быть использовано в лесной и деревообрабатьввающей промышленности,Известные механизмы подачи бревен по воде, включающие раму и продольный цепной транспортер не надежны в,работе и имеют слоиную конструкцию.Целью изобретения является упрощение кэнструкции и повышение надежности работы.Для этого продольный цепной транспортер соединен с рамой при помощи приводного вала и выполнен поворотным в вертикальной плоскости, причем свободный коленец транспортера посредством ходовых винтов и амортизаторов связали с рамой механизма подачи.На чертеже изображен механизм подачи бревен по воде, общий вид.Механизм подачи бревен состоит из цепного транспортера 1, установленного на раме под...

Номер патента: 458492

Опубликовано: 30.01.1975

Автор: Глебов

МПК: B65G 65/28

Метки: бревен, бревнотаску, подачи

...25 с сопротивлением 10 ползунком 16 и проводами, соединяющими токовые реле Р 1, Р 2 и магнитные пускатели В, Н, а также конечный выключатель 17 в виде флажков 18. На мостике закреплен гидравлический выталкива тель 19.Устройство работает следующим образом,3Бревна, двигаясь по воде, попадают под винтовой рольганг 3 и образуют щеть, которая перемещается с помощью винтовой нарезки роликов к барабанам. Барабаны, находясь в крайнем нижнем положении, препятствуют дальнейшему продвижению бревен под роль- гангом, Если флажки 18 опускаются вниз, то включаются электромагнитные муфты на приводном валу 4 и втулки 11 барабанов с помощью цепных передач начинают вращаться, Ободы 9 барабанов, находясь в зацеплении с бревном, испытывают сопротивление...

Номер патента: 458440

Опубликовано: 30.01.1975

Автор: Глебов

МПК: B27G 13/16

Метки: круглопалочного, станка, шпиндель

...плечах автоматического уравновешенного моста неодинаковы. В измерительной диагонали моста, появляется разность потенциалов, что вызывает вращение электродвигателя моста в определенном направлении, Движок реохорда перемещается в направлении уравновешивания моста, изменяя сопротивление в обмотке возбуждения двигателя постоянного тока механизма привода шпинделя, Число 4584404оборотов двигателя и корпуса 1 изменяется.Изменяется также и величина центробежной силы, приложенной к штокам. Штоки с ножами 6 лод действием пружин 5 и центробеж 5 ных сил смещаются, передвинув диск 13, и занимают такое положение, при котором зазор у датчика 15 уравнивается с зазором у датчика 16. Такая следящая система позволяет улучшить точность точения...

Номер патента: 457597

Опубликовано: 25.01.1975

Автор: Глебов

МПК: B27B 25/02

Метки: деревообрабатывающего, механизм, подачи, станка

...из нижних вальцов, вид сверху.Механизм включает нижние 1 и верхние 2 приводные вальцы, вилки 3 и 4, раму 5, цепную передачу 6, помещенную внутри рамы 5, приводной вал 7 со звездочкой 8, посаженные на шаровые опоры звездочки 9, гидроцилиндр 10, шарнирно связанный с рамой 4, ось 11 вальца 1, установленную в подшипниках 12, пружины 13 и 14, прикрепленные к вилкам 3 5 и 4, и цепную передачу 15.Устройство работает следующим образом.От привода с помощью цепных передач 6и 15 и звездочек 8, 9 вальцы 1 и 2 получают вращение. Верхний валец 2 с помощью гид роцилиндра 10 опускается на подаваемый материал. В случае неровностей па поверхности материала вилки 3 и 4 вместе с вальцами 1 и 2 поворачиваются па раме 5 и в подшипниках 12 таким образом,...
