Устройство для поперечной подачи деревьев в сучкорезной установке открытого типа

ZIP архив

Текст

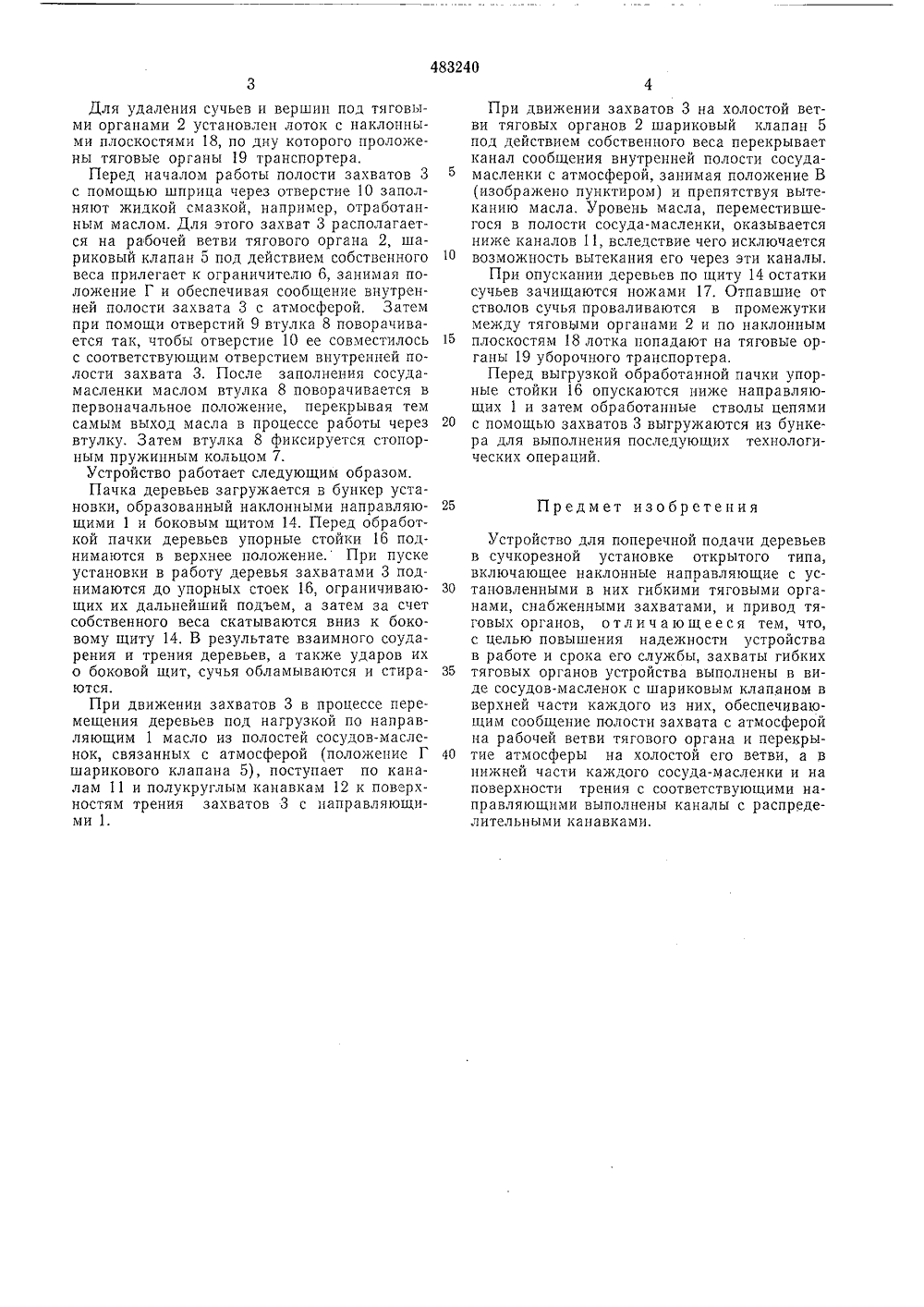

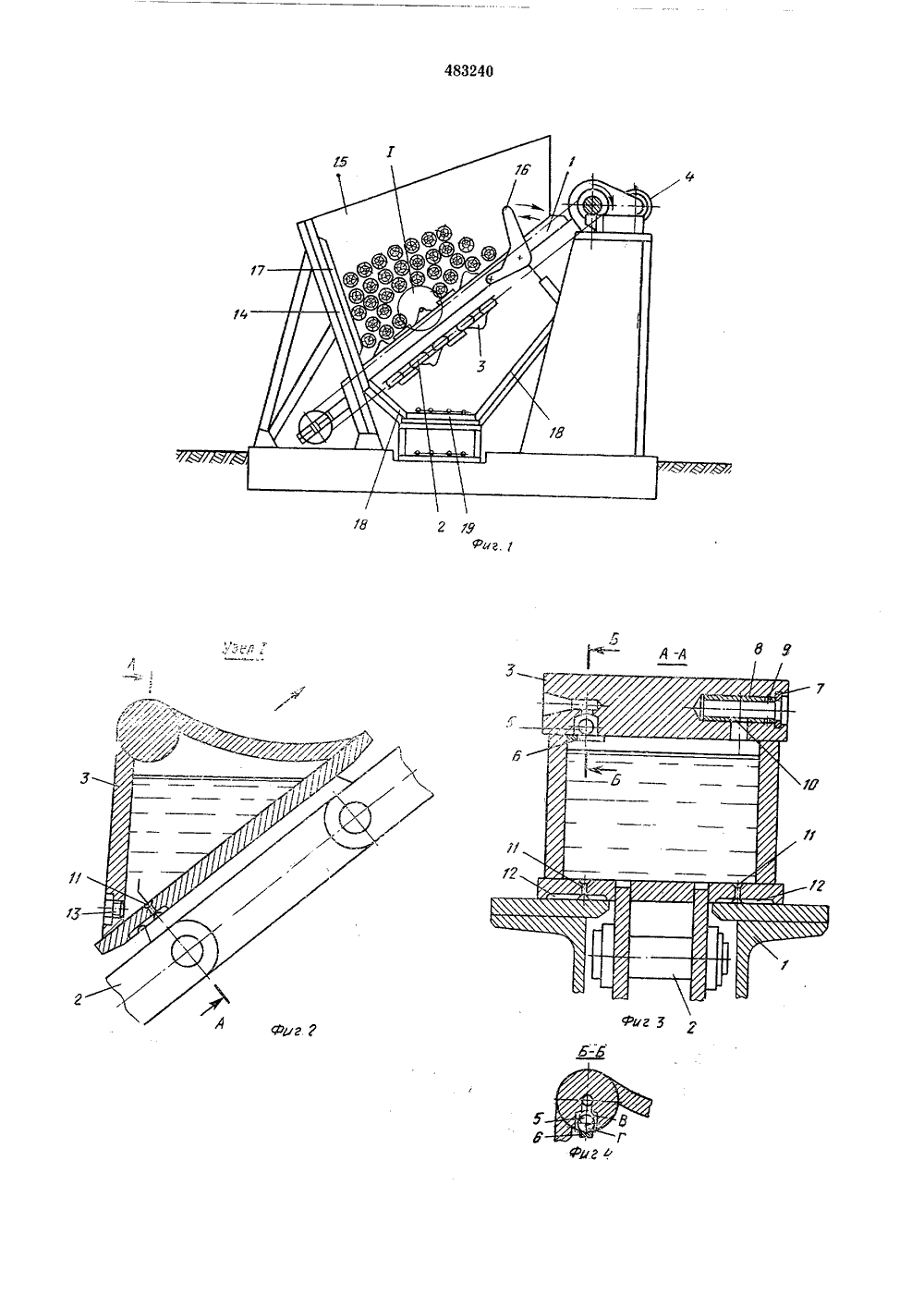

ЬСРГ О 1 йфВектент,5 О П И С АЙ ЙЕ ИЗОБРЕТЕНИЯ и 11 483240 Союз СоветскихСоциалистических Республик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ) Заявлен оединением заявкиГосударственный камит(23) ПриоритетОпубликовано 05,09.75. Бюллетень3Дата опубликования описания 12,12.75 вета Министров СССР 3) УДК 634,0,323.2(088.8) по делам изобретен и открытий(72) Авторы изобретени Б. С. Репин, Я. М В,С,Ха Центральный научи институт механ(71) Заявитель УСТРОЙСТВО ДЛЯ ПОПЕРЕЧНОЙ ПОДАЧИ ДЕРЕ В СУЧКОРЕЗНОЙ УСТАНОВКЕ ОТКРЫТОГО ТИПА Сучкорезнвходит предковым щитоворотнымими 17. ав которой снабхкена боками 15, по 16 и ножаая установка, в сос агаемое устройство, м 14, торцовыми сте упорными стойкам Изобретение относится к оборудованию лесной промышленности,Известно устройство для поперечной подачидеревьев в сучкорезной установке открытоготипа, включающее наклонные направляющие 5с установленными в них гибкими тяговымиорганами, снабженными захватами, и приводтяговых органов,Такое устройство не обеспечивает долговечной и надежной работы направляющих и гибких тяговых органов в результате большоготрения между их поверхностями в рабочейзоне установки.Цель изобретения - повышение надежности устройства в работе и срока его службы, 15Это достигается тем, что захваты гибкихтяговых органов устройства выполнены в виде сосудов-масленок с шариковым клапаном вверхней части каждого из них, обеспечивающим сообщение полости захвата с атмосферой 20на рабочей ветви тягового органа и перекрытие атмосферы на холостой его ветви, а внижней части каждого сосуда-масленки и наповерхности трения с соответствующими направляющими выполнены каналы с распределительными канавками,На фиг. 1 изображено устройство для поперечной подачи деревьев в составе сучкорезной установки открытого типа, вид сбоку;на фиг. 2 - узел 1 на фиг. 1; на фиг. 3 - се чение по А - А на фиг. 2; на фиг. 4 - сечение по Б - Б на фиг. 3.Устройство содержит наклонные направляющие 1, в которых установлены гибкие тяговые органы 2, например цепи, с захватами 3, приводимые в движение от электродвигателя 4. На каждой ветви тяговых органов не менее чем один захват выполнен в виде сосуда-масленки, имеющего в верхней части шариковый клапан 5 с ограничителем 6, обеспечивающим сообщение полости захвата с атмосферой на рабочей ветви тягового органа 2 и перекрытие атмосферы на холостой его ветви. В верхней части захват имеет стопорное пружинное кольцо 7, поворотную втулку-пробку 8 с отверстиями 9 для поворота ее и отверстием 10 для заливки масла в сосуд-масленку 3. В нижней части каждого захвата 3 на поверхности трения с соответствующими направляющими выполнены каналы сверления 11 с распределительными полукруглыми канавками 12. Для периодической промывки захват 3 имеет пробку 13, расположенную у нижнего уровня масла.Для удаления сучьев и вершин под тяговыми органами 2 установлен лоток с наклонными плоскостями 18, по дну которого проложены тяговые органы 19 транспортера,Перед началом работы полости захватов 3 с помощью шприца через отверстие 10 заполняют жидкой смазкой, например, отработанным маслом. Для этого захват 3 располагается на рабочей ветви тягового органа 2, шариковый клапан 5 под действием собственного веса прилегает к ограничителю 6, занимая положение Г и обеспечивая сообщение внутренней полости захвата 3 с атмосферой. Затем при помощи отверстий 9 втулка 8 поворачивается так, чтобы отверстие 10 ее совместилось с соответствующим отверстием внутренней полости захвата 3, После заполнения сосуда- масленки маслом втулка 8 поворачивается в первоначальное положение, перекрывая тем самым выход масла в процессе работы через втулку. Затем втулка 8 фиксируется стопорным пружинным кольцом 7.Устройство р а ботает следующим о бр аз ом.Пачка деревьев загружается в бункер установки, образованный наклонными направляющими 1 и боковым щитом 14. Перед обработкой пачки деревьев упорные стойки 16 поднимаются в верхнее положение. При пуске установки в работу деревья захватами 3 поднимаются до упорных стоек 16, ограничивающих их дальнейший подъем, а затем за счет собственного веса скатываются вниз к боковому щиту 14. В результате взаимного соударения и трения деревьев, а также ударов их о боковой щит, сучья обламываются и стираются.При движении захватов 3 в процессе перемещения деревьев под нагрузкой по направляющим 1 масло из полостей сосудов-масленок, связанных с атмосферой (положение Г шарикового клапана 5), поступает по каналам 11 и полукруглым канавкам 12 к поверхностям трения захватов 3 с направляющими 1.101520 При движении захватов 3 на холостой ветви тяговых органов 2 шариковый клапан 5 под действием собственного веса перекрывает канал сообщения внутренней полости сосуда- масленки с атмосферой, занимая положение В (изображено пунктиром) и препятствуя вытеканию масла. Уровень масла, переместившегося в полости сосуда-масленки, оказывается ниже каналов 11, вследствие чего исключается возможность вытекания его через эти каналы.При опускании деревьев по щиту 14 остатки сучьев зачищаются ножами 17. Отпавшие от стволов сучья проваливаются в промежутки между тяговыми органами 2 и по наклонным плоскостям 18 лотка попадают на тяговые органы 19 уборочного транспортера,Перед выгрузкой обработанной пачки упорные стойки 16 опускаются ниже направляющих 1 и затем обработанные стволы цепями с помощью захватов 3 выгружаются из бункера для выполнения последующих технологических операций,25 Предмет изобретенияУстройство для поперечной подачи деревьевв сучкорезной установке открытого типа, включающее наклонные направляющие с ус тановленными в них гибкими тяговыми органами, снабженными захватами, и привод тяговых органов, отличающееся тем, что, с целью повышения надежности устройства в работе и срока его службы, захваты гибких 35 тяговых органов устройства выполнены в виде сосудов-масленок с шариковым клапаном в верхней части каждого из них, обеспечивающим сообщение полости захвата с атмосферой на рабочей ветви тягового органа и перекры тие атмосферы на холостой его ветви, а внижней части каждого сосуда-масленки и на поверхности трения с соответствующими направляющими выполнены каналы с распределительными канавками.

Смотреть

Заявка

1989219, 21.01.1974

ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО КОНСТРУКТОРСКИЙ ИНСТИТУТ МЕХАНИЗАЦИИ И ЭНЕРГЕТИКИ ЛЕСНОЙ ПРОМЫШЛЕННОСТИ

РЕПИН БОРИС СЕРГЕЕВИЧ, ГЛЕБОВ ЯКОВ МИХАЙЛОВИЧ, ДОЛМАТОВ ВЛАДИМИР ТИМОФЕЕВИЧ, КРАСИЛЬНИКОВ БОРИС НИКОЛАЕВИЧ, ХАРЬКИН ВАЛЕРИЙ СТЕПАНОВИЧ, ФРЕНКЛЕР МИЛИЦА НИКОЛАЕВНА, ПИТЬКО ГРИГОРИЙ СЕРГЕЕВИЧ

МПК / Метки

МПК: B27G 1/00

Метки: деревьев, открытого, подачи, поперечной, сучкорезной, типа, установке

Опубликовано: 05.09.1975
