Система регулирования электропитания фильерного питателя

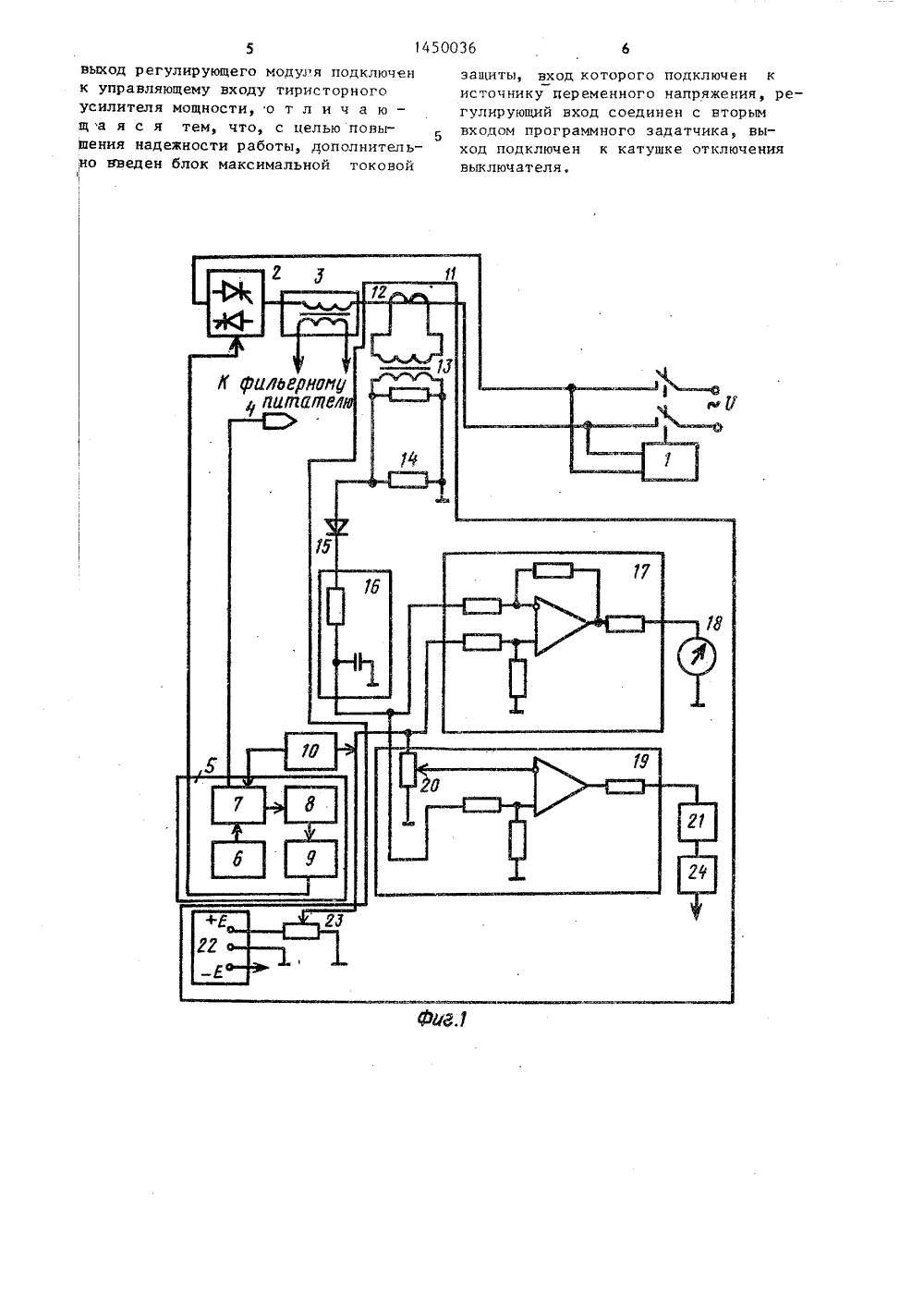

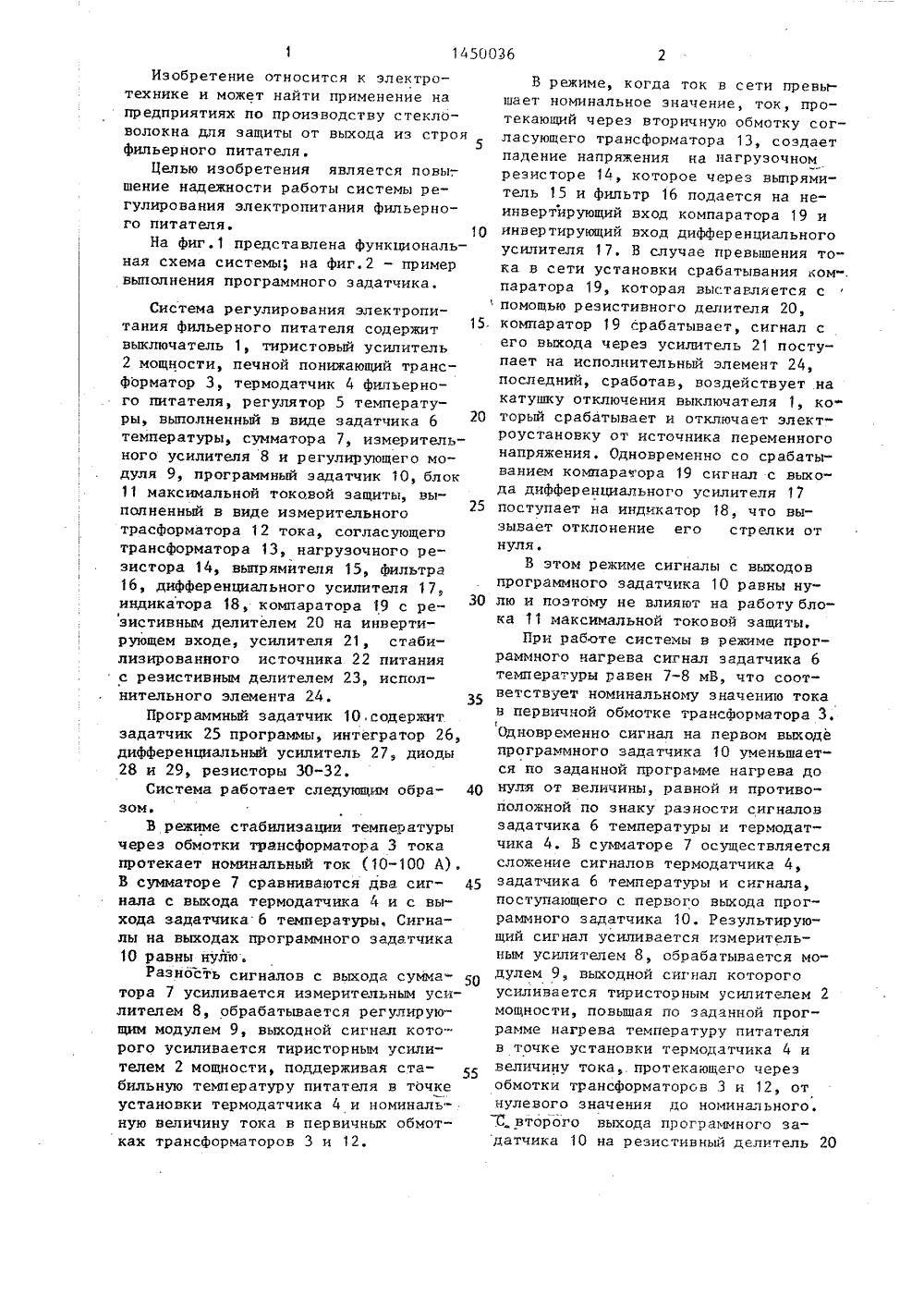

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 9)8 0.0 Н 3 08 МЕИРАВ 1 ЮагБ)Бщ . Е ИЗ ТЕНИЯ СВИДЕТЕЛЬСТ Н АВТОРСН,925 (О ащитанергия,(56) Федосее электрически 1976, с. 58.Документа технологию п локна по кон фирмы 1)1000 АЬ А.М сис йная М е с ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯ ПРИ ГКНТ СССРОПИС НИ тем. Э ция на одностадийную оизводства стеклово ракту 46 01/92200-11. ПУСКАМ, Англия, 1980(54) СИСТЕМА РЕГУЛИРОВАНИЯ ЭЛЕКТРОПИТАНИЯ ФИЛЬЕРНОГО ПИТАТЕЛЯ(57) Изобретение относится к электротехнике и может найти применение напредприятиях по производству стекловолокна для защиты от выхода из строяфильерного питателя. Цель изобретения - повышение надежности работысистемы регулирования электропитанияфильерного питателя. Данная системаосуществляет защиту фильерного питателя от перегрузки и перегрева, приэтом в системе производится с по".мощью программного задатчика изменение уставки срабатывания блока максимальной токовой защиты. 2 ил.Изобретение относится к электротехнике и может найти применение на предприятиях по производству стекловолокна для защиты от выхода из строя5 фильер ного питателя.Целью изобретения является повы-, шение надежности работы системы регулирования электропитания фильерного питателя. 10На Фиг.1 представлена функциональная схема системы; на Фиг.2 - пример выполнения программного задатчика,Система регулирования электропитания фильерного питателя содержит выключатель 1, тиристовый усилитель 2 мощности, печной понижающий трансформатор 3, термодатчик 4 фильерного питателя, регулятор 5 температуры, выполненный в виде задатчика 6 температуры, сумматора 7, измерительного усилителя 8 и регулирующего модуля 9, программный задатчик 10, блок 11 максимальной токовой защиты, вы 25 полненный в виде измерительноготрасформатора 12 тока, согласующего трансформатора 13, нагрузочного резистора 14, выпрямителя 15, Фильтра 16, дифференциального усилителя 17, индикатора 18, компаратора 19 с резистивным делителем 20 на инвертирующем входе, усилителя 21, стабилизированного источника 22 питания с резистивным делителем 23, исполнительного элемента 24. 35Программный задатчик 10, содержит задатчик 25 программы, интегратор 26, дифференциальный усилитель 27, диоды 28 и 29, резисторы 30-32.Система работает следующим обра зом.В режиме стабилизации температуры через обмотки трансформатора 3 тока протекает номинальный ток (10-100 А). В сумматоре 7 сравниваются два сиг нала с выхода термодатчика 4 и с выхода задатчика 6 температуры. Сигналы на выходах программного задатчика 10 равны нулю.Разность сигналов с выхода сумма тора 7 усиливается измерительным усилителем 8, обрабатывается регулирующим модулем 9, выходной сигнал которого усиливается тиристорным усилителем 2 мощности, поддерживая стабильную температуру питателя в точке установки термодатчика 4 и номинальную величину тока в первичных обмотках трансформаторов 3 и 12. В режиме, когда ток в сети превьг шает номинальное значение, ток, протекающий через вторичную обмотку согласующего трансформатора 13, создает падение напряжения на нагрузочном резисторе 14, которое через выпрямитель 15 и фильтр 16 подается на неинвертирующий вход компаратора 19 и инвертирующий вход дифференциального усилителя 17, В случае превышения тока в сети установки срабатывания ком". паратора 19, которая выставляется с помощью резистивного делителя 20, компаратор 19 срабатывает, сигнал с его выхода через усилитель 21 поступает на исполнительный элемент 24, последний, сработав, воздействует .на катушку отключения выключателя 1, который срабатывает и отключает элект" роустановку от источника переменного напряжения. Одновременно со срабатыванием компаратора 19 сигнал с выхода дифференциального усилителя 17 поступает на индикатор 18, что вызывает отклонение его стрелки от нуля.В этом режиме сигналы с выходов программного задатчика 10 равны нулю и поэтому не влияют на работублока 11 максимальной токовой защиты,При работе системы в режиме программного нагрева сигнал задатчика 6 температуры равен 7-8 мВ, что соответствует номинальному значению тока в первичной обмотке трансформатора 3. (Одновременно сигнал на первом выходе программного задатчика 10 уменьшается по заданной программе нагрева до нуля от величины, равной и противоположной по знаку разности сигналов задатчика 6 температуры и термодатчика 4. В сумматоре 7 осуществляется сложение сигналов термодатчика 4, задатчика 6 температуры и сигнала, поступающего с первого выхода программного задатчика 10. Результирующий сигнал усиливается измерительным усилителем 8, обрабатывается моцулем 9, выходной сигнал которого усиливается тиристорным усилителем 2 мощности, повышая по заданной программе нагрева температуру питателя в точке установки термодатчика 4 и величину тока, протекающего через обмотки трансформаторов 3 и 12, от нулевого значения до номинального. .С второго выхода программного задатчика 10 на резистивный делитель 20в момент включения поступает сигнал, противоположный по знаку сигналу, который имеется на подвижном контакте резистивного делителя 20 при номинальном значении тока в первичной об мотке трансформатора 3, Эти два сигнала (частично) компенсируются таким, образом, что в первый момент при токе в первичной обмотке трансформатора 3, равном нулю, блок 11 защиты настроен на отключение объекта от сети при величине тока в первичной обмотке трансформатора 3, достигающей всего 203 от номинального рабочего значения. В процессе разогрева фильерного питателя сигнал на первом выходе программного эадатчика 10 уменьшается, ток в первичной обмотке трансформатора 3 непрерывно увеличивается от нулевого до номинального значения, сигнал на втором выходе программного задатчика 10 также уменьшается, поэтому с подвижного контакта резистивного делителя 20 выдается сигнал установки токовой защиты, который возрастает в соответствии с программой нагрева (установка следит за температурой питателя).Работа программного задатчика 10 в режиме при перерывах электропитания происходит следующим образом. В этом режиме происходит разряд конденсатора интегратора 26 через входное сопротивление микросхемы. При включении питания выходной сигнал интегратора 26 становится равным нулю, а на выходе дифференциального усилителя 27 и на выходах программного задатчика 10 сигналы достигают своего максимально 40 го значения.В режиме программного разогрева 1происходит процесс заряда конденсатора интегратора 26, длительность протекания кЬторого скорость нарас 45 тания выходного напряжения интеграто ра) зависит от уровня входного сигнала, поступающего с выхода задатчика 25 программы; который предствляет собой переменный резистор, неподвижные50 контакты которого подключены к источнику питания, а подвижный - к входу интегратора 26. Подвижный контакт устанавливают вручную. В режиме интегрирования на выходе интегратора 2655 формируется монотонно возрастающий сигнал, который инвертируется дифференциальным усилителем 27 и преобразуется в монотонно убывающий на вы-,ходе дифференциального усилителя 27 и выходах программного задатчика 10.В режиме стабилизации температурывыходной сигнал интегратора 26 достигает своего максимального значения, а сигналы на выходах программного задатчика 10 становятся равными нулю.Задатчик 6 температуры программного нагрева не перестраивается. Задатчик 6 температуры имеет ручную настройку и настраивается один раз на номинальное рабочее значение ЭДС термодатчика 4 при пуске фильерного питателя. Настройка задатчика 6 температуры остается постоянной как в режиме программного нагрева, так и в режиме стабилизации тепературы.По завершении разогрева сигнал свторого выхода программнога задатчи" ка 10 становится равным нулю, порог срабатывания блока 11 максимальной токовой защиты становится равен тому значению, на которое он был настроен в режиме стабилизации температур при номинальном токе.Хаким образом, система позволяет осуществить защиту с высокой степенью точности при превышении номинального тока на 207, причем как в режиме стабилизации температуры, когда ток практически не меняется, так и в режиме разогрева, когда ток возрастает с нулевого до номинального рабочего значения, предотвращая тем самым выход из строя дорогостоящего оборудования, повышает надежность защиты фильерного питателя.Ф о р м у л а и з о б р е т.е н и яСистема регулирования электропитания фильерного питателя, содержащая подключенные к источнику переменного напряжения выключатель, последовательно соединенные тиристорный усилитель мощности, печной понижающий трансформатор, к вторичной обмоткекоторого подключен термодатчик, предназначенный для установки на фильерном питателе, регулятор температуры, выполненный в виде последовательно соединенных задатчика температуры, сумматора, измерительного усилителя и регулирующего модуля, при этом первый вход сумматора подключен к выходу термодатчика, второй вход - к пер" вому выходу программного задатчика,.выход регулирующего модуля подключенк управляющему входу тиристорногоусилителя мощности, о т л и ч а ю -щ а я с я тем, что, с целью повышения надежности работы, дополнительно введен блок максимальной токовой защиты, вход которого подключен кисточнику переменного напряжения, регулирующий вход соединен с вторымвходом программного задатчика, выход подключен к катушке отключениявыключателя,145003 б Редактор С.Пекарь ректор В.Романенко дпис но Производственно-полиграФическое предприятие, г. Ужгород, ул. Проектная, 4 ставитель Л,Воропахред М.Дидык Заказ б 972/51 Тираж б 51НИИПИ Государственного комитета по изобретени1 1 3035 р Москва у Ж 35Раушска открытиям при ГКНТ ССС
