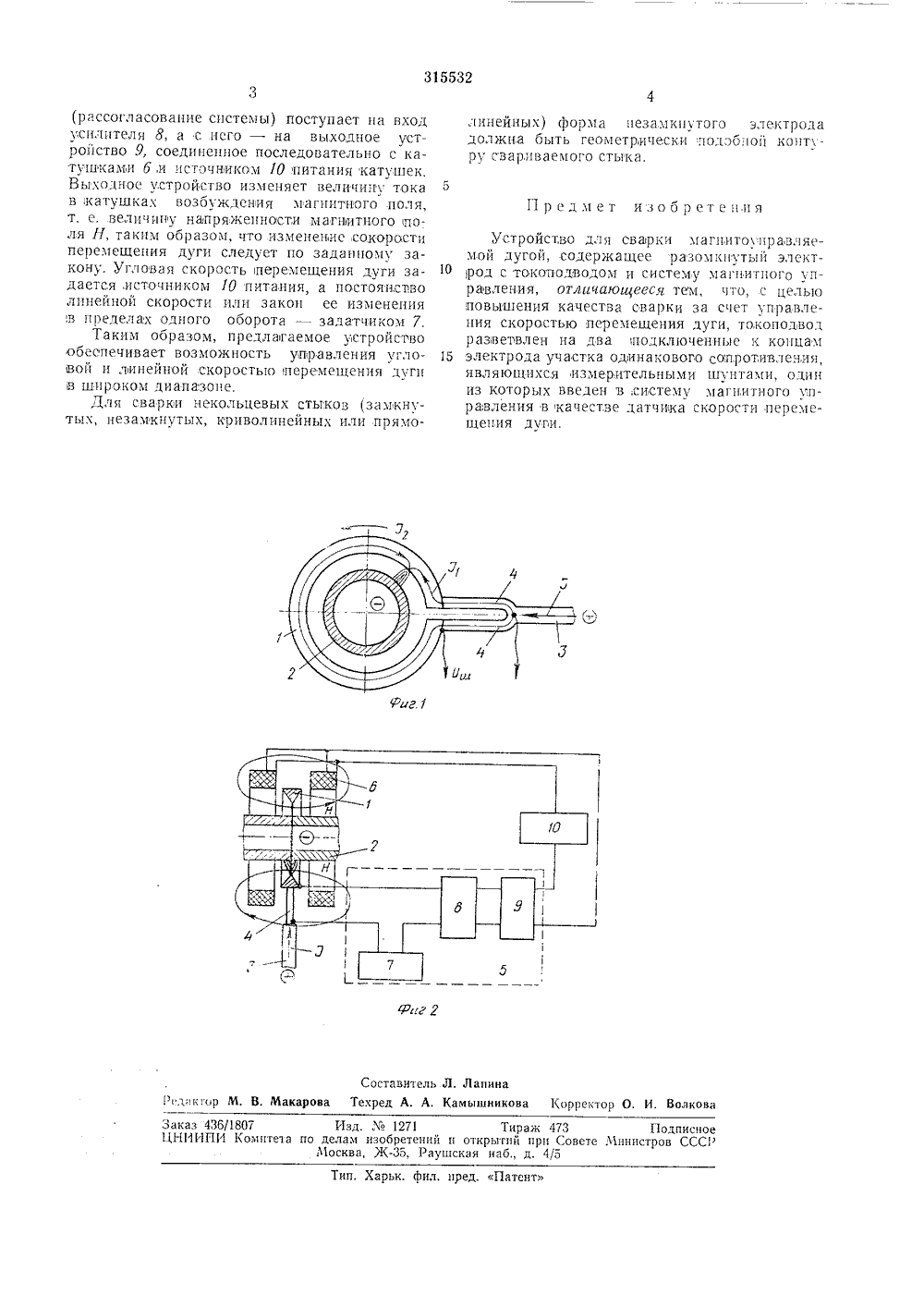

ЗИ 532 ОП ИСАНИЕИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советскяв Социалистических Республик/О омитет по делам оединением аящириоритет -зобретеиии и открытипри Совете МинистровСССР Опубликовано 01. 1971. Бюллетень29 Д:сс"и л 3 аявител СТРОЙСТВО ДЛЯ СВАРКИ МАГНИТОУПРАВЛЯЕМ УГО Изобретение относится к технике сварки м агнитоупр авля емой дугой стыков произвольной конфигурации, наотример кольцевых, и может быть использовано в различных отраслях машиноспроения.Известно устройство для сварки магнитоуправляемой дугой, содержащее разомкнутый электрод с токоподводом,и систему магнитного управления.С целью ,повышения качества сварки за счет управления скоростью перемещения дуги в предложенном устройстве токаподвод разветвлен на два подключенные к концам электрода.На фиг. 1 показано овредложенное устройство; на фиг. 2 - блок-,схема устройства.Разомкнутый электрод 1 расположен концентрично относительно,свариваемого стыка 2. Подвод тока к обоим кояцам электрода осуществляют с токаподвода 3, который разветвлен,на два участка 4, являющихся изхтерительными шунтами.При этом сварочный ток 1 разветвляется на две составляющих 1 и 12, величины которых обратно пропорциональны длинам участков электрода между точкой горения дуги и точками соединевия каждого из участков токаподвода с электродом. Например, при перемещении дуги в направлении, указанном стрелкой, составляющая 1, тока уменьшается,а составляющая 1 а - увеличивается, хотя нх сумма остается равной 1, Таким образом, изменение двух составляющих 1 и 1 а тока отражает скорость перемещения дуги, и, изме ряя одну из них, можно контролировать положение и скорость перемещения дуги по электроду, В качестве измерительного шунта в предлагаемом устройстве попользуется один из участков токоподвода, с которого снлмает ся напряжение У ппропорциональное составляющей 1 тока. При постоянных параметрах сварочного контура величины составляющих 1 т и 1 з тока олределяются суммарными сопротивлениями соответствующих участков элект рода и участков токаподвода, Поэтому дляболее полного выявления переменной составляющей тока 1 п 1, отражающей линейную скорость перемещения дуги но электроду, электрическое сопротивление каждого участка токоподвода должно быть намного меньше полного сопротивления разомкнутого электрода, изготовленного из материала с высокотм удельным электрическим сопротивлением,Один из измерительных шунтов 4 токопод вода 3:включен в цепь Б обратной связи катушек 6 возбуждения магнитного поля, Полученная при этом электрическая цепь представляет собой следящую систему по скорости перемещения дуги, Действительно, суммарный сигнал с нзвтернтельного шупта н задатчика 7315532 Предмет изобретения Составитель Л, Лапина Род:.кгор М, В, Макарова Техред А. А, Камышникова Корректор О, И. ВолковаЗаказ 436/1807 Изд.1271 Тирак 473 ПодписноеЦНИИПИ Комитета по делам изобретений п открытий прп Совете Министров СССР Москва, Ж-зо, Раушскан наб., д. 4/5 Тип. Харьк. фил. пред. Патент(рассогласование системы) поступает на вход усилителя 8, а с него - на выходное устройство 9, соедие 1 шое последовательно с катушками 6,и источииком 10 питания катушек, Выходное устройство изменяет величину тока в катушках возбуждсния магнитного поля, т, е. величину напряженности магнитного доля Н, таким образом, что изменение сокоростц перемещения дуги следует по заданному закону. Угловая скорость перемещения дуги задается, источником 10 питания, а постоянство линейной скорости или закон ее изменения в пределах одного оборота - задатчиком 7.Таким образом, предлагаемое устройство обеспечивает возможность управления угловой и линейной скоростью перемещения дуги в широком диапазоне.Для сварки некольцевых стыков (замкнутых, незамкнутых, криволинейных или прямолинейных) форма незамкнутого электрода должна быть геометрически подобной конт- ру свариваемого стыка. Устройство для сварки магпитоуправляемой дугой, содержащее разомкнутый элект род с токоподводом и систему магнитного управления, отличающееся тем, что, с целью повышения качества сварки за счет управления скоростью перемещения дуги, токоподвод разветвлен на два подключенные к концам 15 электрода участка одинакового сопротивления,являющихся измерительными шунтами, один из которых введен в,систему магнитного управления в качестве датчика скорости перемещения дчги.
