G05F — Системы регулирования электрических или магнитных величин
Устройство для регулирования напряжения на индуктивно активной нагрузке постоянного тока
Номер патента: 149459
Опубликовано: 01.01.1962
Авторы: Иванчук, Липман, Рувинов
МПК: G05F 1/20
Метки: активной, индуктивно, нагрузке, постоянного
...протекает ток, определяемый соотношением;Ло 149459При подаче управляющего сигнала, полностью открывающего управляемый диод, к нагрузке прикладывается двухполупериодное выпрямленное напряжение и среднее значение тока нагрузки будет определяться соотношением:1= =09 -2 р 2 Ц (/-йтак как в двухполупериодном выпрямителе, в отличие от однополупериодного, постоянная составляющая выпрямленного тока при отсутствии сопротивления в цепи переменного тока не зависит от величины реактивной составляющей сопротивления нагрузки.Отношение среднего значения тока нагрузки 1(при полностью открытом управляемом диоде) к току холостого хода 1(при закрытом диоде) определится соотношением:и1 нК = - " = " = 4 Т,1 но нЕ,где Т= -- постоянная времени нагрузки,1...
Регулятор напряжения смещения
Номер патента: 149464
Опубликовано: 01.01.1962
Автор: Киселев
МПК: G05F 1/52
...смещения посредством нелинейного делителя на стабилотроне 4 коронного разряда, о печивающим повышенный коэффициент передачи возрастающего напряжения смещения. В момент паузы лампа 2 первого каскада почти полностью закрыта за счет соответствующей разницы падений напряжений на опорном кремниевом стабилотроне 5, через который идет очень небольшой ток покоя лампы 2, и сопротивлении б, включенном последо. вательно с сопротивлением 7 и стабилотроном 4. Второй каскад усилителя во время паузы открыт. В момент, когда модуляторная лампа 8 открывается серией импульсов в виде пачки с небольшой скважностью, лампа первого каскада открывается, а второго закрывается, что обеспечивает резкое уменьшение динамического сопротивления регулируюе в сныи...
149819
Номер патента: 149819
Опубликовано: 01.01.1962
МПК: G05B 11/00, G05F 1/66, H05B 6/68 ...
Метки: 149819
...подается на вход усилителя 3напряжения, настроенного на частоту 2,1 мги. Усиленное напряжениедалее детектируется детектором 4. Выпрямленное напряжение подаетсяна управляющую сетку лампы усилителя 5 постоянного тока, в анодную цепь которой включено сопротивление подогрева термостата б.Дифференциальный трансформатор выполнен на двух ферритовыхкольцах 7 и 3. Первичная обмотка трансформатора - общая дляобоих колец, Две секции вторичной обмотки трансформатора включены встречно. Ферритовые кольца разделены текстолитовой подкладкой, Кольца и прокладка имеют воздушный зазор цилиндрическойформы, в котором размещается ферритовый сердечник 9. В качествематериала для сердечника взят феррит марки Ф, а для колец - .феррит марки Ф-б 00. Геометрическ.е...
Интегральное устройство для стабилизации источников напряжения
Номер патента: 150138
Опубликовано: 01.01.1962
Автор: Герхард
Метки: интегральное, источников, стабилизации
...относительно потенциала шасси напряжению на выходе схемы в точке 8.При превышении напряжения источника заданного напряжения в точке 9 появится положительный сигнал, который при размыкании переключателя 5 вызовет уменьшение напряжения в точке 10 на одну ступень. Величина этой ступени будет определяться величиной превышения напряжения в точке 9 и коэффициентом усиления лампы 1. Это изменение напряжения будет передано через переключатель б, с емкости 3 на150138 Предмет изобретения Интегральное устройство для стабилизации источников напряжения, содержащее фиксирующие и усилительные каскады, о т л и ч а ю щ е е с я тем, чго, с целью повышения точности стабилизации, к одному или нескольким каскадам, служащим для периодической...
Высоковольтный полупроводниковый стабилизатор напряжения
Номер патента: 150884
Опубликовано: 01.01.1962
Автор: Дусавицкий
МПК: G05F 1/569
Метки: высоковольтный, полупроводниковый, стабилизатор
...напряжениекоторой не превышает предельно-допустимого напряжения транзистора.Сущность изобретения поясняется чертежом, на котором показанапринципиальная электрическая схема предпагаемого стабилизатора.На входе стабилизатора включены две секции нестабилизированного источника питания, напряжение которых соответственно равноЦ и Уг,При различных режимах работы стабилизатора напряжение на проходном транзисторе 1 никогда не будет превышать величины напряжения У, секции источника питания.Это объясняется тем, что транзистор 1, диод 2 и секция источникапитания с напряжением О, образуют замкнутый контур, внутри которого э.д.с. не превышает Ь,.Диод 2 при нормальной работе стабилизатора всегда заперт, таккак потенциал эмиттера транзистора 1...
Стабилизатор напряжения переменного тока
Номер патента: 151712
Опубликовано: 01.01.1962
Автор: Розов
МПК: G05F 3/06
Метки: переменного, стабилизатор
...это тем, ч питанияного, насыщенного диода п н один ттор, две первичные обмотк рого вклюгая к выходу схемы.На чертеже изображена схема предлагаемого с абилизатора напряжения переменного тока.Стабилизатор собран по схеме с дроссельным магнитнымлем с внутренней положительной обратной связью и содержи сель ДН, трансформатор Тр 2 и полупроводниковые диоды Д 1, и Д 4. Регулирование тока дросселя ДН насыщения осуществляется от цепи с насыщенным диодом Д, цепь накала которого питается от трехПредмет изобретен ия. Стабилизатор напряжения, переменного тока, от л и ч а ю щ и й с я тем, что, с целью повышения коэффициента стабилизации, упрощения процесса производственной регулировки и понижения стоимости, в нем для питания цепи...
Способ и устройство для стабилизации тока
Номер патента: 152252
Опубликовано: 01.01.1962
Автор: Мяздриков
МПК: G05F 3/08
Метки: стабилизации
...непрерывной прокачки увлажненного газа или посредством защиты их от высыхания с помощью герметизации корпуса устройства.Регулируемая путем изменения числа горящих элементарных газо- разрядных промежутков при изменении напряжения величина тока на участках стабилизации практически не зависит от величины сопротив ления 4, включенного во внешшою цепь. При этом используют участок, 152252 Предмет изобретения 1. Способ стабилизации тока, основанный на принципе использования газового разряда, о т л и ч а ю щ и й с я тем, что, с целью существенного упрощения процесса стабилизации тока, величину тока регулируют путем изменения числа горящих элементарных газоразрядных промежутков при изменении напряжения и используют участок вольтамперной...
152666
Номер патента: 152666
Опубликовано: 01.01.1963
Метки: 152666
...указанного недостатка в предлагаемом стабилизаторе напряжения в катодную цепь усилительной лампы включен транзистор типа п-р-п, на вход которого подается сигнал отклонения. Такая схема позволяет упростить устройство стабилизатора, сохранив при этом высокий коэффициент стабилизации.На чертеже изображена схема предлагаемого стабилизатора напряжения.Для повышения коэффициента усиления усилителя применена однокаскадная схема. Как видно из схемы, в катодную цепь усилительной лампы включен транзистор Т типа г-р-и. Сигнал рассогласования подается на базу транзистора Т. Усиленный сигнал снимается с сопротивления анодной нагрузки.Так как работа транзистора без захода в область отсходит в гораздо меньших пределах изменения входногочем...
152667
Номер патента: 152667
Опубликовано: 01.01.1963
Метки: 152667

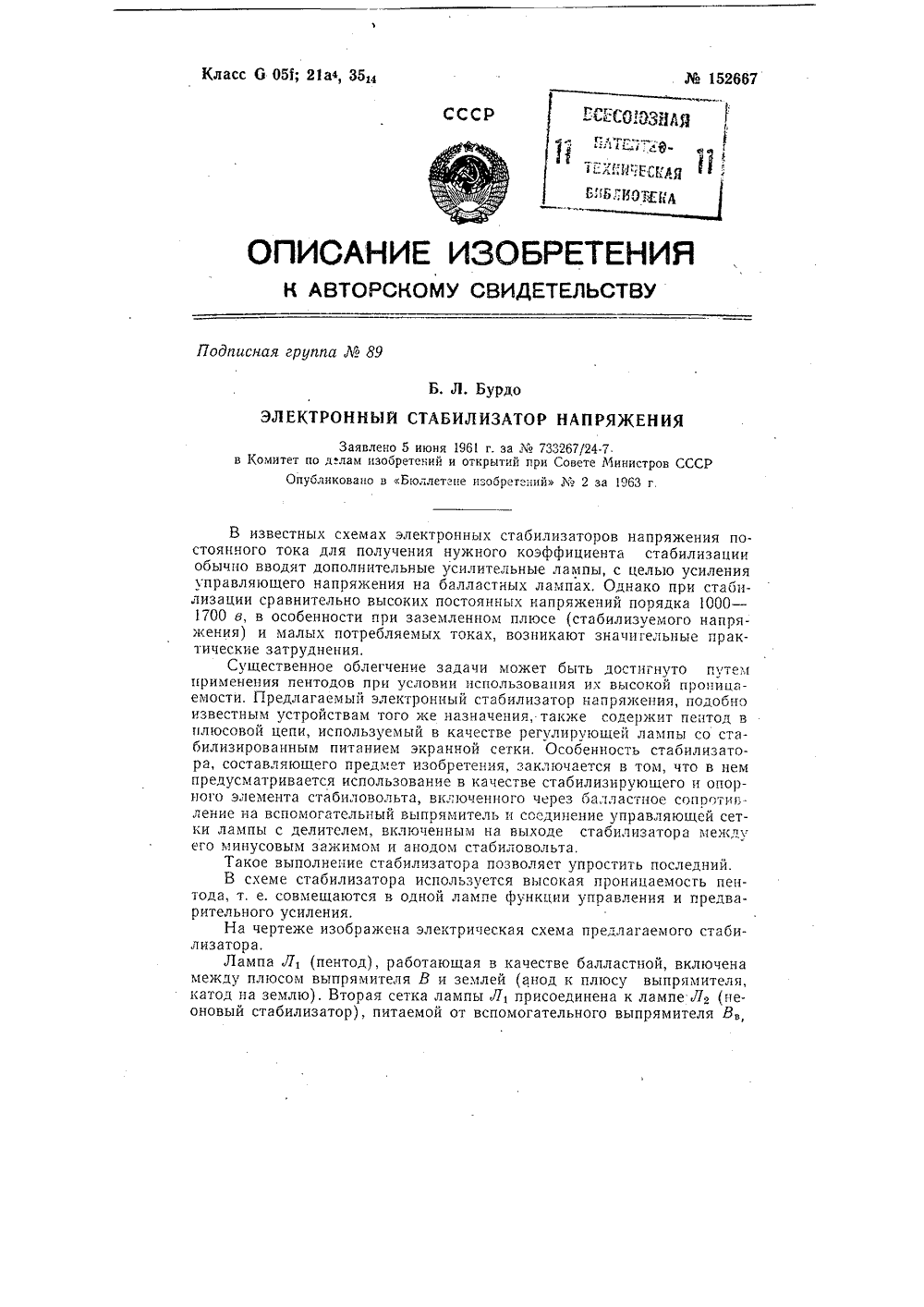

...лампе функции управления и предварительного усиления.На чертеже изображена электрическая схема предлагаемого стабилизатора,Лампа Л 1 (пентод), работающая в качест ластной, вк между плюсом выпрямителя В и землей (ано су выпря катод на землю). Вторая сетка лампы Л, прис а к лампе оновый стабилизатор), питаемой от вспомогат выпрямит152667 Предмет изобретения Электронный стабилизатор напряжения постоянного тока с пентодом в плюсовой цепи, используемым в качестве регулирующей лампы, питание экранной сетки которой стабилизировано, о т л и ч а ю щ и й с я тем, что, с целью упрощения стабилизатора, в качестве стабилизирующего и опорного элемента применен стабиловольт, включенный через балластное сопротивление на вспомогательный выпрямитель,...
152668
Номер патента: 152668
Опубликовано: 01.01.1963
МПК: G05F 1/569
Метки: 152668
...коллектор - эмиттер транзистора Т, питаемого от источника напряжения Ь,подключена цепочкаиз последовательно соединенных кремниевых стабилитронов В в обратном направлении и сопротивления Я подобранного таким образом,чтобы оно, с одной стороны, не влияло на снятие перенапряженийкремниевыми стабилитронами, а с другой стороны обеспечивало надежное срабатывание реле Р, обмотка которого включена параллельно этому сопротивлению.Кратковременные перенапряжения на участке коллектор - эмиттер транзистора Т надежно и мгновенно (инерционность срабатывания кремниевыхстабилитронов составляет величину порядка 10 - осек)снимаются цепочкой, состоящей из кремниевых стабилитронов 0 и согротивления Й.Поскольку длительность кратковременных перенапряжений...
152896
Номер патента: 152896
Опубликовано: 01.01.1963
МПК: G05F 1/56
Метки: 152896
...и источник эталонного напряжения Евггг, Как и для любого импульсного стабилизатора для сглаживания пульсаций выходного напряжения необходимо на выходе стабилизатора включить. фильтр ф. Однако принципиального значения для работы схемы наличие фильтра не имеет.Трансформатор Тр выполняется с насыщающимся сердечником. Его первичная обмотка включена параллельно источнику постоянного напряжения Сгчерез источник опорного напряжения Ео, действующего встречно напряжению г.,г. Вторичная обмотка трансформатора подключена через сопротивление Л к входу транзистора Т,Включение эталонного источника последовательно с первичной обмоткой трансформатора коренным образом влияет на работу схемы,В данной схеме время открытого состояния транзистора Т...
152914
Номер патента: 152914
Опубликовано: 01.01.1963
МПК: G05F 3/02
Метки: 152914
...схема стабилизации переменного напряжения без искажения кривой тока основана на принципе подачи компенсационного сигнала со входа 1 стабилизатора через фотоэлектрическую ячейку (осветитель 2, сопротивление 3 и фотосопротивление 4) на выход 5. Компенсационный сигнал образуется на выходе 5 благодаря тому, что сопротивление фотосопротивления 4 обратно пропорционально напряжению на осветителе 2. Однако для получения достаточно высокой степени стабилизации в пределах изменения входного напряжения необходимо, чтобы зависимость фототока фотосопротивления 4 от напряжения на осветителе 2 имела линейный характер.Как показали эксперименты, зависимость фототока фотосопротивия 4 типа ФСК(при постоянном напряжении на фотосопротивле 4)...
153307
Номер патента: 153307
Опубликовано: 01.01.1963
Метки: 153307
...следующими параметрами: Т - типа П 209 А; Д - на 8 в, 0,5 а; Ят - 6 ом; Яз - 49 ом; Рз - 75 ом.В указанном стабилизаторе при изменении входного напряжения от 1 б до 20 в и сопротивления нагрузки от 0 до 3,5 ом, ток нагрузки отклоняется от величины 1 а не более чем на 0,3 в/в. Предмет изобретения Стабилизатор тока с проходным транзистором, включенным в плюсовую цепь и управляемым от разности между падением напряжения на сериесном сопротивлении в эмиттерной цепи транзистора и напряжением опорного стабилитрона, отл и ч а ю щи йс я тем, что, с целью повышения коэффициента стабилизации по входному напряжению, между эмиттером транзистора и отрицательным полюсом источника питания включено сопротивление, через которое подается ток...
153308
Номер патента: 153308
Опубликовано: 01.01.1963
МПК: G05F 1/571
Метки: 153308
...Яв цепи нагрузки.При токе нагрузки, не превышающем номинальный, транзистор Т запеот и схема защиты не влияет на работу стабилизатора. При увеличении тока нагрузки увеличивается падение напряжения на измерительной цепочке Дл - й, транзистор приоткрывается, запирая регули. рующий транзистор Т . Напряжение на выходе падает, приводя к уменьшению напряже 1 лие на сопротивлении Яо, образующем вместе с опорным диодом До нелинейный делитель выходного напряжения.153308 Напряжение на Ро при соответствующем выборе Ро и Рпадает значительно быстрее, чем на измерительной цепочке Д - Л, что обеспечивает лавинообразное запирание регулирующего транзистора. Для под,фржания Трв запертом состоянии необходимо, чтобы потенциал .базы Т, был...
154299
Номер патента: 154299
Опубликовано: 01.01.1963
МПК: G05F 1/14
Метки: 154299
...обмотка Т и вторичная обмотка У,. Последовательно с резонансной обмоткой РР и конденсатором Сг 1РР включена первичная оомотка В 1 вспомогательного трансформатора Т,. Его вторичная обмотка К" включена последовательно со вторичной обмоткой Ф и компенсационной обмоткой %" стабилизатора.При таком выполнении электромагнитного стабилизатора напряжение Сl на его выходе представляет собой сумму или разность напряжений: стабилизированного напряжения У с, и напряжения Г на вторичной обмотке вспомогательного трансформатора.При малом токе У нагрузки мощность из резонансного контура передается частично во вторичную обмотку Р" вспомогательного трансформатора, в результате чего напряжение Г на этой обмотке добавляется к стабилизированному...
154321
Номер патента: 154321
Опубликовано: 01.01.1963
Метки: 154321
...включенных в каждое плечо катодной группы и управляемых сеточным напряжением.На чертеже показана принципиальная электрическая схема одного из возможных зариантов предлагаемого регулируемого выпрямителя трехфазного тока.Анодная труппа вентилей этого выпрямителя собрана на полупроводниковых диодах 1 Д - 9 Д. Число последовательно-параллельно включенных диодов в плечах группы определяется величинами выходного напряжеия выпрямителя и тока нагрузки. Для выравнивания обратных напряжений, приложенных к диодам, последние шунтированы сопротивлениями 7 тх; - 9 Й.Ло 154321Катодна я гру Г па Венти лен Выпр 51 м ите; 5 Собр ана из п Олупроводниковых диодов 10 Д - 15 Д и тиратронов 1 Л - ЗЛ, Последние с помощью системы сеточного управления с...
154327
Номер патента: 154327
Опубликовано: 01.01.1963
МПК: G05B 5/01, G05F 1/16, H02M 5/00 ...
Метки: 154327
...01, и выпрямителя, питающего анодную цепь ламп И 2. Предмет изобретения Редактор Г. А. Горохова Техред Т. П. Курилко Корректор Т. Д. Хромцева Подп. к печ. 10/Л 1 - 63 г.Зак. 1740/1ЦНИИПИ Государственного кМоска Формат бум. 70 Х 108/16Тирагк 1125митета по делам изобретеЦентр, пр. Серова, д. 4,Объем 0,18 изд. л.Цена 4 коп.й и открытий СССР ипография, пр, Сапунова, 2. Стабилизатор напряжения переменного тока с дросселем насыщения, снабженпьв обмоткой смещения и управляемым от насыщенного диода, нить накала которого питается от выходного напряжения стабилизатора, о т л и ч а ю щ и й с я тем, что с целью повышения быстродействия и обеспечения защиты при обрыве нити накала диода, параллельно диоду включен триод, сетка которого соединена с...
Стабилизатор напряженийзаявлено 9 апреля 1962 г. за ль 77319724-7 в комитет по делам изобретений л открытий при совете министров сссропубликовано в «бюллетене изобретений и товарных знаков» № 10 за 1963 г.
Номер патента: 154596
Опубликовано: 01.01.1963
МПК: G05B 5/01, G05F 1/16, H02M 5/00 ...
Метки: 77319724-7, «бюллетене, апреля, делам, знаков, изобретений», комитет, министров, напряженийзаявлено, открытий, совете, сссропубликовано, стабилизатор, товарных
...полупроводникового напряжения в кремниевом стабилизаторе 3 напряжения. На конденсаторе 4 тогда создается постоянное напряжение, по величине равное примерно половине полупроводникового напряжения в кремниевом стабилизаторе 8. Это значение постоянного тока зависит, кроме того, от внутреннего сопротивления 5 приложенного источника переменного напрякения.Второй кремниевый стабилизатор б напрякения ограничивает напряжение на конденсаторе 4 на величину своего полупроводникового напряжения (кремниевого стабилизатора б), так что потребитель, располокенный между входной клеммой 2 и точкой 7, независимо от внутреннего сопротивления источника переменного напряжения и колебания полупроводникового напрякения кремниевого стабилизатора 3, сохраняет...
154895
Номер патента: 154895
Опубликовано: 01.01.1963
МПК: G05F 1/44, H02M 7/539
Метки: 154895
...напрякения изменяется ток в обмотке управления ОУ магнитного усилителя МУ, что вызывает сдвиг фаз, уменьшающий первоначальное возмущение. Сопротивлсние Я, обеспечивает возможность настройки регулятора. Питание задающего генератора ЗГ осуществляется с выхода статического преобразователя через трансформатор Тр, выпрямитель В, и фильтр Ф,. Обмоточные данные трансформатора Тр подбираются таким образом, чтобы напряжение 1 Г на выходе выпрямителя В, и фильтра Ф, было больше напряжения У. В этом случае диод Д, включенный между первичным источником питания постоянного тока и задающим генератором ЗГь выполняет логическую функцию запрет, т. е. отсекает от указанного источника питания задающий генератор после появления на выходе преобразователя...
154943
Номер патента: 154943
Опубликовано: 01.01.1963
МПК: G05F 1/14
Метки: 154943
...1)исес 1 О 1 о схему перв 1 счной цепи трансформатора последоватсльно с его обмоткой вводят шунт и дополнительный регулируемый лроссель, который благодаря наличнсо двух обмоток управле. ния, вкл 1 оченных навстречу одна другой, поддерживает заданную величину тока в первичной и вторичной цепи трансформатора.Это достигается изменением падения напряжения на рабочих обмотках регулируемого дросселя благодаря тому, что одна из обмоток управления питается через потенциометр от сети постоянного тока со стабилизированным напряжением и служит для установки режима, а вторая обмотка управления питается через потенциометр и выпрямитель от шунта, включенного в первичную цепь трансформатора и осуществляет обратную связь по току.Настоящее...
154968
Номер патента: 154968
Опубликовано: 01.01.1963
Метки: 154968
...надежность установки.Предлагается устройство для плавного регулирования коэффициента мощности высокочастотной индукционной термоустановки путем изменения величины емкости компенсирующих конденсатороз, в качестве которых используются нелинейные конденсаторы, включенные в схему моста, Одна диагональ этого моста подключается параллельно к термоустановке, а к другой диагонали подводится регулируемое напряжение постоянного тока. Еъ 1 кость нелинейных конде 1 саторов изз 1 еняется под действием управляющего постоянного напряжегн 1 я, зависящего от отклонения коэффициента мощности от заданного значения.154968На чертеже представлена блок-схема предлагаемого устройства для автоматического регулирования коэффициента мощности, где Г -...
155246
Номер патента: 155246
Опубликовано: 01.01.1963
МПК: G05F 1/56
Метки: 155246
...дом 8 Соста выполненно лизатор соде ковом триоде 1 льной обратно и индуктивно де 5. Насыщаю скважностью и 1 ИтЕЛьнЫм ДИО о напряжения,чник фор нти внои о на МАГН ИТНО-ПОЛ УП РОВОДН И КО ВЫ й СТАБИЛ И ЗАТОР ПОСТОЯННОГО НАПРЯЖЕНИЯ155246 Длительность рабочего полупериода при заданных параметрах сердечника определяется током нагрузки, сопротивлением 12 в базовой цепи и числом витков рабочей 13 и базовой 14 обмоток, Разделительный диод 8, включенный в обмотку управления б, в рабочий полупериод заперт. В полупериод возврата, когда ток нагрузки замыкается через обмотку 15 возврата, разделительный диод 8 отперт, и длительность полу- периода определяется, помимо данных обмоток б и 15 и тока нагрузки, также и сопротивлением промежутка эмиттер в...
155506
Номер патента: 155506
Опубликовано: 01.01.1963
МПК: G05F 1/46
Метки: 155506
...1. яЗл 5 ютциЙс 5) с ммятором, под дейстВием силы тяжести находится В кря 1 неъ 1 нп)кием положении на механическом ограничителе 2. При подас на схему от исто 1 ников питания 3 напр 51 жения с идмктивпого д 1 ффе 1)енцпалъного датчика 4, выполняющего роль чувствительного элемента, снимается сигна;1, п 1)оп 01)цГ 0512 льГ 1 1 Г,1) )ассоглясовяния )ежд) элсктри 1 еск 01 ПЕГТРЯЛЬО ДЯТс 1 ИКЯ И ПОЛО)1(ЕПГЕЗ ЛЕПЕСТКЯ ), СВЯЗЯННО 0 С МЯЯТНП 1(ОМ. Это рассогласование приводГт к разбалансу схемы и появлению па Выходе усилителя-преобразователя 6 тока, который, пройдя через на Ло 155506грузк 7, поступает на обмотку гальванометрической рамки 8, выполняющей роль исполнительного элемента. Рамка находится в магнитном поле постоянного магнита 9. Ток...
155897
Номер патента: 155897
Опубликовано: 01.01.1963
Метки: 155897
...перерывов горения дуги, а в моменты минимальных значений тока или напряжения электрическая дуга потребляет мощность, необходимую для сохранения горячего катодного пятна,Описываемый способ позволяет при газо- дуговой сварке сохранять непрерывное горение дуги и периодически изменять тепловую мощность модуляцией тока и напряжения и в моменты снижения мощности сохранять горячее катодное пятно, необходимое для устойчивого горения дуги. Благодаря модуляции тока и напряжения и интепвалам между импульсами создается импульсное плавленис металла, устраняется излишний перегрев и выгорание элементов и может регулироваться величина капель.Регулирование эффективной тепловой мощности сварочной дуги в процессе сварки и наплавки по описываемому способу...
156206
Номер патента: 156206
Опубликовано: 01.01.1963
МПК: G05B 11/14, G05F 1/00
Метки: 156206
...при наличии одной цифровой системы ав,"ирования по у будет ые системы автома производноц, сое звеном по коорди процллюстр зоват шуо систему лах по го до 500 ед фгит 0 лоа ее астота о регуераццц 1 матическ- 2100001 500 нг(г,ут быть е, чаикен а итерации и час сравнения м тьсячу ра ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ156206 На чертеже представлена структурная схема следящей системы по предлагаемому способу, состоящей из двух систем регулирования - по координате и по производной.Расчетные зна ения координаты первоначально поступают в схему 1 сравнения, далее через усилитель 2 они подаются в исполнительный механизм 3 по координате и из него - в суммирующее устройство 4.Расчетные значения скорости поступают в схему 5 сравнения,...
156254
Номер патента: 156254
Опубликовано: 01.01.1963
МПК: F27D 11/10, F27D 19/00, G05F 1/02 ...
Метки: 156254
...ВОЗ 1 ИКЯЕТ ПРИ КО.,1 ПЛЕКС 110 й ЯВТОМЯТИЗЯЦ 111 РУД 1 ОТЕРХИЧЕ- ских электрических печей.Изменение напряи(сн 1 я в соответствии с приведеиой выше зависимостью осуществяется путем переключе;ия ступеней напряжения печного трансформагора под нагрузкой. Такие системы находят широкое Г 1 ри:ее 1 е В электрических пеЯх. Изъ 1 ереие Величины Отк;Онения Лр и вычисление интеграла также не вызывают трудностей. Величина Л может быть определена путем присоедине шя к приводу псремеще 1 ия электрода реостят 11 ых или индукциоых датчиков, лиОО путе ин- ТЕГРИРОВс 111 ИЯ СС(ОРОСТИ ПСРЕМСЦЕ 151 ЭСЕКТРОДОВ, ОПЫТ ПРИМЕЕ 1 ИЯ ТаКИХ устройСТЗ 12 рудОТЕр 1 ЧЕС 1(ИХ ЭлсктроПЕс 12 Х 11,1 ЕЕтся, Иптсграл ВЫ- числяется с помощью простейших итегрирующих...
157020
Номер патента: 157020
Опубликовано: 01.01.1963
МПК: F27D 19/00, G05F 1/02
Метки: 157020
...программным блоком.В качестве устройства ввода программы применяют любой из известных программоносителей: перфокарту, перфоленту, магнитную ленту.Для изменения величины иодводимой к изделию энергии, необходимо переключить программные реле. Совокупность различных значений соотношений -определяет форму заданной кривой, подводимойпк изделию энергии, Для переключе ия сопротивлений 11( - Яи 2 Я - 2 Явхесто контактов реле Р, - Р можно использовать электронные или полупроводиковые ключи.При автоматизации теплового процесса с применением вычислительных маши программный блок подк,ючают к выходу этой машины,Счетно-решающее устройство определяет параметры теплового процесса в зависимости от других параметров технологического процесса,...
157399
Номер патента: 157399
Опубликовано: 01.01.1963
МПК: G01R 19/00, G05F 1/46
Метки: 157399
...магнитной системы обеспечивает одинаковые условия прохождения магнитных потоков обратной связи и эталонного при вытеснении одного из них из среднего стержня. В этом случае вытесненный магнитный поток проходит через противоположный от стержня-источника стержень. Разностный поток в среднем стержне магнитной системы модулируется в результате изменения проводимости в зазоре при вращении модулятора и наводит в выходных обмотках э.д. с., пропорциональную измеряемому току.Для улучшения формы выходного напряжения (придания формы, близкой к синусоидальной) на выходе измерительного генератора установлен конденсатор С.Изменение уставки по току осуществляется магнитным шунтированием стержня, охваченного проводником (шиной) со стабилизируемым...
158308
Номер патента: 158308
Опубликовано: 01.01.1963
МПК: G05F 1/46, G05F 5/00, H02M 7/04 ...
Метки: 158308
...с делителя 4 и сравнивается с эталонным напрякением, получаемым от источника 5. Разность этих напряжений поступает на усилитель 3, усиливается и подается на сетку регулирующего каскада 2 и с его анода - на катод (а если выходное напряжение положительное, то на сетку) регулирующего каскада 1.Цепь обратной связи для переменных составляющих выходного сигнала замыкается через анод регулирующего каскада 2 и выпрямитель б. На регулирующий каскад 1 переменные составляющие не поступают.Для понижения внутреннего сопротивления каскада 2, чтобы устранить влияние шунтирующей его паразитной емкости, питание его осуществляют от вспомогательного низковольтного выпрямителя 7. Регулирующий каскад 2 служит одновременно выходным каскадом усилителя...
158929
Номер патента: 158929
Опубликовано: 01.01.1963
Метки: 158929
...напряжения в цепи обратной связи (например, на пентодной части Л,лампы 6 Ф 1 П) и источник опорного напряжения (например, стабилитрон Д коронного разряда СГЗОЗС).Для получения большого коэффициента усиления в цепи обратной связи и согласования рабочих токов стабилитрона коронного разряда и усилительной лампы последняя работает в режиме микротоков.Питание экранйрующей сетки пентода производится от делителя Р, - Я ток через который во много раз превышает экранный ток лампы в выбранном режиме.Так как в стабилизаторе напряжения применяется маломощная приемно-усилительная комбинированная лампа (например, триод-пентод, триод-гексод, двойной триод), для предотвращения пробоя регулирующей лампы Лпри подаче на нее в холодном состоянии полного...
