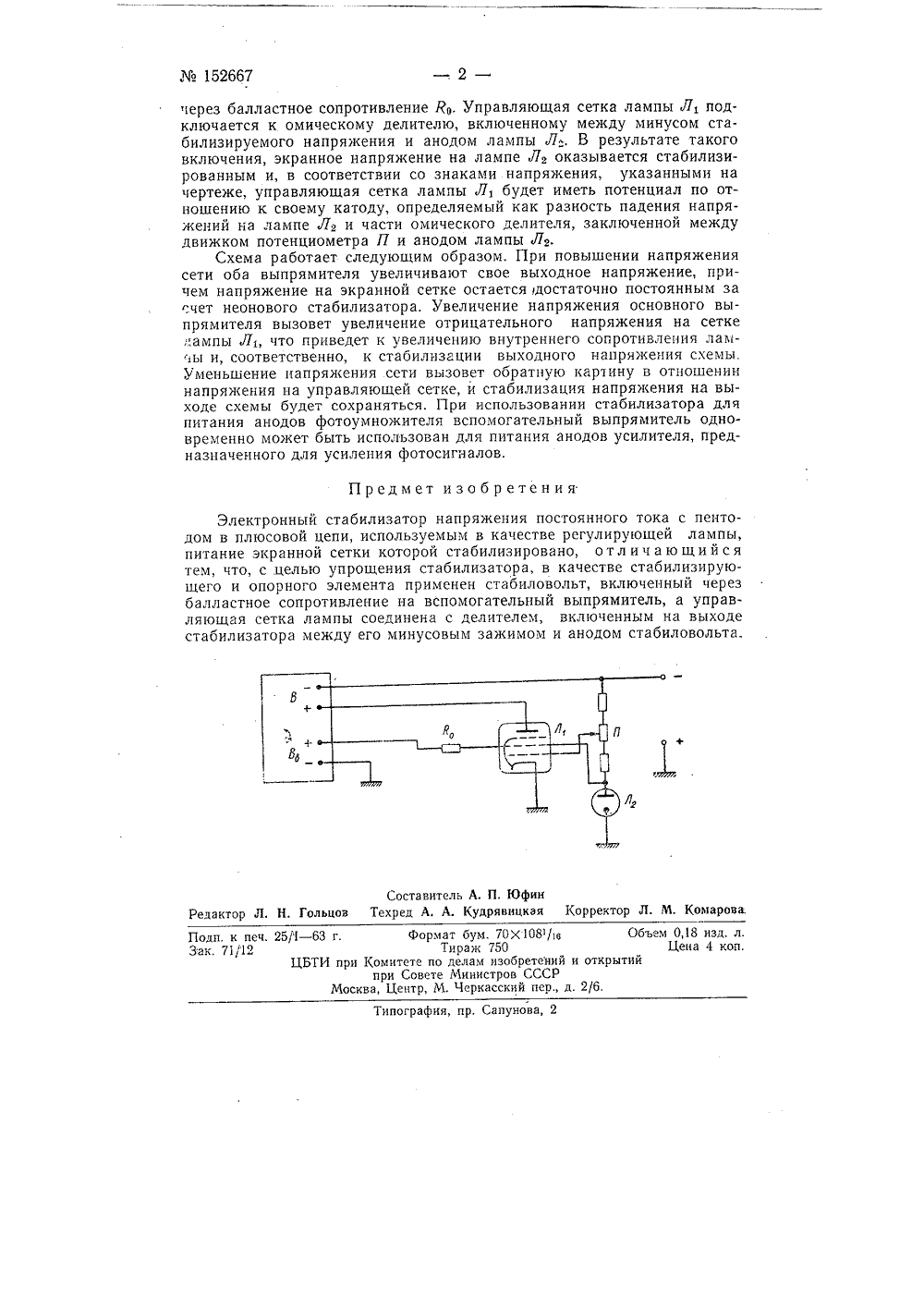

Класс 6 051; 21 а 4, 35,4152667 СССР ПИСАНИЕ ИЗОБРЕТ ТОРСКОМУ СВИДЕТЕЛЬСТ Подписная группа8 Б, Л, БурдоЙ СТАБИЛИЗАТОР НАПР ЕКТРОН ИЯ Заявлено 5 июня 1961 г. за т по делам изобретений и открмти Опубликовано в Бюллетене изобре Ъо Зо 267/24-7при Совете Министров СССРсний М 2 за 1963 г. в Коми ве бал дк плю оединенельного лючена мителя, Л. (нееля В,В известных схемах электронных стабилизаторов напряжения постоянного тока для получения нужного коэффициента стабилизации обычно вводят дополнительные усилительные лампы, с целью усиления управляющего напряжения на балластных лампах, Однако при стабилизации сравнительно высоких постоянных напряжений порядка 000 - 1700 в, в особенности при заземленном плюсе (стабилизуемого напряжения) и малых потребляемых токах, возникают значительные практические затруднения,Существенное облегчение задачи может быть достигнуто путем применения пентодов при условии использования их высокой проницаемости. Предлагаемый электронный стабилизатор напряжения, подобно известным устройствам того же назначения, также содержит пентод в плюсовой цепи, используемый в качестве регулирующей лампы со стабилизированным питанием экранной сетки, Особенность стабилизатора, составляющего предмет изобретения, заключается в том, что в нем предусматривается использование в качестве стабилизирующего и опорного элемента стабиловольта, включенного через балластное сопроти ление на вспомогательный выпрямитель и соединение управляющей сетки лампы с делителем, включенным на выходе стабилизатора между его минусовым зажимом и анодом стабиловольта,Такое выполнение стабилизатора позволяет упростить последний, В схеме стабилизатора используется высокая проницаемость пентода, т, е. совмещаются в одной лампе функции управления и предварительного усиления.На чертеже изображена электрическая схема предлагаемого стабилизатора,Лампа Л 1 (пентод), работающая в качест ластной, вк между плюсом выпрямителя В и землей (ано су выпря катод на землю). Вторая сетка лампы Л, прис а к лампе оновый стабилизатор), питаемой от вспомогат выпрямит152667 Предмет изобретения Электронный стабилизатор напряжения постоянного тока с пентодом в плюсовой цепи, используемым в качестве регулирующей лампы, питание экранной сетки которой стабилизировано, о т л и ч а ю щ и й с я тем, что, с целью упрощения стабилизатора, в качестве стабилизирующего и опорного элемента применен стабиловольт, включенный через балластное сопротивление на вспомогательный выпрямитель, а управляющая сетка лампы соединена с делителем, включенным на выходе стабилизатора между его минусовым зажимом и анодом стабиловольта. Составитель А. П. Юфинктор Л. Н. Гольцов Техред А, А. Кудрявицкая Корректор Л. М. Комаров5/1 - 63 г. Подп. к пе Зак. 71/12 Формат буьТиражитете по делам ри Совете Мини Центр, М. Черк Ипр Моск ипография, пр. Сапунова,через балластное сопротивление Р,. Управляющая сетка лампы Л 1 подключается к омическому делителю, включенному между минусом стабилизируемого напряжения и анодом лампы Л. В результате такого включения, экранное напряжение на лампе Лв оказывается стабилизированным и, в соответствии со знаками напряжения, указанными на чертеже, управляющая сетка лампы Л 1 будет иметь потенциал по отношению к своему катоду, определяемый как разность падения напряжений на лампе Лв и части омического делителя, заключенной между движком потенциометра П и анодом лампы Л 2,Схема работает следующим образом. При повышении напряжения сети оба выпрямителя увеличивают свое выходное напряжение, причем напряжение на экранной сетке остаетсядостаточно постоянным за .чет неонового стабилизатора, Увеличение напряжения основного выпрямителя вызовет увеличение отрицательного напряжения на сетке лампы Л, что приведет к увеличению внутреннего сопротивления лампы и, соответственно, к стабилизации выходного напряжения схемы. Уменьшение напряжения сети вызовет обратную кар 1 ину в отношении напряжения на управляющей сетке, и стабилизация напряжения на выходе схемы будет сохраняться. При использовании стабилизатора для питания анодов фотоумножителя вспомогательный выпрямитель одновременно может быть использован для питания анодов усилителя, предназначенного для усиления фотосигналов.
