G02B 5/14 — G02B 5/14

Номер патента: 473974

Опубликовано: 15.06.1975

Авторы: Перельман, Рубинштейн, Чавчанидзе, Чагулов

МПК: G02B 5/14

Метки: оптическое

...преломления, так как опи заполнены паром. Прп этом пзмсцсписч поля мож)(о добиться, чтобы радиус )узырькос) был меньше /., т. е. чтобы оцп образовали достаточно гладкую лля отра(е 1 335 сс 1 Я 3303)схось.Ус/10131)с ц(3:я,1 с)И(, кяк;1 СГко Видеть,20ичеет при этом вил: РР +/.Глс 1 - (.ГяИческос лаВ,1 сцие В жидкое 1 ц;- коэ(1)(1)ц)е)т иовсрхпостцого натяжения, Хорошо исс,едовяппымп вещееВ 3)3 для та. ких ус гройст 3 5 и)л 5110 гся, п)при)ер, Обезг(1 кепцые толуол и бе(зол прп комнат(юй тсчпературе.Б постоя 1)оч электрическом ш)ле благодаря иавсдси)пой поляризации наблюдается лви. жение юляриы:( дисперсных часпш впеполярцой жидко;тп, расслоепие эмульсии и т. п, электрокцетпчсскс яв,)сипя типа элсктрофорезя. В псрсмс)33)ом .-)М/(...

Номер патента: 556401

Опубликовано: 30.04.1977

Авторы: Беланов, Ежов, Черный

МПК: G02B 5/14

Метки: волновод, диэлектрический, самофильтрующийся

...типов волн при увеличении поперечного сечения волновода.Для этого в диэлектрическом волноводе, состоящем из диэлектрического стержня, покрытого оболочкой, на оболочку нанесена дополнительная оболочка с ббльшим показателем преломления.На чертеже условно изображено устройство предложенного волновода.Самофильтрующийся диэлектрический волновод состоит из диэлектрического стержня 1, покрытого оболочкой 2, на которую нанесена дополнительная оболочка 3 с большим показателем преломления.Применение дополнительной оболочки 3, материал которой имеет ббльшие потери, чем материал стержня 1 и оболочки 2, обеспечивает сильную фильтрацию паразитных типов волн за счет пх потерь на излучение и на тепло, что позволяет передавать по такому волноводу с...

Номер патента: 484818

Опубликовано: 05.07.1977

Автор: Ваганов

МПК: G02B 5/14

Метки: волоконный, изображения

...анаморфота 5 нижним основанием на изображение плоской фигуры на выходе этого ана.морфота оно сжимается по направлениюстрелки В в К = а/о раз. Торцы волоконв склеенном из двух призм анаморфотеимеют косоь срез, что значительно снижает светопропускание всего прибора. Вяувеличения освещенности изображенийверхние и нижнме грани анеморфотов могутбыть матированы, а коэффициент преломления клеющего состава равен коэффшиентупреломления материала волокон,Анаморфот 3 (фиг. 1) представляет собой перевернутый анаморфот 5,Принцип действия прибора заключаетсяв том, что анамрофот 5 сжимает изображение плоской фигуры в К раз, а анаморфот3 растягивает его в К раз таким образом,что площадь преобразованной фигуры остается равной площади оригинала 7. Г 1...

Номер патента: 643820

Опубликовано: 25.01.1979

Автор: Беланов

МПК: G02B 5/14

Метки: волновод, оптический

...вода являю меры в одномотрудняюшие иэми допусками,положительнаядисперсия и отсузитяых волн прразмеров. Дваограничивают шредаваемых сн На чертежеоптического приведена кон новода. Оптический волновод содержи рический стержень Х, покрытый жуточной обот.очкой 2, на кото сена внешняя оболочка 3, приче электрическом стержне Х выпол вое отверстие, в коюром устан иэлек промеИзвестен такжержаший ди тело влен Изобретени нике и может метровых и оп Известен о ший иэ стержн наиболее плот нанесена доло ка-, имеющай п равный или от преломления сттрисоедииеиием за е оптический волново ктрический стержень,и 64382 О6438 20 Составитель А. КузнецовРедактор Н. Хлудова Техред И, Асталош Корректор Е. Папп 016/42 Тираж 587ЦНИИПИ Государственного кпо...

Номер патента: 660006

Опубликовано: 30.04.1979

Авторы: Бутылкин, Григорянц, Смирнов

МПК: G02B 5/14

Метки: световод

...световода от длины волны. В данномслучае полное внутреннее отражение выпол- НЯСТСЯ ТОЛЬКО ДЛЯ РдООЧИХ ДЛИН ВОЛН /,1 Ь меньших на которой показатели преломления и,Б и и, равны, Излучение на 30 длинах волн .,распространяться по66000 Ь с 1 О;мула цзобрстсния Сставителв ЛитвинКотова едактор Т, Рыбалова оректоры: 1, Беркович и Л, Орлова.с Л аказ 692,17 Издч 314 Тирак 590 Подписное .ПО Государственного комитета ССС по делам изобретений и открытий 113035, Москва, К, Раушскаи наб., д. 4 5 о-рафа, вр. Сап ова, 2 световоду пе оудст, так как для него не выполняется условие полного внутреннего отражения. Поэтому в таком свстовсдс не будут распространяться стоксовые 1;омпо- НСНТЫ /,е и ПС ОУДЕТ ВОЗНЦКаТЬ ЫНУЖЛС 1 нос комбинационное рассеяние (ВКР...

Номер патента: 714331

Опубликовано: 05.02.1980

Авторы: Быковский, Смирнов, Шмалько

МПК: G02B 5/14

Метки: дифракционных, поверхности, полупроводниковых, рельефного, решеток, типа

...дифракционные решет. ки рельефного типа с синусоидальным профилем получают в едином технологическомцикле Г 33Однако известный способ не позволяетполучать дифракционные решетки с профилем, отличным от синусоидального.Целью изобретения является получениештрихов с наклонным профилем.Указанная цель достигается тем, чтов процессе фототравления вдоль поверхности полупроводника накладывают алект- рическое поле в пределах от 10 до 3510 ф в/см перпендикулярно направлениюинтерференционных полос излучения засвеъ3" 714сителей заряда вызывает изменение скорости растворения попупроводника в области засветки и приводит к изменениюпрофиля травления дифракционной решетки. Причем угол наклона, профиля получаемых решетчатых структур можно регулировать...

Номер патента: 809023

Опубликовано: 28.02.1981

Авторы: Лойко, Тверской

МПК: G02B 5/14

Метки: световой, шарнир

...коэФфициенту преломления материала пластин. При этом однаиз поверхностей контактирует с воздухом, а вторая - с жидкостью, находящейся внутри трубопровода, Для герметизации трубок и обеспечения их подвижности в месте соединения они снабжены сальниковым устройством.;На чертеже показан предлагаемыйсветовой шарнир, общий вид,Световой шарнир содержит трубки 1,плоскопараллельные пластины 2 и 2жидкость 3, воздушный слой 4, сальниковое устройство 5, переходную корпусную деталь 6, входное окно 7 и выходное окно 8.Устройство работает следующим образом.Луч света 9 проходит в световойшарнир через входное окно 7, распространяется в трубке 1, заполненнойжидкостью 3, и падает .на плоскопараллельную пластину 2, проходит в нее ипретерпевает полное...

Номер патента: 719286

Опубликовано: 07.08.1981

Авторы: Григорянц, Детинич, Жаботинский

МПК: G02B 5/14

Метки: диэлектрическогосветовода

...сечения Натрийборсиликатные стекла двух составов с разиным соотношением компонентов, Обеспечивающим необходимую разность показателей прелом . ления матерюлов сердцевины и виешнеи оболочки, расплавляют в двойном тиг" ле при температуре1100 С,и сов 6местно вытягивают, Филнъера; внутреннеготигля имеет пойЕречноеечение круглой формы с диаметром 6 мк,фильера внешнего тигля имее поперечное сечение в форме равностороннего треугольника с длиной стороны 15 Мм. Полученная таким образом . заготовка имеет форму поперечного сечения, показанную на фиг,2 а. На Фиг,1 схематически доказан про"="цейс- выл"яжки светоаода с квадратиойФормой сердцевииы 1 на Фиг.2 - попесердцевины, например квадратной, используют цельную заготовку с круглойформой поперечного...

Номер патента: 702861

Опубликовано: 23.10.1981

Авторы: Будагян, Дубровин, Камлюк, Мировицкий, Чагулов

МПК: G02B 5/14

Метки: линия, микроволноводная, передачи

...образуется вогнутый мениск3 и линзоподобный участок .будетобладать свойствами отрицательнойлинзы 2, а при заполнении несмачи 20 вающей жидкостью - образуется выпуклый мениск, а линзоподобнаясреда будет играть роль положительной линзы 2.Метод заполнения полой диэлектрической трубки 1 может быть следующимОдин конец опускается в жидкость илиполимер, а другой подключается квакуумному насосу, и в полой диэлектрической трубке 1 создается раз 30 ряжение. скорость заполнения капил,неисхаженную передачу изображения приЪпЖЙаФюрйзаййи оптической аппаратуры,хорбшее светопропускание, повышенную Г.бКОСлтЬ; а ИЗГОТОВЛЕНИЕ ИХ ОтЛИЧаеттся"простотой технологии. Микровблйоводная линия передачи,софержйщая-отрезок полой диэлектри ческой трубки; о т л и ч а...

Номер патента: 909647

Опубликовано: 28.02.1982

Авторы: Зарипов, Синтишевский

МПК: G02B 5/14

Метки: двух, закрепления, световодов, соосного, цилиндрических

...тем,что в известном устройстве, содержащем установленные в общей втулке дер" ожатели концов световодов, каждый изкоторых выполнен из охватывающих конец световода трех цилиндрическихстержней с параллельными осями, держатели развернуты относительно другдруга вокруг своей общей оси на 60а примыкающие друг к другу Концыстержней выполнены коническими.На фиг. 1 представлено предлагаемое устройство, общий вид; на Фиг.2"сечение А-А на Фиг. 1.Устройство состоит из соединительной втулки 1 и двух идентичных держателей стыкуемых световодов 2. Каж"3 90964 дый держатель выполнен из трех цилиндрических стержней 3 с коническими стыкуемыми концами. Цилиндрические стержни 3 стянуты в пакет эластичной втулкой 4, а закрепляемые световоды 2 установлены...

Номер патента: 966641

Опубликовано: 15.10.1982

Автор: Латышев

МПК: G02B 5/14

Метки: генератор, сигналов

...4, усилители фототока 5 и коммутатор б. Каждая пара из фотодетектора 4 и усилителя фототока 5 соединены последовательно с коммутатором б, К выходу последнего подключен модулируемый источник света 1Фотодетекторы 4 оптически связаны с оптическим волокном 2 на различных участках по его длине.Генератор сигналов работает следующим образом.Световой импульс от модулируемого источника света 1 вводится в оптическое волокно 2, замкнутое в кольцо, и распространяется по нему определенное количество циклов, пропорциональное величине ослабления регулируемого ослабителя 3 и собственному затуханию света в оптическом волокне, При прохождении фотодетекторов 4, оптически связанных с оптическим волокном на различных участках по его длине, генерируются...

Номер патента: 987557

Опубликовано: 07.01.1983

Авторы: Бондарев, Будагян, Дубровин, Иванов, Мировицкий, Поветкин

МПК: G02B 5/14

Метки: излучения, многомодового, одномодовое, электромагнитного

...устройство для преобразования многомодового электромагнит ного излучения в одномодовое, в котором многомодовое излучение фокусируется линзой, причем в фокальную точку помещается точечное отвер стие, через которое проходят только самые низкочастотные компоненты, со ответствующие медленно меняющемуся гауссовому распределению, тогда как высокочастотные шумы экранируются, за отверстием распространяется сферический волновой фронт, который может быть преобразован в плоский фронт коллимирующей линзой, таким образом вся мощность электромагнитного излучения, заключенная в мо дах высших порядков, безвозвратно теряется1. внии многомодового эл излучения через отрего оптического волнот взаимодействие мод дков друг с другом, 3 987557...

Номер патента: 1007065

Опубликовано: 23.03.1983

Авторы: Горшков, Покатилов, Прибыловский

МПК: G02B 5/14

Метки: модулятор, оптических, сигналов

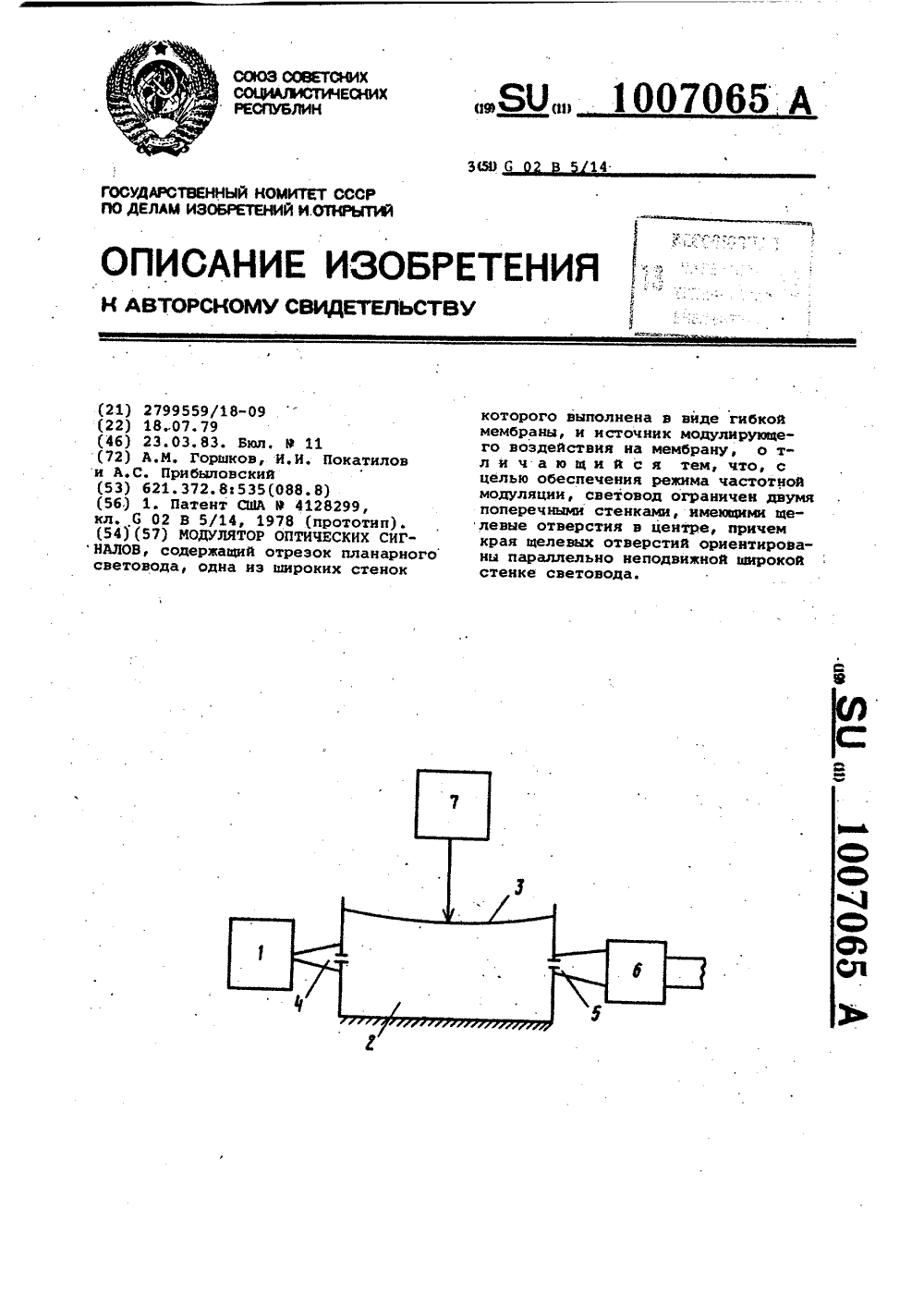

...мембраны и источник модулирующего воздействия на мембрану, позволяющий осуществлять посредством изгиба мембраны амплитудную или фаэо. вую модуляцию светового сигнала 11 .Однако известный модулятор не позволяет осуществлять частотную модуляцию.Целью изобретения является обеспечение режима частотной модуляции,Поставленная цель достигается тем, что воптическом модуляторе сигналов, содержащем отрезок планарного световода одна из широких. стенок которого Выполнена в виде гибкой мембраны и источник модулирующего воздействия на мембрану, отрезок планарного световода ограничен двумя поперечными стенками, имеющими щелевые отверстия в центре, причем края целевых отверстий ориентированы параллельно неподвижной широкой стенке световода. На чертеже...

Номер патента: 1013891

Опубликовано: 23.04.1983

Автор: Чигорко

МПК: G02B 5/14

Метки: кинорегистрации, контактной, световода, торца

...фотопленки во избежание смаза изображения за время экспонирования необходимо решить проблему оптичес О кой компенсации движения фотопленки.Целью изобретения является повышение светосилы устройства для контактной кинорегистрации с торца световода за счет оптической компенсации дви 55 жения фотопленки.Поставленная цель достигается тем, что устройство для контактной кино- регистрации с торца световода, содержащее установленный с воэможностью врацения вокруг собственной оси вола.-6 О конно-оптический цилиндр, волокна которого параллельны между собой и перпендикулярны к оси цилиндра, сопря-. женного с выходным торцом световода бо-. ковой поверхностью, контактирующей 65 через фотопленку с транспортируюцимбарабаном, снабжено...

Номер патента: 1062634

Опубликовано: 23.12.1983

Автор: Чигорко

МПК: G02B 5/14

Метки: волоконно-оптический, умножитель, чигорко

...оси волоконно-оптического цилиндра и ход лучей, формирующих в умножителе мультиплицируемые изображения, для каждого иэ этих пяти случаев; на фиг. 6-10 - схемы формирования изображений на поверхностях кольцевых секторов, соответствующие положениям волоконно-оптического цилиндра, показанным на фиг. 1-5.Умножитель.числа иэображений включает полый волоконно-оптический цилиндр 1, состоящий иэ кольцевых секторов 2 - 5, волокна в которых ориентированы параллельно осям 6-9 симметрии этих секторов, и установленный с возможностью вращения вокруг своей ь оси, В полости цилиндра 1 расположены световоды 10-12, входные торцы - 15 которых сведены в коллектор и которые имеют регулярную структуруВыходные торцы 16-18 световодов повернуты относительно их...
