Устройство для регистрации грозовой деятельности
Номер патента: 1597817
Опубликовано: 07.10.1990
Автор: Шмагин
МПК: G01W 1/16
Метки: грозовой, деятельности, регистрации
...передается в сумматор 8, Спадом и м пульса, вырабатываемого одновибратором 3, первый счетчик 6 импульсов обнуляется. При приходе сигнала каждой последующей молнии описанный цикл работы устройства повторяется. Генератор 10 может, например, выдавать на первый выход импульс каждую секунду, т. е. работать как электронные часы. В сумматоре 8 происходит накопление информации о сумме всех временных интервалов между молниями, т. е. определяется продолжительность грозы. Индикатор 9 служит для отображения информации, хранящейся в сумматоре 8. Со второго выхода генератора 10 выдается импульс 5 10 15 20 25 30 35 40 45 50 55 4каждую минуту. Этот импульс поступает на управляющий вход блока 18 сравнения, в котором сравнивается информация, поступающая...
Грозорегистратор
Номер патента: 1606951
Опубликовано: 15.11.1990
Авторы: Гаврилова, Есипенко, Раков
МПК: G01W 1/16
Метки: грозорегистратор
...принимается антеннами 1, 5 и 10. Если разряд произошелв заданном секторе, сигнал с антенны5 превышает заданный порог, черезпороговое устройство 6 открывает,схему ЗАПРЕТ 2 и сигнал с антенны 1поступает на селектор 3. С антенны10 сигнал поступает на селектор 1115направления и, если разряд произошелв заданном секторе, сигнал поступает на вход селектора наземных разрядов 11, При этом, если разряд наземный и амплитуда сигнала превьшаетзаданный пороговый уровень, появляются импульсы на выходах селекторов3 и 12 наземных разрядов. Импульс свыходов селектора 3 наземных разрядов регистрируется регистратором4 и поступает на один из входов схемы ИЛИ 16. Импульс с ныхода селектора 12 наземных разрядов через передатчик 13, линию 14 связи и приемйик...
Регистратор прозрачности атмосферы
Номер патента: 1610450
Опубликовано: 30.11.1990
Автор: Шишлов
МПК: G01W 1/00
Метки: атмосферы, прозрачности, регистратор
...первого дифференциального усилителя 4 раэностный сигнал поступает на второй вход блока 5 регистрации. По приходу управляющего сигнала с второго выхода блока 6 управления в первом и втором каналах блока регистрации производится регистрация сигналов, Прк прохождении сигнала через Функциональный преобразователь 7 производится его преобразование, при котором сигналы малой амплитуды от дальних участков трассы усиливаются с большим коэффициентом. Формируемый на выходе функционального преобразователя 7 опорный сигнал у посту" пает на второй вход дифференциального усилителя 8, на выходе которого появляется разностный сигнал г = у - х, В момент времени 1, когда разностный сигнал 3 на выходе первого дифференциального усилителя 4 равен нулю,...
Измеритель водности облаков
Номер патента: 1610451
Опубликовано: 30.11.1990
Авторы: Березинский, Жигатов, Либровский
МПК: G01W 1/00
Метки: водности, измеритель, облаков
...вокруг выходного отверстия заборного патрубка 1,обеспечивая равномерное радиальноерастекание части воздуха, выходящегоиз патрубка 1 без увлечения капельводы.Измери.ель водности работает следующим образом.Устройство в обтекаемом корпусе10 выставляется за борт движущегосятранспортного средства - автомобиля,самолета и т,д. в набегающий потокили подсоединяется к источнику разрежения, Исследуемая облачная средавсасываетс я забор ным па сруб ком 1,О 15 30 35 40 45 50 55 протягивается по измерительной камере 2 и выбрасывается наружу, Под действием перепада давления между выходами заборного патрубка 1 и компенсационной камеры 3 часть воздуха растекается радиально из заборного патрубка 1 во все стороны колена 4, заполняет его, проходит...

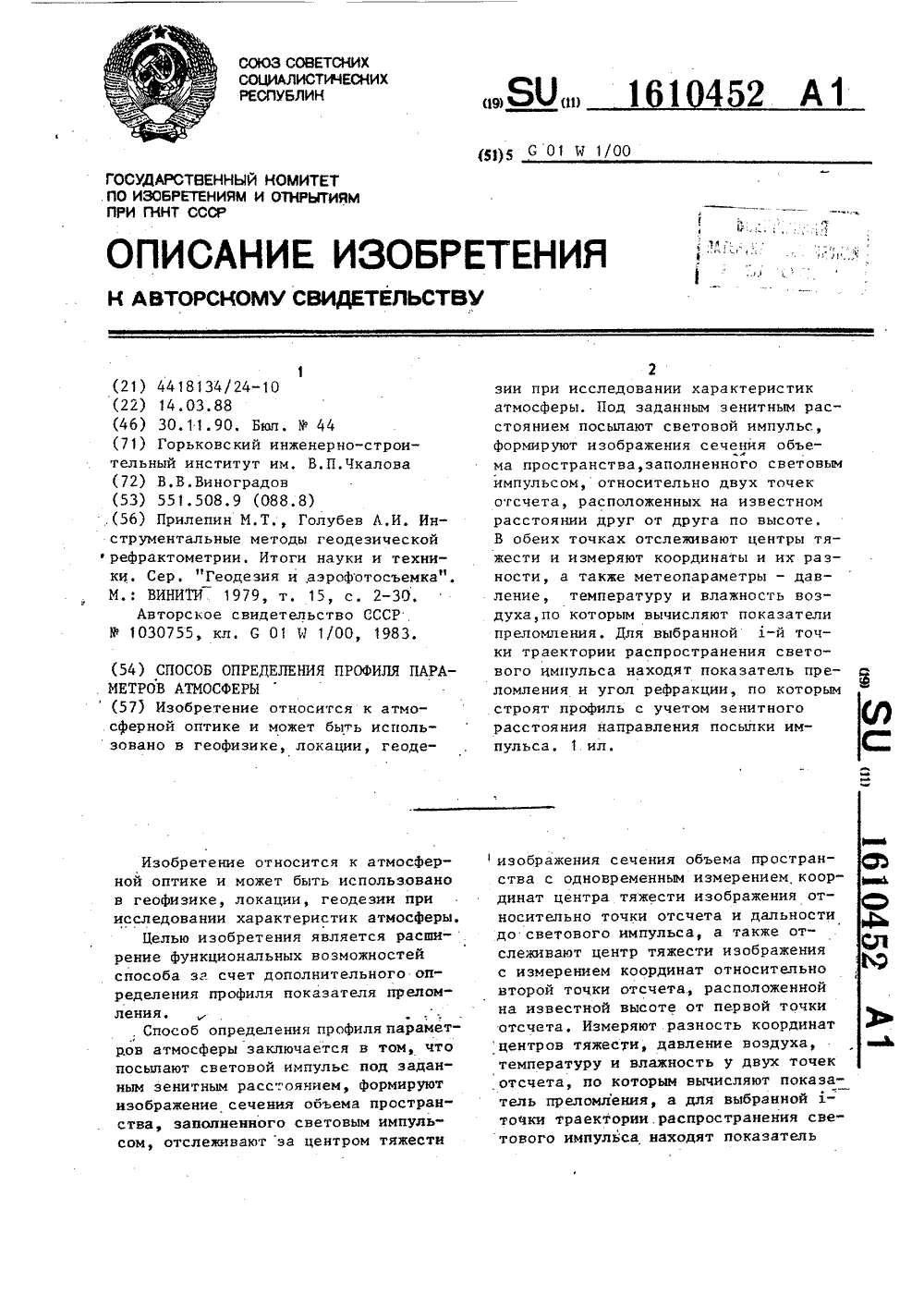

Способ определения профиля параметров атмосферы
Номер патента: 1610452
Опубликовано: 30.11.1990
Автор: Виноградов
МПК: G01W 1/00
Метки: атмосферы, параметров, профиля
...рефракции и показатели преломления различны для различных участков трассы, последнюю разбивают на участки ,1, 1 1. 1.с шагом ВЬ= 1, - ЬОдновременно с измерением указанных пар координат для двух траекторий на высотах расположения систем 3 и 4 измеряют метеопараметры и вводят с них информацию в вычислительный блок 9, который реализует алгоритм (3),Величины сигналов Пх, с пропорциональны значениям проекций центров сечений объема, занятого световым импульсом, на направление зондирования в соответствующих точках 1., Угловые отклонения по осям Х и )г вычисляют по Формулам КУ ч.Г где Р - фокусное расстояние конкретной оптической системы, 35 К 119 К- коэффициенты, определяемыепри калибровкеОценка точности предлагаемого способа на основе...
Способ определения микроструктуры жидкокапельных облаков, тумана и осадков
Номер патента: 1613988
Опубликовано: 15.12.1990
Авторы: Стерлядкин, Шлыков
МПК: G01W 1/14
Метки: жидкокапельных, микроструктуры, облаков, осадков, тумана
...потоками воздуха. при(с 1 можно выразитем коэффициент Формы капли, равный отношению полуоси вращения С, к полуоси а=1,1) =-1; коэффициент, определяемый относительной, диэлектрической проницаемостью жидкости с; и ее коэффициентом поверхностного натяжее капли, равном Ч, ее ный сферческий диаметрПри скачкообразном измеенности поля, например от а до Е 1, все капли начнут1613988 колебаться с амплитудой ЦЬФ-Я,определяемой начапьной формой капли) 1+6 в поле напряженностью Е .При форме капель, близкой к сферической И Ф 1), а это условие выполняется в атмосфере любых капель вплотьдо Е 5 10 В/м, частота собственныкколебаний хорошо описывается формулой,Рэлея,афюючотность жидкости;исло, описывающее модебаний, п=23,4;ытянутой капли возбужосновная...
Осадкомер
Номер патента: 1613989
Опубликовано: 15.12.1990
Авторы: Иванов, Попандопуло
МПК: G01W 1/14
Метки: осадкомер
...например, в виде уп 1613989равляемого датчиком переброса импульсного источника тойа 9 подключенноЭго к выходам конденсатора 10, последовательно включенных стаби. трона 11 и резистора 12, подсоединенных параллельно конденсатору 10, диода 13, включенного между одним из вы-.ходов импульсного источника тока 9 и общей точкой конденсатора 10 и резис тора 12,Устройство работает следующим образом,Вода через приемную воронку 1 по-. падает в одну иэ камер измерительного челнока 2. При заполнении данной камеры на фиксированную величину челнок 2 перебросится и начнет заполняться другая,его камера, После переброса измерительного челнока датчик переброса включает импульсный источник тока 9, который вырабатывает электрический импульс, который через...
Устройство для создания искусственных образований в атмосфере
Номер патента: 1615653
Опубликовано: 23.12.1990
Авторы: Денегин, Жигалов, Игнатенко, Раков, Степанов
МПК: G01W 1/08
Метки: атмосфере, искусственных, образований, создания
...препятствует механическая связь 4 сме:анизмом 3 временного, срабатываниячерез поршень 5, При достижении устройством заданной точки пространст-.ва сигналом с механизма временногосрабатывания механическая связь разрывается и стержень 7 стремится взаданное ему положение, например,сжатой пружины, увлекая эа собой поршень 5, который, в свою очередь, создавая давление на реагент, повышает его давление на мембраны. В результате этого мембраны 10 прорываются и реагент 2 через выпускные каналы 9 выбрасывается в атмосферу, Напряжение возврата формы в процессе работы постоянно и зависит от массы материала и его геометрической Формы.В высоких слоях атмосферы (более 60 км) явление аэродинамического нагрева использовать невозможно, поэтому...
Устройство для оценки инсоляции зданий и сооружений
Номер патента: 1615654
Опубликовано: 23.12.1990
МПК: G01W 1/12
Метки: зданий, инсоляции, оценки, сооружений
...лучей 9, корректирующих кривых10 и фиксирующих лучей 11. Для этого выполняют следующие операции,Через центр отсчета на секторе 2произвольно проводят установочныйлуч 7. Дпя построения установочнойкривой 8 установочный луч 7 сектора2 попеременно совмещают с каждымиз рассчитанных азимутов на линейке 1 и по ходу движения солнца длякаждого иэ них отыскивают его пару -второй азимут, отстоящий во временном интервале на величину, соответствующую минимальной нормативнойдлительности инсоляции, При каждомфиксированном положении установочного луча 7 на секторе 2 отмечаютточку пересечения второго азимутас установочной дугой 3, линейки 1.Эти найденные точки соединяют плавной линией, образующей установочнуюкривую 8,Сектор, сторонами которого...
Способ измерения потока примеси из атмосферы на подстилающую поверхность
Номер патента: 1619215
Опубликовано: 07.01.1991
МПК: G01W 1/00
Метки: атмосферы, поверхность, подстилающую, потока, примеси
...определяется 0 -радиометрическим методом измеренияпроб, предварительно осажденных на15 формула изобретения Сг+г ф где С г = С(Е А концентрация исследуемойпримеси;аэродинамическое сопротивление;концентрация радиоактивного трассера,"эманация;сопротивление подстилающейповерхности к поступлениюпримеси. Составитель Е.Трофимов Техред Л.Сердюкова Корректор М.ЛемчикРедактор И.Дербак Заказ 45 ТиражПодпис ное ВНИИПИ Государственного комитета,по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 3 16192 ся аэрозольный радиометр. Результаты измерений концентраций озона и радона усредняются за каждые 30 - б 0 мин.Для определения...
Устройство для измерения метеорологических параметров
Номер патента: 1620968
Опубликовано: 15.01.1991
Авторы: Гольденберг, Толстобров, Томашев
МПК: G01W 1/04
Метки: метеорологических, параметров
...5 переменного напряжения подключен выходом к второму входу селектора-формирователя сигналов скорости воздушного потока и влажности воздуха, соединенного третьимвходом с токосъемным электродом 10.Работа предлагаемого устройства для измерения метеорологических параметров происходит следующим образом,Генератор 2 переменного напряжения обеспечивает возникновение искрового разряда между стержневыми электродами 1, а дополнительный генератор 5 переменного напряжения - возникйовение искрового разряда между дополнительнымстержневым алекродом 7 и трубчатым электродом 9. При этом флюгарка бустанавливает дополнительный стержневой электрод 7 и трубчатый электрод 9 в направлении воздушного потока, 5 10 15 20 25 30 40 45 50Искровой разряд между...
Способ определения профиля показателя ослабления атмосферы
Номер патента: 1624379
Опубликовано: 30.01.1991
Авторы: Егоров, Емельянова
МПК: G01W 1/00
Метки: атмосферы, ослабления, показателя, профиля
...мощность в пределах энергетического потенциала 1 - переменная интегрирования,Трансмиссометры измеряют показатели ослабления,и (1 о) в точке 1 о и и (11) в точке. Затем вычисляют интегральную величину эхо-сигнала на участке 1 о, Далее5(о 1 3 И 1 находят разность ; --- ; -и сравнир (1 о),и (11) вают ее с величиной удвоенного накопленного сигнала. При несовпадении, т.е. если ,и( 1 о ),и(11 ) о Ыгг .1-) 2) яа (г) посылают дополнительный импульс,Если же сравниваемые величины с падают, то по формуле р = Я.)(О О 4 О(21О 6 0,42 0,6 021 06визировлия.1, 10.,т ( рот оти па 1 Й,(тнтко, это не всег олж.;и (г(, степе две г (тоэктожсть и точность 3 особ дает возь аэроэольно(о Составитель Н МакареТехред М.Моргентал Рл к то С) ТЗак(тэ 1871311111,1...
Способ дистанционного оптического зондирования рассеивающей среды
Номер патента: 1624380
Опубликовано: 30.01.1991
Автор: Егоров
МПК: G01W 1/00
Метки: дистанционного, зондирования, оптического, рассеивающей, среды
...трасс П =- (2)1 ЛсЛггде Ь 1, Л г - величины, определяемыевыражениями 0)п Яхо,Уо г )и сугхо,уо г б)п Яз С 1(4) Затем определяют показатель П для случая пяти трассП= --- + - (х - хо)+ - (У-Уо)1, (5)1 Л 1 Лз Л 52 Лг Л 4 Л 4где Лз, Лб, Л 5 - величины, определяемые выражениями со 5 121 1 п а 15 п 2 аг 2 б 1 и 5115,1 п агСО 122 51 О У 12 51 П 2 П 2 хо,уо 1 О Угг2 2 б 1 п 52бг2со 5 уг з 1 О а 3 51 и 2 и 3г г б 1 п 5 з1 хо уо 51 П Угэ2б 1 з2со 5 о 4 51 О и 4 5 О 2 а 42 2 б 1 О 54)хо,уо 51 О 124гб 14с 05 уг 5 51 О 25 51 О 2 о 5г б 051 хо,уо 5 и Угв2б 15сов а 1 з)п агзп 2 а 1 сова в 1 па 1соз а 2 в)п а 2 в)п га 2 сова 2 впасоз 2 аз з 1 пазз 1 п 2 аз сосаз впазсозга 4 з 1 п 2 азз)п 2 а 4 сова 4 з)па 4сов аз з)п 2 авв 1 п 2 аз созаз...
Способ определения атмосферной дисперсии и устройство для его осуществления
Номер патента: 1627934
Опубликовано: 15.02.1991
Авторы: Ковадло, Коротеев, Круглов
МПК: G01N 21/27, G01W 1/00
Метки: атмосферной, дисперсии
...рабстает следующим образом.Двигатель 8 через кинематический блок 7 вращает вал 5 и укрепленное на нем зеркало 3 в одну сторону, например, по часовой стрелке, а вал 6 и зеркало 4 - синхронно в противоположчую сторону.В процессе вращения зеркала 3 и 4 попеременно входят в световой поток объекта, сггормированный оптической системой 1 и прощедщий через светофильтр 2, таким образом, что зеркало 4 отражает световой 1 оток вдоль направления дисперсии, а зеркало 3 - в плоскости, перпендикулярной направлению дисперсии.Эллипсы изображений,сформированные на приемных поверхностях фотоприемников 9 и 10, ориентированы больщими осями вдоль приемной поверхности фотоприемника 9 и поперек поверхности фотоприемника 10,В процессе вращения зеркал 3 и 4...

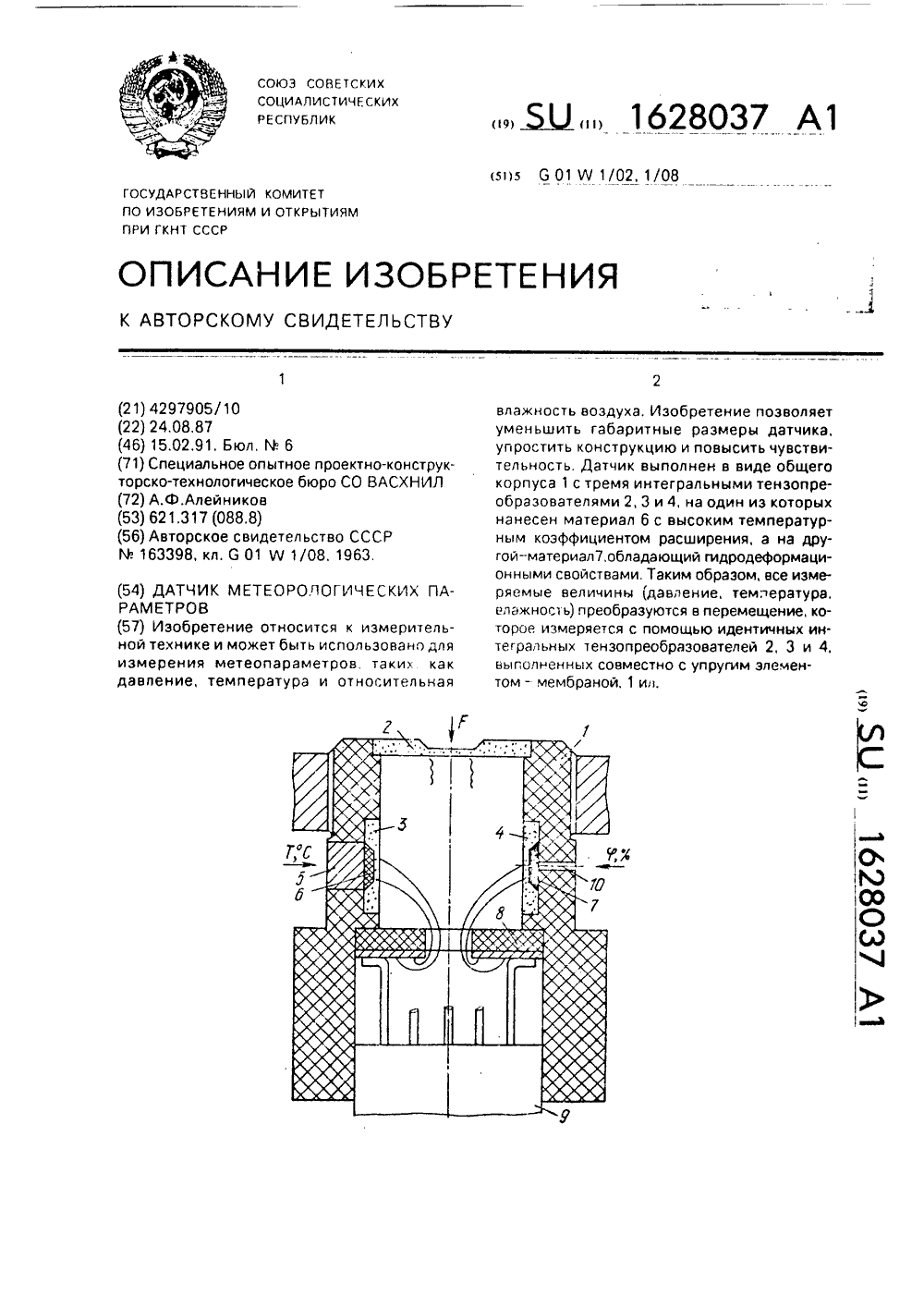

Датчик метеорологических параметров
Номер патента: 1628037
Опубликовано: 15.02.1991
Автор: Алейников
Метки: датчик, метеорологических, параметров
...относительной влажности воздуха ( гр, ). Влдгд через отверстие 10 изменяет объем мдтеридлд 7 зд счет гигродеформационного эф 1 .ктд и вызывает перемещение мембра 162803750 55 ны 4, а следовательно, и изменение сопротивления ее тензопреобразователяТаким образом, процесс измерения давления представляет собой последовательную цепь преобразований измеряемого давления в перемещение мембраны 2, которое в свою очередь преобразуется в электрическое напряжение с помощью ее тенэопреобразователя (давление - перемещение - электрическое напряжение) Процесс измерения температуры также представляет собой последовательную цепь преобразований измеряе 1 лой температуры в перемещение с помощью материала б, которое в дальнейшем вызывает перемещение...
Устройство для измерения высоты нижней границы облаков
Номер патента: 1631485
Опубликовано: 28.02.1991
Авторы: Анискин, Васильев, Гительсон, Круглов, Персин
МПК: G01W 1/00
Метки: высоты, границы, нижней, облаков
...Работа схемы 6 повторяется при поступлении очередного кода или груп и ы кодов. Схемы 7 - 10 осуществляют выделение кодов, относящихся к нижней границе облачности. Наиболее простая реализация этих схем обеспечивает получение информации в условиях двуслойной и разорванной облачности. 15 20 25 30 35 40 45 50 55 Блок 8 .определяет среднее значение высоты облаков для верхнего и нижнего квантиля и для выборки в целом и передает в блок 9. Граница квантилей, т,е. число измерений, определяется состоянием управляющего счетчика 7. В схеме 9 находится расстояние между верхним и нижним квантилями ( в простейшем случае разность средних значений двух квантилей) и проводится ее сравнение с максимальной разностью, полученной при предшествующем...
Способ определения степени видимости объекта
Номер патента: 1631486
Опубликовано: 28.02.1991
Авторы: Бакуев, Богомолов, Евсикова, Крылов, Михеев
МПК: G01W 1/00
Метки: видимости, объекта, степени
...контраст ных объектов и т=0,5 - при измерении малоконтрастных объектов (Ч 30). Затемсмещают выбранную пару (фиг.2) относительно входного зрачка зрительной трубы 3 до тех пор. пока наложенная вуалирующая яркость дымки дополнительного изображения неба у гори= зонта не погасит основное изображение объекта, Этот момент является отсчетным для определения степени видимости объекта, т.е, определяют линейную величину смещения пары в поле зрения зрительной трубы 3 с помощью механизма смещения с отсчетным устройством. Отношение яркости неба у горизонта в направлении объекта к яркости фона, на котором объект проектируется, - величину Ьф, измеряют фотометром, например, ВФУ 7. Затем определяют степень видимости объекта по формуле Ч=1+ ,...
Устройство для определения атмосферной дисперсии
Номер патента: 1631487
Опубликовано: 28.02.1991
Авторы: Ковадло, Коротеев, Круглов
МПК: G01W 1/00
Метки: атмосферной, дисперсии
...перпендикулярно ориентации приемных поверхностей фотоприемников 6 и 7. В результате этого приемная поверхность фотоприемника 6 пересекает изображение объекта параллельно удлинению иэображения за счет атмосферной дисперсии, а фотоприемника 7 - перпендикулярно ему, т. е,фотоприемник 7 своей щелевидной приемной поверхностью осуществляет продольное вдоль направления дисперсии сканирование изображения,а фотоприемник б - поперечное сканирование изображения,При размещении зеркала 3 под углом 45 к оси оптической системы 1 радиус цилиндрической поверхности изображения максимален и при прочих равных условиях минимален поворот изображения относительно площадки приемника. Сигналы фотоприемников 6 и 7 запускают ключевые элементы 8 и 9,которые...
Способ определения тропосферных возмущений
Номер патента: 1638689
Опубликовано: 30.03.1991
Авторы: Дубровский, Русаков
МПК: G01W 1/00
Метки: возмущений, тропосферных
...поверхностьюБ. Тогда получаем го поля возможна только при наличиидифференцированного движения среды,поскольку в этом случае компонентытонзора скоростей деформации 0 к=кг= Эч;/дх + Зчк/дх; отличны от нуля.Генерация или уничтожение квазистатического электрического поля зависитот положительности или отрицательности интегрального значения Е,Э Е к иопределяется, следовательно, взаимнойконфигурацией течения среды и электрического поля. Например, можно утверждать, что будут генерировать электрические поля, направленные вдоль собственных векторов матрицы 0;, отвечающих положительным собственйым значением ( . При этом для замкнутойсистемы (когда поверхностные интегралы исчезают) рост поля определяется,как это следует.из (3), уравнениемЙ-1),...
Устройство для измерения характеристик частиц атмосферных осадков
Номер патента: 1638690
Опубликовано: 30.03.1991
МПК: G01W 1/00
Метки: атмосферных, осадков, характеристик, частиц
...с водой возбуждает звуковуи волну, которая действует на акустический преобразователь 3, на выходе которого появляет- М ся электрический импульс, поступающий ЯО вблок обработки и регистрации. По фЪ амплитуде импульса определяется раз- Я 1 мер частиц и сила их удара, Избыток 11 дождевой воды, собрачный в кинете,твительность датчика не з висит от точки падения капли в киве ту, так как акустические волны имеютмалый коэффициент затухания в воде.Кювета должна заполняться водой о уровня не менее 5 диаметров макси1 б 38690 момент времени в кювету залетала одна частица.Устройство Может быть использовано для измерения характеристик падения частиц воды при искусственном и естественном орошении сельскохозяйственного поля, для расчета разрушения...
Устройство для расцепки несущего и спускаемого средств
Номер патента: 1638691
Опубликовано: 30.03.1991
Автор: Саркисян
МПК: G01W 1/08
Метки: несущего, расцепки, спускаемого, средств
...диаметр которого меньше диаметра чехла,На кольце имеются проушины 7 для креп отверстие в ш 3 ьбой пробкой,Отделяемым объектом может бытьбая радиотелеметрическая, измеритная аппаратура и т.п., а несушимобъектом не только баллон, но и дгой летательный аппарат,Отделение радиозонда от несущегбаллона в атмосфере на заданной вьте осуществляется следующим образНепосредственно перед запускомрадиозонда в атмосферу удаляют прку из калиброванного отверстия, Влете подвижное кольцо 6, к которомуподвешен радиозонд, упирается в элтичный чехол 1, туго набитый сыпучматериалом 2. Таким образом.,осущесвляется надежное соединение радиозда с несущим баллоном, способное в163869 рассчитывают необходимые параметрыустройства.Формула изобретения ставитель...
Устройство для улавливания дождевых осадков
Номер патента: 1641229
Опубликовано: 15.04.1991
Авторы: Бобеску, Гаврилица, Папук, Пасат, Рошка
МПК: A01G 25/02, G01W 1/14
Метки: дождевых, осадков, улавливания
...Москва, Ж, Раушская наб., 4/5 гарина, 101 оизводственно-издательский комбинат "Патент", г, Ужгород Изобретение относится к орошению сельскохозяйственных культур дождеванием и может быть использовано для определения равномерности распределения слоя осадков по площади.Цель изобретения - повышение точности измерения и уменьшение времени установки на сложном рельефе.На фиг.1 представлена принципиальная схема устройства для улавливания дождевых осадков; на фиг,2 - устройство, разрез.Устройство для улавливания дождевых осадков состоит из штырей 1, дождемерного бачка 2 с приемным калиброванным отверстием 3. Бачок 2 связан со штырями 1 посредством подшипника. Подшипник выполнен в виде двух коаксиальных колец 4 и 5, которые соединены между...
Способ определения типа температурной стратификации атмосферы
Номер патента: 1642418
Опубликовано: 15.04.1991
Автор: Делов
МПК: G01W 1/00
Метки: атмосферы, стратификации, температурной, типа
...заключающийся в зондировании атмосферы путем посылки излучения акустических колебаний в вертикальном направлении, регистрации зависимости интенсивности рассеянных витель на опр ти ик ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР АВТОРСКОМУ СВИДЕТЕЛЬ(54) СПОСОБ ОПРЕДЕЛПЕРАТУРНОЙ СТРАТИФЕРЪ(57) Изобретение относии может быть испол ьзов ф ации атмосферы,Способ осуществляют следующим образомОдновременно в двух направлениях, в вертикальном и под некоторым углом, места посылают излучение акустических колебаний в моностатическом импульсном режиме, измеряют интенсивности эхо-сигналов в зависимости от высоты при вертикальном зондировании и в зависимости от наклонной дальности при наклонном зондировании, По данным наклонного...
Устройство для регистрации грозовых разрядов
Номер патента: 1642419
Опубликовано: 15.04.1991
Авторы: Акматов, Маркин, Татаринов, Токтогулов
МПК: G01W 1/16
Метки: грозовых, разрядов, регистрации
...использовано для регистрации грозовых разрядов,Цель изобретения - . повышение помехоустойчивости устройства..На чертеже представлена структурная схема устройства для регистрации грозовых разрядов,Устройство для регистрации грозовых разрядов содержит магнитную антенну 1, фильтр 2, первое пороговое устройство 3, схему 4 совпадения, регистратор 5, датчик коронного тока в виде штыревой антенны 6, преобразователь 7 тока в напряжение, дифференциатор 8 и второе пороговое устройство 9.Устройство работает следующим образом.При возникновении грозовой обстановки штыревая антенна 6 становится источником коронного тока, который после преобразования в напряжение поступает на вход дифференциатора 8. При медленно меняющихся полях сигнал с...
Нефелометр
Номер патента: 1647487
Опубликовано: 07.05.1991
МПК: G01W 1/00
Метки: нефелометр
...9,Нефелометр работает следующим образом,Источник 1 формирует зондирующийсветовой поток, который распространяется 25в прострастве, ограниченном двумя коническими поверхностями, Такая форма светового пучка образована эа счет выполненияисточника излучения 1 из излучателей, расположенных по образующим конуса, угол 30при вершине конуса О. Световой поток рас, сеянного средой зондирующего излучениявоспринимает приемник 2. Рабочий (рассе ивающий) объем нефелометра формируетсяпересечением светового пучка и сектором 35зрения приемника 2, образованным коническим тубусом 7 и коническим эатенителем 8,Сигнал приемника усиливают с помощьюусилителя 3, детектируют детектором 4,фильтруют фильтром 5 низкой частоты и направляют на регистрацию.Расположение...
Устройство для комплексного измерения метеофакторов
Номер патента: 1647488
Опубликовано: 07.05.1991
Автор: Гурницкий
МПК: G01W 1/02
Метки: комплексного, метеофакторов
...Ч 2, трехобмоточный трансформатор Т, выпрямительные мосты ОЕ 1 и ОЕ 2, потенциометр ВР, отсчетный прибор (регистратор) РА.Элементы С 1 и С 2, Ч 1 и Ч 2, 81-83 имеют соответственно одинаковые параметры,Устройство работает следующим образом.При включении выключателя ЯА на трансформатор Т подается переменное напряжение, которое стабилизируется с помощью стабилизаторов Ч 1 и Ч 2, включенных в сеть через разделительные конденсаторы Ч 1 и Ч 2. Под действием постоянного напряжения, снимаемого с коя 5 10 15 20 25 30 35 40 го и внутреннего воздуха в помещениях дает воэможность в полной мере оценить его тепловое комплексное воздействие на здания, сооружения, оборудование, аппаратуру и другие обаекты и процессы, в частности 50 на животных и...
Цифровой гигрометр
Номер патента: 1649484
Опубликовано: 15.05.1991
Авторы: Козырев, Коробов, Михайлов, Селивахин
МПК: G01W 1/00
...17 появляется зависящее от опорного напряжения блока 18 и кода напряжение, которое поступает на вход 20 блока выборки-хранения 4, где оно запоминается. В режиме измерений от шины управления блока 12 преобразования аналоговых сигналов в цифровые на входы 13 и 14 аналогового коммутатора 1 подаются команды на замыкание соответСтвующих электронных клю 55 чей, на вход 15 - сигнал на размыкание ключа. При этом сорбционный электрический датчик 9 отключается от источника деполяризующего переменного напряжения 5 и подключается к выходу блока выборки-хранения 4 и входу повторителя напряжения 10Введение блока выборки-хранения позволяет осуществлять питание сорбционного датчика влажности в цикле измерений выходным напряжением цифроаналогового...
Способ определения шквала и устройство для его осуществления
Номер патента: 1654757
Опубликовано: 07.06.1991
Авторы: Афиногенов, Мехович, Персин
МПК: G01W 1/00
Метки: шквала
...будет соответствовать скорости ветра при шквале. а выходной сигнал с интегратора 3(Ч 1) практически не изменится.Разность выходных сигналов с интеграторов 3 и 6, выделенная схемой 4 вычитания, сравнивается в первом компараторе 5 с установленным первым пороговым значением Чпор 1. ПРи пРевышении Разностью Ч 2 - Ч 1 первого порогового значения Чоор 1 с первого компаратора 5 на второй компаратор 7 выдается сигнал разрешения на проВЕрКу ВЫПОЛНЕНИЯ уСЛОВИя Ч 2Чоор 2 (например, Чпор 2=11 м/с). В том случае, если во время сигнала разрешения с перво 1654757го компаратора 5 сигнал Ч на входе второго компаратора 7 превышает второе пороговое значение Чор, с выхода второго компаратора 7 на блок 8 индикации подается сигнал о возникновении шквала, По...
Способ обнаружения очагов выпавшего дождя
Номер патента: 1654759
Опубликовано: 07.06.1991
Авторы: Бугаева, Бухаров, Геохланян
МПК: G01W 1/00
Метки: выпавшего, дождя, обнаружения, очагов
...шероховатости почвы, средней высоты растительности, профиля влаж асти верхнего слоя почвы и т,д, Однако при определенных значениях средней влажности верхнего почвенного покрова и площади элементарных участков наблюдения, близкой к 2 км (что обеспечи 2вается с помощью РЛСБО океанографических ИСЗ) по значениям УЭПР оказывается возможным однозначное выявление очагов выпавших осадков, сумма которых за сутки до съема превышает 1 мм, При этих же условиях возможно и однозначное выявление районов, в пределах которых суточная сумма жидких осадков не превысила 0,2 мм,Для выявления укаэанных ситуаций, относительно которых возможно однозначное дешифрирование очагов осадков по результатам измерений УЭПР, на АМС земледельческой зоны, попадающих в...
Устройство для определения оптических характеристик атмосферы
Номер патента: 1658108
Опубликовано: 23.06.1991
Авторы: Балденков, Козинцев, Константинов, Можаров
МПК: G01W 1/00
Метки: атмосферы, оптических, характеристик
...анализатора 6) и постоянного напряжения, величина которого зависит от задаваемой верхней границы диапазона измеряемых прозрачностей или дальиостей видимости. В зависимости от результата сравнения на выход блока 8 выбора проходит либо импульс синхронизации с формирователя 5 задержки, либо импульс синхронизации с блока 7. Разрешение работы блока 8 поступает с блока 1 управления в момент Сигнал с выхода блока 8 останавливает работу блока 9 измерения временных интервалов, сигнал с выхода которого по истечении времени 1 поступает в блок 1 О обработки.Сигнал с выхода блока 8 также разрешает работу накопителя 4, который интегрирует сигнал обратного рассея- ниЯ с момента Сп или С 3 в зависимости от срабатывания блока 8 до с, С выхода...
