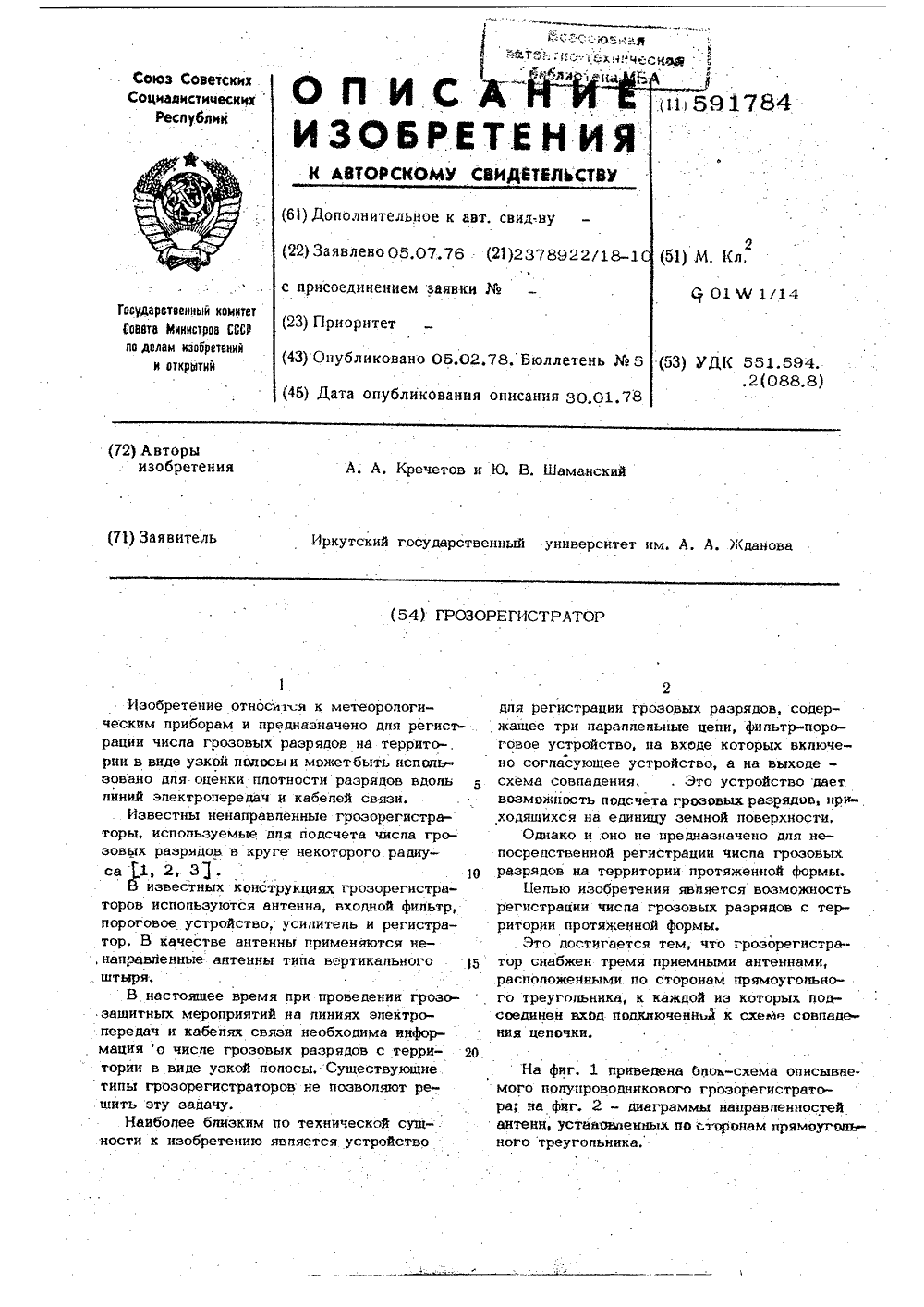

Номер патента: 591784

Опубликовано: 05.02.1978

Авторы: Кречетов, Шаманский

МПК: G01W 1/14

Метки: грозорегистратор

...Грозорегистратор представпяет собой прибор, в котором имеются три однотипных цепочки с ферритовыми антеннами. Каждая цепочка включает в себя эмиттерный повторитель 1, 1, 1., усилитель 2, 2, 2ии ждущие мупьтивибраторыпороговые эпементы) 3, 3, 3, усииитепи 4, 4, 4 Выходы цепочек подкпючены к схеме совпадения 5. Подсчет числа грозовых разрядов в узкой попосе осуществляется счетчиком 6. 10 Каждая из цепочек работает следующим образом, Сигнал от мопниевого разряда принимается феррптовой антенной и поступает на вход эмиттерного повторителя. Йапее 15 сигнал усиливается до уровня, необходимого дпя запуска ждущего мультивибратора, Оконечные усилители 4 - 4 п предназначены дпя усиления сигнапа по току, необходимого ддя срабатывания...

Номер патента: 800939

Опубликовано: 30.01.1981

Автор: Закарюкин

МПК: G01W 1/16

Метки: грозорегистратор, панорамный

...сигнала (Фиг.2), соединенного через буферный каскад 16 с каналом с вертикальной антенной 5, трехвхадовых регистрирующих устройств 17 и 18, срабатывающих только при наличии сигналов на всех трех входах, Пороговое устройство 19 ограни чивает дальность действия регистра.При воздействии электромагнитного поля разряда в магнитных антеннах наводится сигнал, максимальный в антенне, ось которой перпендикулярна нап О равлению на разряд. Для антенны, ось/ которой перпендикулярна линии а-а сигнал будет больше, чем в других антеннах, если направление на разряд лежит внутри угля, ограниченного линиями 1-и П-ПСигнал в соответствующем канале, отФильтрованный Фильтром 13, усиленный усилителем 14, пройдет через узел 15, поскольку он являетсЯ...

Номер патента: 853585

Опубликовано: 07.08.1981

Авторы: Есипенко, Потапкин

МПК: G01W 1/16

Метки: грозорегистратор

...необходимо регистрировать грозовые разряды.25Последовательно с антенной 1 включенысхема "Запрет" 3, блок селекции 4 и регистратор 5. Выход антенны 2 через пороговое устройство 6 связан с управляющим входом схемы "Запрет" 3, Кроме тою ЗОго, предлагаемое устройство содержит регулятор порога 7, связанный с пороговымустройством 6,Работа устройства осуществляется следующим образом, При возникновении грозового разряда в нужном секторе появляется сигнал на выходе антенны 1; которыйпроходит через схему "Запрет" 3 на выход блока селекции 4, Блок селекции 4может включать частотный и амплитудный 40селекторы, Их основное назначение заключается в том, чтобы произвести селекциюсреди грозовых разрядов на наземные,облачные или те и другие В...

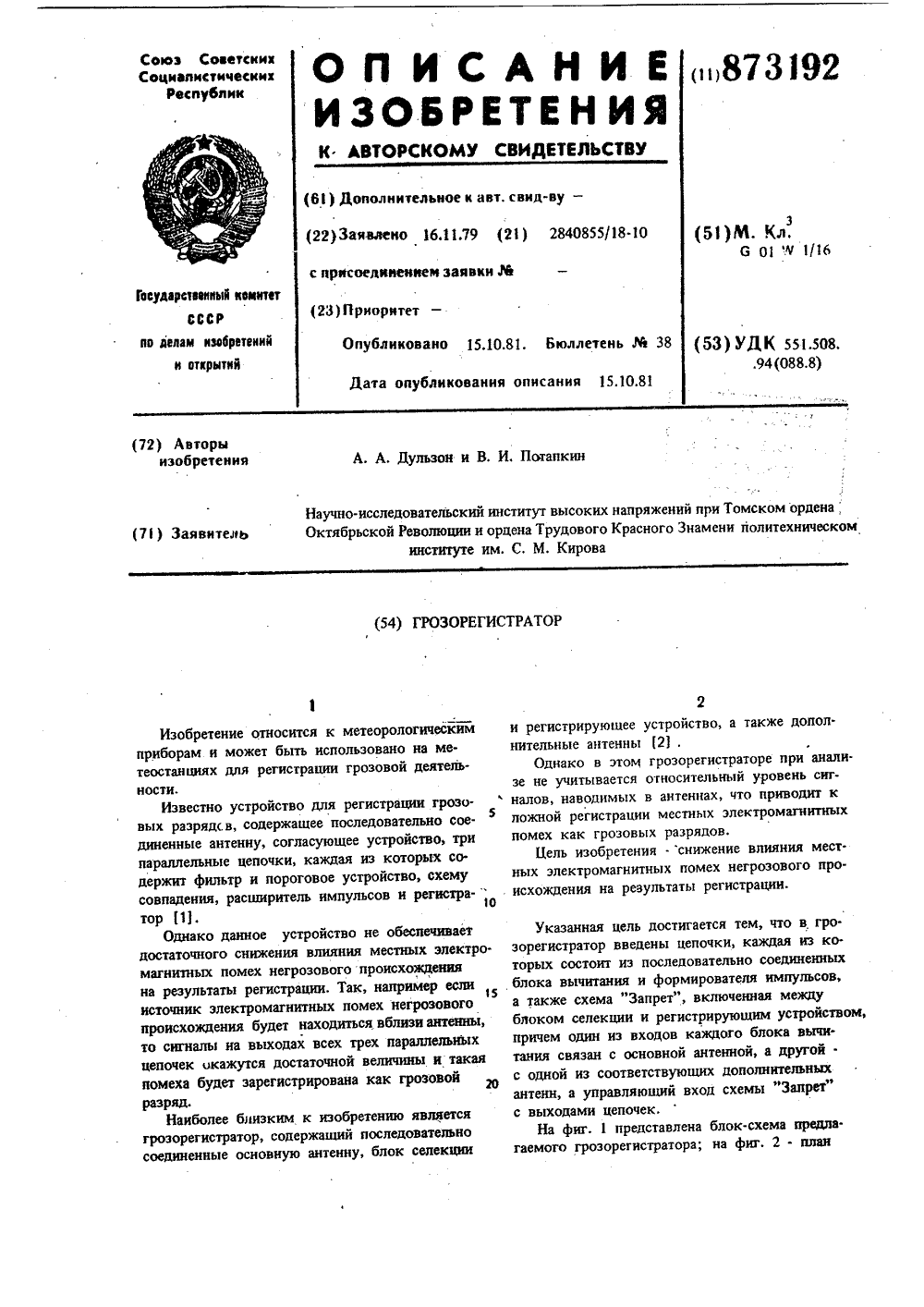

Номер патента: 873192

Опубликовано: 15.10.1981

Авторы: Дульзон, Потапкин

МПК: G01W 1/16

Метки: грозорегистратор

...разность амплитудсигналов поступающих с основной антенны 1и дополнительных антенн 810.Устройство работает следующим образом.При грозовом разряде в окружающем пространстве появляется переменное электромагнитноеполе, напряженность которого в точках распо.ложения антенн 1, 8, 9, 10 примерно одинакова. Это электромагнитное поле воспринимает.ся основной антенной 1 и дополнительнымиантеннами 810. Сигнал с выхода основнойантенны 1 поступает на вход блока 2 селекции,где производится его амплитудный и частотныйанализ. Если сигнал на входе блока 2 селекциив определенной полосе частот превосходит заданный пороговый уровень, то на его выходепроявляется импульс стандартной амплитуды.Этот импульс проходит через схему 3 "Запрет"и...

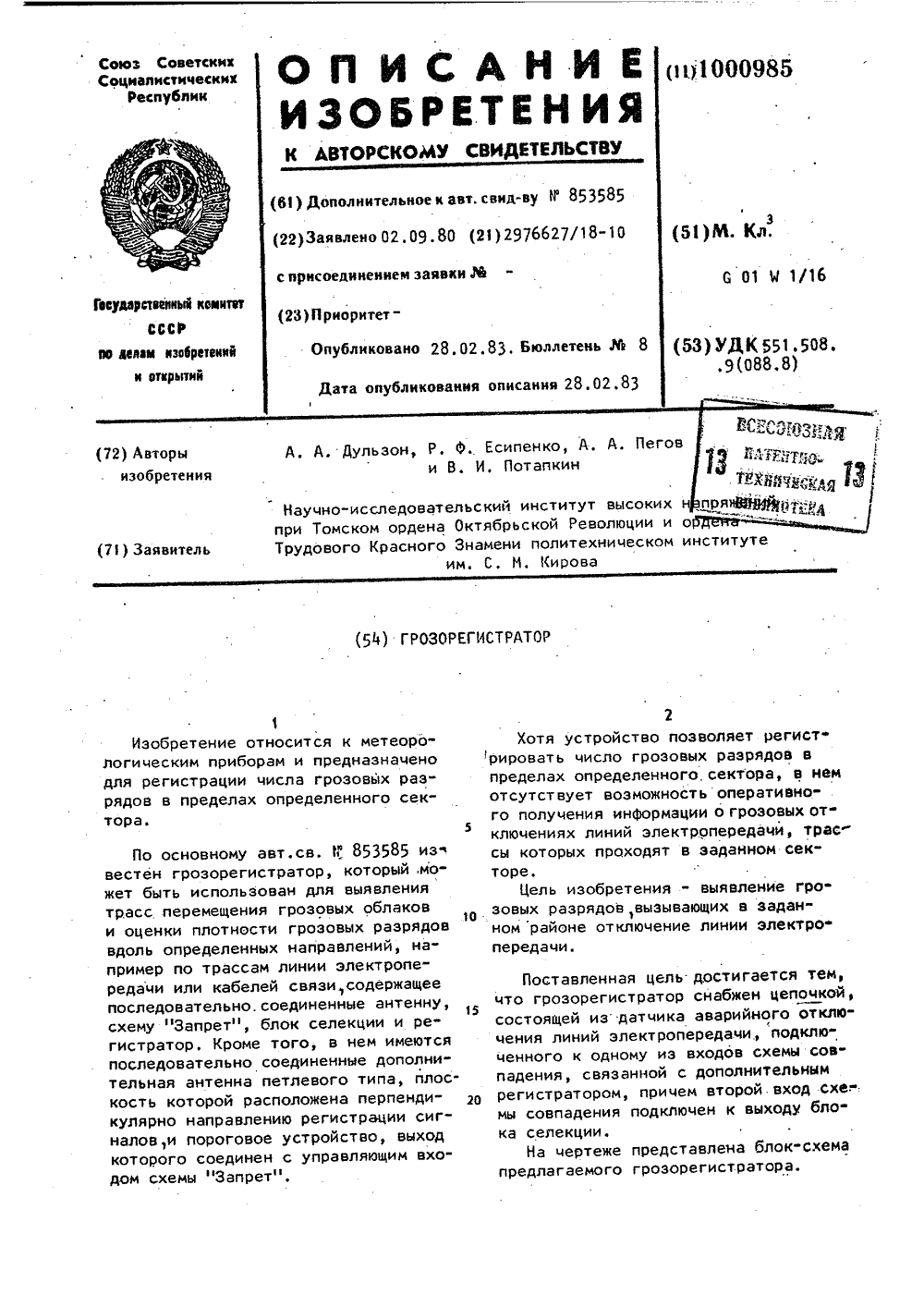

Номер патента: 1000985

Опубликовано: 28.02.1983

Авторы: Дульзон, Есипенко, Пегов, Потапкин

МПК: G01W 1/16

Метки: грозорегистратор

...щим входом схемы "Запрет" 2. Гроэо" регистратор снабжен также последовательно соединенными датчиками 7 аварийного отключения линии электропередачи, схемой 8 совпадения и допол- И нительным регистратором 9.Устройство работает следующим об" оазом.При возникновении грозового разряда в нужном секторе появляется сигнал 26 на выходе антенны 1, который прохо" дит через схему "Запрет" 2 на вход блока 3 селекции, Блок 3 селекции может включить амплитудный и частотный селекторы, а также расширитель им- . ЗЗ пульсов который предотвращает ре" гистрациа многокомпонентной молнии в аиде нескольких импульсов, Когда сигнал на входе блока 3 селекции в определенной полосе частот превзой- ЭЕ дет заданную амплитуду, на его выхо" де появится стандартный...

Номер патента: 1606951

Опубликовано: 15.11.1990

Авторы: Гаврилова, Есипенко, Раков

МПК: G01W 1/16

Метки: грозорегистратор

...принимается антеннами 1, 5 и 10. Если разряд произошелв заданном секторе, сигнал с антенны5 превышает заданный порог, черезпороговое устройство 6 открывает,схему ЗАПРЕТ 2 и сигнал с антенны 1поступает на селектор 3. С антенны10 сигнал поступает на селектор 1115направления и, если разряд произошелв заданном секторе, сигнал поступает на вход селектора наземных разрядов 11, При этом, если разряд наземный и амплитуда сигнала превьшаетзаданный пороговый уровень, появляются импульсы на выходах селекторов3 и 12 наземных разрядов. Импульс свыходов селектора 3 наземных разрядов регистрируется регистратором4 и поступает на один из входов схемы ИЛИ 16. Импульс с ныхода селектора 12 наземных разрядов через передатчик 13, линию 14 связи и приемйик...
