Способ определения профиля параметров атмосферы
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1610452
Автор: Виноградов
Текст
(4) 30 преломления и угол ре 1)акции, по ко, торым строят их профиль с учетом зенитного расстояния направления посылки импульса.При этом формулы для вычисления имеют вида 2и, Г г, - и с 8 гг(2)разность углов рефракциидля двух траекторий,г 1, ги и 1,и - зенитные расстояния и показатели преломления в первой и второй точках отсчета соответственно. 1ЬГ,=,/)-агсг 9 Всиа(90-г, СЗ) где 11 - вертикальная коорцината вох,второй точке отсчета,текущее значение дальности1до положения импульса вд-й точке пространства;В - вертикальный отрезок (расстояние) между точкамиотсчета.Выбрр знака перед радикалом в выражении (1) определяется требованием К, который должен быть большеединицы.На чертеже приведена схема измерений.Лазерный импульс излучателя 1 Формируется зеркалами 2 и оптическойсистемой 3 и направляется в атмосферу под заданным зенитным расстоянием(углом) г 1. Оптические системы 3 и4 Формируют в плоскости анализаторов5 и 6 иэображения сечения объема,образованного световым импульсом прираспространении его в атмосфере. Приэтом система 4 расположена на известной высоте В по отношению к системе3, Анализаторы 5 и 6 осуществляютслежение за перемещением изображениясечения объема, образованного световым импульсом, в поле зрения оптических систем и формируют сигналы, поступающие в блоки 7 и 8 управления анализаторами, В блоках 7 и 8 Формируются сигналы, О и Б ,В В соответственно, первые, - пропорциох 1 нальные координатам центра тяжести изображения относительно точки отсчета в приемной системе 3, а вторые в системе 4, Эти пары сигналов поступают в блок 9 вычисления. Так как углы рефракции и показатели преломления различны для различных участков трассы, последнюю разбивают на участки ,1, 1 1. 1.с шагом ВЬ= 1, - ЬОдновременно с измерением указанных пар координат для двух траекторий на высотах расположения систем 3 и 4 измеряют метеопараметры и вводят с них информацию в вычислительный блок 9, который реализует алгоритм (3),Величины сигналов Пх, с пропорциональны значениям проекций центров сечений объема, занятого световым импульсом, на направление зондирования в соответствующих точках 1., Угловые отклонения по осям Х и )г вычисляют по Формулам КУ ч.Г где Р - фокусное расстояние конкретной оптической системы, 35 К 119 К- коэффициенты, определяемыепри калибровкеОценка точности предлагаемого способа на основе уравнений (1) и (2) позволяет сделать выводы о том, 40 что погрешность определения углов рефракции не превышает 1-3 угловых секунд, а показателя преломления-610 в относительной мере, что удовлетворяет многим запросам практики. 45Формула изобретения Способ определения профиля параметров атмосферы, включающий посып ку светового импульса под зацаннымзенитным расстоянием, формированиеизображения сечения .объема пространства, заполненного световым импульсом, слежение за центром тяжестиизображения сечения объема пространства с одновременным измерением ко ординат центра тяжести изображенияотносительно точки отсчета и дальности до светового объема, о т л и -04 52 отсчета, определяют разность коордиСоставитель Е,Редактор М,Бандура Техред М.Ходаимов Корректор М.С кая Заказ 3738 Тираж 341 ПодписноеВНИИПИ Государственного комитета но изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 эводственно-издательский комбинат "Патент", г,ужгород, ул. Гагарина, 10 5 16 ча ю щ и й с я тем, что, с целью расширения функциональных возможностей за счет дополнительного определения профиля показателя преломления, центр тяжести отслеживают при измерении координат относительно дополнительной точки отсчета, расположенной на известной высоте от первой точки нат центров тяжести, в точках от"четаизмеряют давление воздуха, температуру и влажность, вычисляют показателипреломления в этих точках, а дпя выбранной точки траектории распространения светового импульса находят показатель преломления, угол реЭракции ипрофиль с учетом зенитного расстояния направления посылки импульса .
СмотретьЗаявка
4418134, 14.03.1988

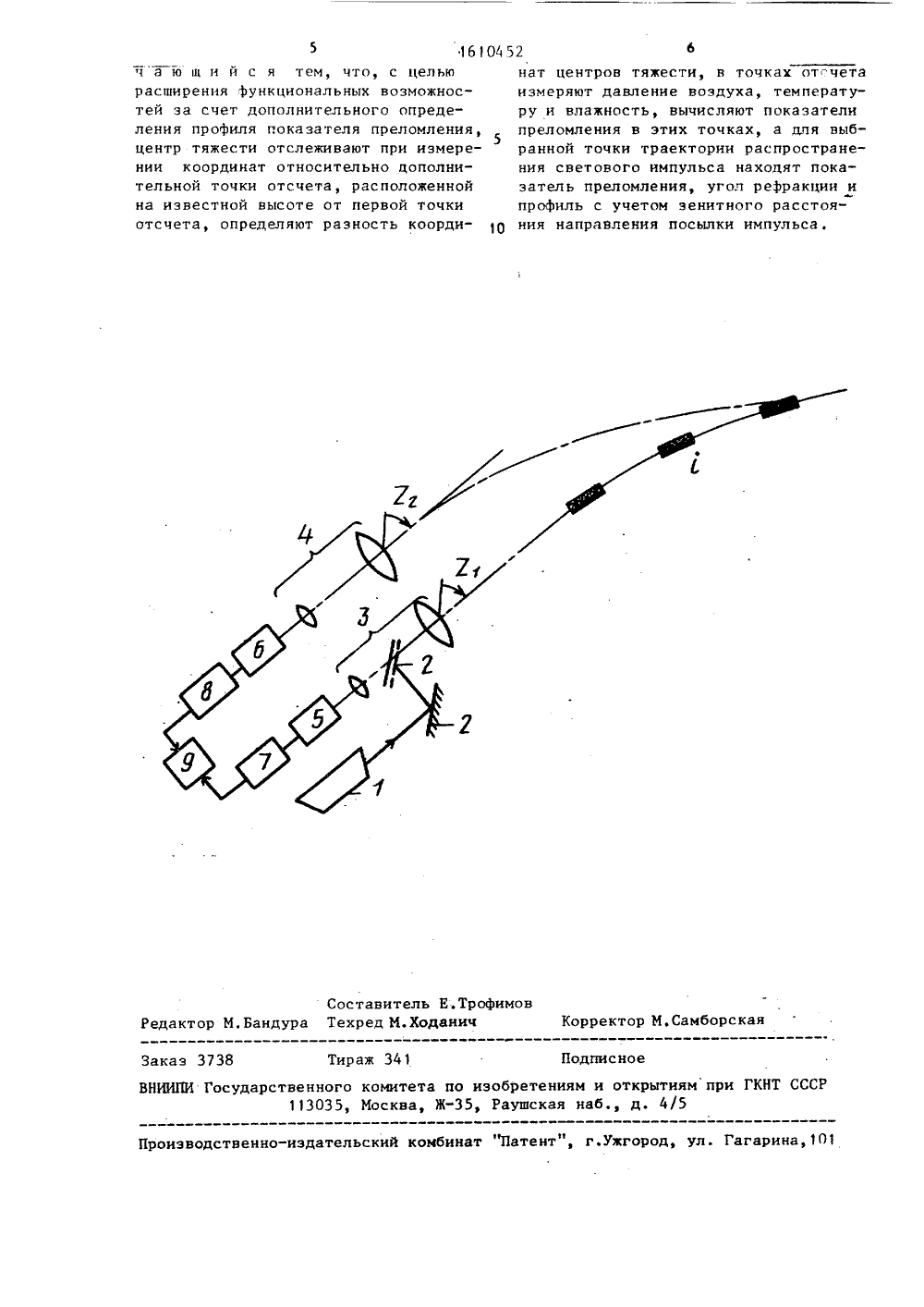

ГОРЬКОВСКИЙ ИНЖЕНЕРНО-СТРОИТЕЛЬНЫЙ ИНСТИТУТ ИМ. В. П. ЧКАЛОВА
ВИНОГРАДОВ ВЛАДИМИР ВАСИЛЬЕВИЧ
МПК / Метки
МПК: G01W 1/00
Метки: атмосферы, параметров, профиля
Опубликовано: 30.11.1990
Код ссылки
