Номер патента: 117929

Опубликовано: 01.01.1958

Автор: Штейнман

МПК: G01R 27/26, G01R 33/12

Метки: магнитных, материалах, потерь, электрических

...по намагничивающей обмотке, и совпадает с ним по фазе.Намагничивающая обмотка питается от ис х и ультразвуковых частот,Э.д.с., индуктируемая в обмотке 3 при протекании тока по намагничивающей обмотке 2, и падение напряжения на сопротивлении 4 подаются, соответственно, на вход смесителей б и 7. Одновременно в сме117929сители подается напряжение, генерируемое гетеродином 8, частота которого может изменяться путем перестройки контура гетеродина, Для развязки смесителей служат буферные каскады 9 и 10.В случае применения кольцевого модулятора в выходном сигнале смесителей будут присутствовать две составляющие с частотами, равными сумме и разности частот намагничивающего тока и напряжения, генерируемого гетеродином.С помощью...

Номер патента: 119619

Опубликовано: 01.01.1959

Автор: Каплан

МПК: G01R 27/26

Метки: автоматической, магнитодиэлектрических, сердечников, сортировки

...разброса измеряемых ердечниковпроницаемости Средняя частота генератора зависит от типа из.,еряьх сердечников.Каскад, определяющий добротность сердечников, оран по обьчной схеме Я-хетраИзмеряемый сердечник, попадающий из бункера эталонную катушку контура 2, изменяет ее индуктивность и резовсная частота контура попадает в поло"у качания генератора. При з возникают и.,- пульсы напряжения с частотой чередования, равноастоте модулири- щего напряжения на генераторе 1, пропорциональе величине Я, На.пряжение с эталонного контура поступает на сеткахпь о, работающе, в режиме ограничителя по минимуму, угол отечограничителя по х,,1,о 119619 КитуМу ВЫОИряЕТСя ИЗ рас 1 Етя МИНИМЯ;ЬНО допуСТИМО добрОТНОСТИ ИЗ- меряемого сердечника.С этого же эталонного...

Номер патента: 120599

Опубликовано: 01.01.1959

Автор: Хмельник

МПК: G01R 27/26

Метки: емкостей, электрических

...переменный электрический конденсатор, посредством которого измерительная схема с подключенной к ней измеряемой емкостью 1 настраивается на максимальное значение емкости. Указанный конденсатор подразделен на две последовательно соединенные секции 2 и 3. Общая емкость их сохраняется постоянной при изменении соотношения между емкостями отдельных секций. Параллельно секции 2 включается измеряемая емкость 1, параллельно секции 3 - эталонные конденсаторы 4, переключаемые с помощью переключателя б. Величина измеряемой емкости определяется по шкале б, на которой фиксируется отклонение подвижной системы переменного конденсатора. Измерение производится при настройке схемы на максимальное значение емкости, что соответствует максимальному...

Номер патента: 121510

Опубликовано: 01.01.1959

Автор: Гинцбург

МПК: G01R 27/22, G01R 27/26, G01R 33/12 ...

Метки: гиротропных, компонент, магнитной, проницаемостей, сред, тензоров, электрической

...резонансной частоты и расширение полосы пропускания:д - ,1 о До/. - о/". о/ (2) Затем в резонаторе с образцом возбуждается эллиптически поляризованное колебание типа Н с левым вращением и измеряются резонансная частота о и полуширина полосы пропускания о/ (опыт 3).Далее вычисляют вызванные образцом смешение резонансной частоты и расширение полосы пропускания:дсо= о) . - м; До. =о - о, (з) Направление вращения определяется относительно внешнего ста- тическОГО намагничивающего пОля Н,. Поэтому для ТОГО, чтобъ перейти от схемы опыта 2 к схеме опыта 3, достаточно, не меняя возбуждения резонатора, изменить направление поля Но на обратное, например, переключением тока в обмотке электромагнита, создающего поле Но.Из данных всех трех...

Номер патента: 122183

Опубликовано: 01.01.1959

Авторы: Куканов, Пойлов

МПК: G01R 27/26, H03H 3/04

Метки: емкости, индуктивности, пьезоэлектрических, резонаторов, эквивалентных

...сопротивление которых много больше активного сопротивления резонатора.Вследствие наличия взапмоиндуктивности между контурами статическая емкость резонатора нейтрализуется. По известному активному сопротивлению, полностью определяемому вспомогательньви сопротивлениями, находят эквивалентные индуктивности и емкости пьезорезонатора при известной собственной частоте этого резонатора, Резонансная кривая полученного фильтра для малых расстроек с высокой степенью точности описывается уравнением резонансной кривой одиночного последовательного контура с результируЕОНГеГй 1 добротностью.,7(пгде Л 1 о,т - ширина полосы пропускания последовательного контура на уровне половинной мощности.1 о.Ооозначив через коэффициент пропорциональности А,...

Номер патента: 123615

Опубликовано: 01.01.1959

Автор: Востриков

МПК: G01R 27/26

Метки: дифференциально-трансформаторных, индуктивных, параметров, преобразователей, электрических

...преобразователя.Первичная обмотка 1 испытуемого преобразователя последовательно с омическим 2 и емкостным 3 делителями напряжения подключена к источнику переменного напряжения. Напряжение, снимаемое с делителей 2 и 3, служит для компенсации э.д.с., наводимой во вторичных обмотках 4 преобразователя при данном положении его сердечника б. При равенстве импеданса участков делителей 2 и 3, с которых снимается напряжение, подаваемое в цепь вторичной обмотки преобразователя, схема будет скомпенсирована, Для автоматической компенсация схемы служат двигатели б и 7, соединенные с регуляторами делителей 2 и 3.Двигатели питаются выходным напряжением фазочувствительных усилителей 8 и 9, входные цепи которых включены в цепь последовательно...

Номер патента: 123621

Опубликовано: 01.01.1959

Авторы: Папировский, Соколов

МПК: G01R 27/26, G01R 33/12

Метки: автоматической, действующей, добротности, измерительное, катушек, колебательных, контуров, магнитных, например, рассортировки, реактивности, сердечников, элементов

...практически пропорциональна амплитуде напряжения генератора 11, чем исключается влияние амплитудной нестабильности последнего на результат измерения. Кроме того, амплитуда импульса на выходе детектора 1 б меняется так, что обеспечивает уровень отсечки амплитудного селектора, неооходимый для при ведения результатов разбраковки на изменяющейся частоте к результатам разбраковки на постоянной частоте.Величина выходного импульса селектора 17 может регулироваться двумя потенциометрами, находящимися в цепях контура 15 и детектора 1 б. Первый потенциометр служит для первоначальной настройки, а второй имеет шкалу, градуированную в процентах, добротности.Импульсы с выходов детекторов 14 и 1 б подаются на аМплитудный селектор 17, на выходе...

Номер патента: 124532

Опубликовано: 01.01.1959

Автор: Браммер

МПК: G01R 27/14, G01R 27/26

Метки: активного, емкости, индуктивности, сопротивления

...пеэекл 10 чатс;1 см П и кондес 101)у С Вмссто соп)ОтивлеРГРГЯ Й подключается сопротив.е 111 е й. )Го величина при настройке подбирается так, стобь 101( ИЗЪГС)РГЕЭГЬГГОЙ ЛГЪГЬГ ш ЪЕНЯЛС 51 11 рИ ВОЗДЕЙСТ)ИГ 112 Н с реактивной составл)нощей измеряемого элемента. Подключение к кон,теисатъ С Гопэотив,Он;5 А: Вмсг 10 г,э из)с 51 ет ф 23 у 12111)51)ксн 15, 32 И КсНОШСГ) ГЭИГЕР, Нс,.)ОНа лампе Л; собран генератор Й - С, обеспечивающий подачу на изъ 1 еэ 51 съ 1 ый элеъ 1 еп 1 сР 1 нусоидальнОГО на 1)51)кснР 51 ОпределеннОЙ частоты.ДЛЯ ПОВЫШЕГИ 51 С(ОРОСТИ 0 ГГИ)2 НИЯ И 32 ГИР 21 РГЯ ИЗЪЕРИТЕЛЬНОй лампы Л Ме)кду пей и цепочкой, в которую включается измеряемый элемент, включен катодный повторитель, собранный на лампе Лг. Обладая большим...

Номер патента: 126953

Опубликовано: 01.01.1960

Авторы: Доставалов, Шляпников

МПК: G01R 27/26, G01R 31/00

Метки: автомат, металлизированной, слюды, сортировки

...этому моменту диск 7 11 рОТор КопдЕНСЯТ 01)я 6 110 В 01)асИБЫЮТСя Ня 180 и 1 асППЯСТСя СОрТИров(с СПОДЯПЬХ ПЛЯСТИНОК.ИЗЕРЯЕМЯЯ СЛОДЯНс 51 ПлсЗСТИ 1 Кс БКЛОЧЯССЯ 15 ОДНА) ИЗ ПЛСЧ ПЗМЕ- ритсльнО О моста (фГ. 2) ос)сдстБОм П 1)исоса 5, явля 101 цсГОся низкопотепция.ьным контяк 0)1, и Бысокопотенциачьного онака 9, связанного механически с якорем реле 10. 1 Лзмерительный мост питается от ламповго генераторы 5, С этого жс генератора синфызнонапряженнем питаня моста подается напряжение для питания фазового детектора 16 (опорное напря)кение). С измерительной диагонали моста напряжение ПОСТ)паст На ВХОД УСИЛИТСЛЯ 1 С ВЫХОДс КОТОРОГО ПсПРЯжЕНИЕ ПОДЯЕТ- ся на вход фазовсго дстскто)р. С нагрузки фазового детектора напря КЕПИС СНИМЯСТСЯ с 1...

Номер патента: 127751

Опубликовано: 01.01.1960

Авторы: Александров, Давидчук, Синицин, Четвериков

МПК: G01R 27/26

Метки: емкости, электрической

...питдшя и неизменной величине сопротивления нагрузки через ссСтспк пр(текс постоянный по Величине ток, которы рсГпстр 1 рустся мкроПсрмеГ- ром 3.При подключении измеряемой емкости 8 параллельно псп рузочноч СОПРОТИВЛЕНИЮ (ИЛИ СЧЕТс 1 ИКУ) УВЕЛИЧИВ с 1 СТСЯ КОЛИс(ЕСТВО ЭЛСКТР ПЧЕСТВс 1 при каждом акте разряда в сцетчикс, что приводит и увелпсснпо прокз- ДЯЩЕГО ЧЕРЕЗ НЕГО тОКа. ПУТЕМ ВЫбОРД аКтИВНОСтн ПРЕПсГРТ 1 1 МожО обеспечить заметное изменение ток, прокодящсго церез счсцпк прп изменении емкости в требуемом диапазоне. Микроампермстр 5 грду. - руется непосредственно в единицдк емкости. Чтобы обеспечить постол:М 127751 стВО р 1100 сй тоти(и при с:(1 снс с 1 стчика и с 1 учаЙпы; .лода;( потнциа,:2 В 1)1 чалс СГО раооты, паГряжени(.,...

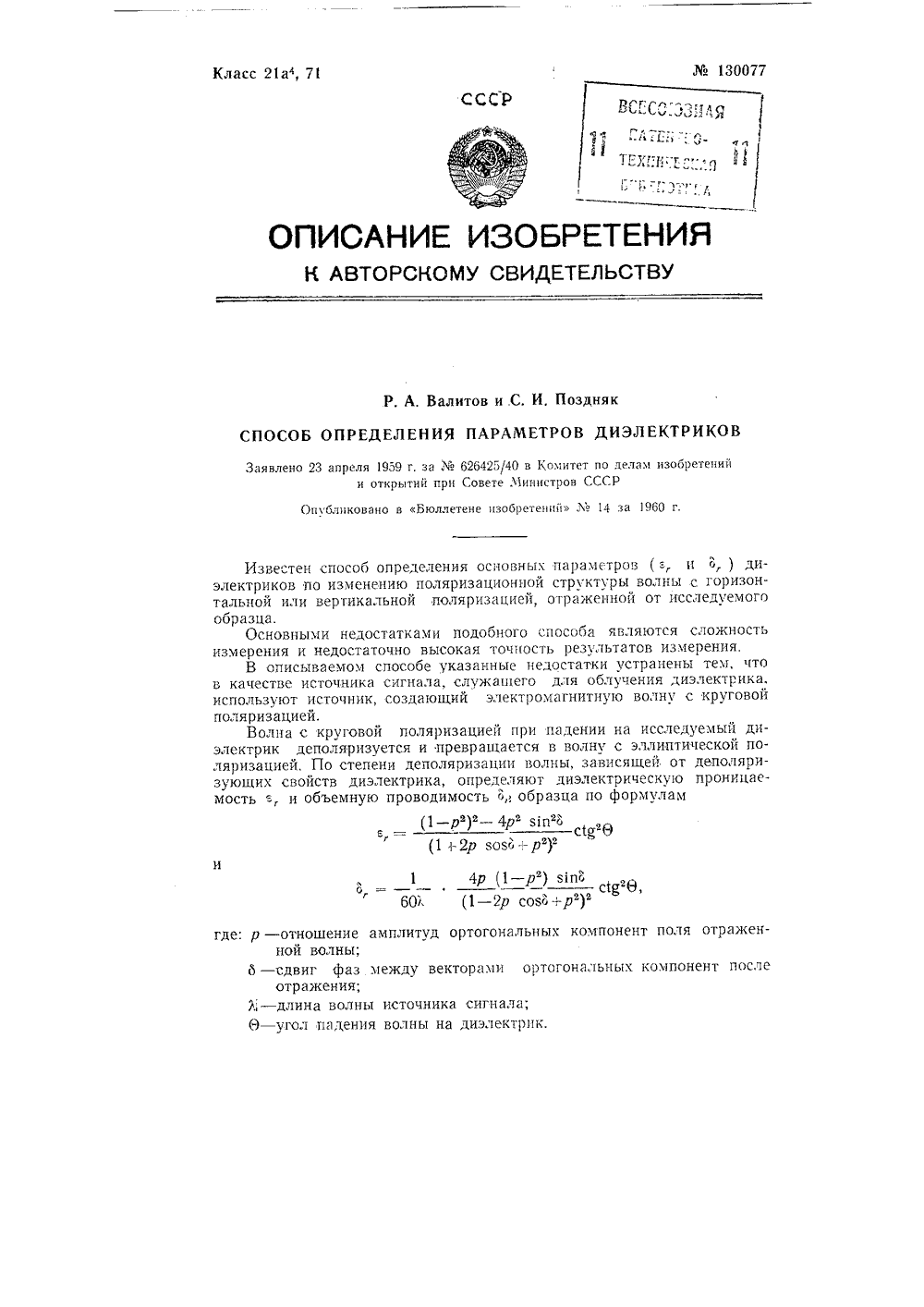

Номер патента: 130077

Опубликовано: 01.01.1960

Авторы: Валитов, Поздняк

МПК: G01R 27/26

Метки: диэлектриков, параметров

...вертикальной поляризацией, отраженной от исследуемого образца.Основными недостатками подобного способа являются сложность измерения и недостаточно высокая точность результатов измерения.В описываемом способе указанные недостатки устранены тем, что в качестве источника сигнала, служащего для облучения диэлектрика, используют источник, создающий электромагнитную волну с круговой поляризацией.Волна с круговой поляризацией при падении на исследуемый диэлектрик деполяризуется и превращается в волну с эллиптической поляризацией. По степени деполяризации волны, зависящей от деполяризующих свойств диэлектрика, определяют диэлектрическую проницаемость =-, и объемную проводимость он образца по формуламс 1 д 9Ло 130077 Предмет из об р ет ения...

Номер патента: 132276

Опубликовано: 01.01.1960

Автор: Хаби

МПК: G01R 27/26

Метки: бессеточным, внесения, диэлектрика, зазором, объемных, путем, резонаторов, характеристики

...с достаточно высокойточностью,В описываемом способе указанные недостатки устранены использованием в качестве диэлектрика, вносимого в резонатор, упругой диэлектрической пленки, прижимающейся к внутренним стенкам труб,образу;Ощим зазор.Для пояснения описьваемого способа на чертежях изображен объемный резонатор с бессеточнымкоторого размещена упругая пленка.В зазоре /, образованном трубами 2 резонатора 3, помещена упругая диэлектрическая пленка 4, например цз тефлона, которая, выпрямляясь, цриж;гмястся к внутренц 11 м стенкам труб 2. Высота пленки выбирается больше высоты зазора, а ее длина - примерно равнойдлине окруж;ости внутренней стенки трубы. Введение диэлектрическойпленки Вызывает изменение резонансной 1 ястоты Зезоцятор 11, по...

Номер патента: 132326

Опубликовано: 01.01.1960

Автор: Нейман

МПК: G01R 27/26

Метки: емкостей, индуктивностей

...5, ограничителя-модулятора б, усилителя низкой частоты 7 и двухфазного электродвигателя 8.Опорное напряжение высокой частоты от генератора 1 подается на измерительный контур 2, в который входит измеряемая деталь и который при измерении индуктивности, емкости и потерь в них настраивается в резонансотсчет полученного значения измеряемой величины производится по шкале эталонного переменного конденсатора измерительного контура.О величине потерь в измеряемой детали при наличии резонанса в измерительном контуре судят по показанию лампового вольтметра 3.С входа измерительного контура опорное напряжение высокой частоты подается непосредственно или через усилитель опорного напряжения .4 на фазовый детектор 5, на который через...

Номер патента: 133929

Опубликовано: 01.01.1960

Автор: Калина

МПК: G01R 27/26

Метки: диапазоне, полосы, резонанса, сверхвысокочастотном, ферритах, ферромагнитного, ширины

...магнита 3, имеющего плавную перестройку и шкалу отсчета магнитного поля, определяют значения максимальной (Р ) и минимальной (Р ) мощности, проходящей через волно. вод 2 с ферритом. Отсчет проходящей мощности производят по индикатору 4.Значения Р и Р могут быть также определены при ва ировании частоты сверхвысокочастотных колебаний генератора 1.133929 Ширина полосы ферромагнитного резонанса определяется как разность внешних магнитных полей, при которых проходящая через волновод мощность равна где: с - уровень затухания при определении ширины полосы.Если выбрать =0,5, то Р = 1/ Рк, Р.Описанный способ измерения ширины полосы ферромагнитного ре. зонанса в ферритах позволяет существенно упростить измерения, по сравнению с известными...

Номер патента: 136462

Опубликовано: 01.01.1961

Автор: Браммер

МПК: G01R 27/26

Метки: емкости, индуктивности, катушек, собственной

...со и 1 о. К генератору подключено регулирующее сопротивление тт, с помощью которого на испытуемой катушке т. устанавливается нужное напряжение с 7 измеряемое ламповым вольтаетром,7 В. Реактивные составляющие токов У и 7" катушки, измеренные при кяждОЙ из частот,)определяются по падению напряжения на постоянном сопротивлении Р, Фазочувствительный вольтметр ФЧВ измеряет только ту компоненту НаПРЯ 5 КЕНИЯ Ск КОтОРаЯ ПРОПОРЦИОНаЛЬНа РЕантИВНОй СОСтаВЛЯЮЩЕЙ тока. Применение фазочувствительного вольтметра обусловливается не только необходимостью измерения реактивных токов 7 и 1, но и тем, что фазы этих токов могут быть противоположны, что оказывает влияние на алгебраическую разность:Зависиь ь Л 1 р от С, - собственной емкости катушки...

Номер патента: 136474

Опубликовано: 01.01.1961

Автор: Михлин

МПК: G01R 27/26, H01G 13/02

Метки: конденсаторов, намотки, регулятор, секций, электронный

...это снижене путем домотки дополнительных слоев ленты из фольги и бумаги,На чертеже изображена принципиальная схема регулятора намотки,Емкость Снаматываемой секции подключается к плечу мостовой измерительной схемы, содержащей эталонную емкость С. Усилитель 1 с электронными лампами подает переменное напряжение разбаланса моста на фазочувствительное реле 2, срабатывающее в момент пе136474 рехода через точку баланса моста по емкости. В этот момент величина переменного напряжения в измерительной диагонали моста определяется диэлектрическими. потерями секции до пропитки.Напряжение диэлектрических потерь через усилитель 1 поступает на выпрямитель 3, Отрицательный сигнал, поступающий с выпрямителя 3 в момент срабатывания.реле 2, фиксируется на...

Номер патента: 137582

Опубликовано: 01.01.1961

Автор: Шмигель

МПК: G01R 27/26

Метки: диэлектрической, зерна, преимущественно, проницаемости, частиц, эллипсоидальных

...К от 1 до 0 с интервалами сферичности через 0,01 (или 0,005). По этому графику определяется искомая величина яЭталонная эллипсоидальная частица выполняется из мягкого металла (диэлектрическая проницаемость металла 2= с ). Желательно иметь эталонные эллипсоиды различных сферичностей ,0,1: 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9),Прибор для настольного пользования размещается в металлическом ящике, имеющем форму параллелспипеда. На передней стенке прибора (фиг. 2) в нижней его части установлен большой круглый экран Зк с градусной сеткой, на который в процессе измерения проектируется тень измеряемой частицы, На передней же стенке прибора размещены многопредельный вольтметр Г с переключателем диапазонов ПВ, сигнальная красная лампа ЛК...

Номер патента: 139081

Опубликовано: 01.01.1961

Авторы: Григулис, Матисс

МПК: G01B 7/06, G01N 27/90, G01R 27/26 ...

Метки: диэлектрических, неметаллических, пластин, постоянных, толщины

...устройства; на фиг, 2 - электромагнитный датчик.Устройство для контроля толщины и диэлектрических постоянных неметаллических пласгин состоит из электромагнитного датчика 1 и вы. сокочастотногс генератора 2, смонтированных в одном блоке 3, усилителя 4 постоянного тока и блока 5 питания.Электромагнитный датчик, питаемый генератором, создает резкэ неоднородный электромагнитный поток. При этом одна спираль датчика используется как емкость, а другая как индуктивность. Измерениеотерь, возникающих при прохождении высокочастотного потока через неметаллическую пластину, производится с помощью индикатора, пред. варительно протарированного на пластинах, толщина и диэлектрические свойства которых известны.Описываемое устройство позволяет...

Номер патента: 139690

Опубликовано: 01.01.1961

Автор: Взятишев

МПК: G01R 27/26

Метки: высококачественных, диэлектриков, диэлектрической, потерь, проницаемости, угла

...ДИЭЛЕКТРИКОВМ 139690 Если в (2) выразить , как это рекомендует ЖаИег М. Е 1 засзег Затухание в круглом диэлектрическом стержне, 1, о 1 Арр 1, РЙ, ч, 20, р. 1193, 1949 г., то после преобразованйя; 1, (о-- =- К 11 с + - оЯ и(4) где параметры испытуемого материала;длина волны в свободном пространстве, см;безразмерный коэффициент, зависящий.от диаметра стержня и длины Волны; И = - порядок реЗОнанСа. ).Ь Х Зависимости - ,С.определяю счетным путем и стро г а ки. Коэффициент (1-Г) рассчитывают36,5 10 фи о формуле мл 2ей стенки,ол л где: х проводимость материала ограничив к, например, для стенки, выполненнои из1,25 слх, 1 д б 3,04: 10 4 .я повышения точности измерений и устраненсхемы измерения необходимо проводить сратной длины.я...

Номер патента: 143141

Опубликовано: 01.01.1961

Автор: Ильенков

МПК: G01R 27/26

Метки: емкости

...записывается на мишень запоминающей эпекгронно-лучевой трубки с помощью ждущей развертки по горизонтали. Считывание записи производится по горизонтали при ступенчатой развертке и при некотором фиксированном смещении по вертикали. Наиболее удобным является смещение по вертикали, равное 36,788 в от напряжения, до которого была заряжена емкость.При считывании импульс, возникающий при пересечении переднего фронта импульса переходного процесса, включает пересчетную схему, считающую число ступенек развертки по горизонтали. Импульс, возникаю 1 ций при пересечении заднего фронта этого импульса, выключает пересчетную схему, Таким образом, число импульсов, сосчитанных пересчетной схемой, пропорционально постоянной времени цели разряда...

Номер патента: 143468

Опубликовано: 01.01.1961

Авторы: Балинец, Глухов, Гриневич, Иванов, Кузьменко, Марченко, Платонов, Половых, Пудовкин, Романчугов, Шульц

МПК: G01R 17/14, G01R 27/26

Метки: автоматической, конденсаторов, разбраковки

...устройство проще известных и обладпроизводительностью,Конструктивные отличия данного устройства от известных состоятв подключении к мосту суммирующих каскадов и фазочувствительныхдетекторов на каждый контролируемый параметр, работающих от подаваемых с мостовой схемы напряжений не аланс,баланса величины кото ыхопределяются апроксимированными отрезками прямых круговой диаграммы моста,и е представлена блок-схема устройства, где Яь Рь Рз,о тока С -Р 4 - сопротивления неуравновешенного моста переменного тока,испытуемый конденсатор, С, - образцовый конд р,енсато 1 9 - суммиы 2 10 П - усилители, 3, 12, 13 - фазочувствительныерующие каскады,1 й силитель,4 - фазосдвигающее устройство, 5 - магнитный усилитдетекторы, - ф- блок 8 -...

Номер патента: 143918

Опубликовано: 01.01.1962

Автор: Морозов

МПК: G01R 17/10, G01R 27/26

Метки: высоковольтной, емкости, землей, коронирующим, между, проводом, сети

...С 4 протекает ток, вызываюший появление тока во143918 7 й (р 1 (рею(р тт +(р р (р 5В этом выражении ъ - фазовый угол сдвига полногоУ=У,+Т+Л, где Т 1 и 7, - сопротивления плеч Ж, Си 2 - сопротивление обмотки напряжения ваттметраей включенного конденсатора СВ,(р 1 и (р, - фазовые углы полных сопротивлений У,Здесь сопротивления и Л 2, С моста и параллель 111 и У,. Л,.=2+ 7,где Л, - сопротивление плеча моста, имеющего конденсатор С,;и (р - погрешности трансформатора тока ТТ и ва;тметра:(р 5 - фазовый угол конденсатора С 5,Конденсатор С 5 применяется для выполнения вышеуказанного условия. Действительно, если пренеоречь погрешностями (ри (р,из-за их малых величин и считать (р,=90, то выражение упрощается и преобразуется в выражение (р 1, - (р...

Номер патента: 144318

Опубликовано: 01.01.1962

Автор: Токаев

МПК: G01R 17/02, G01R 27/22, G01R 27/26 ...

Метки: жидкостей, электропроводности

...Р, (в точках А, В) пропорционально высо М 144318кочастотному напряжению на измерительном контуре 1 С 1 и пропорционально добротности этого контура, Добротность этого контура изменяется в зависимости от электропроводности измеряемой среды, связанной с контуром с помощью датчика К.Напряжение постоянного тока на сопротивлении Рз (в точках В - С) пропорционально высокочастотному напряжению на контуре компенсации 1., Сз и пропорционально добротности этого контура. Добротность этого контура определяется величиной сопротивления Рз (реохорда вторичного прибора) и может быть равной добротности измерительного контура А С 1 (за счет изменения сопротивления йз реохорда). При равенстве добротности этих контуров напряжение /, равно напряжению У при...

Номер патента: 145912

Опубликовано: 01.01.1962

Автор: Соболев

МПК: G01R 27/26, G01R 29/08

Метки: диэлектриков, исследования, магнитодиэлектриков, полей, прибор, резонаторах, сигма, тангенс, электромагнитных, эпсилон

...резонатор, Возбуждение резонатора производится от соответствующего генератора через отверстие в поршне 2, колебание от генератора 4 подводится к этим отверстиям с помощью волновода 5. Индикация поля в резонаторе производится детектором, связь прибора с которым осуществляется через отверстие 5 в боковой стенке трубы 1. Детекторная секция с детектором располагается на трубе 1 и присоединяется к прибору при помощи волноводного отрезка 7 с фланцем. Когда труба 1 прибора оставляется неподвижной, а отверстие 6 вместе с детекторной секцией145912 установлено в районе пучности магнитной или электрической составляющей электромагнитного поля в трубе 1 и изменяется взаимное положение поршней 2 и 3, прибор представляет собой обычный перестраиваемый...

Номер патента: 149497

Опубликовано: 01.01.1962

Авторы: Владимиров, Муравьев, Подгорнов, Сергеев, Синцов

МПК: G01R 27/26

Метки: микроиндуктивностей, сортировки

...креста 8. Отсека- тель 9 и пружинка 10 получают движение от кулачка 11 через рычаг 2 и рычаг-копир 13, Кантователь 14 получает движение от кулачка 15 через передачу зубчатый сектор 1 б - зубчатое колесо 17.На одном валу с зубчатым колесом 17 находится зубчатое колесо 18, которое приводит в движение рейку 19, служащую для отвода прижима 20.Контакты 21 подключающего устройства получают движение от,кулачка 22 через рычаг 23, шток 24, соединенный с рамкой 25, и штифты 2 б.Кулачки 27 служат для управления электрической схемой и механизмом сортировки. Кулачки 28 служат для периодического переключения электрической схемы на самоконтроль. Они получают вращение от кулачково-распределительного вала 5 через винтовую передачу 29 (1=1) и червячную...

Номер патента: 152026

Опубликовано: 01.01.1962

Авторы: Бахмутский, Белоцерковский, Винштейн, Рубинштейн

МПК: G01R 27/26

Метки: емкости, кабеля, электрического

...Р, - релейный коммутатор, питаемый прямоугольными импульсами, следующими с частотой 1=10 - 30 га; П, - переключатель пределов измерения; Пз в установочн переключатель; Р, в зарядн сопротивление; Язв разрядное сопротивление; С в измеряем емкость кабеля; С, в образцовый конденсатор; Р в сопротивлен изоляции кабеля; У в источн питания; П - показывающий измерительный прибор магнитоэлектрической системы.152026Через релейный коммутатор Р, емкость периодически заряжается. до напряжения У и разряжается на прибор П. При выполнении усло 1 1вий й,С( - и Я,С - , т. е. при достаточно малых зарядном и разх хфрядном сопротивлениях, прибор интегрирует действующие на него разрядные импульсы и среднее значение тока, соответствующее статическому...

Номер патента: 152704

Опубликовано: 01.01.1963

МПК: G01R 17/10, G01R 27/26

Метки: 152704

...коронирующем проводе (величину и фазу тока коронирующего провода, состав гармонических в токе короны, напряжение зажигания короны и т. д,).На чертеже изображена принципиальная электрическая схема предлагаемого устройства.Устройство представляет собой питаемый через высо 1трансформатор четырехплечий мост, два плеча которогонизковольтные активные безындукционные сопротивления Ртдвух других - одно образовано исследуемой емкостью С 1земля, а другое содержит высоковольтный конденсатор С 2 и152704 тельно с ним включенный обычный радиотехнический конденсатор С Для уравновешивания моста параллельно сопротивлениям Р, и Яа могут включаться конденсаторы Са и С;.Конденсаторы С, и С, представляют собой емкостной делитель напряжения, с низковольтного...

Номер патента: 153948

Опубликовано: 01.01.1963

МПК: G01R 27/26

Метки: 153948

...техническое изготовление и точное измерение малых образцов,Предлагается способ измерения диэлектрической проницаемости и угла потерь высококачественных диэлектриков, в котором для повышения точности измерений применен кольцеобразный резонатор из исследуемого материала. Резонатор возбуждают на типе колебаний Н 11 с помощью близко расположенных диэлектрических волноводов с типом колебаний Н 1 ь Размеры кольца выбирают так, чтобы потери на излучение были весьма малы по сравнению с тепловыми, Это повышает точность измерения. Описываемый способ может быть применен при определении параметров диэлектриков на волнах короче 3 см.На фиг. 1 изображен кольцевой резонатор бегущей волны в виде цилиндрического диэлектрического волновода; на...

Номер патента: 155505

Опубликовано: 01.01.1963

МПК: G01R 27/26

Метки: 155505

...в различных веществах компонентов, характеризующихся высоким значением диэлектрической постоянной.На чертеже изображена принципиальная схема электронного генератора, в цепь которого включены емкостные датчики, согласно предлагаемому способу.Датчики 1 и 2 включают в обе ветви 3 и 4 1 емкостную и индуктивную параллельного колебательного контура электронного генератора, при этом вещество равномерно вводится - распределяется с помощью датчиков (двойного датчика) как в емкостную, так и в индуктивную ветви контура,Описаннь;й способ обеспечивает уменьшение влияния изменений характера электрических потерь испытуемого вещества, например нефтепродукта, сливочного масла, маргарина, мясного фарша и т, и., при определении содержания в нем...

Номер патента: 155546

Опубликовано: 01.01.1963

МПК: G01R 27/26

Метки: 155546

...передатчик, приемниквысокочастотной энергии.На чертеже изображена структурная схем стщая предлагаемый способ измерения диэлектдиэлектриков в свободном пространстве.Высокочастотная энергия от автодинного генератора 1, совмещающего в себе передатчик, приемник и детектор, излучается в пространство через антенну 2. Вращающаяся вертушка т отражает высокочастотную энергию, которая воздействует на ту же самую антенну 2, в результате чего на нагрузке автодинного генератора 1 возникает низкочастотное напряжение, фиксируемое вольтметром 4,В пространство между вертушкой 3 и антенной 2 вв1- туемый диэлектрик 5, что приводит к изменению показанра 4.155546 Изменением расстояния между антенной и веотушкои устанавливают первоначальные показания...
