G01N 9/06 — с непрерывной циркуляцией через шарнирно установленный элемент

Номер патента: 51220

Опубликовано: 01.01.1937

Автор: Графас

МПК: G01N 9/06, G01N 9/32

Метки: аппарат, контролирования, плотности, пульпы

...греблей классифактора или другого аппарата, на цилиндр надевается сетка 27.В работе часть цилиндра от фланца 24 до диафрагмы погружена в пульпу.Отдельно от ящика устанавливается масляный насос 28, приводимый во вращение двигателем 29.Нагнетательная труба 30 насоса соединена через пустотелую ось с внутренней полостью струйной трубки,Приемный ящик 31 масляного насоса соединен с днищем ящика трубой 32, по которой стекает из ящика масло.Механизм, регулирующий количество поступающей воды из дополнительной магистрали, состоит из регулирующего крана 33, запирающий механизм которого, двигаясь в горизонтальной плоскости, может уменьшать или увеличивать щель, через которую поступает вода.Сигнализирующее устройство состоит из амперметра 34,...

Номер патента: 78544

Опубликовано: 01.01.1949

Автор: Хетагуров

МПК: G01N 9/06

Метки: консистенции, пульпы

...Р Р., который ВКЛ 10 чает электродвиатеги задви)кки 8 па и)авыи или левьи ход, вызывая открытие или закрытие зат 1 ВП)кк 1, а следовательно, и изменяет приток )кидкости, изменяя П 1)и этом консистснци 10 ПУЛЬПЫ. Предмет изобретения 5 б 3 Гз В г.1 аг.2 Фг,8--4 я у мстиславский Техн, ред, А. А, Ка 151 ышникова 1 орр. Впдонова дактор П.;. 08 1/16 О,гает1961 г. - 3 к(5 к открытий прп С мат оум. 70)( 25 коп с 1/1 зооретений иПиетров СССРер. д. 2/6 одп. к печ. 28/Хра)к 220 Заказ 63 Ц БТ И п ри 11 ом и те те 60 1 Фор71 11 е 5 аПо деламЬ 1 и ве Ъосква, Центр, 1,касоки ской АССР,афин .Х. 2 Министерств Гор. Алатырь. типо культуры 1 ув а стрОЙство для автомати 1 еского 1)егулирован 151 копсистенпии пульпы, 0 т л и ч а к) ще е с я тем что...

Номер патента: 91005

Опубликовано: 01.01.1950

Автор: Абов

МПК: E21B 21/06, G01N 9/06

Метки: веса, глинистого, замера, непрерывного, раствора, удельного

...1, в которой при помощи сливной щели 2 поддерживается постоянная высота столба раствора, Для промывки выпадающего твердого осадка в нижней части устройства имеется сливное отверстие, снабженное водяным эжектором 3.Чувствительный элемент 4 помещен в патрубке-тройнике б, имеющем трубчатый ввод подачи нефти.В качестве чувствительного элемента можно применить один из мембранных датчиков, например емкостный, тензометрический сильфонный и др.Заполнение патрубка-тройника нефтью перед работой устройства производится следующим образом: а) закрывается сливное отверстие; б) в напорную трубу подается глинистый раствор до тех пор, пока патрубок наполнится примерно наполовину; в) открывается вентиль подачи нефти 6, и тройник заполняется, после чего...

Номер патента: 148951

Опубликовано: 01.01.1962

Авторы: Гойхман, Лидерман

МПК: G01N 9/06

Метки: веса, выходом, датчик, удельного, электрическим

...через линию б на вторичные электри148951чеокие измерительные, регулирующие или регистрирующие приборы 7,Измерение тока происходит до тех пор, пока усилие, развиваемое узлом обратной связи, не уравновесит подвижную систему.Благодаря компенсационной схеме прибор не зависит от колебаний в широких пределах питающего напряжения, изменения сопротивления электрической линии, разброса и изменения параметров оадиоламп и радиодеталей.На фиг. 2 показана принципиальная электрическая схема датчика удельного веса с токовым электрическим выходом. Датчик воспринимает перемещение 1.1-образной горизонтальной трубки и совместно с генератором высокой частоты на лампе Л преобразует их в изменение силы постоянного тока,Узел обратной связи состоит из...

Номер патента: 171651

Опубликовано: 01.01.1965

МПК: G01N 9/06

Метки: 171651

...плотномер выполнен с двумя вибраторами, не имеющими механической связи. Каждый из вибраторов представляет собой три 1.1-образные трубки камертонного типа, настроенные на одну и ту же частоту и установленные на общем основании. Электромагнит, возбуждающий вибратор, присоединен к средней трубке. Такое выполнение плотно- мера позволяет повысить чувствительность изменению плотности,На чертеже показан описываемый плотномер в двух проекциях.На общем основании 1 при помощи стоек 2 установлены два вибратора. Каждый вибратор представляет собой три 1.1-образные трубки 3 камертонного типа, настроенные на одну и ту же частоту и установленные на основаниях г. 2 Вибраторы возбуждаются пр ответствующих электромагнитов диненных к средним...

Номер патента: 251240

Опубликовано: 01.01.1969

Авторы: Копаев, Ольховикова, Пахирко, Сабаев

МПК: G01N 9/06

Метки: жидких, плотности, потоке, продуктов

...(понижение плотности). Стержнем на кольце,И эти отклонения передаются на циферблат 14.Турбулизация потока продукта осущест. вляется в результате увеличения скорости струи при вводе продукта из основной магистрали сечением 35 мм в трубку 2 сечением 15 мм; внезапного расширения струи и обратного поворота ее при выходе из трубки 2 в трубу 1 и внезапного,сужения струи при выходе из трубы 1 в основанную магистраль.Таким образом, в результате создания в устройстве переменных давлений, переменных скоростей и переменных направлений движения продукта обеспечивается самообмывание внутренней поверхности трубы и исключается отложение сгущенного продукта,на ее стенках,Первоначальная наладка устройства производится следующим образом: определяется...

Номер патента: 385200

Опубликовано: 01.01.1973

Авторы: Вител, Газовой, Пекин, Портер, Проектно, Шульгин

МПК: G01N 9/06

Метки: датчик, параметров, потока

...потоке передается через эластичные муфты 2 жидкости, заключенной в корпусе б и через нее датчику давления 11,обретен едме Датчик параметровчувствительный элеменединенного эластичны20;ральным трубопроводгерметичный корпус, зи весоизмерительноеи 1 ийся тем, что, с цельния плотности и расхжидкостей, патрубокного материала, изолижен парой электродоввозбуждения. етение относится к приборам для потока в панорамных пульпопроводах. тен датчик параметров потока, содерчувствительный элемент в виде пасоединенного эластичными муфтами ральным трубопроводом и заключенрметичный корпус, заполненный жиди весоизмерительное устройство,Предложенныи датчик отличается тем, чтопатрубок выполнен из немагнитного материала, изолирован изнутри и снабжен парой...

Номер патента: 593115

Опубликовано: 15.02.1978

Авторы: Гуткович, Дунаев, Кузьминов, Рудекно, Рыбаков

МПК: G01N 9/06

Метки: весовой, жидких, плотномер, сред

...выполненным в виде дугообразного поршня, взаимодействующего с полостью основания.На фиг, 1 схематически изображена конструкция весового плотномера для жидких сред; на фиг. 2 - то же, разрез по А - А,Плотномер состоит из горизонтальной Уобразной трубы 1, соединенной гибкими разделительными элементами 2 с отборными устройствами. Концы трубы соединены с траверсой 3, опирающейся через шарикоподшипники 4 на ось 5. Центральный участок дуги трубы жестко соединен с кареткой 6, подвижный ролик 7 которой опирается на плечо рычага 8. Противоположное плечо рычага соединено с корректором начала шкалы 9, выполненного в виде винта и настроечных грузов, и ферродинамическим силовым компенсатором 10, подвижная катушка 11 которого взаимодействует с...

Номер патента: 595655

Опубликовано: 28.02.1978

Авторы: Власов, Ляндрес, Машуков, Обеднин, Царегородцев

МПК: G01N 9/06

Метки: плотномер, пульпы

...1 ирпо укрсплс 1 шый па нс)юдвпжпой опоре 7, связан с электромсхаи 3 ескю 1 прсобразоватслем 8 напри)1 ер, сельсип-датчиком) .Выход магнитоупругого датчика 4 через формирующее устройство 9 (выполненное, например, по схеме диодного выпрямителя с двухзвепным ЯС-фильтром) подключен к каналу делимого частотно-импульсного измерителя отношения 11,Выход электромеханического преобразователя 8 через второе формирующее устройство 10 подключен к каналу делителя частотно- импульсного измерителя отношения 11.Частотно-импульсный измеритель отношения 11 содержит (см. фиг. 2) логический элеменг совпадения 12, выход которого через делитель частоты 13 подключен к одному из входов управляемого триггера 14, к другому входу которого подключен второй...

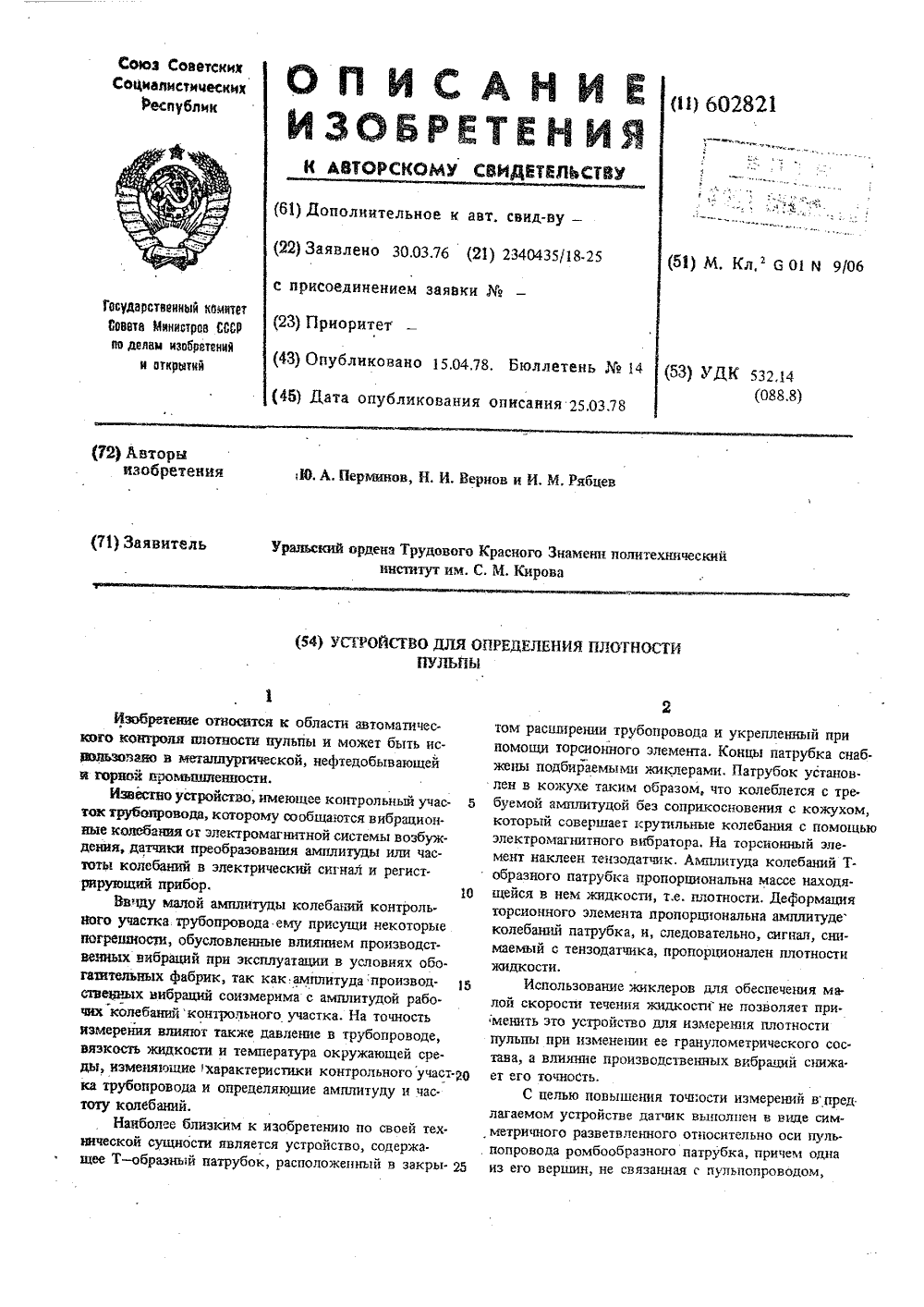

Номер патента: 602821

Опубликовано: 15.04.1978

Авторы: Вернов, Перминов, Рябцев

МПК: G01N 9/06

Метки: плотности, пульпы

...плотности пульпы; на фиг, 2 - ромбообразный патрубок в разрезе. бУстройство для определения плотности пульпы содержит ромбообразный патрубок 1, соединенный с неподвижным пульпопроводом 2 гибкими патрубками 3, вибратор 4 с выходным штоком 5, преобра. зователи 6 механичееких колебаний в электричес.кий сигнал, блок сравнения 7 и регистрирующий прибор 8, Преобразователи механических колеба.ний в электрический сигнал, блок сравнения и регистрирующий прибор в совокупности составляют из мерительный прибор, обозначенный нефиг. 1 пуик 1 в тирной линией. Ромбообразный патрубок 1 одной из вершин, не связанных с неподвижным пульпо.проводом 2, соединен со штоком 5 посредством упругой связи 9, а другой - с демпфирующим зле.ментом 10, и имеет...

Номер патента: 817526

Опубликовано: 30.03.1981

Автор: Ольгин

МПК: G01N 9/06

Метки: плотномер

...пьезометрических трубок, опущенных в исследуемую жидкость и подключенных к измерительному прибору и через дроссели к линии питант я сжатого воздуха 2.Недостатком устройствато, что после прекращениятого воздуха исследуемая жполняет полость пьезометрибок, что вызывает перекрыт изображен плотУя схема,состоит из пьезометри 1, погруженных в изость 2, жестко закрепаточной коробке 3 и святягу 4 с поршнем 5, вза-,м с,пружиной 6, сервонутренней полостью, соееэ элемент ИЛИ 8 с линивоздуха, редуктором 10,и дифманометром 12,работает следующим об817526 Формула изобретения Составитель В. Ермаковчинская ТехредМ,Голинка Корректор М. Коста дактор Подписнокомитета СССРоткрытийкая наб., д. Тираж 907 ВНИИПИ Государственнб по делам изобретений 035,...

Номер патента: 842478

Опубликовано: 30.06.1981

Авторы: Вернов, Перминов, Рябцев

МПК: G01N 9/06

Метки: плотностипульпы

...выход блока стабилизации соединен со входом управ ляемого демпфирующего элемента б, а выход блока 9 сравнения - со входом регистрирующего прибора 13. Вибрационный датчик 1 имеет опорную ось 14.Устройство работает следующим образом.10Через датчик 1 постоянно протекает пульпа, плотностькоторой измеряется по разности фаз Ч задающих колебаний вибратора 4 и вынужденных крутильных колебаний датчика 1 на оси 14 с помощью преобразователей 7 и 8 задающих и вынужденных колебаний, блока 9 сравнения и регистрирующего прибора 13. Выходные сигналы преобразователей 7 и 8 синусоидальной формы 20 подаются на входы следящих амплитудных детекторов 10 и 11. При этом на выходе детектора 10 формируется сигнал постоянного тока, пропорциональный амплитуде...

Номер патента: 873028

Опубликовано: 15.10.1981

Авторы: Азаматова, Вернов, Перминов, Рябцев, Селедков, Сиунов

МПК: G01N 9/06

Метки: плотности, пульпы

...измерений.На чертеже изображено устройство для определения плотности пульпы.Устройство содержит датчик 1 плотности, выполнненный, например, в виде симметрично разветвленного относительно оси трубопровода 2 ромбообразного патрубка, связанного с трубопроводом 2 гибкими патрубками 3, возбудитель 4 и приемник.5 крутильных колебаний датчика 1 относительно оси трубопровода 2. Приемник колебаний функционально состоит из преобразователя 6 механических колебаний в электрический сигнал и согласующего усилителя 7. Датчик 1 плотности имеет опорную ось 8 и соединен с демпфирующим элементом 9 и пружинами 10 и 11, определяющими жесткость колебательной системы плотномера. Пружины 10 и 11 выполнены из материала с малым температурным коэффициентом...

Номер патента: 960576

Опубликовано: 23.09.1982

Авторы: Кузьминов, Лешонок, Луппа, Рыбаков

МПК: G01N 9/06

Метки: весовой, жидких, плотнометр, сред

...призме 13,во внутренних пазах 14 которой установолены шарикоподшипники 15 опирающиесяй 30на концы оси 16 основания 17. Внешниеполуоси 18 призмы сочленены одна сДуговым ярмом 19 индикатора 20 рассогласования, а другая - . с демпфером 21,выполненным в виде дугообразного поршня 22, взаимодействующего с полостью23 основания. Для уменьшвння массыпоршень армирован пластмассовым вкладышем 24.Измерительные катушки 25 индикатора40рассогласования и катушки ферродннамического силового компенсатора подключенык усилителю-демодулятору 26, связанному с показывающим прибором 27.Плотномвр снабжен вкладышем 28,равномерно распределенным во внутренней полости О -образной трубы н изготовленным из материала, коэффициентлинейного расширения которого...

Номер патента: 1065735

Опубликовано: 07.01.1984

Авторы: Ковалев, Поликарпов, Рейнов, Трушкин, Уткин

МПК: G01N 9/06

Метки: плотности, пористых, тел

...в жидкость, перед раз- мещением тела в паровой, фазе осуществляют предварительное кратковременное погружение пористого тела в жидкость.Проведенные эксперименты показа- . ли, что кратковременное погружение пористого тела в жидкость,.перед размещением в паровой фазе позволило сократить время измерения в десятки раэ. Причина наблюдаемого ускорениявыхода воздуха из пор заключается .в том, что во время выдержки смоченного пористого тела в парах .жидкости происходит испарение этой жидкости с поверхности пористого тела и З 0 пористое тело понижает свою температуру быстрее, чем та жидкость, в которую его погружали при смачи анни,а этот перепад температур способствует интенсивной конденсации паров жид кости в порах пористого тела....

Номер патента: 1203400

Опубликовано: 07.01.1986

Авторы: Казьмин, Поминов

МПК: G01N 9/06

Метки: жидких, массовый, плотномер, сред

...основания. Для уменьшения массы поршень армирован пластмассовым вкладышем 24. Измерительные катушки 25 индикатора рассогласования и катушки ферродинамического силового компенсатора подключены к усилителю-демодулятору 26, связанному с показывающим прибором 27. Для обеспечения температурной компенсации металлическая 1-образная труба полностью заменена пластмассовой с температурным коэффициситом объемного расширения, равным анализируемой жидкости или частично, если температурный коэффициент объемного расширения больше, чем у жидкости. Длину участка трубы, которую заменяют пластмассой, определяют по формуле: 1 У - 863 т(.аСяПлотномер работает следующим образом.Чувствительным элементом плотномера является подвижная Б-образная труба 1, через...

Номер патента: 1260741

Опубликовано: 30.09.1986

Авторы: Гуров, Корытин, Платонов, Шапиев, Яхин

МПК: G01N 9/06

Метки: весовой, плотномер

...в чувствительном элементе - момент М , величина которого изменяется только с измене нием массы, тогда как величина М зависит от массы вещества в чувствительном элементе и от его объема. Ведь по мере изменения объема изменяется уровень и положение центра масс (ЦМ), а следовательно, и плечо силы (шд) - а.Весовой плотномер работает следующим образом.. Иэ патрубка 1 контролируемое вещество попадает в чувствительный элемент 2, который в положении 1 удерживается силоизмерительным датчпком с электромагнитным захватом 4 эа рычаг 3, жестко соединенный с чувствительным элементом. В другой плоскости преобразователь 5 удерживает чувствительный элемент от наклона силой Г . По мере наполнения емкости увеличивается масса вещества и растет сила шя, а...

Номер патента: 1264045

Опубликовано: 15.10.1986

Авторы: Белов, Дезирон, Козовенко, Кучерявый, Луценко, Яблонский

МПК: G01N 9/06

Метки: плотности, потока, селевой, смеси

...производятся следующие После указанных измерений вычисляют объем части селевой смеси, находящейся на лотке, как произведение(с учетом йормы поперечного сечения 35лотка) глубины потока на площадь дналотка.По полученным данным вычислениеплотности потока. селевой смеси производят делением массы части потока наее объем. Аналогичные измерения и Вычисления производят и для других моментов времени, чем обеспечиваетсяпрактически непрерывное динамическое 45определение плотности потока селевой смеси.Таким образом, можно надежно иточно измерять массу протекающейсмеси при контроле отсутствия динамического воздействия потока на показания массоизмерителя, чем обеспечивают достижение поставленной цели.Указанный способ динамического...

Номер патента: 1543295

Опубликовано: 15.02.1990

Авторы: Альбрехт, Блиничев, Вернов, Волегов, Желтышев, Житниковский, Ковальчук, Лисиенко

МПК: G01N 9/06

Метки: гидромеханических, жидкостей, плотности, смесей

...относительно оси трубопровода. 1 ил.Устройство содержит датчик 1 плотности, выполненный в виде симметрично разветвленного относительно оситрубопровода 2 ромбообразного пат 5рубка, соединенного с трубопроводом2 гибкими патрубками 3, возбудитель4 и приемник 5 крутильных колебаний.датчика плотности относительно оситрубопровода, систему 6 возбужденияколебаний и измерительный блок 7.Для введения электромеханических обратных связей выход приемника колебаний соединен с входом системы 6возбуждения колебаний. Гибкие патрубки 3 выполнены в виде концентрично расположенных относительно осиколебаний датчика 1 цилиндрическихвинтовых пружин 9 и 1.0 и цилиндрического эластичного геометрическогоэлемента 8, выполненного в. видерезиновой трубки, одни...

Номер патента: 1645884

Опубликовано: 30.04.1991

Автор: Ретюнский

МПК: G01N 9/06

Метки: весовой, газожидкостного, плотномер, потока

...15, на которых установлены с воэможностью перемещения грузы 16 и 17, фиксируемые винтами 18. На кронштейне 2 винтами 19 крепится шкала 20Весовой плотномер работает следующим образом.Плотномер соединяется с магистралью трубопроводов с помощью патрубков 1, поэтому патрубки с кроншштейном 2 являются неподвижными. Кор , пус 4 вместе с Ц-образной трубой, стержнями 14, 15 с грузами 16, 17 поворачивается относительно неподвижных патрубков 1, служащих осьювращения корпуса 4. Гаэожидкостныйпоток поступает в один патрубок 1,проходит через корпус 4, через У-образную трубку 8, потом снова черезкорпус 4 и выходит через другои патрубок 1. При изменении средней плотности газожидкостного потока нарушается равновесие и поэтому П-образная трубка 8...

Номер патента: 1659774

Опубликовано: 30.06.1991

Авторы: Альбрехт, Блинничев, Вернов, Волегов, Желтышев, Ковальчук, Лисиенко

МПК: G01N 9/06

Метки: плотности, пульпы

...датчика плотности 1 относительно оси трубопровода 2, приемник 5 колебаний датчика плотности 1. а также измерительный прибор 6, включающий систему возбуждения колебаний 7 и измерительный блок 8. Датчик плотности 1 закреплен на выходном вале 9 вибратора 4 и входном вале 10 приемника 5 колебаний, причем концы датчика плотности 1, вал 9 вибратора 4 и вал 10 приемника 5 колебаний расположены соосно с неподвижным трубопроводом 2. Входы измерительного блока, 8 соединены с выходами системы возбуждения колебаний 7 и прием1659774 лы наклона стенок к горизонтальной плоскости не менее 30 градусов, с проходным сечением 10 смз, показали, что датчик плотности не засоряется при измерении плотности пульпы, содержащей посторонние включения в виде щепы...

Номер патента: 1672301

Опубликовано: 23.08.1991

Авторы: Альбрехт, Вернов, Желтышев, Ковальчук, Лисиенко, Митбрейт

МПК: G01N 9/06

Метки: плотности, пульпы

...датчика 1 плотности и плоских 10фланцев 8, а также сумматором 13, входыкоторого соединены с выходами приемника5, колебаний датчика 1 плотности и выходами измерителей 12 угла рассогласования, авыход сумматора соединен с радиальными 15обмотками 9 плоских фланцев 8,Устройство работает следующим образом.Через датчик 1 постоянно протекаетжидкая среда, плотность которой измеряется по разности фаз между электрическимисигналами, поступающими в измерительный прибор 7 от возбудителя 4 (сигнал, пропорциональный внешней силе,прикладываемой к датчику) и приемника 5 25колебаний (сигнал, пропорциональный положению датчика), В результате колебанийдатчика 1 плотности, а также взаимодействия переменного тока, поступающего в радиальные обмотки 9...

Номер патента: 1679275

Опубликовано: 23.09.1991

Автор: Баринов

МПК: G01N 9/06

Метки: асфальтобетона, износ, испытания, прибор

...1 упругим элементом 20, Прибор содержит счетчики 21 и 22, соединенные с валом редуктора 13 и осью 23, на которую насажен образец,Прибор работает следующим образом.Испытуемый образец взвешивают и закрепляют в держателе 10 рамы 9 с возможностью вращения относительно своей центральной оси 23, С помощью толкателя 6 путем его перемещения относительно Г- образной скобы 17 и последующего закрепления в ней при нижнем положении эксцентрика 12 регулируют зазор между резиновым диском 7 и образцом, имитирующий требуемую величину поднятия (падения) колеса над покрытием. С помощью винта-указателя 19 путем его закрепления в стойке 5 устанавливают требуемое усилие прижатия резинового диска 7 к образцу. Затем включают электродвигатель 2 и проводят...

Номер патента: 1784859

Опубликовано: 30.12.1992

Авторы: Копытин, Урюпин, Шишенков

МПК: G01N 9/06

Метки: плотности, транспортируемого, трубопроводу

...тельный участок 2 и вспомогательную трубуЦель изобретения - повышение надеж 3 эа счет их жесткого соединения на концах.ности и упрощение конструкции устройст- И поскольку собственные параметры участка 2 и трубы 3 также идентичны, прогиб ихйа,На фиг.1 представлено устройство(вид будет одинаковьм и на датчики 7 и 8 несверху) на фиг, 2 - сечение А - А на фиг. 1; оказывается воздействие ни сил сжатия, нисверху), нана фиг. 3 - сечение Б-Б на фиг. 1.20 силрастяженйя.Устройство включает присоединенйую При появленйи гидросмеси на измерик магистральному трубопроводу 1 пграл-. тельном участке 2 ее масса воздействует налельно измерительномуучастку 2 всиомога- датчик 7 (сила сжатия) и на датчик 8 (силательную трубу 3. Соединение растяжения)....
