Устройство для определения плотностипульпы

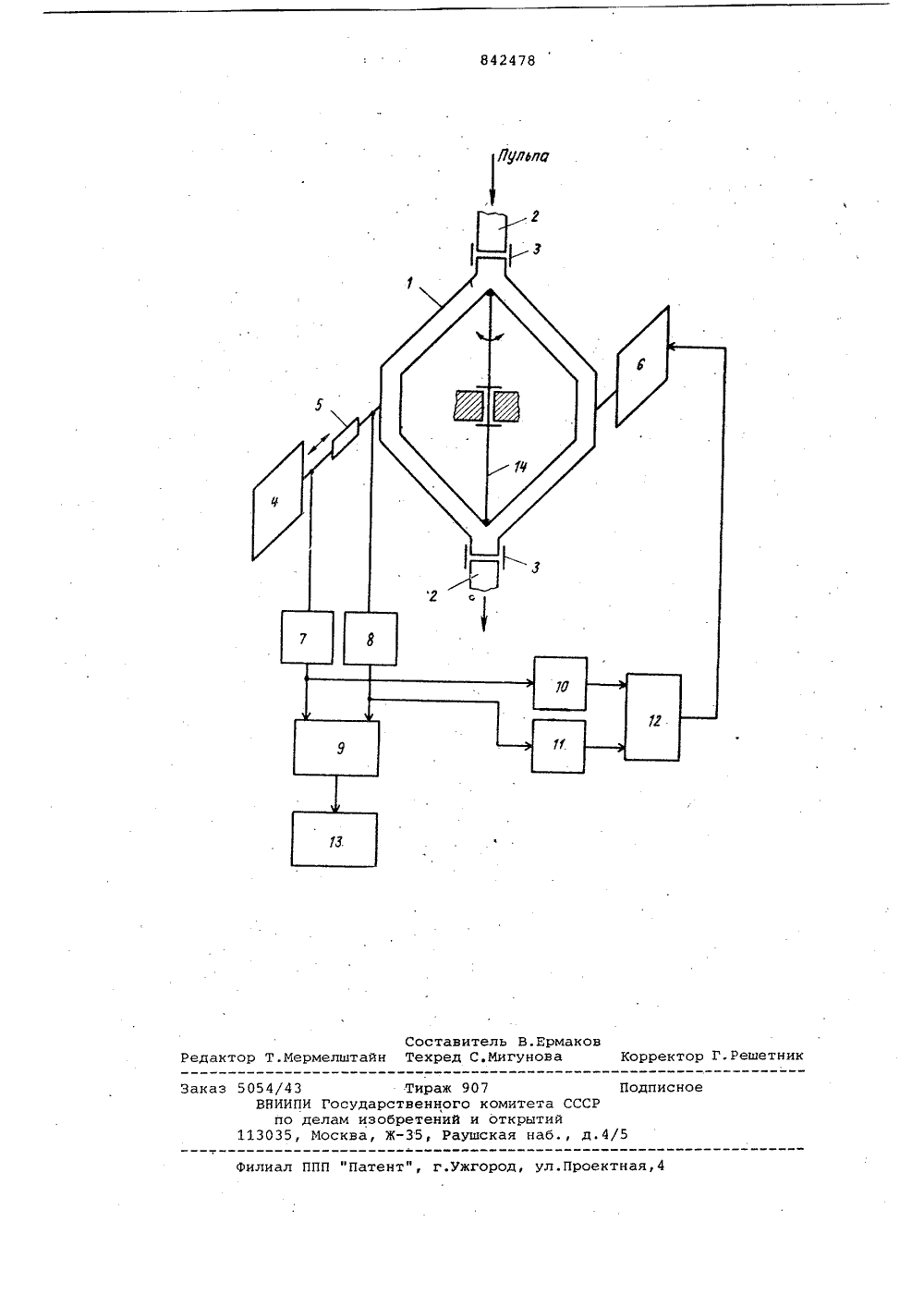

Сфвз Советских Социалистических РеслублнкОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(5)М. Клз С 01 М 9/06 ГосударетвевкыЯ комктет СССР яо делам нзобретенмЯ в открытяЯ(72),Авторы изобретения Н;И.Верйов, И.М.Рябцев и Ю.А.Перминов Уральский ордена Трудового Красного Знамениполитехнический институт им. С.М. Кирова(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ПЛОТНОСТИПУЛЬПЫ Изобретение относится к автоматическому контролю плотности пульпы и может .быть использовано в металлургической, нефтяной и горной промышленностях.Известен виброплотномер, содержащий датчик в виде сдвоенного камертона, возбудитель и приемник колебаний 11 .Недостаток устройства состоит в низкой чувствительности измерений пульпы,Наиболее близким по технической сущности к предлагаемому является устройство для определения плотности пульпы, содержащее датчик, выполненный в виде симметрично разветвленно" го относительно оси пульпопровода ромбообразного патрубка, узел передачи колебаний, вибратор демпфирующий элемент, гибкие патрубки и измерительный прибор 21 .Однако данное устройство имеет низкую чувствительность и точность измерений.Цель изобретения - повьыение точности измерений.Поставленная цель достигается тем что устройство для определения плотности пульпы, содержащее датчик, выполненный в виде симметричного разветвленного относительно оси пульпо-.провода ромбообразного патрубка, узел передачи колебаний, вибратор, демпФирующий элемент, гибкие патрубки, п,еобразователи колебаний в электрические сигналы и измерительный прибор, снабжено следящими амплитудными детекторами и блоком стабилизации отношения амплитуд задающих и вынужденных колебаний, входы которого посредством следящих амплитудных детекторов соединены с выходами преобразователей колебаний в электрические сигналы, а выход - с демпирующимэлементомНа чертеже схематически изображено предлагаемое устройство.Устройство содержит вибрационный 20 ромбообразный датчик 1, связанный с.пульпопроводом 2 гибкими патрубками 3, вибратор 4, соединенный с датчик м посредством узла 5 передачи колебаний, управляемый демпфирующий элемент 6, жестко связанный с датчиком, преобразователи 7 и 8 механических колебаний в электрические сигналы, соединенные соответственно с вибратором 4 и датчиком 1. Выходы преобразовате" З 0 лей соединены со входами блока 9 срав-в-нения и следящих амплитудных детекторов 10 и 11, выходы которых соединены со входами блока 12 стабилизации отношения амплитуд задающих и вынужденных колебаний, причем выход блока стабилизации соединен со входом управ ляемого демпфирующего элемента б, а выход блока 9 сравнения - со входом регистрирующего прибора 13. Вибрационный датчик 1 имеет опорную ось 14.Устройство работает следующим образом.10Через датчик 1 постоянно протекает пульпа, плотностькоторой измеряется по разности фаз Ч задающих колебаний вибратора 4 и вынужденных крутильных колебаний датчика 1 на оси 14 с помощью преобразователей 7 и 8 задающих и вынужденных колебаний, блока 9 сравнения и регистрирующего прибора 13. Выходные сигналы преобразователей 7 и 8 синусоидальной формы 20 подаются на входы следящих амплитудных детекторов 10 и 11. При этом на выходе детектора 10 формируется сигнал постоянного тока, пропорциональный амплитуде задающих колебаний, 25 а на выходе детектора 11 - сигнал, пропорциональный амплитуде вынужденных колебаний.На выходе блока 12 стабилизации формируется сигнал, обратно пропорциональный отношению амплитуд задающих и вынужденных колебаний, поступающий на вход управляемого демпфирующего элемента б, коэффициент демп-. фирования которого пропорционален входному сигналу и обратно пропорционален величине .отношения амплитуды задающих колебаний к амплитуде вынужденных колебаний.Стабилизация отношения амплитуд задающих и вынужденных колебаний осу ществляется следующим образом.При увеличении (уменьшении) амплитуды вынужденных колебаний датчика 1, обусловленных изменением плотности пульпы в рабочем диапазоне, измене-, нием условий эксплуатации и т;п уменьшается увеличивается) отношение амплитуд, что вызывает увеличение (уменьшение) коэффициента демпфирования, обеспечиваемое блоком стабилизации 12 отношения амплитуд 12 и управ. ляемым демпфирующим элементом б, уменьшение (увеличение) амплитуды вы нужденных колебаний. При использовании блока 12 стабилизации отношения амплитуд с большим коэффициентом передачи 1 например применяя операционные усилители) с помощью указанной конструкции независимо от изменения плотности пульпы, температуры окружающей среды, параметров вибратора и элементов колебательной системы с высокой степенью точности обеспечивает-. ся колебательный режим, характеризуемый постоянством отношения амплитуд задающих и вынужденных колебаний.формула изобретенияУстройство для определения плотности пульпы, содержащее датчик, выполненный в виде симметрично разветвленного относительно оси пульпопровода ромбообразного патрубка, узелпередачи колебаний, вибратор, демпфирующий элемент, гибкие патрубки,преобразователи колебаний в электрические сигналы и измерительный прибор,отличающееся тем, что, сцелью повышения точности измерений,оно снабжено следящими амплитуднымидетекторами и блоком стабилизацииотношения амплитуд задающих и вынужденных колебаний, входы которого посредством следящих амплитудных детекторов соединены с выходами. преобразователей колебаний в электрическиесигналы, а выход - с демпфирующимэлементом,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМ 528481, кл.С 01 й 9/12, 1974.2. Авторское свидетельство СССРР 602821, кл.С 01 М 9/Об, 1978 (прототип).842478 Оупьпа шетни ректо Подписно 54/43 Тираж 907 ВВИИПИ Государственного ко по делам изобретений и о 3035, Москва, Ж, Раушск
