Устройство для определения плотности пульпы

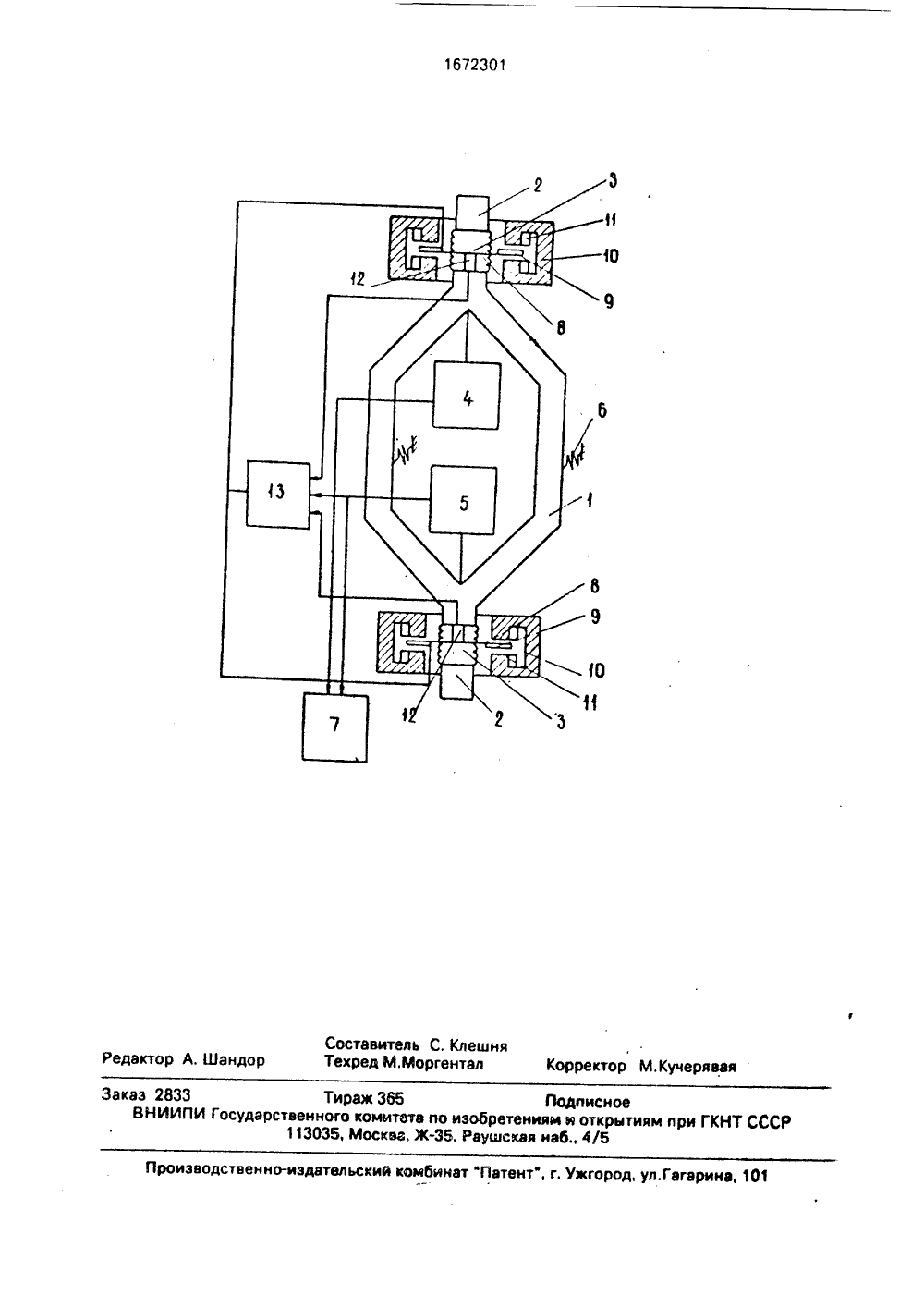

)5 6 01 К 9/О ПИСАНИЕ ИЗОБРЕТЕНИЯ АВТОРСКОМУ С ТЕЛЬСТВУ нститут(54) УСТРОЙСТВО ДЛЯ ПЛОТНОСТИ ПУЛЬПЫ (57) Изобретение относит ческому анализу, а имен для измерения плотности терогенных сред, наприм тельной фабрики, в пото ОПРЕДЕЛЕНИЯ я к физико-химио к устройствам гомогенных и геер пульп обогатие, и может быть ескомхименноизобр вэ сти, в ветвл ГОСУДАРСТВЕННЬИ КОМИТЕТПО ИЗОВРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(56) Верное Н. И., Ковальчук И. Ганно-фазовый плотномер с алекческими обратными свяИзмерительная техника, 1985, МАвторское свидетельство ССМ 873028, кл. С 01 М 9/06, 1981. зобретение относится к физико-химиу анализу, может быть использовано ической и других отраслях промышсти и является усовершенствованием етения по авт. св, % 873028,елью изобретения является повышечности определения плотности.а чертеже изображена схема устройстопределения плотности пульпы.тройство содержит датчик 1 плотноыпопненный в виде симметрично разенного относительно оси использовано в горно-метэлпургическои, нефтяной, химической и других отраслях промышленности. Цель изобретения - повышение точности определения плотности, Устройство содержит датчик плотности, соединенный с трубопроводом гибкими патрубками, снабженными плоскими фланцами с радиальными обмотками, помещенными в зазоры концентрично расположенных относительно оси трубопровода неподвижных магнитопроводов, возбудитель и приемник крутильных колебаний датчика и измерительный прибор. Для снижения нестабильности угловой жесткости гибких патрубков при изменениях температуры и давления контролируемой жидкой среды в устройство введены. измерители угла рассогласования между колебаниями датчика плотности и колебаниями плоских фланцев и сумматор, входы которого соединены с выходами приемника колебаний и выходами измерителей угла рассогласования, а выход сумматора соединен с радиальными обмотками плоских фл а н цев. 1 ил. трубопровода 2 ромбообразного патрубка, связанного с трубопроводом 2 гибкими патрубками 3, возбудитель 4 и приемник 5 крутипьных колебаний датчика 1 плотности относительно оси трубопровода 2. Датчик 1 плотности соединен с пружинами 6, определяющими жесткость колебательной системы устройства, 8 ходы измерительного прибора 7 соединены с выходами возбудителя 4 и приемника 5 крутипьных колебаний датчика 1 плотности, Гибкие патрубки 3 снабжены промежуточными плоскимифланцами 8 с радиальными обмотками 9,помещенными в зазоры концентрично расположенных относительно гибких патрубков 3 и оси трубопровода 2 неподвижныхмагнитопроводов 10, в состав которых входят постоянные магниты или катушки подмагничивания 11,Устройство снабжено также измерителями 12 угла рассогласования между колебаниями датчика 1 плотности и плоских 10фланцев 8, а также сумматором 13, входыкоторого соединены с выходами приемника5, колебаний датчика 1 плотности и выходами измерителей 12 угла рассогласования, авыход сумматора соединен с радиальными 15обмотками 9 плоских фланцев 8,Устройство работает следующим образом.Через датчик 1 постоянно протекаетжидкая среда, плотность которой измеряется по разности фаз между электрическимисигналами, поступающими в измерительный прибор 7 от возбудителя 4 (сигнал, пропорциональный внешней силе,прикладываемой к датчику) и приемника 5 25колебаний (сигнал, пропорциональный положению датчика), В результате колебанийдатчика 1 плотности, а также взаимодействия переменного тока, поступающего в радиальные обмотки 9 плоских фланцев 8 и 30постоянного магнитного поля неподвижныхмагнитопроводов 10, плоские фланцы 8 совершают крутильные колебания, совпадающие по фазе с колебаниями датчика 1плотности, При постоянных значениях температуры и давления контролируемой среды можно добиться точного равенствауглов колебаний датчика у и плоскихфланцев рф путем выбора параметров сигнала приемника 5 колебаний, радиальных 40обмоток 9 неподвижных магнитопроводов10. При этом момент, воздействующий надатчик 1 со стороны гибких патрубков 3,равен нулю. При изменениях угловой жесткости гибких патрубков 3 угол рассогласования Ьрмежду колебаниями датчикаплотности 1 и плоских фланцев 8 становитсяотличным от нуля. Однако за счет подачи врадиальные обмотки 9 плоских фланцев 8 сигнала, пропорционального углу рассогласования Л р, этот угол уменьшается в соответствии с выражением1=61+ Кгде Лу 0 - угол рассогласования между колебаниями датчика плотности и плоских фланцев при отсутствии обратной связи;К - коэффициент передачи по петле обратной связи, определяемый чувствительностью измерителей угла рассогласования, коэффициентом усиления сумматора, параметрами радиальных обмоток и неподвижных магнитопроводов,Таким образом, увеличивая коэффициент передачи по цепи обратной связи, например, путем использования в сумматоре операционных усилителей, можно уменьшить нестабильность угловой жесткости гибких патрубков в 1-К раз, что практически исключает влияние температуры и давления жидкой среды нэ режим колебаний датчика и повышает точность измерений.Экспериментальные исследования опытного образца устройства, имеющего частоту колебаний датчика 10 Гц, угловую жесткость гибких патрубков 1,4 Н м, угловую жесткость внешних пружин 5,7 Н м, показали, что при изменениях температуры жидкой среды в пределах 10 - 60 С и давления в пределах 0 - 1 атм дополнительная погрешность измерений плотности не превышала ч 0,5; в диапазоне изменения плотности от 1200 до 1800 кгlм,Формула изобретенияУстройство для определения плотности пульпы по авт. св. М 873028, о т л и ч а ющ е е с я тем, что, с целью повышения точности определения, оно снабжено измерителями угла рассогласования между колебаниями датчика плотности и колебаниями плоских фланцев и сумматором, входы которого соединены с выходами приемника колебаний и с выходами измерителей угла рассогласования, а выход сумматора соединен с радиальными обмотками плоских фланцев,1672301 Кучеряв водственно-издательский комбинат "Патент", г. Ужгород, ул.Гага Составитель С. КлешняРедактор А. Шандор Техред М.Моргентэл Корре аказ 2833 Тираж 3% По ВНИИПИ Государственного комитета ло изобретениям 113035, Москва, Ж. Раушская набсноекрытиям при ГКНТ С
