G01N 3/22 — путем приложения постоянных скручивающих моментов

Номер патента: 777548

Опубликовано: 07.11.1980

Авторы: Кузема, Лукашев, Петренко, Прокопенко

МПК: G01N 3/22

Метки: испытания, прочность

...при постоянном не зависящем от внешних условий соотношении скоростей деформирования образца. Для этого включают систему контроля на соответствующий режим, при котором приводится в действие электродвигатель 6, вращающий винт 10.При установившихся внешних условиях гайка 12 остается неподвижной или вращается с постоянной скоростью, а винт 10, вращаясь, одновременно закручивает и вызывает осевую деформацию активной тяги 4 и, соответственно, образца. Скорость вращения электродвигателя 6 задается программирующим устройством 20 через регулятор 23 оборотов. При неустановившихся внешних условиях, например в начальной стадии нагружения образца, когда изменяется величина упругих деформаций тяг или при переменном температурном режиме, вызывающем...

Номер патента: 845053

Опубликовано: 07.07.1981

Авторы: Андрусив, Березюк, Зима, Крыськив, Панкратов, Романив, Сорокивский

МПК: G01N 1/28, G01N 3/22

Метки: испытания, материаловна, образец, прочность

...цилиндрического стержня с винтовым концентратором 4 в виде надреза и усталостной трещиной 5 в вершине надреза. На захватных частяхи 2 выполнены лыски 6, Длина т" концентратора 4 не превышает 0,25 длины витка, а угол подъема винтовой линии концентратора составляет 45.Образец испытывают следующим образом. На рабочую часть 3 наносят по винтовой линии с углом подъема 45 концентратор напряжений длиной не более 0,25 длины витка. Затем из вершины концентратора наводят на заданную глубину усталостную трещи ну 5. С помощью лы сок 6 за крепляют образец в захватах нагружаюшего устройства (на чертеже не показано) и прикладывают к захватным частям крутящий момент845053 Формула изобретения Составитель В. Ротницкая Редактор Ж. Рожкова Техред А....

Номер патента: 849041

Опубликовано: 23.07.1981

Авторы: Герасимов, Житников, Разуваев

МПК: G01N 3/22

Метки: испытания, напрочность

...изобретения - приближение условий испытания к условиям изготовления деталей.Эта цель достигается тем, что используют плоский образец, ширина которого равна 3-50 толщинам, длина - бтолщинам, а деформирование осуществляют кручением до получения пропеллерообразной формы.Способ осуществляется следующим образом.Образец из исследуемого материала, имеющий ширину, равную 3-50 толщинам, и длину, равную бтолщинам, де20 Формула изобретения 3 8490 формируют кручением до получения пропеллерообразной формы. Деформирование ведется до заданного угла закручивания при температуре горячего деформирования, зависящей от условий обработ ки материала, Затем образец раскручивают упруго-пластической деформацией до плоской формы при заданной...

Номер патента: 868449

Опубликовано: 30.09.1981

Авторы: Рогозянов, Скрипник, Харитонов

МПК: G01N 3/22

Метки: испытаний, местах, образцов, труднодоступных

...цилиндр 10. Меду верх 30 ним торцом цилиндра 10 и аквнымзахватом 7 расположена закрепленная на пассивной тяге 1 и установленная в ее полости с зазором относительно активного захвата 7 пластина 11 с прорезью 12, повторяющей форму вырезов 8 и 9, выполненных в захватах б и 7. Активный захват 7 жестко соеди нен с направляющими 13 и 14, которые размещены в прорези 12 пластины 11зазором. Тяга 1 снабжена полостью 15 для сбора испытанных образцов, которая образована захватом б и нижним 10 торцом тяги 1.Устройство работает следующим образом.Сначала осуществляют подготовку . устройства к работе. Для этого испытуемые образцы 5 размещают в полости 4 тяги 2 и устанавливают устройство в труднодоступное место, например, в канале ядерного реактора....

Номер патента: 879380

Опубликовано: 07.11.1981

Авторы: Зайцев, Реутов

МПК: G01N 3/22

Метки: испытания, кручение, стенд

...толкатель 16. На поворот- ном захвате 12 установлен механизм 17 клеймения, клеймо 18 которого размещено в толкателе 16 и связано с фиксатором 19 и электромагнитом 20, На станине 1 размещена также регистрирующая аппаратура 21 с указателем 22 угла поворота и механизм 23 положения захвата 12. Захваты 4 и 12 могут быть установлены на станине 1 попарно в несколько рядов (на фиг. 1 показаны две пары захватов ).Стенд работает следующим образом.Испытуемые торсионы 24 укладывают на выступы 5 и 13 захватов 4 и 12. 15В случае несовпадения шлицов захва- тов 4 и 12 со шлицами на торсионе 24 захват 12 поворачивается механизмом23 положения захвата 12 до их совпадения, Затем включают механизм 6 Щ осевого перемещения корпуса 3 захвата 4. При этом...

Номер патента: 894442

Опубликовано: 30.12.1981

Авторы: Дыбайло, Масенко, Чумаков

МПК: G01N 3/22

Метки: испытания, кручение

...питатели 13 и 14и боковые питатели 15 и 16 с прорезями 17. На конце каждого центральногопитателя 13 и 14 размещены поворачи-.вающиеся вокруг шарниров 8 рычаги 19с пружинами 20, составляющие клещевой зажим,На боковых питателях 15 и 16 наосях 21 установлены П-образные скобы22 с отсекателями 23, 24 и 25, причемось 21 размещена в перекладинескоб 22, отсекатели 23 и 24 размещены на стойках 26 скоб 22,на разнойвысоте, а отсекатель 25 - на стойках27 скоб 22 между отсекателями 23 и24. Скобы 22 связаны с приводом 28их поворота вокруг оси 21. На станине 1 размещена контрольно-измерительная аппаратура с измерителем29 угла закручивания. Машина работает следующим образом.Детали 30 помещают в питатели 13-16В этом положении они удерживаются с помощью...

Номер патента: 894443

Опубликовано: 30.12.1981

Авторы: Баранов, Ермилов

МПК: G01N 3/22

Метки: испытания, кручение, образцов

...перемещения вдоль оси захватов 2 и 6 электромагнитную муфту, электромагнит 10 которой взаимодействует с поаумуфтой11, установленной на ползуне 9, а вторая полумуфта 12 установлена на подвижной направляющей 4, механизм осевого нагружения, выполненный в виде груза 13, рычага 14, гибкой связи 15, один конец которой связан с полумуфтой 12, а второй - с рыча-, гом 14, и фиксатора 1 б с электрмагнитом 17, и датчик 18 положения направляющей 4.Машина работает следующим образом.Захват 2 устанавливают на необходимом расстоянии от захвата б, равном двине испытуемого образца 19, С помощью фиксатора 5 закрепляют захват 2 на направляющей 4. Образец 19 устанавливают в захватах 2 и б. Включают привод 7 поворота захвата 6. При этом электромагнит 17...

Номер патента: 905716

Опубликовано: 15.02.1982

Автор: Ивасышин

МПК: G01N 3/22

Метки: предела, упругости

...ней сечение, в котором наблюдается незамкнутость петли гистерезиса при снятии нагрузки, и определяют напряжение в этом сечений.Способ осуществляют следующим образом.На осесимметричном образце с ко-.нической рабочей частью наносят риску вдоль образующей. Нагружение образца крутящим моментом проводят до появления в материале пластических деформаций, затем разгружают образцы.При нагружении и разгрузке образца регистрируют диаграмму усилие-перемещение рискиф. По диаграмме устанавливают сечение, где замкнутая петля гистерезиса переходит в незамкнутую или открытую петлю гнстерезиса.В этом случае деФормация при разгрузке необратима. В найденном сечении вычисляют направление, действующее при нагрузке и по нему судят о пределе упругости...

Номер патента: 905717

Опубликовано: 15.02.1982

Автор: Ивасышин

МПК: G01N 3/22

Метки: модуля, образцов, сдвига

...6 по формулеМк В6)3 ргде Зр - полярный момент инерции, и несовершенство модуля сдвига 6 6 по формуле 3064 РРк Ь("д)4Предлагаемый способ позволяет определить модуль сдвига и несовершен- .ство модуля сдвига с высокой степенью точности за счет учета величины ос,таточного мгла закручивания и изме 7 4нения длин рабочего участка и окружности образца в измеряемом сечении.Формула изобретенияСпособ определения модуля сдвига образцов материалов, заключающийся в том, что на образце в виде цилиндрического стержня отмечают кольцевыми рисками рабочий участок и образующую, замеряют длину 3 в образующей на рабочем участке, закручивают образец, разгружают его и замеряют величину крутящего момента Ц и уголзакручивания на рабочем участке, по которым...

Номер патента: 922577

Опубликовано: 23.04.1982

Автор: Гейко

МПК: G01N 3/22

Метки: испытаний, образец, трубчатый

...длины,Цель изобретения - повышение точности испытаний при высоких температурах. на кручение.Укаэанная цель достигается тем,что в трубчатом образце, содержащемрабочую часть и связанные с ней радиусным переходом захватные головкидля крепления образца в испытательной машине, отношение длины рабочейчасти к ее среднему диаметру состав.ляет 0,1-2,0, а отношение радиусаперехода от рабочей части к захватным головкам к толщине стенки рабочей частисоставляет 0,5-1,0. чивают захватную гот 4, затем вставляют .у 3 в захват 5 инем с помощью штифобразец до заданнойикладывают к нему922577 Формула изобретения Составитель В. ГриненкоН. Бобкова Твхред С. Мигунова Корректор А, Гриценко каз 2570/5 б Тираж 883 НИИПИ Государственного по делам...

Номер патента: 951106

Опубликовано: 15.08.1982

Авторы: Баранов, Бурковский, Непесов, Чистяков

МПК: G01N 3/22

Метки: испытания, кручение, образцов

...испытания образцов на кручение содержит станину 1, на которой закреплен привод закручивания в виде червячного вала 2, захваты 3 и 4 для закрепле951106 Формула изобретения Составитель А. Булашевич Редактор А. Гулько Техред А. Бойкас Корректор И. Муска Заказ 57 3/45 Тираж 887 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и от крытий13035, Москва, Ж - Э 5, Раушская наб., д. 4/5 филиал ППП Патенть, г. Ужгород, ул. Проектная, 4ния образца 5. Захват 3 связан с червячным валом 2, а захват 4 связан с помощьюподшипника 6 с кареткой 7, обеспечиваюшей возможность перемегцения по горизонтали оси 8 со стопорным винтом 9, Каретка7 имеет копельные штыри 10, которые имеют возможность взаимодействия при закручивании образца 5 с...

Номер патента: 1006971

Опубликовано: 23.03.1983

Авторы: Бровман, Галкин, Левандовский, Полухин

МПК: G01N 3/22

Метки: испытания, прочность

...и разгона до требуемойявляется ограничение величины дефор- частоты привода 2 включается муфтамирования образца вследствие того, 25 9, что приводит к вращению валачто упругие элементы, нагружаемые 7 и связанной с ним шестерни 10 иодновременно с образцом, вызывают вызывает скручивание образца 23постоянное увеличение нагрузки на Вращение вала 7 через шестерни 10,привод с ростом деформации образца, что 11,12 передается на упругие элеограничивает возможности установки. менты 17 и 18, которые оказываютцелью изобретения является Рас- ся нагРуженными крутящим момен 30ширение технологических возможностей том, развиваемым тормозными устройпутем обеспечения проведения испы- ствами. При этом величина моментатаний без ограниченИя...

Номер патента: 1015278

Опубликовано: 30.04.1983

Авторы: Олькин, Познышев

МПК: G01N 3/22

Метки: испытания, образец, соединений, усталость, шарнирных

...5, установленные в вилках 6. ДДлина и глубина а и Ь выемок 3 и 2удовлетворяют указанным выше условиям.Испытания с использованием предлагаемого образца проводятся следующим образом,Усилие Р, развиваемое испытательной установкой, передается на проушину 1 через вилки 6 и пальцы 5, размещенные в отверстиях 1. За счетэксцентриситетов в двух плоскостяхотносительно линии действия сил проушина подвергается сложному изгибу.Причем изгиб в плоскости ХОУ вызываетповорот проушины вокруг оси 02, приводящий к фреттинг-коррозии, что позволяет имитировать боковую нагрузку Ра за счет изгиба в плоскости ХО 2 происходит имитация боковой нагрузки Р.Следует учитывать, что шарнирное соединение нагружается таким образом,что боковые нагрузки не превышают10...

Номер патента: 1040380

Опубликовано: 07.09.1983

Автор: Лодус

МПК: G01N 3/22

Метки: испытания, кручение, образца

...соответствующим подбором веса грузов и положением (угол наклона) тяг 110403.Изобретение относится к испыгательной технике, в частности к устройствам для исцытання образцов горных пород, грунтов, строительных материалов и т. п. на кручение. 5Известно устройство для испытания на кручение, состоящее из нагружающего механизма и захватов, между которыми закреплен образец специальной формы с четырехгранными или шестигранными торцами,при этом крутящий момент создается путем взаимного поворота захватов Г 1 ХН ед остатками устройства являются сложность изготовлении образца специальной форюы, а также невозможность получения напряженного состояния кручения с одновременным приложениеМ сдвигакщих нагрузок в нескольких исследуемых сечениях...

Номер патента: 1055989

Опубликовано: 23.11.1983

Авторы: Векшин, Журлов, Пресняков, Сугаков

МПК: G01N 3/22

Метки: действии, испытания, кручения, осевой, прочность, силы, совместном

...пассивный и активный захваты образца и привод нагружения,включающий пару винт-гайка, причемгайка жестко заФиксирована в корпусе установки, а винт установлен свозможностью вращения и связан сактивным захватом 1 3.Недостатком этой установки является то, что испытания проходят врежиме жесткого нагружения, т.е. врежиме заданной деФормации. Цель изобретения - обеспечение мягкого нагружения образца.Указанная цель достигается тем, что в установке для испытания материалов на прочность при совместном действии кручения и осевой силы, содержащей пассивный и активный захваты образца и привод нагружения, . включающий парувинт-гайка, винт установлен с возможностью осевого пе" ремещения, а гайка связана с активным захватом.На чертеже изображена...

Номер патента: 1089475

Опубликовано: 30.04.1984

Авторы: Борисенко, Кращенко, Рудницкий

МПК: G01N 3/22, G01N 3/30

Метки: деформирования, динамического, кручении, образца, растяжении

...данного способа - ограниченность использования результатов испытаний, поскольку при нагружении имеет место неоднородное растяжение материала по сечению образца, и максимальные растягивающие, напряжения возникают лишь на поверхности грани, противоположной той, по которой наносят удар.. Наиболее близким к предлагаемому по технической сущности и достигаемому эффекту является способ динамического деформирования образца при растяжении или кручении, заключающийся в том, что образец закрепляют в активном и пассивном захватах нагружающего устройства и перемещают или закручивают с заданной скоростью активный захват, а усилие деформирования создается весовой нагрузкой 2 .30Недостатком известного способа является низкая точность...

Номер патента: 1105780

Опубликовано: 30.07.1984

Авторы: Антипин, Беспалов, Головачев, Колпашников, Конюхов, Кучеряев, Федоров

МПК: G01N 3/22

Метки: высоких, гидростатических, давлениях, испытаний, кручение, образцов

...переходного элемента.Цель изобретения - повышение надежности испытаний,Указанная цель достигается тем,что в устройстве для испытаний образцов на кручение при высоких гидроста тических давлениях, содержащем гидро"цилиндр, размещенные в его корпусеактивный и пассивный захваты для креп"ления образца и охватывающую их втулку, при этом плунжер гидроцилиндра 45установлен со стороны пассивного захвата, пассивный захват связан с втулкой с возможностью его осевого перемещения, активный захват выполнен ввиде цилиндрического стержня с флан Оцем, предназначенным для крепленияобразца и образующим с втулкой несамотормоэящуюся винтовую пару, приэтом устройство снабжено охватываю"щим стержень пластичным вкладышем, уматериал которого выбирают из...

Номер патента: 1153264

Опубликовано: 30.04.1985

Автор: Лодус

МПК: G01N 3/22

Метки: действии, длительных, испытаний, кручения, образцов, осевой, силы, совместном

...приспособление для передачи нагрузки выполнено в виде направляющей втулки 7 с боковым отверстием в ее стенке, размещенного в ней шнекового винта 8, установленного соосно активному захвату 9 и жестко соединенного с ним, и установленного в отверстии втулки 7 с возможностью перемещения в направлении, перпендикулярном оси винта 8, упорного штыря 10, который взаимодействует с винтом 8 через закрепленный на его конце подшипник 11,Устройство содержит также демпфирующие механизмы, число которых соответствует числу приспособлений для передачи нагрузки.Каждый из демпфирующих механизмов выполнен в виде рамы, взаимодействующей с направляющей втулкой 7 соответствующего приспособления, и взаимодействующего с пассивным захватом 13 этого...

Номер патента: 1176211

Опубликовано: 30.08.1985

Автор: Загоруйко

МПК: G01N 3/22

Метки: грунта, испытания, кручением, образцов, прибор

...7, которые установлены в коль.цевых углублениях, выполненных на обращенных к рабочей камере 5 цилиндрическихповерхностях йолых цилиндров 2 и 3. Коль Оца 6 и 7 установлены в углублениях с зазорами между торцами соседних колец, Этизазоры перекрываются эластичными антифрик.ционными смазищыми кольцами-"фартуками"8 из пленки, которые прикреплены торцами 25только к верхнему иэ колец 6 или 7, обра-.зующих перекрываемый зазор, Прибор содержит также днище 9, установленное через упорупорные шариковые подшипники 10 на основании 1 и выполненное в виде червячного ко-;,леса, связанного с приводом 11 его поворота через червяк 12, а также нажнмноеприспособление 13 для уплотнения грунта,расположенного в рабочей камере 5, с помощью винтового пресса 14 и...

Номер патента: 1179141

Опубликовано: 15.09.1985

Авторы: Журавель, Калимов, Малятин

МПК: G01N 3/22

Метки: динамических, испытаний

...боковые поверхности 8 которых имеют форму, ответную поверхности спирального участка 5 тяги 4, при этом оси 9 и 10 вращения дисков 6 и 7 расположены в плоскостях, параллельных оси тяги 4, и наклонены в разные стороны под углом к этой оси, равным углу подьема винтовой линии спирального участка 5 тяги 4, а также приспособление для подачи тяги 4 в зону захвата дисками 6 и 7 ее свободного конца 11, которое состоит из цилиндрической обоймы 12, навернутой со стороны одного торца на активный захват 2, и вала 13,аерасположенного соосно в обойме 12 и имеющего с ней со стороны другого торца шлицевое соединение 14, причем своим торцом,.выходящим из обоймы 12, вал 13 связан с тягой 4, а торцом, расположенным в обойме 12, который выполнен с упорами...

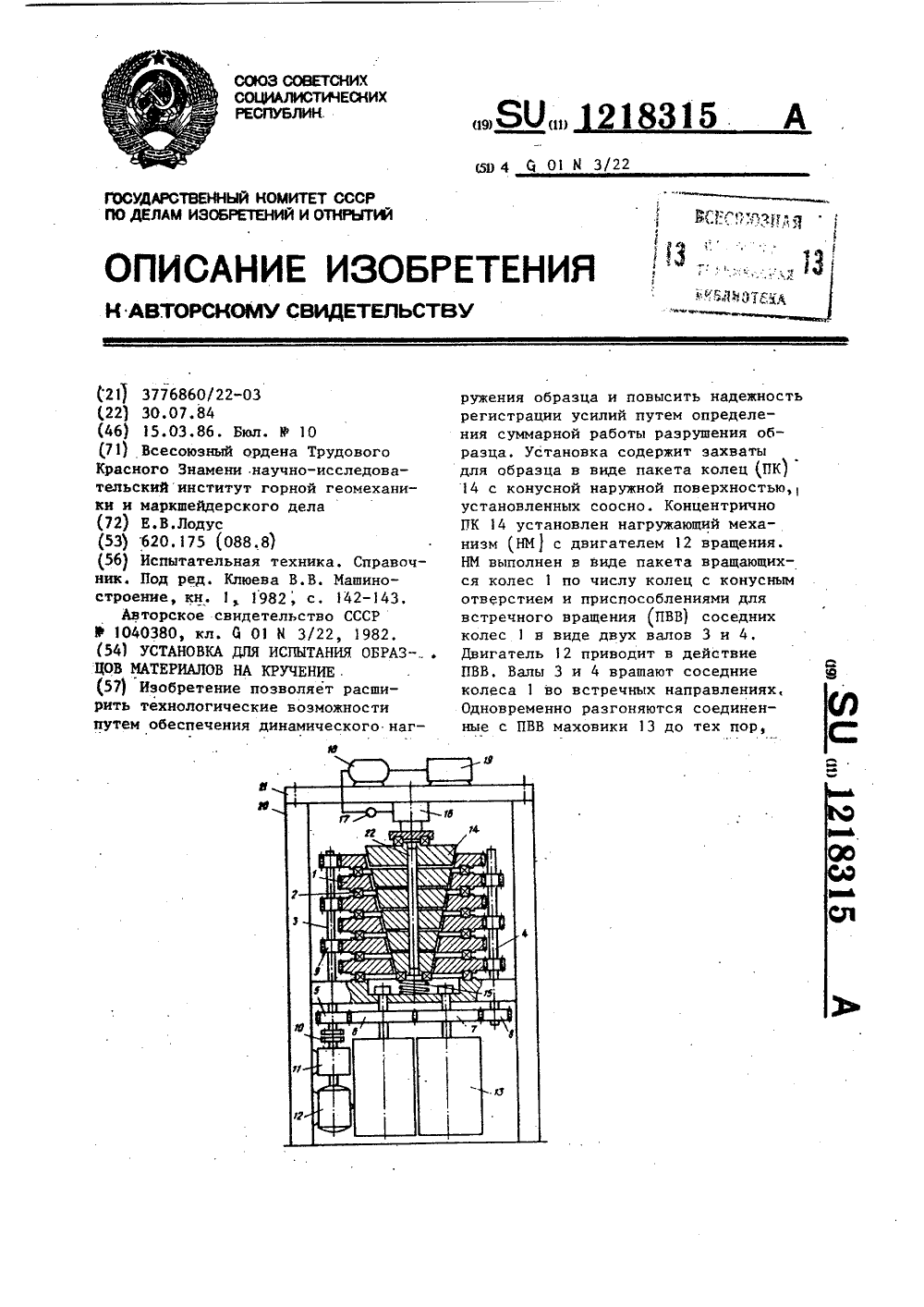

Номер патента: 1218315

Опубликовано: 15.03.1986

Автор: Лодус

МПК: G01N 3/22

Метки: испытания, кручение, образцов

...21 Испытуемый образец 22 размещается в пакете захватов 14, Для регистрации скорости вращения маховиков 13 используются типовые приспособления (не показаны).Установка работает следующим обра зом.Испытуемый образец 22 размещают в пакете захватов 14. В исходном состоянии пакет захватов 14 распола-. гается на пружине 15 с зазбром относительно пакета колес 1. Включают муфту 10 и двигателем 12 через редуктор 11 приводят в действие приспособление встречного .вращения колес. Валы 3 и 4 вращают соседние колеса 1 во встречных направлениях и одновременно разгоняют маховики 13. Система разгоняется до заданной угловой скорости с таким расчетом, чтобы энергии вращения маховиков было достаточно для разрушения образца. Насосной станцией 19 при...

Номер патента: 1226125

Опубликовано: 23.04.1986

Автор: Лодус

МПК: G01N 3/08, G01N 3/22

Метки: испытания, прочность

...22 настолько, что жидкость в торе замыкает электрический контакт 19, что является командой для пускателя 11 зО на реверс двигателя 10. При реверсе двигателя 10 захват 2 изменяет вращение на протияоположное, а вместе с ним и тор 17. При этом на образце 4 сначала полностью снимается положительная закручивающая деформация, а затем образец закручивается в обратном направлении до тех.пор, пока жидкость тора 17 не замкнет контакты 18. Однако это происходит при40 меньшем угле закручивания образца 4, поскольку жесткость пружины 21 меньше жесткости пружины 22. го 35 Асимметрия изменения углов закручивания задается также степенью пред варительного поджатия пружин 21 и 22, усилиями поджатия и уровнем расположения контактов 18 и 19 над...

Номер патента: 1226133

Опубликовано: 23.04.1986

Автор: Лодус

МПК: G01N 3/22

Метки: испытаний, комбинированных, образцов, прочность

...сжаТойжидкости в гидросистеме и также невызывает заметных изменений нагрузокна образце 6. После заданного времени ползучести производится нагружение при изменяющихся или постоянныхсоотношениях и возрастающих величинахосевой и крутящей нагрузок. Для это го фиксатором 19 освобождают рычаг18 и поворачивают, его так, чтобыугол между осями вращения подшипников 17 и радиусами кольца 13, прове-.денными через оси вращения шестерен1226133 1 О 5 25 30 35 40 45 50 15, увеличивался, Это повышает силу трения скольжения подшипников 17 о,торец захвата 5 и увеличивает длинуплеча моментов сил трения, что повышает закручивающее усилие на образце 5 6 при неизменном осевом усилии. Еслиповышают осевое усилие, то осуществляется пропорциональный рост осевой...

Номер патента: 1244547

Опубликовано: 15.07.1986

Авторы: Косов, Павлов

МПК: G01N 3/08, G01N 3/22

Метки: реверсор

...шарики 32 для обеспечения трения качения при движении планок 12 в пазах соединительной втулки 16.Реверсор работает следующим образом;Образец 33 закрепляют в захватах 14 и 15. Внутренняя траверса, состоящая из частей 6 и 7, и связанная с ней внешняя траверса 3 неподвижны в вертикальном направлении и не поворачиваются, так как этому препятствует фиксатор 28. Включают привод (не показан) приспособления для .закручивания образца 33, При этом крутящий момент от шкива 23 через соединительную втулку 16, части 4 и 5 внутренней траверсы и захват 14 передается образцу 33.Если необходимо сжимаемый обра; зец 33 переключить на .испытание растяжением, то предварительно сни-. мают осевую нагрузку. При этом образец остается нагруженным...

Номер патента: 1260718

Опубликовано: 30.09.1986

Авторы: Жуков, Карпенко, Пецольд, Шуберт

МПК: G01N 3/08, G01N 3/22

Метки: испытания, конструкций, кручением, сжатие, элементов

...и три домкрата 7 - 9, первый из которых (7) взаимодействует с рамой 3 и предназначен для осевого сжатия испытуемого элемента 6, а два других (8 и 9) жестко и под прямым углом соединены с соответствующими концами рычага 5 и предназначены для кручения испытуемого элемента 6. Устройство содержит также упорный подшипник 10, размещаемый при испытании между домкратом 7 и испытуемым элементом 6, тела 11 и 12 качения, закрепленные на торцах домкратов 8 и 9 и взаимодействующие с телами качения опоры 13 и 14, установленные на соответствующих силовых рамах 2 и 4 с возможностью перемещения вдоль них и уравновешенные грузами 15 и 16,Устройство работает следующим образом.Испытуемый элемент 6 одним торцом устанавливают на плите 1 под силовой рамой 3,...

Номер патента: 1260722

Опубликовано: 30.09.1986

Автор: Ерусалимский

МПК: G01N 3/22

Метки: испытаний, кручение, образец

...бетона, на кручение. Цель изобретения - упрощение испытаний и обеспечение возможности испытаний образцов как полых, так и со сплошным рабочим сечением.На фиг.1 изображен предлагаемый образец; на фиг,2 - сечение А - А на фиг.1; на фиг.З - схема нагружения образца; на фиг.4 - разрез Б - Б на фиг.З,Образец имеет рабочую часть 1 с заданной формой сечения, которая может быть либо полой, либо сплошной, и два плоских элемента 2 и 3, расположенные на концах рабочей части 1 перпендикулярно оси образца с угловым смещением а друг относительно друга, рабочие поверхности 4 - 7 которых, перпендикулярные их плоскостям, предназначены для приложения нагрузки, а части 8 и 9 каждого из плоских элементов, расположенные по разные стороны от...

Номер патента: 1265531

Опубликовано: 23.10.1986

Автор: Лодус

МПК: G01N 3/22

Метки: испытания, кручение, образцов, стержневых

...движения зубчатых колес 7 - 11, муфту 38 и винт 39, связывающие привод 34 с траверсой 20.Установка работает следующим образом.На образец 1 в заданных его сечениях устанавливают кольца 2 - 6 и жестко соединяют их с поверхностью образца 1, На эти кольца 2 - 6 сажают зубчатые колеса 7- - 11 так, что их относительное вращение запрещено. При этом крайнее колесо 7 скольцевой канавкой соединяют с кольцевымвыступом 40 на траверсе 20, а крайнее колесо 11 кольцевым выступом 41 соединяют с5соответствующей канавкой на траверсе 21.Промежуточные колеса 8 - 10 также соединяют с крайними. Сборку колес на образцеосуществляют, когда траверса 20 отведенана максимальное расстояние от траверсы 21.Включают привод 34, который с помощью10 винта 39 перемещает в...

Номер патента: 1290139

Опубликовано: 15.02.1987

Авторы: Абдуллаев, Алиев, Газиев, Гашимов, Гусейнов

МПК: G01N 3/22

Метки: испытания, прочность, усталостную

...подвешенного с помощью оси 17, втулки 18 и кронштейна 19 к,станине 1, и сменного груза20, который крепится к корпусу 16гибким тросом 21, перекинутым черезшкив 22, ось 23 которого расположенана корпусе 16, параллельна оси вала 4512, оси 17 барабана 11 и шарнира егокрепления к станине 1 и смещена относительно плоскости, проходящей черезэти оси.Кроме того, на внутренней поверхности барабана 11 имеются продольныеребра 24.Устройство работает следуюшимобразом.С помощью рычажного механизма 7.образец 6 нагружают чистым изгибом,для чего включают привод 9, которыйчерез захват 4 вращает предварительно изогнутый образец, При этом ма 39 2териал образца 6 испытывает деформации растяжения-сжатия, изменяющиесяпо симметричному гармоническому...

Номер патента: 1298597

Опубликовано: 23.03.1987

Автор: Баранов

МПК: G01N 3/22

Метки: долговечности, металлов, образцов, усталостной

...более точного определения начала разрушения.Способ реализуется следующим образом,Образец металла нагревают до тем О пературы Т, которую выбирают из со- отношения где Т - температура плавления металла образца.После нагрева образца металла доуказанной температуры определяютего электросопротивление и циклически нагружают, В процессе нагруженияобразец подвергают лазерному ультрафиолетовому облучению. При испытанииобразца в заданном интервале температур происходят явления возврата, 25т.е. процессы аннигиляции вакансий,движение и сток межуэельных атомов,а также вакансий и их блоков. Нагревобразца металла ниже температуры0,08 Т не обеспечивает достаточного запаса энергии для аннигиляциивакансий и стока межузельных атомов.Нагрев выше...

Номер патента: 1305564

Опубликовано: 23.04.1987

Автор: Лодус

МПК: G01N 3/22

Метки: испытания, кручение, образцов

...пределами прочности испытуемых образцов 9, размещаемых в данных наборах 6-8 захватов. Для закрепления образцов 9 в кольцевых захватах 12-14последние снабжены многогранниками22, Установка имеет балансированныйгруз 23, размещенный на столе 1,Установка работает следующим образом.Включают электродвигатель 4, при этом шестерня 5 зубчатой пары,посаженная на его валу, обегает шестерню,посаженную на неподвижной оси 2.Возникающий крутящий момент приводит к вращению стола 1 в горизонтальной плоскости. По мере разгона стола 1 груз 10 посредством тяг 11 и 17-19 создает усилия на кольцевых захватах 12-14 наборов 6-8. Тяги 11 и 17- 19 закреплены на кольцевых захватах 12-14 так, что центробежная сила стремится повернуть боковые...
