G01N 3/04 — зажимные устройства для образцов

Номер патента: 122322

Опубликовано: 01.01.1959

Автор: Александров

МПК: G01N 3/04, G01N 3/12

Метки: гидростатическую, испытания, нагрузку, пластин, поперечную, стенд

...роликах 5, перекатывающимися по направляющим 6 станины. В сомкцутом положении балки 3 и 4 образуют жесткий контур.Лъ 122322Испытуемый образец 7 состоит из двух сваренных для герметичности по контуру пластин с выпуклостями, образующими внутреннее пространство, заполняемое при испытаниях водой под давлением. Между кромками пластин испытуемого образца 7 проложены прокладки 8, обеспечивающие зазор для доступа воды и дающие возможность наваривать угловые швы с целью исследования влияния сварки и связанных с ней концентраторов на несущую способность обшивки. На короткой стороне образца 7 приварены два штуцера 9 и 10, один из которых служит для подачи воды в прострактво между пластинами, другой для выпуска воздуха из него.Зажимцые клинья 1 и...

Номер патента: 125694

Опубликовано: 01.01.1960

Автор: Доманская

МПК: G01N 3/04, G01N 3/14

Метки: клейковины, прибор, растяжимости, шарика

...величина.Рычаг 19 во время разрыва клейковины нажимает концом на электрический контакт 20, замыкающий электрическую цепь светового или звукового сигнала, а использованный в приборе часовой механизм с записывающим устройством, отсчитывающим время от начала растяжения до разрыва образца, останавливается,Предмет изобретения Прибор для определения удельной растяжимости шарика клейковины по авт. св.101978, отличающийся тем, что, с целью автоматического фиксирования длины растяжения клейковины и времени, на протяжении которого происходило растяжение, в нем применена двуплечая шарнирно закрепленная запорная собачка, одним концом взаимодействующая с храповым колесом, а другим посредством коромыслообразного рычага - с перемычкой,...

Номер патента: 129051

Опубликовано: 01.01.1960

Автор: Кохно

МПК: G01N 3/04, G01N 3/18

Метки: испытания, образцов, релаксацию

...33 0 в(дящиймаслопроводы 19 и 20 и шпиндель 21 машины.ажимРОе приспособление машицы в)цогце)о в виде верх)сй и ццкНСЙ СКОО 22 (фРЗ 2 Ц ,) С ЗИОВЫМН ;ХВ 31 с 1 2, УДСР 3(3 В)С 3331)щеками 24.Зс)ХВЫТЫ 28 Сис)0 КСЧЫ Ж(.обообс)3 ЫМП ЬСКЫМП С УПО цой Нс)С-"1 кой и изготовлены из высокснрочной ляли. Цля обеспечения цядсжц,СТИ ЗакрсцсСИ 51 00 ряЗЦы, я ТсККС Дл 53 333)еДОХ)ыНСП 51 О СрЫвы или В)1 скс)льзывс)пи 51, цд сг( концы 3 свсР 3 3) ГЯЙКИ 2(ь ЦсптРИОва)1 лс лсьс.телыой Цепос 3;Р Ос Цес Влс)с 53 ц;1 овь)и опорд)33 2 Г.;.)с 3(зохстр27 уетрОйСтад СпабжЕН ИцдИКятОраМИ сСВОГО ТИПЫ.Вех 5 Я Р Нижн)35 1)лдцк 28 зкстснзомсс 27 еп 5 т(5 и бР)3;1)Осрсдством остроконечных винтов 29.На нижней пляцкс 28 устяновлсцы ицдиторы 80 и 81, закрспле .ныс...

Номер патента: 129858

Опубликовано: 01.01.1960

Авторы: Клочков, Плетюхин, Сергун

МПК: G01M 3/26, G01N 3/04

Метки: герметичность, испытания, кабелей, оболочки, самоуплотняющееся

...на герметичность оболочки осуществляется путем соединения кабеля с магистралью, по которой, подается сжатый (осушенный) воздух давлением порядка 5 атм, На свободный конец кабеля устанавливается манометр, по показаниям стрелки которого судят о наличии или отсутствии утечки воздуха или газа, а следователь но, и годности кабеля, Соединяется кабель с магистралью обычно н непосредственно, а через коллектор, имеющий ряд патрубков, снабженных клапанами.Особенностью предлагаемого устройства является применение в качестве элемента, обеспечивающего самоуплотнение, конусного рези нового ниппеля, закрепляемого с помощью кольцевой крышки на тор це корпуса, который имеет патрубок для впуска сжатого воздуха и выпускное отверстие с винтовым...

Номер патента: 129859

Опубликовано: 01.01.1960

Автор: Давыдов

МПК: G01M 3/02, G01N 3/04

Метки: герметизации, давлением, металлических, полых, работающих, стенок

...добавкой калиевой селитры в квеса раствора силиката натрия при плотност 1 х полых деталеи, раоотаю. истем отопления), о т л нстепени непроницаемости силиката натрия, стабилц. оличестве около 0,25% о 1 его 1,15. Известен спосоо получения водогазонепроницаемости стенок полых металлических деталей посредством введения в их внутреннюю полосгь нестабилизированного раствора силиката натрия.Недостаток этого способа заключается в том, что применяемый для получения водогазонепронипаемости стенок коллоидный раствор не стабилизирован и неустойчив.Для устранения этого недостатка предлагается применять для герметизации стенок полых металлических деталей (например радиаторов систем отопления) раствор силиката натрия, стабилизированный...

Номер патента: 129862

Опубликовано: 01.01.1960

Авторы: Лифшиц, Павлов, Пароменский

МПК: G01N 3/04, G01N 3/10, G01N 3/36 ...

Метки: образце, растягивающего, создания, трубчатом, усилия

...испытания образец (вместе с опорами 4 и 5) устанавливается так, что его ось проходит над средней линией траверсы 9. Если после пуска пульсатора все же замечаются боковые колебания траверсы, производится корректировка положения образца и опор 4 и 5 относительно плоскостей У и П,Растягивающее усилие в образце создается следующим образом.В опоры 4 и 5 запрессованы цилиндры 13, в которых перемещаются одинаковые поршни, состоящие из сердечника 14 с напрессованной на него рубашкой 15. Поршни упираются запрессованными в них подушками 1 б на систему направляемых втулками 17 пальцев И, установленных в стержне 19 и снабженных для исключения заметного сопротив,пения закручиванию образца шаровыми опорными поверхностями. При действии давления...

Номер патента: 132428

Опубликовано: 01.01.1960

Авторы: Беседин, Церевитинов

МПК: G01N 3/04, G01N 3/34

Метки: волосяного, изгиб, испытания, меха, например, покрова, прибор

...прочности меха С этой целью прибор выполнен из монтированных на каркасе неподвижного верхнего зажима для закрепления в нем одного конца одиночного волоса или пучка волос; расположенного под неподвижным зажимом качающегося на оси второго подвижного зажима, приводимого в движение от двух размешенных с обеих его сторон электромагнитов, причем для изгиба волос без натяжения нижний срез верхнего зажима расположен в центре оси нижнего зажима.На чертеже изображена принципиальная схема прибора,На каркасе прибора смонтированы детали его электрической части и опорная стойка, на которой крепится рабочая часть прибора,Рабочая часть прибора включает в себя два электромагнита 1 и 2, верхний неподвижный зажим 3 и нижний подвижный зажим...

Номер патента: 132429

Опубликовано: 01.01.1960

Автор: Никифоров

МПК: G01N 3/04

Метки: маятникового, механизм, подъема, разрывной, рейкой, силоизмерителя, собачек, храповой

...нагруженный рычаг, снабженный отогнутым под прямым углом упором, направленным в сторону хвоста собачек,Описываемый механизм по сравнению с известным улучшает кон струкцию разрывной машины и позволяет ставить рычаг силоизмерителя на исходную позицию непосредственно за переключением нижних 1 исков на обратный ход, Для этого под горизонтальной частью нагруженного рычага свободно монтирован поддерживающий его и выполненный с вырезом цилиндрический валик, на котором жестко закреплена тормозная пластинка, упруго прижатая к типовой стороне лимба шкалы удлинений.На фиг, 1 изображена схема механизма; на фиг, 2 - разрез по А-А на фиг, 1.Над храповой рсйкой 1 маятникового силоизмерителя расположен швеллерный кронштейн 2, имеющий стенку,...

Номер патента: 132799

Опубликовано: 01.01.1960

Автор: Манько

МПК: G01N 3/04, G01N 3/08

Метки: зажимное, испытания, механизмам, пластмасс, предназначенным

...в за мом и подв ающий рол Известные зажимные приспособления к механизмам, предназначенным для испытания пластмасс, обладают тем недостатком, что в месте анкеровки создают местные перенапряжения, вследствие чего пластмасовые образцы часто разрушаются в местах захвата.В предлагаемом приспособлении указанный недостаток устранен благодаря применению песка в качестве материала, передающего давление равномерно на всю поверхность зажимаемого образца, и клинового механизма, обеспечивающего надежную фиксацию его в месте зажима.На чертеже изображена схема предлагаемого зажимного приспособления.Зажимное приспособление выполнено в виде корпуса 1 с двумя накладками 2, одна из которых имеет щель для испытуемого образца помещаемого в камеру 4...

Номер патента: 133243

Опубликовано: 01.01.1960

Автор: Чиркин

МПК: G01M 3/00, G01N 15/08, G01N 3/04 ...

Метки: воздухом, испытания, любых, например, типов, фитингов

...на которой по окружности радиально смонтированы сменные рычаги с установленными пневматическими мембранными зажимами. Операция погрузки-разгрузки зажимов с фитингами в ванну с водой осуществляется опорными роликами рычагов, катящимися при вращении карусели по установленному над внутренним краем ванны полукольце с вырезом. Это обеспечивает автоматическое регулирование движения сменных рычагов. Процесс разгрузки удовлетворительно прошедших испытания фитингов осуществляется авт. ма. тически рычажным выталкивателем.На чертеже изображено предложенное устройство в двух проекциях.Устройство состоит из сменных рычагов с пневматическими зажимами 1 для испытуемых фитингов, ванны с водой 2, карусели 3, колонны 4, рамы 5, червячных редукторов 6 и...

Номер патента: 133653

Опубликовано: 01.01.1960

Авторы: Захаров, Лебедев, Розенбаум, Складнов

МПК: G01N 3/04, G01N 3/18

Метки: испытания, лент, проволоки, тонких

...ручным приводом при помощи штурвала 10, Мо 133653Основной рычаг 11 рычажно-маятникового силоизмерителя имеетсоотношение плеч 1; 10, установлен на двух шарикоподшипниках в траверсе 3 и оборудован на концах двумя призмами. Малое плечо рычагавзаимодействует с верхним цанговым захватом 12, а большое сго пле.чо - с маятником 13, на конце которого подвешен тарный груз 14.При нагружении образца отклонение маятника И от положенияравновесия передается на стрелку 15.Наибольший угол отклонения маятника, равный 40, соответствуетповороту стрелки на 320. Отклонение маятника сверх допустимогоограничивается микровыключателем.Диаграммный аппарат для записи кривой в координатах нагрузкадеформация состоит из корпуса 16 с откидывающейся крышкой,...

Номер патента: 133659

Опубликовано: 01.01.1960

Авторы: Ермаков, Самойлов, Строев

МПК: G01N 3/04, G01N 3/60

Метки: жаропрочных, испытания, металлов, образцов, сплавов, термическую, усталость, элементов

...П(СКИ НЯ 1- рсваемого н охлаждаемого образца.г с ЧЕ)ТЕЖЕ СХЕЫЯТИЧЕСКИ Изоб 1)ЯЖЕНЯ ОНИСЫПЯЕ)Я 51 уСНОВКЯ.Ис:)ытываемый образецзакрепляется между наружными 2 н 1,нут- РСННИМИ ) УПРУГИМИ ПРЕДВаРИтЕЛЬНО таРНРУСМЫМН Стои 1 КЯМИ С ПОМ 1 ЦЬЮ регулируемых упоров 4 и 5. Датчиком 6 температуры осугцествлется КОНтрОЛЬ НаГрЕВа Обравца, ЧИСЛО цКЛО КОтОрОГО уЧИТсСто 1 ЭЛЕКтрО. МЯГНИТНЫМ С 1 ЕТЧ 1 КОМ. ВКЛЮЧЕНИЕ И ОТКЛЮ 1 СН 1)Е Нс 1 ГРСВЯ:ОНЗоди 1 зя злектронным реле времени, При нагрева;1 образец Перс:1 сс усн,ня)п наружные 2 упругие стОЙки при Охлаждении на внутреи 1 е о, 10 Д действием няГрузок стОЙки деформиру 10 тс 51, ВсНнны зтих дефОр.)с циЙ определяют напряжения н деформации растяжения и сжпи нзгклггческ; НЯГрЕВаЕМОГО И ОХЛаждасМОГО...

Номер патента: 135696

Опубликовано: 01.01.1961

Авторы: Иванов, Кучеревский, Сироткин, Цветков

МПК: G01N 3/04

Метки: гидравлических, жрд, параметров, форсунок

...с:;ея зяжизПОЙ Головки 5 стянОВ:,и д,я контроля гидравлическпк параметров форсупки ЖРзд.Зажимная головка состоит из приводного диска 1, гидроцилиндров 2, 3 и 4, секторного распределителя 5 и трубопровода 6.Форсунка 7 устанавливается в гнездо 8 диска 1, Затем в результате переключения секторного распределителя 5 жидкость подается в полость 9 гидроцилшдра 2. Поршень 10, связанный штоком 11 с диском 1, пере мещает последний вверк, форсунка 7 прижимается к уплотпительному гнезду 12, а клапан 13 поднимается, открывая жидкости доступ к форсунке 7.По окончании проверки параметров форсунки 7 жидкость, направляемая распределителем 5 в полость 14 гпдроцилиндра 4, перемещает поршень 15, который, будучи связан штоком 16 с диском 1, поворачивает...

Номер патента: 135988

Опубликовано: 01.01.1961

Автор: Гаврилюк

МПК: B23K 37/04, G01N 3/04

Метки: головка, зажимная

Номер патента: 138402

Опубликовано: 01.01.1961

Авторы: Лазаренко, Фрейдман

МПК: G01N 3/04, G01N 3/20

Метки: других, жесткости, прибор, текстильных, тканей

...предлагаемого прибора является выполнение его в виде поворотных тисков для консольного зажима образца, шкалы для отсчета угла поворота тисков и упругой, консольно закрепленной пластинкой, взаимодействующей с образцом. Пластинка имеет проволочное сопротивление, передающее усилие изгиба образца через усилитель на осциллограф.На фиг. 1 изображен описываемый прибор; на фиг. 2 - устройство поворотных тисков прибора.Описываемый прибор выполнен в виде поворотных тисков 1 для консольного зажима образца 2, шкалы о для отсчета угла поворота тисков 1 и упругой, консольно закрепленной пластинки 4 с проволочным сопротивлением. Последнее в процессе определения жесткости испытуемого образца 2 передает усилия изгиба образца через усилитель на...

Номер патента: 141333

Опубликовано: 01.01.1961

Автор: Артемов

МПК: G01N 3/04, G01N 3/08

Метки: зажимы, испытания, пластмассовых, растяжение

...схематически, в двух проекциях, показан зажим для испытаний,Основными частями зажима являются: продольная тяга 1, несугцая серьга 2, поперечная ось д.Прямоугольная часть За поперечной оси 3 проходит через овальное отверстие 4 головки испытуемого образца 5 пластмассового изделия. Контакт между зажимом и образцом 5 осуществляется через шаровую опору б, запрессованую в съемочный хомутик 7, плотно посаженный на головке образца. Для того, чтобы усилие, передаваемое образцу 5, распределялось на возможно большей его площади, от шаровой опоры б усилие передается через мягкую прокладку 8, приклеенную к овальной поверхности хомутика 7. Плотная посадка хомутика 7 на головке образца 5 достигается установкой между бортами хомутика и поверхностью...

Номер патента: 146582

Опубликовано: 01.01.1962

Авторы: Баев, Бешелев

МПК: G01N 3/04, G01N 3/42

Метки: переносный, прибор, твердости

...10 также соединен с рукояткой 8. Глубина вдавливания шарика 5 регистрируется индикатором 9.Во внутренней полости сменной опоры 3 смонтирована спираль, предназначенная для нагрева нижней поверхности опоры, температура которой контролируется электротермометром 11, закрепленным в корпусе прибора. Подвижная рукоятка 8 оттарирована таким образом, что прн достижении определенной нагрузки она ломается, т. е. шарик 7 выходит из гнезда и с этого момента вдавливание шарика 5 прекращается.146582Закрепление прибора на поверхности испытуемого изделия производится при помощи клея, который надежно удерживает его на поверхности изделия в момент приложения нагрузки даже при небольшой площади нижней поверхности опоры 3,Прибор перед установкой на...

Номер патента: 148565

Опубликовано: 01.01.1962

Авторы: Гмирянский, Овечкис, Цвейфель, Эпштейн

МПК: G01M 19/00, G01N 3/04

Метки: изгибу, например, низа, обуви, стойкости, эластичных

...выполнено в виде двух коробок 1 и 2, укрепленных на двух направляющих 3 и 4, причем направляющая 3 соединена через отростки б с верхним зажимом разрывной машины, а направляющая 4 - с нижним зажимом через отросток б. Коробки 1 и 2 выполнены в виде зажимов со сквозными прорезями 7. На верхней коробке 1 укреплена линейка о для определения расстояния между зажимами в зависимости от избранного угла изгиба испытуемой детали.Для проведения испытания на определение стойкости к изгибу детали 9 низа обуви последняя закрепляется в зажимах приспособления. При включении привода разрывной машины 10 ее зажимы расходятся, а коробки 1 и 2 сближаются (так как приспособление представляет, 1485 б 5 собой реверсор), изгибая деталь 9, Сближение производят...

Номер патента: 148568

Опубликовано: 01.01.1962

Автор: Данилов

МПК: G01N 3/04, G01N 3/08

Метки: зажим, испытания, образцов, плоских

...недостатка описываемый зажим выполнен в виде корпуса с опорными вкладышами, на которые уложены под углом два пакета тонких стальных пластин, а в зазор между торцами пластин устанавливают испьпуемый плоский образец,На чертеже изображен зажим в вертикальном разрезе.В корпусе 1 между опорными вкладышами 2 и муфтой 3 .Од углом уложены два пакета тонких стальных пластин 4, термически Обрабо. таиных на высокуо твердость, В зазор между торцами пластин устанавливается испытуемый плоский образец 5, толщиа которого долкня быль больше, чем ширина зазора между пластинами в исходном положении.Г 1 ри обратном движении образца последний зажимается тем сильнее, чем больше усилие, действующееа образец. С помощьо толкателя 6 и переходника 7...

Номер патента: 148936

Опубликовано: 01.01.1962

Автор: Литовченко

МПК: G01M 3/08, G01N 3/04

Метки: газовых, герметичность, испытаний, кранов, стенд

...стола 2 с зажимами 3 и 4, замкнутой камеры 5 и воздухораспределителя 6Установочный стол закреплен в ванне неподвижно, Замкнутая камера 5 сообщается с,ванной 1 и соединена с воздухораспределителем б, который направляет сжатый воздух к зажимам 3 и 4 и в замкнутую амеру для вытеснения из нее воды в ванну 1 до затопления испытуемых кранов 7,Зажим 3, представляющий собой проходную пневматическую меморанную камеру двухстороннего действия, состоит из корпуса 8, двух мембран 9, подвижных фланцев 10, прижимных прокладок 11 и пружины 12. Зажимы 4 выполнены в виде стойки 13, которая жестко сое Ло 148936динена с опорой 14, закрепленной на установочном столе 2. Стойка снабжена прижимной прокладкой 15,Работа стенда, заключается в следующем. При...

Номер патента: 150684

Опубликовано: 01.01.1962

Авторы: Бокшицкий, Каган

МПК: G01M 7/08, G01N 3/04, G01N 3/14 ...

Метки: испытаний, копер, образцов, пластмассовых, труб, удар

...диаметрально противоположными разрывающими силами. По углу отклонения маятника 1, измеряемому на шкале 11, определяется величина удельной ударной вязкости, а также прочность материала при ударном растяжении,Предмет изобретения Копер для испытаний образцов пластмассовых труб на удав с применением станины, маятника и измерителя угла отклонения маятника после разрушения образца, о т л и ч а ю щ и й с я тем, что, с целью ударного нагружения испытуемого образца диаметрально противоположными разрывающими силами, в нем применено состоящее из двух полуцилиндрических вкладышей приспособление для крепления образца, а маятник имеет центральный продольный сквозной паз и перпендикулярный к последнему вырез, через который проходят выступающие концы...

Номер патента: 151083

Опубликовано: 01.01.1962

Автор: Шапаниди

МПК: B65G 47/22, G01M 3/02, G01N 3/04 ...

Метки: герметичность, испытаний, например, радиаторов, станок, труб

...в верхней части которой находится ванна 2, заполненная водой. Подъем ванны производится пневматическим цилиндром 3. Над ванной 2 неподвижно расположены две рейки 4 и 5, в полукруглые пазы которых укладываются трубы для их испытания.По направляющим 6 движется возвратно-поступательно бункер 7, в который уложены трубы, предназначенные для испытания. Во избежание перекоса бункера 7 установлена направляющая 8. Для равномерного поступления труб на рейки 4 и 5 на бункере 7 установлен вибра 11 ионный механизм 9.Ьо 151083Для зажима труб, уложенных для испытания, на рейке 4 смонтирован воздухораспределитель 10, в который вставлены резиновые пробки с отверстиями для прохода воздуха в трубы,На рейке 5 установлена группа индивидуальных одновременно...

Номер патента: 152116

Опубликовано: 01.01.1962

Автор: Рассохин

МПК: G01M 3/10, G01N 3/04

Метки: герметичность, замкнутых, испытания, объемов

...в сборник. контролирование152116вакуума в сосуде осуществляют по мановакуумметру 11. Сверху сосуд 2 закрывается герметично крышкой 12.Сборник необезгаженной жидкости оборудуется поплавковым уровнемером 13, взаимодействующим через упругое звено 14 с клапаном 1 б. Вакуумирование сборника осуществляют форвакуумным насосом через трубопровод 7 Сосуд б для обезгаживания жидкости. соединяется посредством трубопровода 1 б со сборником и оборудуется фильтром 17 и наклонными лотками 18 для стекания тонким слоем жидкости сверху вниз. Этим ускоряется процесс обезгаживания рабочей жидкости, В нижней части сосуда б установлен поршневой насос 19 для подачи обезгаженной жидкости по трубопроводу 9 в испытательный сосуд. Поршень насоса приводится в...

Номер патента: 153594

Опубликовано: 01.01.1963

МПК: G01N 3/04

Метки: 153594

...в нее цилиндрического стержня. Этот зажим обеспечивает более надежное закрепление испытуемого материала; недостатки, присущие известным зажимам, устраняются.На фиг. 1 изображена вилка прзажим, в разрезе по А-А на фиг. 1.Зажим для неметаллического материала при проведении механических испытаний на разрыв состоит из смонтированного в вилке 1 испытательного прибора (на чертеже не показан), сегментного валика 2 с клинообразной щелью 3, в котором петля 4 испытуемого материала (образца) 5 закрепляется при помощи помещенного в нее цилиндрического стержня б,Заправка образца испытуемого материала, например ткани, производится следующим образом.Один конец образца 5 материала изгибается петлей 4, которая вставляется в клинообразную щель 3 со...

Номер патента: 155310

Опубликовано: 01.01.1963

МПК: G01N 3/04, G01N 3/08

Метки: 155310

...в которых производят прессование образца пуансонами, горячее спекание и последующее растякение. Такое выполнение зажимов обеспечивает наиболес плотное прилегание образца к стенкам закимов. Пуансоны кинемгтически связаны с испытательной машиной.На чертеже схематически показан общий вид описываемого устройства.Г 1 рессование и спекание образца 1 производят в обоймах 2 и 8 матрицы, являющихся одновременно зажимами.Средняя часть матрицы - обойма 4 выполнена разъемной, чтобы образец при растяжении не цеплялся за стенки обоймы. Сменные пуан- сонь б и б яВляются и токоподВОдами. Захваты 7 и 8 также Выполнены сменными,о 155,о 1 О Разъемную среднюю часть матрицы - обойму 4 и обоймы 2 и 3 изготовляют нз жаропрочных сортов стали. Во избежание...

Номер патента: 156737

Опубликовано: 01.01.1963

МПК: G01N 3/04, G01N 3/08

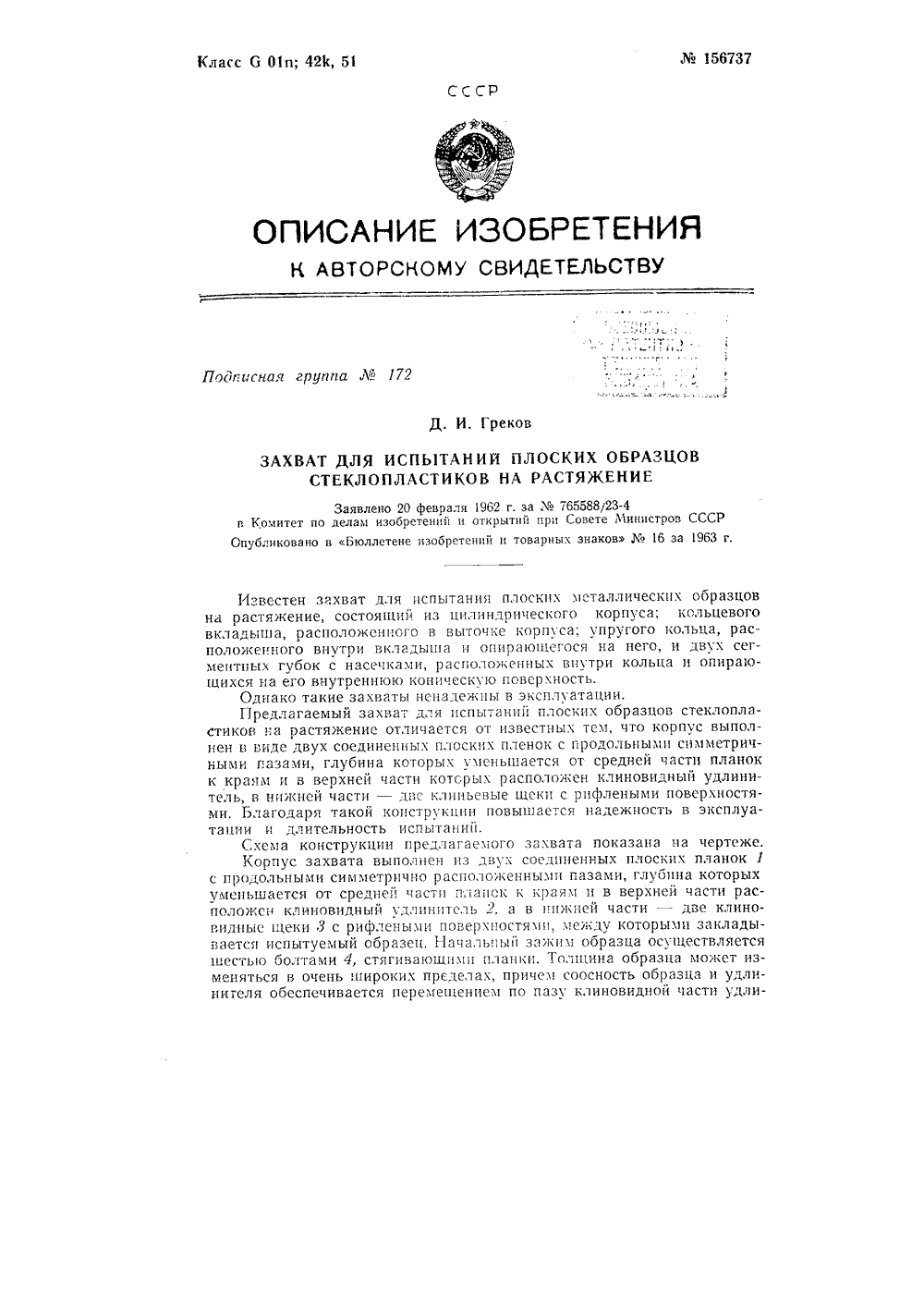

Метки: 156737

...с ри(1)леными поверхностями, Благодаря такой конструкции повышается надежность в эксплуатации и длительность испытаний.Схема конструкции предлагаемого захвата показана на чертеже.Корпус захвата выполнен из двух соедпнецных плоских планок 1 с П 1)одольцыми сихетричг 1 О располо:кецны)н пазами, глуоина которых уень 1 пается От средне 1 частп плапск и к)аям и В Верхне 1 й 1 части расположен клиновидцый удлинитс,.ь 2, а В цц;1(ней асти - две клиновидныс 1 цек 11 ) с рифлены)и поверхцостя)и, между которыми закладыВается испытуемый образец. Началь 1 ы за)ким образца осуществляется шестшо болтами 4, стягива 1 ощпмц п.)анки. Толгцица Образца может изменяться в очень широких пределах, причем соосность образца и удлинителя обеспечивается...

Номер патента: 157139

Опубликовано: 01.01.1963

МПК: G01N 3/04

Метки: 157139

...с фланцами и внутренними патрубками, имеющими кольцевые прорези, а уплотнительные элементы образованы цилиндрическими манжетами с отоортованными концами.На чертеже схематически изображено устройство в разрезе.Приспособление состоит из неподвижной заглушки (на чертеже левой) и правой - подвижной. Заглушки включают фланцы 1 и 1, внутренние патрубки 2 и 2 с кольцевыми прорезями 3 и 3.Труба 4 вводится в отверстие левой заглушки, затем на другой конец труоы надевается правая заглуцка и поджимается осевой силой Р, равной площади поперечного сечения испытываемой трубы, умноженной на давление, под которым испытывается труба. Через штуцер левой заглушки подается сжатьш воздух, который заполняет кольцевую камеру 5 через прорезь 3, трубу 4 н...

Номер патента: 157140

Опубликовано: 01.01.1963

МПК: G01M 3/08, G01N 3/04

Метки: 157140

...Для начала цикла испытания рукоятку дискового крана 5 выводят из нейтрального положения в крайнее левое. К каналу о подключается воздухопроводяща я система.Воздух по шлангу (шланги на чертеже снижнюю полость пневмоцилиндра 7, которыв действие торсионный вал 9, а через неговующий на один иэ зажимов, который пло тупает в приводит воздейсту к дру не показаны) по й через рычаг 8 и кривошип 10, тно подожмет трубЩ 15740гому зажиму, заглушая торцы трубы. Когда рычаг из положения Г перешел в положение О и упрется в упор 11 ца попоречцне, начинается вторая операция цикла - погружение испытуемой трубы в бак 1 З с водой.Поперечина под действием пцевмоцилццдра, преодолевая сопротивление противовеса И, поворачивается в подшипниках 14 до положения У...

Номер патента: 157548

Опубликовано: 01.01.1963

МПК: G01M 3/08, G01N 3/04

Метки: 157548

...колец со стними элеметь. иств Ф 3 Р Известны устройства для герметизации полых изделий преимущественно труб, прн гидравлическом испытании, включаощие заглушки с патрубками и уплотнительнымп элементами.Предлагаемое устройство состоит из набора уплотнительных элементов, одни из которых выполнены в виде разрезных пружинящих колец со ступенчатым стыком, а смежные с ними элементы имеют конусообразную полость,На фиг. 1 изооражена схема устро" а в разрезе; на фиг. 2 - пружинящее кольцо в двух проекциях,В корпусе заглушки 1 вмонтировано разрезное, пружинящее кольцо 2, упорное кольцо 3 с конусообразной полостью и манжета 4.Внутренний диаметр кольца меньше наружного диаметра трубы, вследствие чего при надевании на грубу кольцо расширяется...

Номер патента: 160014

Опубликовано: 01.01.1964

МПК: G01N 3/04, G01N 3/10

Метки: 160014

...или газа.Существенно новым в описываемой установке для испытания механических свойств листовых материалов является то,что прижимы образцов выполнены с эллиптическими отверстиями с разным соотношением осей, что позволяет менять степень двухосности напряжений.Для регистрации деформации образца в процессе испытаний установка снабжена реохордным датчиком.Описываемая установка создает возможность улучшить технику определения механических свойств листовых материалов и, тем самым, с большей степенью надежности оценить возможное поведение материалов в эксплуатационных условиях.На чертеже дана схема установки в продольном разрезе. На чашеобразный сменный 1гРязанов, ,1 ени двухосности достнгаетсом.прижиме в извесе испытания рабруется таким...
