Стенд для испытания пластин на поперечную гидростатическую нагрузку
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 122322
Автор: Александров
Текст

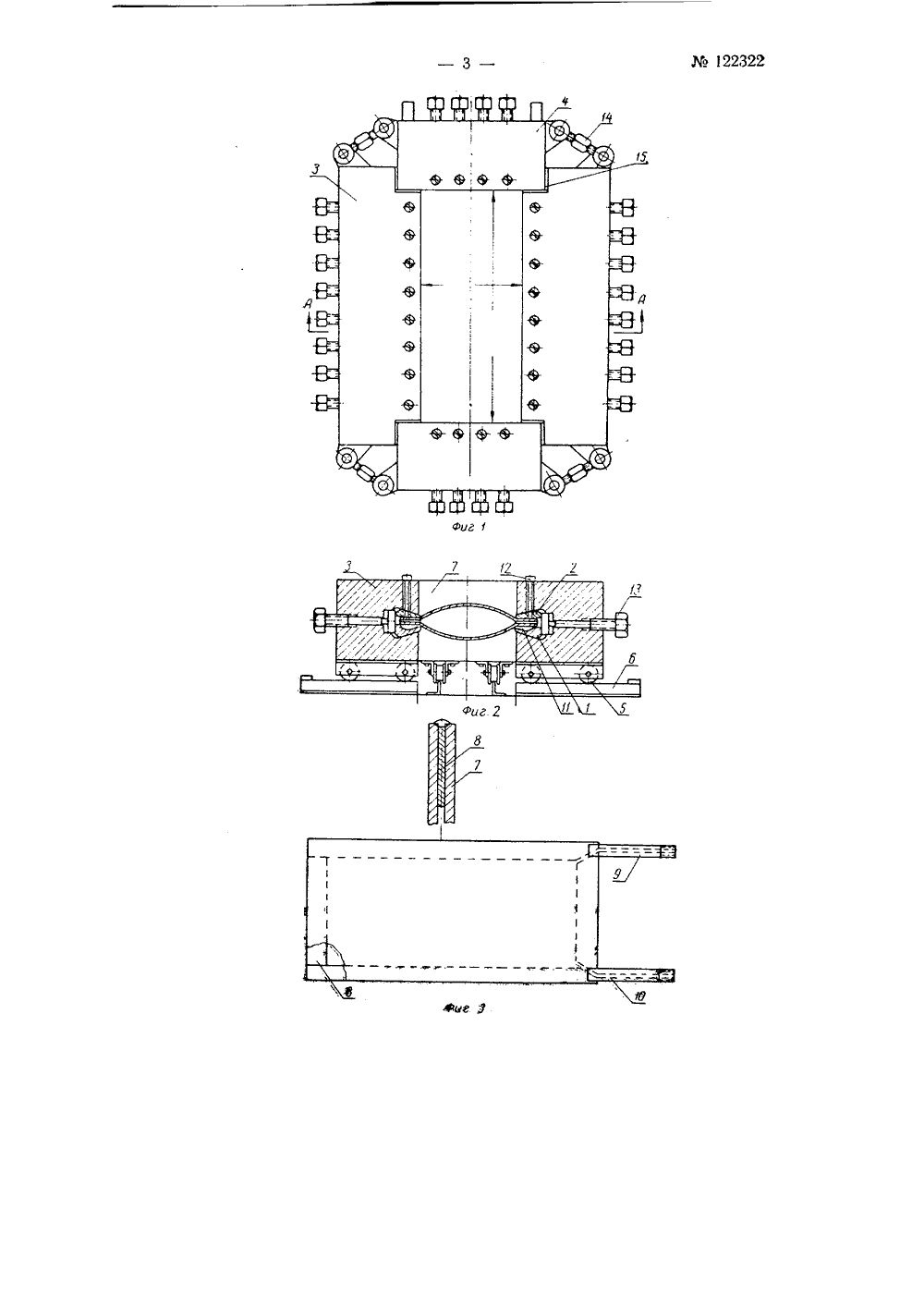

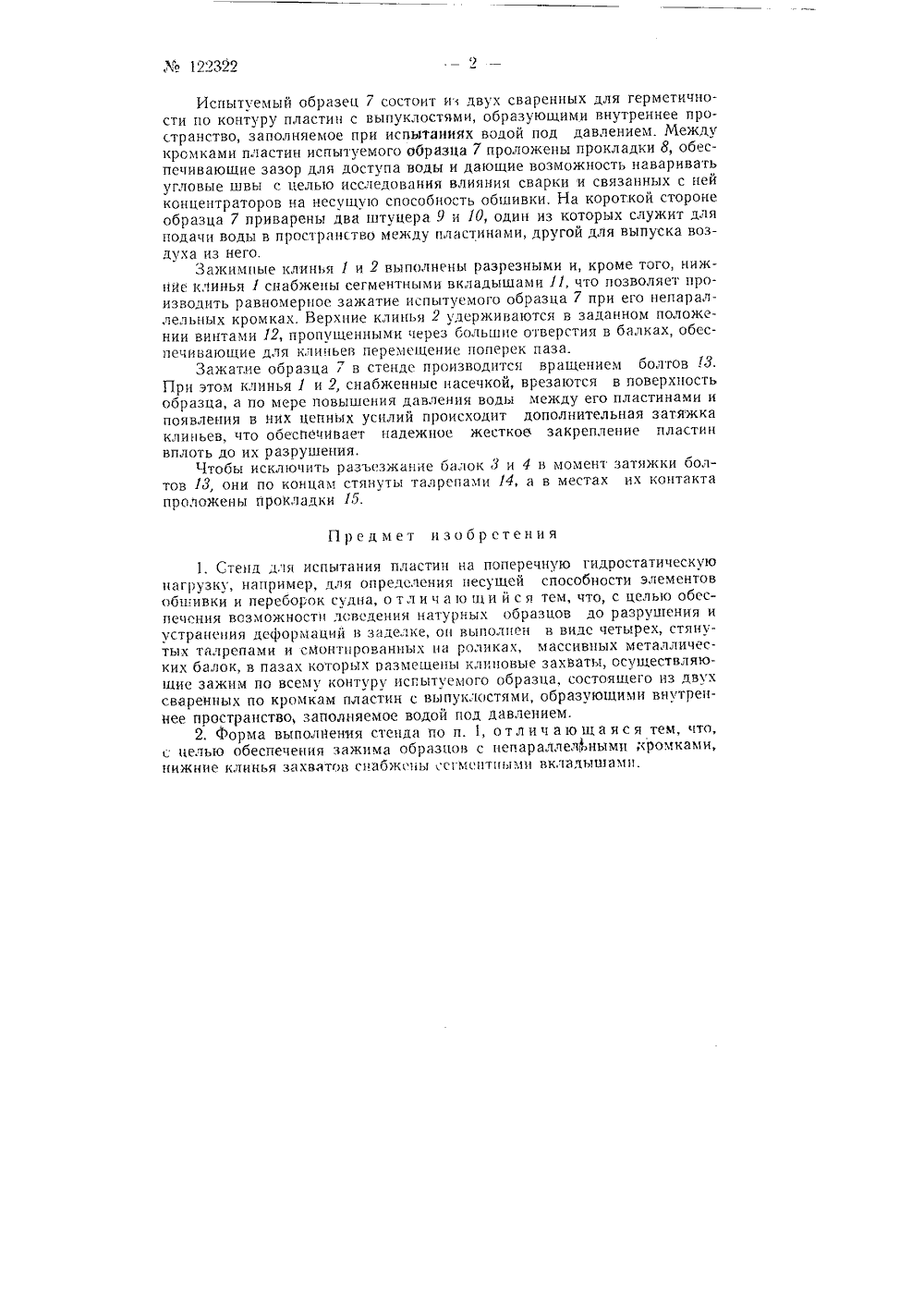

3 й 122322 Класс 42 К 20 СССР ИЗОБРЕТЕНИЯУ СВИДЕТЕЛЬСТВУ ПИСАН АВТОРСКО С. И. Александров СТЕНД ДЛЯ ИСПЪ 1 ТАНИЯ ПЛАСТИН НА ПОПЕРЕЧН ГИДРОСТАТИЧЕСКУЮ НАГРУЗКУЗаявлено 24 марта 1959 г. за623038/27 в Комитет по делам изобрете открытий прп Совете Министров СССРОпубликовано в Бюллетене изобретений17 за 1959 Известно, что, например, в судостроительных организациях экспериментальное определение несущей способности обшивки корпуса и переборок судна при действии на них поперечной гидростатической нагрузки производят в гидростатическом стенде, в котором вода от насоса подается в пространство между его плитой и испытуемым прямоугольной формы образцом, закрепленным по контуру на плите посредством болтов.На таких стендах натурные образцы не могут быть доведены до разрушения, кроме того, по мере повышения давления, болты в заделке деформируются, вследствие чего уменьшается удельное давление на уплотнительную прокладку.В описываемом стенде эти недостатки устранены тем, что оц выполнен в виде четырех, стянутых талрепами и смонтированных на ролъ ках, массивных металлических балок, в пазах которых размещены клиновые захваты, осуществляющие зажим по всему контуру испытуемого образца, состоящего из двух сваренных по кромкам пластин с выпуклостями, образующими внутреннее пространство, заполняемое водой под давлением.Для обеспечения зажима образцов с непараллельными кромками нижние клинья захватов снабжены сегментными вкладышами.На фиг. 1 изображен описываемый стенд в плане; на фиг. 2 - то же с установленным испытуемым образцом, разрез по АА на фиг. 1; на фиг, 3 - образец в плане.Зажимные клинья 1 и 2 смонтированы в пазах четырех массивных прямоугольных стальных балок 3 и 4, установленных на роликах 5, перекатывающимися по направляющим 6 станины. В сомкцутом положении балки 3 и 4 образуют жесткий контур.Лъ 122322Испытуемый образец 7 состоит из двух сваренных для герметичности по контуру пластин с выпуклостями, образующими внутреннее пространство, заполняемое при испытаниях водой под давлением. Между кромками пластин испытуемого образца 7 проложены прокладки 8, обеспечивающие зазор для доступа воды и дающие возможность наваривать угловые швы с целью исследования влияния сварки и связанных с ней концентраторов на несущую способность обшивки. На короткой стороне образца 7 приварены два штуцера 9 и 10, один из которых служит для подачи воды в прострактво между пластинами, другой для выпуска воздуха из него.Зажимцые клинья 1 и 2 выполнены разрезными и, кроме того, нижние клинья 1 снабжены сегментными вкладышами 11, что позволяет производить равномерное зажатие испытуемого образца 7 при его непараллельных кромках. Верхние клинья 2 удерживаются в заданном положении винтами 12, пропущенными через большие отверстия в балках, обеспечивающие для клиньев перемещение поперек паза.Зажатие образца 7 в стенде производится вращением болтов 13. При этом клинья 1 и 2, снабженные насечкой, врезаются в поверхность образца, а по мере повышения давления воды между его пластинами и появления в них цепных усилий происходит дополнительная затяжка клиньев, что обеспечивает надежное жесткое закрепление пластин вплоть до их разрушения,Чтобы исключить разъезжание балок 3 и 4 в момент затяжки болтов 13, они по концам стянуты талрспами 14, а в местах их контакта проложены прокладки 15.Предмет изобр стени я1. Стенд для испытания пластин на поперечную гидростатическую нагрузку, например, для определения несущей способности элементов обшивки и переборок судна, о т л и ч а ю щ и й с я тем, что, с целью обеспечения возможности ловсдения натурных образцов до разрушения и устранения деформаций в заделке, оц выполнен в виде четырех, стянутых твлрепами и смонтированных ца роликах, массивных металлических балок, в пазах которых размещены клиновые захваты, осуществляющие зажим по всему контуру исгытуемого образца, состоящего из двух сваренных по кромкам пластин с выпуклостями, образующими внутреннее пространство, заполняемое водой под давлением.2. Форма выполнения стенда по п. 1, о т л и ч а ю щ а я с я тем, что, с целью обеспечения зажима образцов с цепараллелВнымп;ромками, нижние клинья захватов сцвожсцы сегментными вкладышами.
СмотретьЗаявка
623038, 24.03.1959
Александров С. И
МПК / Метки
Метки: гидростатическую, испытания, нагрузку, пластин, поперечную, стенд
Опубликовано: 01.01.1959
