G01N 27/90 — с помощью вихревых токов

Номер патента: 1026044

Опубликовано: 30.06.1983

Авторы: Адамеску, Корзунин, Уварова, Юшков

МПК: G01N 27/90

Метки: листов, неразрушающего, ферромагнитных, штампуемости

...составляющуювозбужденного магнитного поля и по немуопределяют качество контролируемого листа 1).15Недостаток способа - низкая надежностьконтроля, обусловленная малой степенью корреляции измеряемых параметров магнитногополя со штампуемостью ферромагнитных листов, 20Наиболее близок по технической сущностий предлагаемому способ неразрушающегоконтроля штампуемости ферромагнитных листов, заключающийся в том, что в контролируемом листе возбуждают вращающееся магнитное поле, с помощью индукционного пре.образователя измеряют нормальную составляющую этого магнитного поля, выделяют четныегармоники полученного сигнала и по ним определяют штампуемость контролируемого ферромагнитного листа 12),Однако известный способ не обладает требуемой...

Номер патента: 1027590

Опубликовано: 07.07.1983

Авторы: Горбатов, Сидорова, Трахтенберг, Шкатов

МПК: G01N 27/90

Метки: неразрушающего, объектов, протяженных, электропроводных

...объекта от круга возникает ва" риацня зазора между контролируемым объектом и магнитпроводом, что приводит в свою очередь к вариации полезного сигнала, а плавное измерение плотности тока в объектах с некругюьм по- перечным сечением с помощью известного устройства и принципе невозможно. го тока в контролируемый объект длявозбуждения тока вдоль его оси, блокизмерительных преобразователей магнитного поля, последовательно соединенные блок обработки сигнала и блокпредставления информации, и по крайней мере один магнитопровод с окномдостаточным для размещения контролируемого объекта, достигается благодарятому, что магнитопровод выполнен секционным, каждая секция представляетсобой электромагнитный замкнутый магнитпровод, а устройство снабжено...

Номер патента: 1027591

Опубликовано: 07.07.1983

Автор: Сергеева

МПК: G01N 27/90

Метки: качества, неразрушающего, электропроводящих

...Например, с целью одновременного контроля толщины стенкиконтролируемого изделия трубы )почетырем образующим, следует вместокатушки 4 разместить четыре вихретоковых преобразователя накладноготипа, либо четыре приповерхностныхдатчика температуры другого физического принципа действия (пироэлектрическне, полупроводниковые ),25Способ осуществляется следующим образом.Через катушку .ивдуктора 1 (3 )пропускают ток 1 с периодом Т, графически изображенной синусоидой б, По такому же закону изменяются йапряженность магнитного поля Н у поверх,ности контролируемого изделия 2 (5 ) и плотность вихревых токов в нем. Кривая 7 отображает изменения вводи- З 5 мой в изделие мощности Р, период изменения которой равен. Т/2, Время нагрева в тысячи раз...

Номер патента: 1027592

Опубликовано: 07.07.1983

Авторы: Жуков, Овсянников

МПК: G01N 27/90

Метки: варианты, вихретоковый, вращающимся, его, полем, проходной

...диа метру обмотки возбуждения, а по обеим сторонам возбуждающей системы 1-5, 14 и 15 вплотную к кольцам. размещены цилиндрические злектропроводящие немагнитные концентраторы 1 б 50 и 17 электромагнитного поля.Преобразователь по первому варианту работает следующим образом.Пары секций 2,3 и 4,5 обмотки возбуждения сдвинуты на 90 О одна относительно другой (фиг.1) и запитываются напряжением одинаковой частоты и амплитуды со сдвигом по фазе -на 90 В от генератора (не показан), в результате чего в пространстве, 60 ограниченном ферромагнитным каркасом 1, образуется вращающееся магнитное поле с вектором магнитной индукции, перпендикулярным оси преобразователя, 65 Результирующий магнитный поток, получаемый в зоне контроля при наличии изделия 13...

Номер патента: 1027593

Опубликовано: 07.07.1983

Авторы: Булгаков, Гольдштейн, Жуков

МПК: G01N 27/90

Метки: дефектоскоп, объектов, ферромагнитных, электромагнитный

...по" следовательно соединенные генератор и первый трансформатор, последовательно соединенные проходной дифференциальный электромагнитный преобразо 60 ватель, размещенный между полюсами магнитопровода, второй трансформатор и схему обработки сигнала, трансформаторы выполнены иа броневых сердечни" ках, одной половиной закрепленных 65 на магнитопроводе, а другой - на выходной втулке, он снабжен конденсатором, включенным между вторичной обмоткой первого трансформатора и возбуждакщей обмоткой электромагнитногопреобразователя, и последовательносоединенными фильтром низких частот,подключенньщ входом к конденсатору,ключом, подключенным управляющимвходом к возбуждающей обмотке электромагнитного преобразователя, третьимтрансформатором, выполненньм...

Номер патента: 1027594

Опубликовано: 07.07.1983

Автор: Булгаков

МПК: G01N 27/90

Метки: дефектоскоп, объектов, протяженных, электромагнитный

...ключ 8 н второй ключ 9, соединенные своими управляющими вхо. дами с прямьм,и инверсным выходами Формирователя 4, соответственно, дифФеренциальный усилитель 10, соединенный своим прямым и инверсным входами соответственно с выходом амплитудно-фазового детектора 3 и второго ключа 9, а своим выходом - с входом амплитудного селектора б, конденсатор 11, подключенный к выходу первого ключа 8, резистор 12, подключенный к выходу второго ключа 9, второй амплитудный селектор 13, подключенный входом к выходу амплитудно-фазового детектора 3, последовательно .соединенные источник 14 тока, третий ключ 15, подключенный своим управляющим входом к выходу второго амплитудного селектора 13, а выходом к управляющему входу резистора 12 и через...

Номер патента: 1029069

Опубликовано: 15.07.1983

Авторы: Копылов, Лазарев, Сергеева, Шатерников

МПК: G01N 27/90

Метки: качества

...является устройство для контроля качества изделий, содержащее генератор, соединенные последовательно вииретоковый преобразователь и усилитель, и индикатор 1.23.Недостатком этого устройства является невысокая точность контроля из-эа наличия переменной составляющей напряжения на амплитудном детек тореЦель изобретения - повышение точ ности контроля.Поставленная цель достигается тем, что устройство для контроля качества изделий, содержащее генератор, соединенные последовательно вихретоковый преобразователь и усилитель, и индикатор, снабжено соединенными последовательно генератором функционально изменяющегося напряжения и модулятором, включенным между генератором и вихретоковым преобразователем, и подключенными к выходу уси лителя,...

Номер патента: 1029070

Опубликовано: 15.07.1983

Авторы: Леонов, Матюк, Мельгуй

МПК: G01N 27/90

Метки: импульсных, калибровки, магнитного, поверки, устройств

...обходимой точностью калибровки и поверки, так как не позволяет воспроизводить форму магнитного пятна, наносимого на контролируемый объект и учесть влияние скорости сканирования поверхности этого объекта.Цель изобретения в . повышение точ ности калибровки и поверки. их длительность 7 .выбирают из условия7Ч )где 5 - протяженность магнитного пят"на при намагничивании в статике,скорость контролируемого объ"екта,- длительность намагничивающих импульсов.Кроме того, измеряют амплитудукалиброванных импульсов магнитногополя и повторяют процесс калибровки,На чертеже изображена Функциональная схема устройства, реализующая предлагаемый способ.Устройство для калибровки и поверки импульсных, устройств для магнитного контроля содержит...

Номер патента: 1030718

Опубликовано: 23.07.1983

Автор: Фридман

МПК: G01N 27/90

Метки: крупногабаритных, листовых, рулонных, толщинометрии

...напряжения.Кроме того, с целью повышения производительности контроля, компенсацию сигнала измерительного преобразователя производят при наличии эталонного об- раэца в промежутке между источником магнитного поля и измерительным преобразователем.Кроме этого, устройство для толщинометрии крупногабаритных листовых и рулонных изделий, содержащем соединенные последовательно генератор переменного тока и катушку возбуждения, располагаемые с одной стороны иэделия, и соединенные последовательно 60 катушку измерительного преобразователя, располагаемую соосно с катушкой возбуждения, усилитель, детектор и регистратор, снабжено переменной емкостью, подключенной параллельно ка: 65 тушке измерительного преобразователя, и соединенными последовтельно...

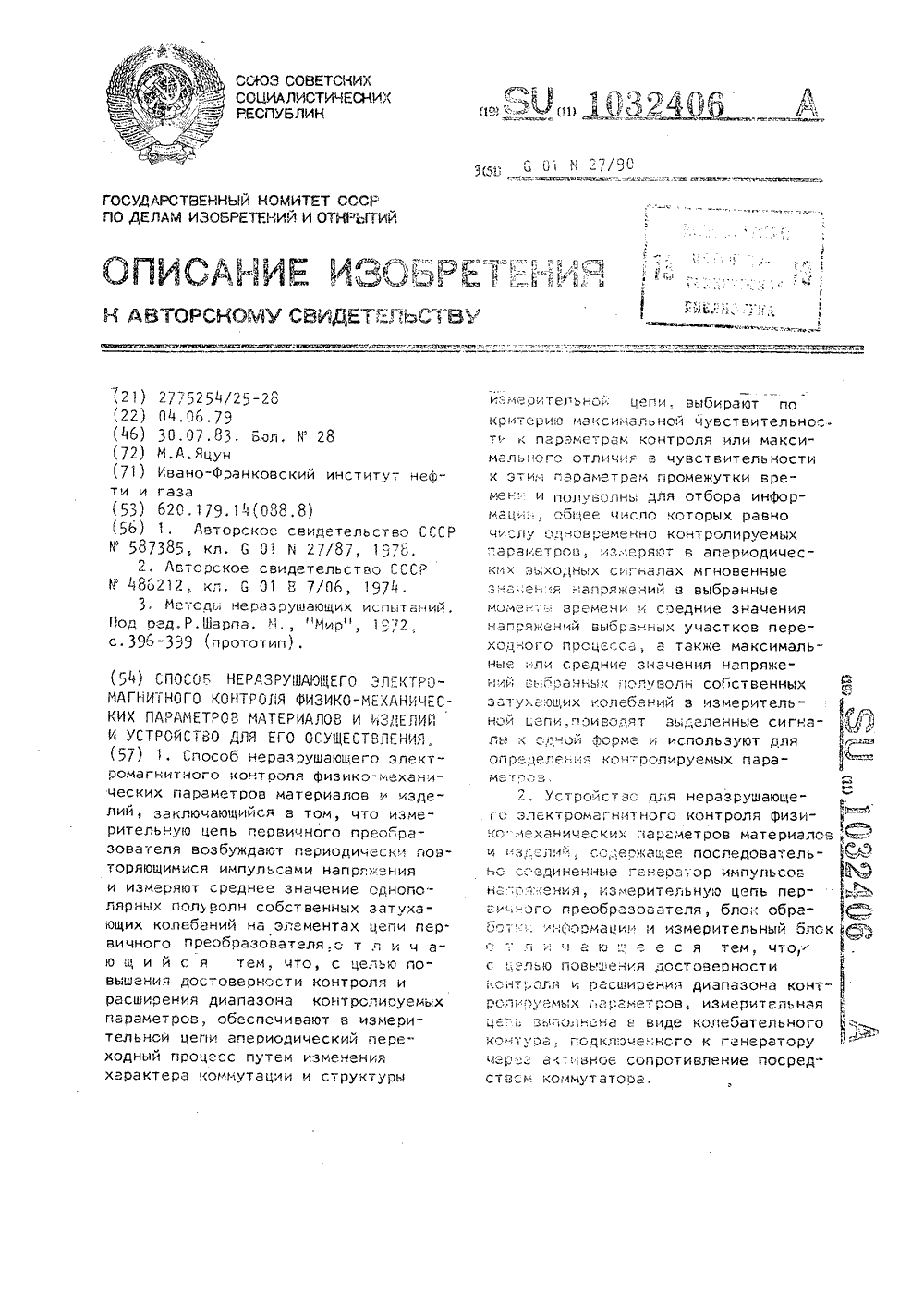

Номер патента: 1032406

Опубликовано: 30.07.1983

Автор: Яцун

МПК: G01N 27/90

Метки: механических, неразрушающего, параметров, физико, электромагнитного

...нее значение однополярных полуволн собственных эгтухающи колебаний нэлементах цепи первичного преобразователя, обеспецивают в измерительной цепи аг 18 Риодицеский переходньйпроцесс путем изменения характеракоммутации и структуры измеоительной цепи, выбиоают по критерию максимальнОЙ чувствительности к паоаметрам контроля или максимального отличия в чувствительности к этим параметрам промежутки времени и полуволны для отбора информации, общее число Которых равно числу одновременно контролируемых параметров, измеряют в апериодических выходных сигналах мгновенные значения напряжений в выбранные моменты времени и средние значения напряжений выбранных участ О ков переходного процесса, а также максимальные или средние значения напряжений...

Номер патента: 1032407

Опубликовано: 30.07.1983

Авторы: Белов, Копылов, Лазарев, Шатерников

МПК: G01N 27/90

Метки: качества

...е".р -МЬШП 1 ЕННОСтн ДЛЯ КОЕГРГ)ЛЯ РЭЗЛР)гплтк фИзических и араме тров,1 звестно );гройство для контроля качества изделий, содержащее последоваге;и: -но соединенО)е преобразовагее)ь и изме;, иТЕЛ)ЬЕЕЫЙ бЛОК, фуНКЦИ ОНЭЛЕЬнгвЙ ПрЕОбр)111 ЕО-.Г.,ва 1 е)пав и индикагор ,е11 едостатерам данно О ур-тройствэ от -носятся невысокая го гност 11 контроля ибмьрпэо трудоемкость не 1 осредствсннойЕЕИ 11 ЕВПИЗВ)гн)и ЗВВИСИМОСТИ МЕЖД) ЗЕЛИ ЭИНОЙ КОНТРОЛИРУЕ 7 ЕОТО ПЭРВМЕТРВ И Покгазаниями индикатора.)Виболее бл 111 зким к пред)7 эгВемому по ТЕХНИЧЕСКОЙ СУШНОСТИ ЯВЛЯЕТСЯ г)СТРО.:СТВО ДЛЯ КОНТРОЛЯ КВЧЕСТВЭ ИЗДЕЛИЙ СОЛЕг);Еашее соединенные последовательно 1-енерэ= 71 тор, вр)хрегоковый преОбуэзое)этель и уси- литель, и индикатор Г 2 ,1-)ЕДОС ГЭКи...

Номер патента: 1033855

Опубликовано: 07.08.1983

Автор: Бакунов

МПК: G01B 7/13, G01N 27/90

Метки: диаметра, цилиндрических

...способа, содержащее последовательно соединенные автогенератор, блок накладных 30 вихретоковых преобразователей, амплитудный детектор и индикатор, снабженовключенными между амплитудным детектором и индикатором последовательно соединенными дифференцируюшей цепью, по роговым блоком, схемой совпадения и бло,ком измерении длительности импульса,включенными между амплитудным детектором и вторым входом схемы совпаденияпоследовательно соединенными пиковым детектором, делителем напряжения и ком40 3 Юзпврвтором, второй вход которого соединен с выходом амплитудного детектора,На фиг. 1 приведены зависимости модуля вносимого напряжения накладноговихретокового преобразователя, пронормированного по его максимальному значению,от поперечного...

Номер патента: 1033947

Опубликовано: 07.08.1983

Авторы: Кордюков, Ситников, Трошков

МПК: G01N 27/90

Метки: вихретокового

...и четвертым дифференци"альным усилителем-ограничителем,включенными между выходом фазовращателя и вторым входом схемы 2 ИЛИ.На чертеже представлена блок-схемаустройства для вихретокового контроля.Устройство для вихретокового кон троля содержит последовательно сое-.диненные генератор 1, ВТП 2, первый,второй.и третий усилители-ограничители 3 4 и 5, логический элемент6, 2 ИЛИ, формирователь 7 импульсов 15 стабильной амплитуды, ВС-цепь 8 ииндикатор 9, и последовательно соединенные фазовращатель 10 и четвертый усилитель-ограничитель 11, включенные между выходом генератора и вторым входом логического элемента 2 ИЛИ,Устройство работает следующим образом,Генератор 1 синусаидальных коле 25 баний питает возбуждающую обмоткудатчика ВТП (не...

Номер патента: 1033948

Опубликовано: 07.08.1983

Автор: Лещинский

МПК: G01N 27/90

Метки: дефектоскоп, импульсный, электромагнитный

...на вход нормально закрвтого ключа 5, после открывания которого происходит заряд емкости б,Емкость 7 заряжается тогда, когдаоткрьты оба ключа 5 и 8, В периодмежду выходными сигналами вихретокового преобразователя 3 на емкости 7 сохраняется напряжение, соответствующее входному сигналу клю"ча 5 е момент закрывания ключа 8,а на емкости б сохраняется напряжение, соответствующее входному сигналу ключа 5 в момент закрыванияпоследнего. Ключи 5 и 8 открываютсяодновременно по сигналам, поступающим на их управляющие еходы с выходов триггеров 9 и 10 соответственно,устанавливаемых в состояние "1" припоступлении на входы установки есостояние "1" этих триггеров импульса с выхода блока 11 задержки, навход которого поступают сигналы свыхода схемы...

Номер патента: 1033949

Опубликовано: 07.08.1983

Авторы: Лещенко, Миляев, Нестеров

МПК: G01N 27/90

Метки: дефектоскоп, электромагнитный

...электромагнитный дефекто- .скоп, содержащий автогенератор, выполненный на усилителе, к входукоторого через коммутатор подключены первый и второй резонансныеконтуры с электромагнитными преобразователями, а к выходу - измеритель частоты, и генератор прямоугольных импульсов, подключенный к управ"ляющему входу коммутатора 2. Ав-тогенератор выдает пакеты высокоиастотного напряжения, которые затемподаются на измеритель частоты, показания которого пропорциональныразности частот колебательных контуров автогенератора. Если катушкииндуктивности преобразователей находятся в равных условиях, то раз"ностная частота равна нулю. При на"рушении равновесия, например, надодной из катушек появляется дефект,на выходе прибора появится...

Номер патента: 1035502

Опубликовано: 15.08.1983

Автор: Колыхалов

МПК: G01N 27/90

Метки: дефектоскоп, феррозондовый

...блока 24 - соединенные последовательно логическийпоявляется сигнал, амплитуда которогоне равна нулю. Сигнал, детектируетсяамплитудным детектором 16 и поцаетсяна вхоа блока 17 измерения разности ситналов, блока 23 аифференцирования, порогового блока 24 и индикатора 25,служашего пля настройки дефектоскопа.Блок 17 измерения разности сигналов выполняет вычитание сигналов, получаемых при намагничивании онтролируемого изцелия в двух взаимно перпенцикулярных направлениях. Это осуществляется слецуюшим образом; на оаин из входов,дифференциального усилителя 19 поцаеъся сигнал непосредственно с выхоаадетектора 16, а на другой - через линию 18 задержки, выполнявшую задержкусигнала на время, равное четверти периоаа колебания синусоицального...

Номер патента: 1035503

Опубликовано: 15.08.1983

Авторы: Ахмеджанов, Ващенко, Исаков

МПК: G01N 27/90

Метки: дефектоскопии, ферромагнитных

...3, усилитель 4 и амплитудный детектор 5.10 К выходу генератора 1 подключен через фазоврашатель 6 один иэ входовфазометра 7, второй вход которого соединен с выходом усилителя 4. Выходамплитудного детектора 5 подключен к 15.соединенным параллельно входам А блоков 8 и 9 анализа приращений сигналов,а выход фаэометра 7 - с параллельносоединенными входами ф названных блоков, Блок 10 управления подключен к 20 управляющим входам блоков 8 и 9 анализа приращений сигналов, а к выходамэтих блоков подключены соединенныепоследовательно схеме 11 ИЛИ и индикатор 12.д 5 Каждый из блоков 8 и 9 анализаприращений сигналов выполнен в видедвух блоков 13 и 14 запоминания, соединенных соответственно с выходами детектора 5 и фаэометра 7, причем входы З...

Номер патента: 1037157

Опубликовано: 23.08.1983

Авторы: Бушмин, Гораздовский, Коган

МПК: G01N 27/90

Метки: вихретоковый

...в качестве элемента контураавтогенератора. В поверхностномслое металлического изделия 7, расстояние д до которого измеряется, 45при протекании тока по катушкам индуцируются вихревые токи, после которых, взаимодействуя с полем катушек,приводит к изменению их полного сопротивления и, как следствие, частоты колебаний автогенератора. Величина этого изменения 6(6 зависит отрасстояния д между преобразователеми металлической поверхностью 7. Онатакже зависит от интервалов Ь, Ьмежду секциями-3 катушки. Регулируяэти интервалы, изменяют форму тарировочной характеристики преобразователя, добиваясь максимальной чувствительности преобразователя в широком диапазоне измерений.На фиг. 2 показаны тарировочныехарактеристики преобразователя, полученные...

Номер патента: 1037158

Опубликовано: 23.08.1983

Авторы: Виноградова, Вяхорев, Клейнберг, Никульшин, Олейников, Фастрицкий

МПК: G01N 27/90

Метки: изоляционным, листа, немагнитного, покрытием, проводимости, удельной, электрической

...сос тоящие из трех различного радиуса измерительных и одной с наименьшим радиусом возбуждающей катушек индуктивностей, компенсаторы каждой измер; тельной катушки, первый и второй сумматоры, оба из которых соединены первыми входами с выходом одного из компенсаторов; первый сумматор Соединен вторым входом с выходом компенсатора измерительной катушки большего радиуса через регуляторы соответственно амплитуды и фазы, третий сумматор, соединенный одним входом с выходом первого сумматора, а другим через регуляторы соответствено ампли-. туды и фазы - с выходом второго сумматора, и индикатор, первый входы первого и второго. сумматоров соединены.с входом компенсатора.измеритель ной катушки среднего радиуса, а . - второй сумматор...

Номер патента: 1037165

Опубликовано: 23.08.1983

Авторы: Величко, Мелешин

МПК: G01N 27/90

Метки: структуроскоп, электромагнитный

...контролируемого параметра из-за нестабильности зазоравысока.Целью изобретения является повышение надежности контроля путем стабилизации зазора меду электромагнит.50ным преобразователем и контролируеькм изделием.Поставленная цель достигается тем,что электромагнитный структуроскоп,содержащий последовательно соединенные генератор, электромагнитный пре-.образователь, селективный усилитель,сумматор и индикатор, подключенныйк.сумматору формирователь сдвига Фа, зы, один вход которого соединен сгенератором через источник опорного бОнапряжения, а другой - с выходомселективного усилытеля, снабжен вторым сумматором, входы которого соединены с выходами седективного усилиутеля и формирователя сдвига. фазы,и подключенным к выходу второго...

Номер патента: 1040402

Опубликовано: 07.09.1983

Авторы: Демидов, Канаев

МПК: G01N 27/90

Метки: дефектоскоп, электромагнитный

...дешифратора, входы которого являются управляющими входами логического блока; первой и второй схем совпадения,подключенных первыми сигнальными входами к выходу первого измерительного блока, вторыми сигнальными входами - к выходу второго иэмерительноного блока и управляющими входами -к первым и вторым выходам дешифратора, третьей и четвертой схем совпадения, каждая из которых соединена,двумя своими входами с соответствую" 65 щими выходами первой и второй схемсовпадения, через счетчики импульсов, управляющие входы третьей ичетвертой схем совпадения соединены с третьим и четвертым выходамидешифратора, выходы третьей и четвертой схем совпадения являются выходами логического блока и подключенык входам блока вычисления коэффициентов, а блок...

Номер патента: 1040403

Опубликовано: 07.09.1983

Авторы: Винокуров, Мизин

МПК: G01N 27/90

Метки: вихретоковый, проходной

...на каркасе с центральным отверстием, внутри которого находится контролируемое изделие 7.Осевые зазоры между измерительными катушками 3 - б образуют последовательность простых чисел, а сами катушки имеют разные последовательно увеличивающиеся диаметры.Предлагаемый преобразователь работает следующим образом.Контролируемое ферромагнитное изделие 7 перемагничивается полем низкой частоты и большой амплитуды с помощью катушки 2 индуктивности, подключенной к источнику низкой частоты (не показан), и полем высокой частоты небольшой амплитуды с. помощью катушки 1 индуктивноети, подключенной к источнику высокой частоты и малой мощности (не пока=" за) .При перемещении через преобразователь контролируемого иэделия 7все его участки поочередно...

Номер патента: 1043550

Опубликовано: 23.09.1983

Авторы: Бычков, Путятин

МПК: G01N 27/90

Метки: электромагнитного

...участком, а второй - в зоне,исключающей его электромагнитноевзаимодействие с электропроводящимиобъектами, сравнивают сигналы обоихпреобразователей, фиксируют частотубаланса амплитуд, по которой определяют контролируемый параметробъекта 12 1.Однако известный способ также необладает необходимой точностью контроля, что связано с погрешностьюизмерений при вариации зазора между преобразователем и поверхностьюконтролируемого объекта,Цель изобретения - повышение точности контроля,Поставленная цель достигаетсятем, что согласно способу электромагнитного контроля, заключающемусяв том, что накладной электромагнитный преобразователь питают токомпеременной частоты, приводят егово взаимодействие с контролируемымобъектом, сравнивают сигнал...

Номер патента: 1043551

Опубликовано: 23.09.1983

Авторы: Коноваленко, Немиро

МПК: G01N 27/90

Метки: сортировки, ферромагнитных

...вторые входы этих компараторов объединены и подключены к выходу третьего измерительного канала, а выход третьего компаратора подключен к второму входу первого компаратора,На Фиг.,1 представлена структурная схема устройства, на фиг. 2 зависимости напряжений на выходах измерительных каналов от частЬты.Устройство состоит из последовательно соединенных генератора 1 пилообразного напряжения и генератора 2 переменнои частоты, четырех измерительных каналов, каждый из которых состоит из последовательно соединенных электромагнитного преобразователя 3 (4, 5 и 6 соответственно ) и детектора 7 (8, 9 и 10 соответ; ственно ), компараторов 11, 12, 13 и 14, а также Формирователя 15 и индикатора 16, подключенного к выходу компаратора 14, компараторы...

Номер патента: 1045111

Опубликовано: 30.09.1983

Авторы: Ануфриков, Сидорова, Трахтенберг, Шкатов

МПК: G01N 27/90

Метки: дистанционного, трубопроводов

...конденсатора 9, прицем геркон 8 размещается в непосред- ственноЙ близости от катушки индук тивнос т и,злери тел ьные ячейки 6 каждого из блоков 5 измерительных преобРазователей соед(лнены с входами соответствующих блочных коммутаторов 10, выходы которых соединены через межкоммутаторнь:е линии 11 связи с контактами перзой группы общего коммутатора 12, Выходы коммутатора 12 цевез линию 1" связи И РаЗДЕЛКТЕЛЬНЫЕ КОНДЕНСатОРЬ:а 15 соединяются с одним из входов дифференциального усилителя 6 непосредственно, а с другим его вхо",ом через автокомпенсатор 17. Дифференциальный усилитель 16 последовательно соединен с блоком 18 аналого- цифровоЙ обработки сигнала и ЭВ(: 19. одежду управг(яющ(ю входом автоком пенсаторз 17 и выходом дкффере(цк...

Номер патента: 1045112

Опубликовано: 30.09.1983

Автор: Булгаков

МПК: G01N 27/90

Метки: дефектоскоп, электромагнитный

...ботки сигналов, о т л с я тем что, с целью достоверности контроля личного типа, он снабж ром, подключенным к вы онного канала, блоком дуля сигнала, подключе вихретокового канала, ратным перемножителем, к вьходам интегратора ния модуля сигнала.Релройр Уи ы" составитель И, РекуноваРедактор А,Власенко Техред И,Надь Коррек орГирняк Заказ 512/ч 5 Тираж 873 Подписное ВНИИПИ Государственного комитета Г,",Р по делам изобретений и открытий 113035, Москва, Я, Раушская наб д, ц./5Филиал ППП "Патент",. ужгород. ,ул, Проекты;:,1 3 1 О 5 1 сигналы только положительной полярности, На его выход проходят сигналы от ужимов, а остальные сигналы подавляются , в том числе и некоррелированные шумы, например сигнала от радиальных смещений трубы,...

Номер патента: 1049795

Опубликовано: 23.10.1983

Авторы: Амельянец, Глазунов, Луганский, Пчельников, Яворский

МПК: G01N 27/90

Метки: дефектоскопа, электромагнитного

...кабельное соединение 8 соединен с последовательно включенными широкополосным усилителем 9,интегральным амплитудным дискриминатором 10, форчирователем 11. амплитуды. При многоточечном контроле выход интегрального амплитудного дискриминатора 5 соединен также через кабельное. соединение 12 с входом установленного на "контролируемом изделии резонансного чувствительного элемента 13, вы,ход которого через кабельное соеди.-. 60 нение 1.4 соединен с последовательно включенными широкополосным усилите лем 15, интегральным амплитудным ;дискриминатором 16 и формирователем 17 амплитуды и т.д. Выходы формиро вателеи 11 и 17 амплитуды соединены с входами частотомеров 18 и 19,Генератор 1 стохастического электрического сигнала выполнен таким образом,...

Номер патента: 1052988

Опубликовано: 07.11.1983

Авторы: Дорофеев, Калинин, Остапенко

МПК: G01N 27/90

Метки: вихретокового, двухпараметрового

...амплитудно-частотные характеристики контурадо и после взаимодействия преобразователя с контролируемым объектом, определяют добротность и резонанснуюцастоту контура, а по их изменениюзначения составляющих вносимого импеданса преобразователя, по которым определяют свойства материала, последовательно осуществляют компенсациюсобственного активного сопротивленияконтура и вносимого активного сопротивления преобразователя путем поочередного вывода колебательного контурана порог генерации, изменение добротности определяют после компенсациисобственного активного сопротивленияконтура, а изменение резонансной цастоты - после компенсации вносимогоактивного сопротивления преобразователя.На фиг, 1 изображена блок-схемаустройства, реализующего...

Номер патента: 1054759

Опубликовано: 15.11.1983

Автор: Кравченко

МПК: G01N 27/90

Метки: вихретоковое, зазоров

...к выходам ампли тудоых детекторов 12, 13 блока 11 обработки сигналов.Работа вихретокового устройства для контроля зазоров происходит следующим образом.При подаЧе переменного тока частоты порядка 1 МГц на обмотку 3 возбуждения на проводящей поверхности контролируемого объекта 24 возникают вихревые токи, которые через свое магнитное поле оказывает размагничивающее действие на потоки магнитной индукции, а следовательно, на ЭДС взаимной индукции Е 4 и О, наведенные в измерительных обмотках 4 и 5. При перемещении контролируемого объекта 24, а следовательно, смене направлений протеканий вихревых Токов по поверхности меняются как значения ЭДС Е 4 и Е , так и их фаэовые углы Я 4, (. Иа характер выходных сигналов 4 и 6 оказывает влияние...

Номер патента: 1054760

Опубликовано: 15.11.1983

Автор: Емельянов

МПК: G01N 27/90

Метки: повреждения, усталостного

...устройства является низкая точность определения 10 дефекта.Наиболее близким по технической сущности к изобретению является устройство для определения усталостного повреждения, содержащее соединенные 5 последовательно генератор, вихретоковый преобразователь и диффереициальный усилитель, и индикатор 23Недостатком известного устройства является низкая точность контроля из-эа неоднозначной зависимости выходного сигнала от контролируемых параметров.Цель изобретения - повышение точности контроля.Поставленная цель достигается тем, что устройство для определения усталостного повреждения, содержащее соединенные последовательно генератор, вихретоковый преобразователь и дифференциальный усилитель и индикатор, снабжено двумя полосовыми фильтрами...
