G01N 22/04 — определение влагосодержания

Номер патента: 1195230

Опубликовано: 30.11.1985

Автор: Перевертень

МПК: G01N 22/04

Метки: влажности, сыпучих

...влажности диапазона измеря емых значений влажности. Оценивают средний габаритный размер 3 частицы сыпучего материапа. Если частицы сыпучего материала имеют форму, близкую или равную шару, то величина 2 равна диаметру шара таких размеров, наибольшее число которых содержится в исследуемом сыпучем материале. Если частицы сыпучего материала имеют форму параллелепипеда с отношением наибольшей диагонали к наименьшей не более двух, то величина 1 равна наибольшему габаритному размеру такой частицы, наибольшее число которых содержится в исследуемом сыпучем материале. По формулам %, =1 Г/0,2и и % =ОГ/0,2 (п+1) вычисляют значения рабочих длин волн 3, и Эгде п в . ряд действительных целых чисел, например, от 1 до 20, а его значение. выбирают,...

Номер патента: 1195231

Опубликовано: 30.11.1985

Авторы: Дайнеко, Лисовский, Ренгарт, Ценципер

МПК: G01N 22/04

Метки: влажности, сыпучих

...выходами блокауправления 1 О.Устройство для определения влажности сыпучих материалов работает25следующим образом;Колебания СВЧ от генератора 1 подводятся к первому переходу 2, подаются в первый вращатель 3 плоскости поляризации, который управляется пилообразным сигналом от блока управления 1 О. Первый и второйвращатели 3 и 5 плоскости поляризации основаны на эффекте Фарадеяи представляют собой волновод круглого сечения, на наружной поверхности которого расположена обмотка,а по оси внутри волновода размещенферритовый стержень. Электромагнитная волнапрошедшая через первый 40вращатель 3, проходит затем черезотрезок круглого волновода - кювету4, заполненную исследуемым сыпучимматериалом, и попадает во второйвращатель 5 плоскости...

Номер патента: 1196742

Опубликовано: 07.12.1985

Авторы: Айзенберг, Искин

МПК: G01N 22/04

Метки: влагометр

...и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 Изобретение относится к измерительной технике и может быть использовано для контроля состава исвойств жидкостей, прокачиваемых потрубопроводу, например нефти и нефтепродуктов.Цель изобретения - повышение чувствительности,На чертеже приведща структурнаяэлектрическая схемавлагометра.Влагометр сдужит трубопровод .1, по которому:прокаувают жидкость2, генератор для возбуждения в немэлектромагнитных колебаний (не показан), причем в стенке трубопровода 1 выполнены щели 3, заполненныерадиопроэрачным материалом и образующие резонансную антенну, вдальней зоне которой в направленииглавного лепестка 4 размещен индикатор 5 электромагнитных...

Номер патента: 1205004

Опубликовано: 15.01.1986

Авторы: Дайнеко, Лисовский, Ренгарт, Ценципер

МПК: G01N 22/04

Метки: влажности

...11 вырабатывает импульс, обнуляющийдесятичный и реверсивный счетчики 14 и 15, а по сигналу "1" скомпаратора 8 открывает первыйключ 12, через который на входреверсивного счетчика 15 поступают импульсы с дополнительного генератора 6, причем частота ихсоответствует емкости конденсатора,образованного стенками камеры 3,когда она не заполнена исследуемымматериалом. Первый ключ 12 находится в открытом состоянии в течениеинтервала, заданного блоком управления 11, при этом импульсы черезвторой ключ 2 поступают на суммирующий вход реверсивного счетчика14. По истечении этого временногоинтервалапервый ключ 2 закрывается, при этом в реверсивном счетчике15 хранится информация, соответствующая частоте дополнительногогенератора 16, при которой камера...

Номер патента: 1219963

Опубликовано: 23.03.1986

Авторы: Гирнык, Лавренко, Лавриненко, Скрипник

МПК: G01N 22/04

Метки: влажности, сверхвысокочастотное

...1, управляемый коаксиальный резонатор 2, первый детектор Э, усилитель 4 с автоматической регулировкой усиления, первый ключ 5, индикатор 6, генератор 7 прямоугольных импульсов,формирователь 8 пилообразных импульсов 9, второй детектор 10 и фильтр 11.Устройство работает следующим образом.Резонатор 2 возбуждается генератором 1. Генератор 7 прямоугольных импульсов, осуществляет поочередное открывание окон связи резонатора 2, обеспечивая поочередное взаимодействие СВЧ-поля резонатора с эталонным и измеряемым образцами. На время взаимодействия формирователь 8 линейно перестраивает собственную частоту резонатора 2, так, что в какойто момент его собственная частота становится равной частоте генератора . В этот момент сигнал на выходе резонатора...

Номер патента: 1219964

Опубликовано: 23.03.1986

Авторы: Гирнык, Лавренко, Лавриненко, Чепорнюк

МПК: G01N 22/04

Метки: влажности

...дифФаренциатор19964 3 51 О 15 20 25 30 35 40 45 50 55 8, первый пороговый блок 9, схему 10 совпадения, ключ 11, второй пороговый блок 12, инвертор 13.Устройство для измерения влажности работает следующим образом,Управляемый коаксиальный резонатор 2 возбуждается сверхвысокочастотным генератором 1. Генератор б осуществляет поочередное открывание окон связи управляемого коаксиального резонатора 2,обеспечивая поочередное взаимодействие СБЧ-поля управляемого коаксиального резонатора 2 с эталонным и измеряемым образцами, При этом формирователь 7 линей"но перестраивает собственную частотууправляемого коаксиального резонатора 2, так что в последнем всегдав какой-то момент наступает резонанс независимо от реактивного сопротивления,...

Номер патента: 1223101

Опубликовано: 07.04.1986

Авторы: Гончаренко, Рыбалко

МПК: G01N 22/04

Метки: влагомера, измерительная, камера, свч

...СВЧ-колебаний пос 35 тупает на блок 17 сравнения. В измерительной ветви.14 СВЧ-колебания передаются на передающую антенну 15, проходят через влажный исследуемый материал, например семена подсолнечника, предварительно уплотненные в зоне радиопросвечивания, размещенные в измерительной камере 1, на приемную антенну 16. Затем их низкочастотная составляющая попадает на уравновешивающий элемент 18, управляемыйсигналом, поступающим с блока 17сравнения в пропорциональной зависимости от разности сигналов с выходауравновешивающего элемента 18 и опорнойветви 13, Выходной сигнал уравновешивающего элемента 18, получаемыйпропорционально поглощению энергииСВЧ-колебаний семенами подсолнечника в измерительной камере 1, поступает на индикатор...

Номер патента: 1224684

Опубликовано: 15.04.1986

Авторы: Глазков, Маляревский, Маноха, Скрипник

МПК: G01N 22/04

Метки: влажности, измеритель

...15, второй амплитудныйдетектор 16, логарифмический преобразователь 17, второй усилитель 18,второй синхронный детектор 19.Измеритель влажностй работаетследующим образом.Противофаэные напряжения генератора 1 с частотой повторения воздействуют на управляющие входы генераторов 2 и 3, работающих в ждущемрежиме. При воздействии запускающихимпульсов генераторы 2 и 3 вырабаты-,вают пакеты электрических колебаний ЗОодинаковых амплитуд низкой и высокойчастот, которые проходят через управляемый аттеиюатор 11, а колебаниявысокой частоты - через управляемыйаттенюатор 12, На выходе аттенюаторов З 511 и 12 колебания объединяются, создавая напряжение, модулированноечастотой ЯПри возбуждениидатчика 4 высоко О частотными колебаниями, его...

Номер патента: 1242782

Опубликовано: 07.07.1986

Авторы: Горовец, Медведовский

МПК: G01N 22/04

Метки: автоматический, свч-влагомер

...с второго выхода распределителя 20 открывается второй ключ 25и СВЧ-колебания амплитудными модуляторами 6 и 7 одновременно модулируются частотой И 5 с третьего генератора 23 низкой частотч (фиг.2).Сигналом с третьего выхода распределителя 20 открывается третийключ 26 и через первый сумматор 27 10 запирается измерительный канал. Приэтом СВЧ-колебания в опорном каналевторым амплитудным модулятором 7 через второй сумматор 28 модулируютсячастотой 12 со второго генератора 22 15 низкой частоты (фиг,2),Частоты Ы И , М подбираются изсоотношения 11 = п 142 У 9 = пИшп 1ЪСигнал У промодулйрованный первым амплитудным модулятором 6 часто" 20 той 4 С с первого генератора 21 низкой частоты, на входе смесителя 10равенУ, =И(Р)Б, (1+а,япЧ,...

Номер патента: 1242783

Опубликовано: 07.07.1986

Авторы: Иванов, Корчевой, Мухтаров

МПК: G01N 22/04

Метки: влажности, волноводная, жидких, ячейка

...К = 5 мм;1 д = 35 мм,Диаметр отверстия в широкой стенке отрезка прямоугольного волновода 1,через который пропущены ввод и выводдиэлектрической трубки 2, выбирается значительно меньше длины волны исоставляет 1,5-2 мм, что уменьшаетуровень побочных излучений и приводитк повышению точности измерений, 40 Материал диэлектрической трубки 2 выбирается в зависимости от вида исследуемого вещества и с учетом наименьшего тангенса угла потерь материала диэлектрической трубки 2, Например, для исследования влажности водометанольной смеси используютдиэлектрическую трубку 2 из полихлорвинила.В установку входят генератор СВЧ 3, 0 поляризационный аттенюатор 4, ферритовые.вентили 5, детекторная секция 6 и индикатор 7,Сверхвысокочастотные колебания...

Номер патента: 1245965

Опубликовано: 23.07.1986

Авторы: Водотовка, Потапов, Скрипник

МПК: G01N 22/04

Метки: влагомер, сверхвысокочастотный

...частотных характеристик приемной антенны 10 и сверхвысокочастотного детектора 12, если они однотипны с излучающей антенной 8 и сверхвысокочастотным детектором 6 соответст ве н но.Чтобы исключить влияние на качество стабилизации уровня излучаемой мощности СВЧ колебаний сигнала, отраженного влажным материалом, антенны располагаются так, чтобы направление распространения электромагнитных колебаний составляло угол р == 45 с плоскостью, в которой движется влажный материал. При этом отраженная влажным материалом волна не попадает в излучаюшую антенну 8.Таким образом, применение полупрозрачного отражателя и специальной ориентации антенны позволяет осуществить стабилизацию СВЧ мощности излучения в широком диапазоне частот.Приемная...

Номер патента: 1252716

Опубликовано: 23.08.1986

Авторы: Бер, Долгопятов, Ревзин

МПК: G01N 22/04

Метки: абсолютного, влажности

...сло ем поглотителя 9.Устройство для абсОлютного измерения влажности сыпучих материалов содержит генератор 10 электромагнитных колебаний, представляющий собой СВЧ-генератор, сушильную камеру 11, выполненную в виде СВЧ-резонатора 1 с отверстиями 8 по всей его поверхности в виде запредельных волноводов, электронные весы 7, например тензометрические, микропроцессор 12, циф - ровой индикатор 13, цифровое печатающее устройство 14, вентилятор 15 для продувки сушильной камеры 11 горячим сухим воздухом, индикатор 16 уровня мощности генератора 10, маломощный СВЧ-генератор 17, кассету 18 для пробы измеряемого материала, выполненную в виде диэлектрического резонатора, передающую 19 и приемную 20 диэлектрические антенны, установленные на нижнем...

Номер патента: 1272197

Опубликовано: 23.11.1986

Авторы: Барабохин, Безбородов, Гура, Киселев, Лавриненко

МПК: G01N 22/04

Метки: влажности, волокнистых

...комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4 Изобретение относится к технике СВЧ-измерений, может использоваться при технологической обработке волокнистых материалов, например, лент шерстяных и синтетических волокон, и является усовершенствованием устройства по авт. св. В 392389.Цель изобретения - повышение чувствительности.На чертеже приведена структурная электрическая схема устройства для измерения влажности волокнистых материалов.Устройство для измерения влажности волокнистых материалов содержит волноводный тройник 1, диэлектрический резонатор 2, схему 3 измерения, включающую генератор 4 СВЧ, направленный...

Номер патента: 1275275

Опубликовано: 07.12.1986

Авторы: Гирнык, Огороднийчук, Чепорнюк, Черняев

МПК: G01N 22/04

Метки: влажности, измеритель

...СВЧ-цетектора 4, непостоянства зазора межцу СВЧ-резонатором 3и исследуемым матеоиалом 15, Зтоприводит к возникновению значительных погрешностей пзмереь:ий,Для устранения указанных погрешностей сигнал с второго выхоца наравленного ответвителя 2 поступаетна один вход однополосного модуля,тора б,.на другой вход которого поступает синусоидальный сигнал с выхода низкочастотного генератора 12,который работает в диапазоне звуко -вых частот, где осуществляется стабилизация выходного уровня, СВЧ-сигнал на выходе однополосного модулятора 6 сдвигается на частоту низкочастотного генератора 12 и поступаетна второй вход СВЧ-детектора 4, в результате чего сигнал на выходе последнего становится переменным в результате биения двух СВЧ-сигналов...

Номер патента: 1283632

Опубликовано: 15.01.1987

Авторы: Гринвальд, Дроздов, Исматуллаев, Тургунбаев

МПК: G01N 22/04

Метки: влажности

...содержит последовательно соединенные подстроечный аттенюатор 8,передающую антенну 9, второй образец10 материала, приемную антенну 11,выход которой соединен с вторым входом 12 сумматора 7. Выход сумматора7 через детектор 13 и усилитель 14соединен с индикатором 15.Установка работает следующим образом,Сигнал с генератора СВЧ 1 проходит через ферритовый вентиль г иделится на две равные части делителем 3. Одна часть с первого выходаделителя 3 излучается антенной 4,пройдя через первый образец 5 материала, принимается антенной 6 и поступает на первый вход сумматора 7.Другая часть с второго выхода делителя 3 ослабляется аттенюатором 8на величину ефф, излучается антен 45ной 9, проходит через второй образец10 материала, принимается антенной11 и...

Номер патента: 1285362

Опубликовано: 23.01.1987

Авторы: Бер, Мягкий, Попов, Редькин

МПК: G01N 22/04

Метки: антенна, влажности, почвогрунтов, сыпучих

...длина калибровочной насадки равна длине волноводнощелевой антенны.Устройство измерения влажности почвогрунтов и сыпучих материалов работает следующим образом,В исходном состоянии колебания генератора 6 СВЧ через аттенюатор 7, направленный ответвитель 8 и отрезок прямоугольного волновода 10 поступают на волноводнощелевую антенну 9, согласованную и рабо 10 15 20 25 ЗО 35 40 45 50 55 Для повышения точности измерений в случае определения влагосодержания слабоувлажненных материалов необходимо увеличить разрешаемый участок за счет удлинения волноводно-щелевой антенны, в случае же наличия законов распределения влагосодержания по глубине, что имеет место для большинства почвогрунтов, с целью локализации разрешаемого участка исследуемого...

Номер патента: 1146588

Опубликовано: 30.01.1987

Авторы: Богданов, Ляпин, Шварцман

МПК: G01N 22/04

Метки: влажности

...Заказ 7742/ 1 Тираж 776 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д.4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул .Проектная,4 1 11Изобретение относится к техникеизмерения на СВЧ,Цель изобретения - повышение точностиНа чертеже приведена структурнаяэлектрическая схема устройства дляреализации способа измерения влажности материалов.Устройство для измерения влажности материалов содержит генератор 1СВЧ колебаний, передающую и приемнуюантенны 2,3, кювету 4 для размещенияобразца исследуемого материала, детектор 5, соединенный с блоком 6преобразования и вывода информации,блок 7 управления и привод 8 враще, ния кюветы 4,Способ измерения влажности...

Номер патента: 1288562

Опубликовано: 07.02.1987

Авторы: Борисевич, Брей, Воробейчик, Гайдукова, Казаков, Максимчук, Петров

МПК: G01N 22/04

Метки: диэлектрических, параметров

...1288562раций приемопередаюшую антенну 2располагают в направлении к почве 19,При перемещении приемопередающейантенны 2 по вертикали, например,вверх через первый минимум напряженности поля стоячей волны напряжениеБ автогенератора 1 снановится меньшенапряжения Б, источника 4, Напряжениеразности Б, - Б, выделяемое сумматором 3, положительно. Оно поступаетна неинвертирующий вход масштабногоусилителя 6 и на инвертирующий входмасштабного усилителя 5, усиливаетсяи поступает на инвертирующие входы 15компараторов 7 и 8, где сравнивается с нулевыми напряжениями резисторных матриц 9 и 10 соответственно,Напряжение на масштабном усилителе бинвертируется, т,е, становится отри, цательным заведомо меньшим нулевогонапряжения резисторной матрицы 1...

Номер патента: 1290150

Опубликовано: 15.02.1987

Авторы: Исматуллаев, Каландаров, Саитов

МПК: G01N 22/04

Метки: автоматический, влагомер, свч

...Затем реле 23 времени отключает электромагнитную муфту 18, электродвигатель 17 и включает СВЧ-генератор 1. Поступающий с СВЧ-генератора 1 сигнал сверхвысокой частоты делится вделителе 2 мощности между опорным иизмерительным каналами. В измерительном канале мощность сигнала ослабляется в исследуемом материале, помещенном между приемной 5 и передающей 3антеннами, а в опорном канале мощностьослабляется управляемым аттенюатором 6. Коммутатор 10 подключает ковходу детектора 8 поочередно выходыизмерительного и опорного каналов. Коммутатор 10 управляется низкочастотнымсигналом частотой Р, вырабатываемымнизкочастотным генератором 15,Переменная составляющая сигнала навыходе детектора 8 представляет собой прямоугольные колебания частоты Р,...

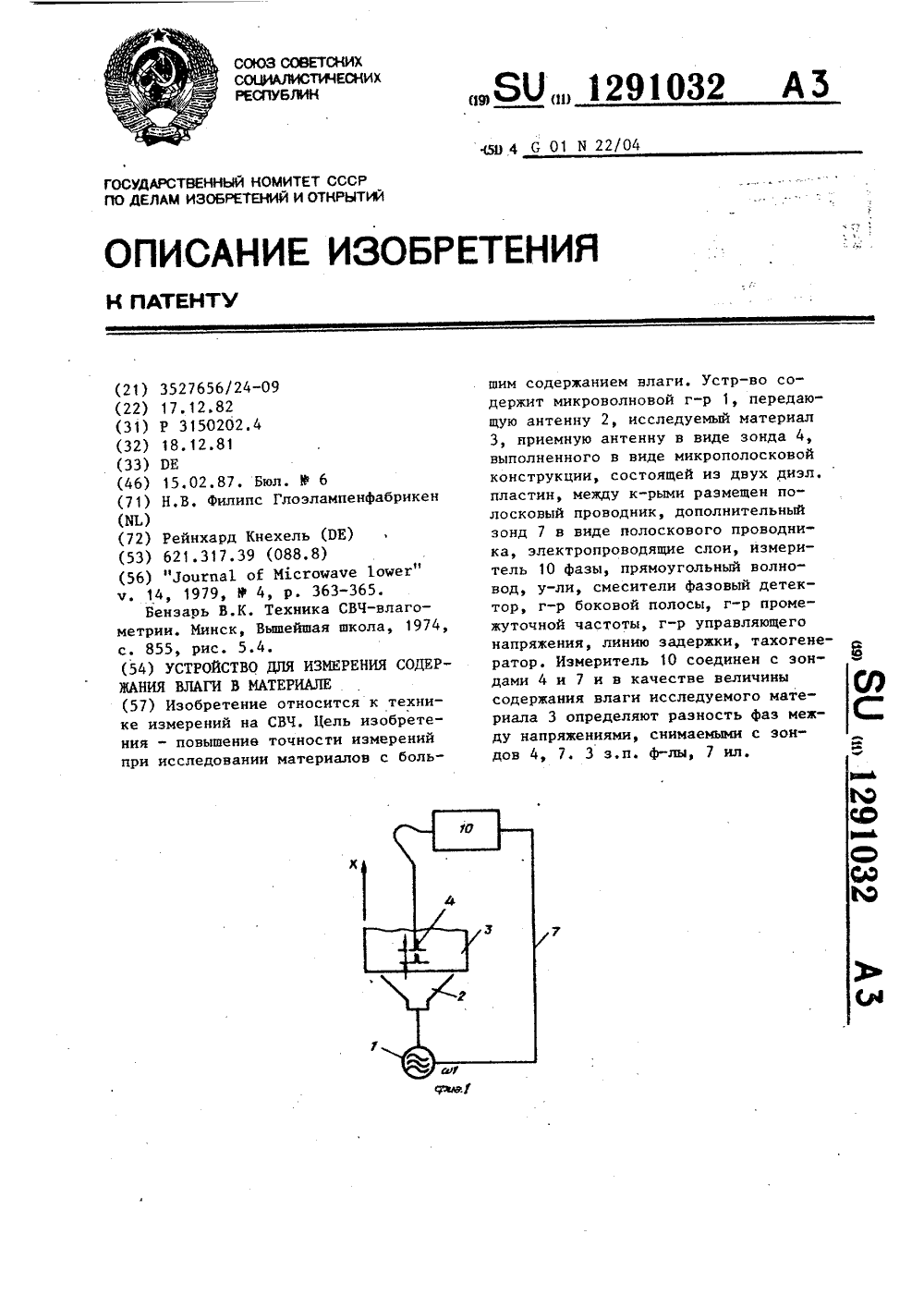

Номер патента: 1291032

Опубликовано: 15.02.1987

Автор: Рейнхард

МПК: G01N 22/04

Метки: влаги, материале, содержания

...генератор 19 управляющегонапряжения, линию 20 задержки, тахогенератор 21.40Устройство для измерения содержания влаги в материале работает следующим образом,Микроволновый генератор 1, который может быть выполнен частотно-модулированным, генерирует сигнал высокой частоты. Передающая антенна 2излучает электромагнитную волну, направление распространения которойсовпадает с направлением Х в исследуемый материал, Сравнивая волну,принятую приемной антенной в видезонда 4, например, с эталонным сигналом от микроволнового генератора1 в измерителе 10 Фазы получают Фазу у (или ослаблением ) принятой волны или зависимости их изменения6 Ч,ао) от положения зонда 4 в направлении Х - ьХ,Поскольку использовать один (подвижный) зонд 4...

Номер патента: 1291855

Опубликовано: 23.02.1987

Авторы: Иванов, Корчевой, Мухтаров

МПК: G01N 22/04

Метки: влажности, волноводная, жидких, ячейка

...9, второй ферритовыйвентиль 10, детекторную секцию 11 ииндикатор 12.Устройство работает следующим образом. 35СВЧ-колебания с генератора 6 подаются через поляризационный аттенюатор 7 и первый ферритовый вентиль 8на волноводную ячейку 9. Прошедшаяэлектромагнитная волна после волноводной ячейки 9 через второй ферритовый вентиль 10 попадает на детекторную секцию 11, а продетектированный скгнал, пропорциональный падающей мощности, поступает на индикатор 12,При отсутствии исследуемого жидкого материала в волноводной ячейке9 устанавливается максимальное отклонение стрелки индикатора 12, положение поляризационного аттенюатора 7при этом берется за нулевую точку,Затем в волноводную ячейку 9, напри-,мер, при помощи медицинского шприцавводится...

Номер патента: 1298622

Опубликовано: 23.03.1987

Авторы: Беренцвейг, Мамонтов

МПК: G01N 22/04

Метки: влажности, свч, экспресс-контроля, ячейка

...4 перемещают в крайнее положение так, что ячейка для экспресс-контроля влажности на СВЧ имеет максимальный объем, затем выдвигают крышку 2 и через образовавшееся отверстие полностью заполняют ячейку для экспресс-контроля влажности на СВЧ исследуемым материалом, После этого задвигают крышку 2 и с помощью винта 5 поршнем 4 уплотняют массу исследуемого материала с одновременным удалением воздуха (через щели между крышкой, корпусом и поршнем) и приданием массе гомогенной структуры. Ячейку для экспресс-кон 986222троля влажности на СВЧ располагаютна корпусе 7 устройства для измерения влажности так, что радиогрозрачные окна 6 и 8 совпадают, Даг:ее СВЧгенератор 9 через направленный ответвитель 10, антенну 11, радиопрозрачные окна 8...

Номер патента: 1312457

Опубликовано: 23.05.1987

Авторы: Балякин, Гринвальд, Икрамов, Исматуллаев, Саитов, Смольков

МПК: G01N 22/04

Метки: автоматический, свч-влагомер

...или26. Один из них в зависимостиот положения переключателя 20 постояннозакрыт. Другой включается поочереднос диодом 27. Поэтому на выход коммутатора 10 поступает поочередно сигналс опорного канала и выбранного переключателем 20 измерительного канала.Переменная составляющая сигналана выходе детектора 8 представляетсобой прямоугольные колебания частоты Р, амплитуда которых пропорциональна величине рассогласования измерительного и опорного каналов по ослаблению, а фаза принимает значения0 или 180 относительно фазы колебайний, управляюших переключением коммутаторов 10 и 17, и определяется знаком рассогласования каналов по ослаблению, Колебания с выхода детектора8 после усиления первым усилителем 9поступают на перемножитель 11. На второй...

Номер патента: 1317340

Опубликовано: 15.06.1987

Авторы: Гирнык, Огороднийчук, Чепорнюк, Черняев

МПК: G01N 22/04

Метки: влажности, измеритель

...Фазочастотной характеристики, который пропорционален добротности. Для этого генератор 6 настраивается в резонанс с резонатором 8 с помощью петли Фазовой автоподстройки частоты (ФАПЧ): с выходарезонатора 8 сдвинутый по фазе (сдвиг пропорционален взаимной расстройкерезонатора 8 и СВЧ-генератора 6) сигнал поступает на СВЧ-детектор 9, на другой вход которого поступает сигнал с направленного ответвителя 7,сдвинутый по частоте однополосным модулятором 14, вследствие чего на выходе СВЧ-детектора 9 появляется сигнал на частоте низкочастотного генератора 10 с Фазовым сдвигом, пропорциональным расстройке генератора 6 относительно резонатора 8. Указанный сигнал через. Фазовращатель 1 и ограничитель 2 поступает на вход Фазового детектора 3, на...

Номер патента: 1318869

Опубликовано: 23.06.1987

Авторы: Елкин, Леонидов, Хорев, Шитов

МПК: G01N 22/04

Метки: влажности, плотности

...выходной мощности колебанийгенератора, Излученная передающей антенной 11 мощность колебаний частично поглощается в исследуемой среде ипринимается приемной антенной 12, а Ю затем поступает в приемник 17 и затемв цепь обработки.В цепи обработки сигналы из дополнительного и СВЧ-каналов через масштабные УПТ 19 и 18, необходимые для 15 установления соответствия между показаниями индикаторов и величиной мощности прошедшего через среду импульса, поступают в блок 20 аналоговогоумножения, где осуществляется деление 20 первого сигнала на второй. В результате деления на выходе блока 20 появляется сигнал, величина которого определяется только плотностью исследуемого образца. Это является возможным потому, что величина поглощеннойв среде...

Номер патента: 1322132

Опубликовано: 07.07.1987

Авторы: Косоновский, Пожидаева, Резник

МПК: G01N 22/04

Метки: влажности, хлопка-сырца

...а, а а Совместное измерение величин ослабления электромагнитных колебаний в образце хлопка-сырца и наведенного поверхностного заряда позволяет опСоставитель Е.АдамоваТехред И.Попович. Редактор С.Патрушева Корректор В.Бутяга Заказ 2855/38 Тираж 776ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 1 13221Изобретение относится к контрольно-измерительной технике и можетбыть использовано в хлопкоочистительной промышленности.Цель изобретения - повышение точности,Способ определения влажностихлопка-сырца заключается в размещении образца в камере, уплотнениии пропускании через образец электро Омагнитных...

Номер патента: 1326968

Опубликовано: 30.07.1987

Авторы: Реутов, Шутько

МПК: G01N 22/04

Метки: влагосодержания, влажности, дистанционного, интегрального, почвы, профиля

...стационарной влажности Ес, Расчетным путем находят коэффициент аг полинома второй степени И(Е)=У га,ЕаЕ , ко торым моделируется искомый профиль влажности почвыЪ с " 4 о - аюЕоаЕгс55Таким образом получают функцию ЦЕ) в виде ЩЕ) = У гаЕ+аЕ , Интегрирование этой функции по любому отрезку О;Е позволяет получить ин тегральное влагосодержание в слоеО; Е 3: Ы= -- У(Е) йЕ. Е Т 9 Л(1)где 8, и а - значения диэлектрической проницаемости на поверхности почвы и градиент диэлектрической проницаемости соответственно.Из выражения (1) легко найти а(Тл ТЛ )Я фгСг (Лг Лг) Наилучшие результаты в определении градиента а достигаются в том случае, если различие длин волн Л и Лг максимально. Однако большая длина волны Лг ограничена влиянием космического фона,...

Номер патента: 1337746

Опубликовано: 15.09.1987

Авторы: Бензарь, Беренцвейг, Мамонтов, Ренгарт, Ценципер

МПК: G01N 22/04

Метки: влагомер

...3 на вход а направленного ответвителя 4, где, разделяясь на две равные части, попадает в плечи б и г, а также небольшая часть просачивается в плечо в, Из плеча б СВЧ-энергия попадает в приемопередающую антенну и излучается на влажное многопустотное изделие 13, Часть этой энергии поглощается в тонком верхнем слое изделия, не доходя до внутренних полостей и перегородок, что предотвращает интерференционные искажения, а часть попадает обратно в приемопередающую антенну 5, откуда подается в плечи а и в направленного ответвителя 4. Вторая часть ответвленной в плече а энергии подается в плечо г направленного ответвителя 4, через трансформатор 11 сопротивлений подается на нагруз 7 у 12, частично поглощается, а отразившаяся часть подается...

Номер патента: 1345101

Опубликовано: 15.10.1987

Автор: Бабушкин

МПК: G01N 22/04

Метки: влажности, почв

...передающей антенной 3.Отраженный ат земной поверхности сигнал поступает на приемную антенну 4и через приемник 5 - на детектор 6,выходной сигнал которого представляет интенсивность отраженного сигнала,35После усиления в усилителе 7 сигналпоступает на индикатор 8, проградуи, раванный в единицах влажности. Градуировка производится по сигналу,отраженному от гладкой земной поверхности,1 огерентный детектор 9, первый и второй логарифмические усилители 10 и 12, дифференциальный усилитель 11 и фильтр 13 представляют собой опорный канал для создания сигнала, несущего инфармацию а шероховатости поверхности и управляющего усилением усилителя 7Сигнал, отраженный от гладкой земной поверхности, представляет только когерентную компоненту,...

Номер патента: 1354079

Опубликовано: 23.11.1987

Автор: Семенов

МПК: G01N 22/04

Метки: измерительная, свч-гигрометра, ячейка

...17 и полость опорного резонатора 7 герметичны и предварительно заполнены осушенным воздухом, в полости опорного резонатора. 7 водяные пары отсутствуют, и частота опорного резонатора 7 отличается от частоты . измерительного резонатора. 8 на ЬЕ. Зта разность пропорциональна парци 77 6 77 6 4810И=г - Р+ ---- е, Т, Тг в то же время дГ 6 дМ = -- 10Ч Следовательно,15 77 6 77 6 4810М Р +-- еизм Т Тг) для опорного резонатора 7 77 6г. рТ 20 1 -Р + х77 6 77 6 4810пп Т Тг В приращениях частоты эти уравнения соответствуют 25 диац д ГопИ Иизм Чоп отсюда 77 г 6 77 г 6 4810д.Г 77 б 35 Окончательно имеют ЬЕ - бац- дГ77 6 4810г. о ЧТг дй2 КдТг . (1) 77,6 4810 Разность частот опорного 7 и измерительного 8 резонаторов получается путем смещения частот...
