G01N 15/02 — определение размеров частиц или распределения их по размерам

Номер патента: 1315872

Опубликовано: 07.06.1987

Авторы: Мудриков, Онофрейчук, Половинкин

МПК: G01N 15/02

Метки: жидкости, капель, размеров, электропроводной

...распределения).Визуальные наблюдения показывают,что наклонное расположение электродов под углом 45-50 к плоскости рамки обеспечивает надежную эвакуациюбольшого класса жидкостей (воды,спиртов, кетонов и т,д.) по электродам от измерительного зазора в условиях натекания перпендикулярной крамке высокоскоростной газожидкостнойструи.Деформации капель при замыканиизазора не наблюдается даже в случаенатекания капель диаметром 1-2 мм соскоростью до бО м/с и заведомо малого зазора между электродами, Все этообеспечивает возможность измеренийдисперсности с помощью предлагаемогоустройства в газожидкостной струе иповьппение точности измерений,Длина ножеобразной части электрода 2-3 мм достаточна для образованияугла среза наружной кромки 30-35при...

Номер патента: 1317324

Опубликовано: 15.06.1987

Авторы: Лавцевич, Стефанюк

МПК: G01N 15/02

Метки: диаметра, пульпы, среднего, твердой, угольной, фазы, частиц

...из изоляци- Ю онного материала, в течение 5-10 мин. Затем производят замер электрических сопротивлений между одной парой электродов в слое твердого осадка пульпы К и между второй парой элект.иродов в жидкости над твердым осадком Кна двух расстояниях между электродами Ьи Ь(ЬЬ 8 О, Ь= 0,8 м), причем электроды расположены в горизонтальной плоскости. 20Приведенную консистенцию осадка определяют по формуле К = (К/К) Ь/(К/К) Ь25 где К- сопротивление твердогоосадка пульпы, Ом,К - сопротивление жидкости нацосадком, Ом;Ьо и Ь 8,- расстояние между электрода- Зоми 9 Ьи (с ЬвоПо приведенной консистенции осадка определяют средний диаметр частицтвердого осадка пульпы:С = а/К - Ь 2 мм, 35где а - коэффициент метрического соответствия, мм,По...

Номер патента: 1317325

Опубликовано: 15.06.1987

Авторы: Лядов, Шарков

МПК: G01N 15/02

Метки: гранулометрического, пульпы, регистрации, состава

...микрометрический щуп 1, который жестко связан с рамкой 2 и плунжером датчика 3 перемещенийВнутри рамки 2 расположен программный кулачок 4, сидящий на валу приводного электродвигателя (не показан). Верхняя часть рамки 2 образована шарнирной консолью 5, на свободном конце которой укреплен сердечник пускового генератора 6. Бе личина свободного хода консоли 5 ограничена регулируемым упором 7, выполненным с возможностью осевого перемещения. Датчик 3 перемещений электрически связан с измерительной схемой регистрирующего прибора 8, управляющий вход которого через схему 9 управления соединен с пусковым генератором 6. Второй упор 0 выполнен в виде отверстия, в которое 30 пропущен свободный конец консоли. Устройство работает следующим...

Номер патента: 1317326

Опубликовано: 15.06.1987

Авторы: Балтренас, Вабалас

МПК: G01N 15/02

Метки: концентрации, пыли

...Взадающий колебательный контур измерительного генератора 13 включен пьезоэлектрический датчик 2, расположенный в другой камере газоионизирующего приспособления 1. Частота измерительного генератора 13 умножается вумножителе 19 частоты. Измерительныйгенератор 12 по частоте настроен так 1 что при отсутствии пыли между обкладками емкостного датчика 4 она равначастоте с выхода умножителя 19 частоты, При попадании пыпи меняютсяпараметры емкостного датчика и частота генератора 12, поэтому появляется сигнал на выходе преобразователя17 частоты, представляющего собойформирователь разностной частоты -частотный детектор, частота которогопропорциональна диэлектрической проницаемости и, соответственно, концентрации пыли. На выходе частотного 2"...

Номер патента: 1318850

Опубликовано: 23.06.1987

Авторы: Нечаев, Яворский

МПК: G01N 15/02

Метки: аэрозолей, дисперсности

...этой зависимости находят частотувращения и соответствующую проскоку К=0,445, и п, соответствующуюпроскоку К = 0,03. По этим значениямпо Формуле (1) вычисляют соответствующие значения граничных размеров3 и Г,и находят параметры распределения 8 , и б , которые полностью определяют дисперсный состав.В измерениях по предлагаемому способу используется ротационный анализатор с шестью коаксиальными каналами длиной 1 = О, 18 м, высотой Ь-з0,72 х 10 м, средним радиусом вращения К = 5,53 х 10 м. Привод ротационного анализатора осуществляетсяэлектродвигателем постоянного токаот регулируемого источника напряжения. Частота вращения ротора анализатора измеряется электронным тахометром, расход газа через анализатор - газовым барабанным...

Номер патента: 1318851

Опубликовано: 23.06.1987

Авторы: Логвинов, Фадеев

МПК: G01N 15/02

Метки: коэффициента, проскока, счетчиков, частиц

...изобретения - повышение точности, измерения за счет устранения погрешности, связанной с неравномерностью распределения по входному сечению заборного устройства счетчика, и исключения многократных измерений абсолютного значения коэффициента проскока для каждой размерной группы.На чертеже изображены графики гистограмм полидисперсного порошка корунда на входе счетчика и порошка корунда на выходе счетчика.П р и м е р, Проводят измерение коэффициента проскока счетчика аэрозолей. На вход счетчика подают полидисперсный порошок корунда с определенным с помощью фильтра АФА-ДПотносительным дисперсным составом (а) (гистограмма 1). 987. частиц этого порошка имеют размеры от 5 до 45 мкм. 5 Формула изобретения Определяют дисперсный...

Номер патента: 1318852

Опубликовано: 23.06.1987

Авторы: Степанов, Угнячев, Шкодкин

МПК: G01N 15/02

Метки: гранулометр, сыпучих

...- торцовыми дисками 1,Внутри каркаса размещена заслон 25ка 5, закрепленная на каркасе припомощи накладки иэ эластичного материала. На внутренней поверхноститорцовых дисков 1 размещены ограничители 6 поворота заслонки 5, а навнутренней поверхности каркаса между просеивающей поверхностью 3 изаслонкой 5 шарнирно закреплен фиксатор 7 положения заслонки 5, Загрузка материала производится черезворонку 8, разгрузка продуктов разделения - в бункер 9 весоизмерительной системы О,Устройство работает следующим образом.Анализируемый материал загружается в воронку 8, Прямоугольный проем4 просеивающей поверхности 3 при загрузке располагается под воронкой 8,При этом заслонка 5 открыта до упора ограничителей 6, и материал поступает внутрь каркаса на...

Номер патента: 1326955

Опубликовано: 30.07.1987

Авторы: Бабинская, Кадук, Комский, Коренюк, Рудковский, Шатулин

МПК: G01N 15/02

Метки: коэффициента, пылеочистных, установок

...моста 21 и, изменяя положение любой иэ регулирующих винтовых пробок, например 13, выполняющих в данном случае Функ. ции подвижных сердечников, выравнивают электрические емкости контуров по показаниям нуль-индикатора 22 и измеряют их величину, значениеоС-С фиксируют в вычислительном блоке 23, Отключают пару электродов 17 и 18 выключателем 19 от емкостного измерительного моста 21, заменяя ее емкостью С подстроечного эта. лонного конденсатора (не показан) и вновь уравновешивают емкостный измерительный мост 21, С = С е С вь Устройство подготовлено к Фильтрациям газовых проб.Открывают регулирующие вентили 3 и 4 и отбирают с входа и выхода пылеочистной установки через пробоотборники 1 и 2 газовые пробы, Фильтруют их через воду фильтрующих...

Номер патента: 1332194

Опубликовано: 23.08.1987

Авторы: Зеликсон, Мотыль, Филимонова

МПК: G01N 15/02

Метки: порошка, сепарации, частиц

...зазоров междувсеми электродами. Зазор между каждымохранным электродом и электродами1 и 2 должен быть меньше на 1 О-ЗОЕмежду электродных расстояний. Охранные электроды 4 и 5 соединены параплельно друг другу со средней точкойсимметричного делителя напряжения,образованного резисторами 6 соединенными с источником 3 и элеткродом1, Электрод 2 соединен:с измерителем7 тока,Способ осуществляют следующим образом,Дозу исследуемого электропроводного порошка помещают со стороны вершины клинового конденсатора вблизивершинного торца электрода 1 и подают от источника 3 импульс напряженияамплитудой 1, длительностью Т 1 призаданном междуэлектродном расстоянии Ь. Длительность подбирают помоменту уменьшения тока, регулируемого измерителем 7 с электрода 2....

Номер патента: 1337733

Опубликовано: 15.09.1987

Авторы: Батин, Пасынкеев, Руднев, Шелехов

МПК: G01N 15/02

Метки: пылеэкспозиметр

...месту размещенияблока 9 торец вращающейся крышки связан с пружинным приводом возвратного поворота и охвачен ленточнойпружиной 14, один конец которой закреплен на нем. Этот торец крышки установлен на опоре 15 на внутреннейповерхности Фланца 3. В центре опоры15 в теле фланца 3 выполнено сквозноеотверстие для свободной замены мишени12 путем ее осевого перемещения. Часть длины этого отверстия на толщине телафланца 3 является базовой для упора16, который, в свою очередь, является съемным гнездом крепления мишени и снабжен глухим отверстием, конфигурация которого соответствует форме торца мишени 12, Упор посредством крепления 17 фиксируется на фланце 3, на котором расположен фиксатор 18 для закрепления свободного конца ленточной...

Номер патента: 1341546

Опубликовано: 30.09.1987

Авторы: Андриец, Корнеев, Черных

МПК: G01N 15/02

Метки: входе, газа, газотурбинную, концентрации, потоке, установку, частиц

...полного давления навходе в ГТУ, При этом каждый пробоотборник 4 в месте его установки ориентируют навстречу потоку. Ориентациюв пространстве, а также количествои частоту устанавливаемых пробоотборников определяют впредварительныхисследованиях поля скоростей на вход 50в ГТУ на натурном или модельном ВПУв условиях, полностью иммитирующих экэксплуатационные. Так как средняяконцентрация частиц определяется каксредневзвешенная из всех проведенныхзамеров, то пробоотборники устанавливают с такой частотой, чтобы весо.вые коэффициенты при усреднении былиодинаковыми,462ГТУ работает (исходя из требований эксплуатации) в течение определенного периода (например, между двумя остановками), который характеризуется зависимостью мощности ГТУ (11) от...

Номер патента: 1341547

Опубликовано: 30.09.1987

Авторы: Дегтярев, Кононыхин, Кривицкий, Медведев, Попсуев

МПК: G01N 15/02

Метки: количества, осевшей, прибор, пыли, угольной

...пленки толщиной 100-140 мкмпылесобирающий экран 1, источник 2-излучения, детектор 3 излучения,заключенные в корпус 4, в которомразмещено также регистрирующее устройство 5, состоящее из усилителядискриминатора 6, делителя 7, реверсивного счетчика 8, запоминающегоустройства 9, выходного триггера 1 Ои цифрового антомати 11 с кварцевым,генератором 12. 30К прибору придается набор имитаторов угольной пыли, изготовленныхиз лавсаноной пленки с поверхностнойплотностью 10-100 г/м , соответствую 2щей диапазону допустимых величинпыленакопления в различных выработ-ках, равным порогу чувствительности2прибора, например 5 г/м 20 При использовании прибор размещают А 0 в характерном по пылеосаждению месте горной выработки и ориентируют так, чтобы...

Номер патента: 1341548

Опубликовано: 30.09.1987

Авторы: Бойко, Голинько, Днепренко, Колесник, Марченко

МПК: G01N 15/02

Метки: аэрозоля, дисперсной, концентрации, фазы

...поток аэрозоля. Рассеиваемый объем формируется крайними диафрагмами 3 и пучком света. Далее направленный световой поток вместе с рассеянным на малые углы светом Г:О падает на светоделитель 4, который делит его на две равные части, Одна часть попадает на первый Фотоприемник б,другая - на второй фотоприемник 8. Токи фотоприемников преобразуются в электрические сигналы, которые вычитаются блоком 12 сравнения, а разностный сигнал, пропорциональный световому потоку, рассеянному в диапаозоне углов 2-8 , поступает в блок 14 регистрации и отображения.Кроме того, электрический сигнал с выхода преобразователя 1 О поступает на вход системы возбуждения, регулировки и стабилизации направленноГо светового потока, обеспечивая стабилизацию...

Номер патента: 1343302

Опубликовано: 07.10.1987

Авторы: Нарышкин, Шейкин

МПК: G01N 15/02

Метки: анализатор, фотоэлектрический, частиц

...или прорезью, также подается на вход фотоприемника 3. Диск вращается двигателем 6. Усиленная смесь импульсов отчастиц и импульсон калибратора 5 поступает на электронный коммутатор 8,где разделяется. Калибровочные импульсы постуйают на формирователь 9опорного напряжения, представляющийсобой амплитудный детектор, где выпрямляются, формируя постоянное напряжение, величина которого пропорциональна амплитуде калибровочных импульсов, Это напряжение поступает вкачестве напряжения сравнения на первый вход амплитудного анализатора 1 О.На второй ,сигнальный) вход анализатора поступают импульсы от исследуемых частиц. Любое изменение яркостиосветителя, чувствительности ФЭУ либо другие изменения в работе тракта,влияющие на чувствительность...

Номер патента: 1343303

Опубликовано: 07.10.1987

Авторы: Гриценко, Лахин, Петров, Сысак

МПК: G01N 15/02

Метки: дисперсной, параметров, размерам, распределения, системы, функции, частиц

...удаленные на космические расстояния, облегчает слежение за движущимися объектами, позволяет исследовать объекты без активного воздействия на них,гф35(4) Изобретение относится к физическим методам исследования дисперсных систем и может быть использовано дл решения задач физики космоса, физик атмосферы и др.Цель изобретения - расширение функ циональных воэможностей способа путем обеспечения воэможности исследования удаленных на космические расстояния дисперсных объектов,Способ реализуется путем одновременного измерения спектральной плотности мощности собственного излучения 1(ы), температуры дисперсной системы 15 Т, и коэффициента преломления частиц и, составляющих дисперсную фазу системы, Выражение для спектральной мощности излучения...

Номер патента: 1346978

Опубликовано: 23.10.1987

Авторы: Дмитриева, Княгницкая, Колпаков, Лопатенко

МПК: G01N 15/02

Метки: быстропротекающих, капель, процессах, размера

...иглы 2, укрепленной на гибкой пластине, котораяприводится в колебание электромагнитом 3, подключенным к низкочастотному генератору 4, электрически изолированный каплесборник 5 соединен сэлектрометром 6, Для наблюдения заструей капель применяется осветитель7, С целью уменьшения погрешностиизмерения установку можно экранировать от внешних электрических полейс помощью сетки 8 электростатическойзащиты,Способ осуществляется следующимобразом,Капилляр 1 заполняют дистиллированной водой, затем включают генератор монодисперсных капель, Под действием периодических возмущений вибрирующая игла 2 вытягивает из капилляра 1 нестационарные жидкие перемычки, которые под действием сил поверхностного натяжения стягивались в капли, Частота...

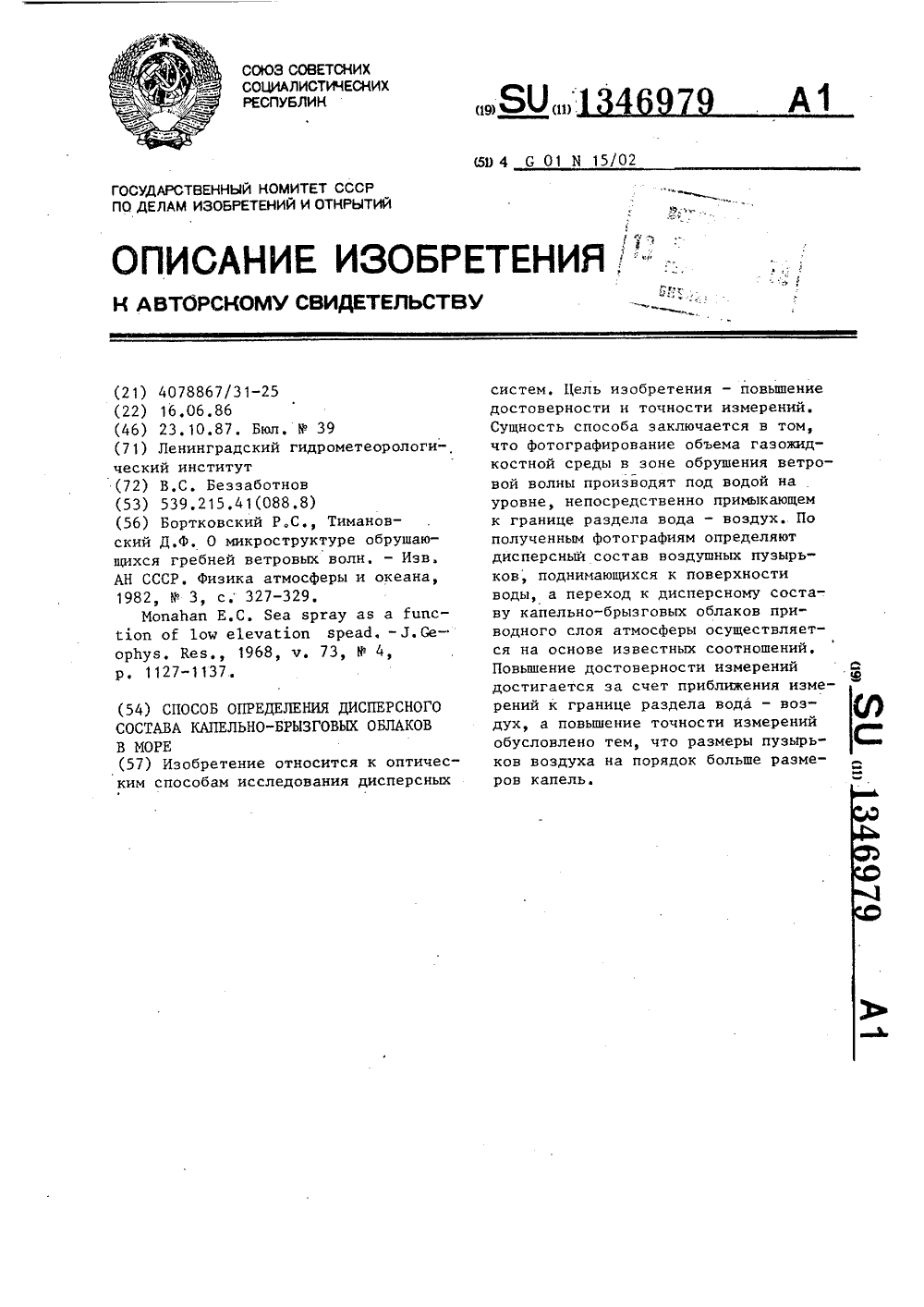

Номер патента: 1346979

Опубликовано: 23.10.1987

Автор: Беззаботнов

МПК: G01N 15/02

Метки: дисперсного, капельно-брызговых, море, облаков, состава

...систем и может быть использовано при изучении процессов мелкомасштабного взаимодействия между океаном и атмосферой при больших скоростях ветра.Цель изобретения - повышение достоверности и точности измерений,Способ реализуется путем макро- фотографирования объема газожидкостной среды в зоне обрушения ветровой волны под поверхностью воды на уровне, непосредственно примыкающем к границе раздела вода - воздух, фотограмметрической обработки снимков с изображением пузырьков воздуха, поднимающихся к поверхности воды, а переход от измеренного дисперсного состава воздушных пузырьков к дисперсному составу капельно-брыэговых облаков осуществляется по формулам где 11 и д - концентрация и диаметр капель,И, Р - концентрация и...

Номер патента: 1357807

Опубликовано: 07.12.1987

Авторы: Воробьев, Кабашов, Хухлаев

МПК: G01N 15/02, G01N 21/53

Метки: анализа, микрочастиц, состава, фракционного

...следующим образом.Зондирующий луч объективом 2 заводится в анализируемый объем 9,Когда частипы пробы пересекают анализируемый объем 4, изображение частиц строится на линейку б входных элементов фотоприемных трактов, При этом в силу условий, накладываемых нд количество входных элементов (и+1), максимальная вероятность попадания в отдельную входную апертуру света более, чем от одной частицы, много меньше единицы, Поэтому н каждом фотоприемном тракте вырабатываются сигналы от отдельных микрочастиц, Сигналы с каждого фотоприемного тракта поступают на систему 1 обработки данных, Анализ этих сигналов в сис.- теме обработки позволяет сделать вывод о фракционном составе микрочастиц пробы. За счет повышения скорости набора информации в...

Номер патента: 1368717

Опубликовано: 23.01.1988

Авторы: Муляров, Пиралишвили

МПК: G01N 15/02

Метки: газопарожидкостной, дисперсности, смеси

...смесь черезтрубку 2 отбора проб подают в камеру 1 раздела Фаз тангенциально состепенью закрутки, определяемой угломЫ установки трубы 2, В процессе перемещения вдоль камеры 1 раздела фаэкапли жидкости распределяются посечению этой камеры по закону, определяемому из условия равновесия фаз,Все капли диаметром более критичес"кого по мере продвижения вдоль камеры 1 раздела фаэ оказываются отброшенными к стенке, где они образуютпелену жидкости, стекающей через штуцер 4 отвода отсепарированной жидкости в сосуд для взвешивания. Остав"шаяся парогаэожидкостная смесь отводится через трубку 3 в другой сосуддля взвешивания. Критический диаметр расчитываютпо Формуле27 Р",8кр= 1, 8 Н а (8 г 1 -2 гргде 8 - степень закрутки потока...

Номер патента: 1376002

Опубликовано: 23.02.1988

Авторы: Кудряшова, Логвинов, Поминов

МПК: G01N 15/02

Метки: газа, жидкости, концентрации, массы, потоке, счетной, частиц

...работает следующим об разом.Поток исследуемой жидкости или газа направляется трубопроводом 3 на чувствительную поверхность пьезоэлектрического кристалла, закрытую тонкой стенкой держателя 5, и обтекает ее. Массивные твердые частицы при этом отклоняются от линий тока жидкости или газа и ударяются о чувствительную поверхность пьезоэлектрического кристалла 4. Возникающие на электродах 8 - 10 пьезоэлектрического кристалла 4 при ударе частиц импульсные электрические сигналы усиливаются дифференциальным усилителем 13, детектируются двухполупериодным детектором 17 ипоступают на входмногоканального амплитудного анализатора 18, который распределяет сигналы в зависимости от амплитуды по соответствующим каналам.Удар отдельной частицы...

Номер патента: 1377681

Опубликовано: 28.02.1988

Автор: Коломиец

МПК: G01N 15/02

Метки: взвешенных, концентрации, размеров, частиц

...по знаку углу, образованному в указанных плоскостях оптической осью объектива с . прямой, проходящей через центр каждой призмы и центр соответствующего неподвижного зеркала.Устройство работает следующим образом.Световой пучок от осветителя 1 попадает на зеркало 2. При повороте зеркала на угол 2 Т/и пучок поворачивается на угол 4 Т/и и последовательно попадает на неподвижные зеркала 5,4,3 (реально п 8). При попадании пучка на зеркало 5 отраженный от этого зеркала пучок последовательно попадает на призмы 12,13 и 14,причем пучок, проходящий через центр любой призмы, выходит иэ призмы параллельно оптической оси объектива 15 (линейный размер каждой призмы в направлении сканирования как минимум вдвое превосходит диаметр светового...

Номер патента: 1383150

Опубликовано: 23.03.1988

Авторы: Абдулин, Антонов, Роднов

МПК: G01N 15/02

Метки: гранулометрического, дисперсных, состава

...для контроля гранулометрического 20 состава дисперсных материалов, общий вид.Устройство для контроля гранулометрического состава дисперсных материалов содержит усеченную коническую 25 деку 1, закрепленную на упругих элементах 2, электромагнитный вибродвигатель 3 со штоком 4, многосекционный сборник 5 с датчиками 6 расхода отсеянных фракцийрегистрирующее 30 устройство 7 и вибропитатель 8Устройство для контроля гранулометрического состава дисперсных материалов работает следующим образом.На вибрирующую при помощи элек- З 5 тромагнитного вибродвигателя 3 усеченную коническую деку 1 через вибропитатель 8 равномерно и непрерывно подается исследуемый материал. Исследуемый материал под воздействи ем вибрации разделяется веером и...

Номер патента: 1383151

Опубликовано: 23.03.1988

Авторы: Вашкевич, Карпин, Лузев

МПК: G01N 15/02

Метки: муке, оболочек, содержания, частиц

...объединяемых корпусом. Первый блок содержит оптическую систему 3 с источниками 2 света и фотоприемник 5.Второй блок содержит приспособление4 для размещения образца 1. Третийблок содержит плату преобразованиясигналов, где размещены генератор 6,делитель 7 частоты, дискриминатор 8,логическая схема И 9 и счетчик 10 передаются в вычислитель 11 показания счетчика 10, а четыре проводаиспользуются для связи с управляемымделителем 7 частоты.Изображение поверхности исследуемого образца 1 проецируется оптической системой 3 по оптическому каналу на приемную поверхность развертывающего фотоприемника 5, управлениеразверткой по строкам которого осуществляется импульсами, подаваемымипо двухпроводной линии от генератора6 тактовых импульсов....

Номер патента: 1383152

Опубликовано: 23.03.1988

Авторы: Кольцов, Попов, Румянцев, Турубаров

МПК: G01N 15/02

Метки: аэрозолей, дисперсного, состава

...того,что напряжениеН на электродах осаждения являетсяэкспоненциальной функцией времени с постоянной с , значение 8 няется во времени по закону Благодаря этому становится возможным измерение заряда о, равного и регистрация суммарного заряда всехчастиц с размерами, меньшими предель-ного, как непрерывной функции Я едБлагодаря измерению дифференциальйого заряда Ч погрешность из-за различия координат входа отдельныхчастиц в пространство электродовосаждения устраняется полностью,поэтому можно повысить чувствительностьизмерения, пропуская через системуэлектродов поток аэрозоля, имеющийсечение, равное сечению, ограничиваемому наружным электродом. Когда к наружному электроду 3 осаждения заряженных частиц прикладывается напряжение...

Номер патента: 1383153

Опубликовано: 23.03.1988

Авторы: Беркут, Гревнин, Молчанов, Силаев, Славуцкий, Тиллес, Федько

МПК: G01N 15/02

Метки: гранулометр, сыпучих

...времени.Аналогичные операции осуществляются в измепительно-компенсационных 20 блоках 9 и 9с той лишь разницей, что на выходах блоков 9 и 9 после измерения появляются сигналыиЗМ ИЗМБ, и Цсоответственно пропорциойальные массам частиц раз мерами (0-2,5 мм) и (2,2-5 мм).Далее сигналы с выходов измерительно-компенсационных блоков 9,9 и 9 з поступают на первые входы блоков 13 13и 13 з определения процентного содержания Фракцйй сыпучих материалов соответственно.На вторых входах блоков 13, 13 и 1 Зз присутствует сигнал с выхода блока 8 запоминания веса анализируемой пробы материала, пропорциональный ее массе. Данная величина является делителем,на который в блоках .13 , 13 и 13делятся сигналы с выходов измерительно-компенсационных 40блоков 9 , 9...

Номер патента: 1383154

Опубликовано: 23.03.1988

Авторы: Азерников, Гревнин, Савченков, Славуцкий, Сысоев, Тиллес, Хечанов

МПК: G01N 15/02

Метки: автоматический, гранулометр, сыпучих

...таким образом,что заноминание сигнала с выхода весоизмерителя 3 осуществляется сразу же после поступления в них соответствующей фракции материала. При этом на выходе 3 появляются сигналы пос 4ледовательно: ь 1 МбюБб = 1 с(Мь 5) вБд = 1 с(Мь Б),сигналы на выходе 3,масса сухой фракции1-0 мм,масса сухой фракции5-1 мм,масса сухой Фракции20-5 мм,коэффициент пропорциональности. где П М, М=М +М +М +МьМе (2) На выходе весоизмерителей 3 и 3 появляются сигналы, соответствующие М и М, где М - масса влажной Фракции 120-60 мм, а М - масса влажной фракции 60-20 мм. Значения соответствующих коэффициентов производятся по следующим формулам: На выходе 3. после просева пробы материала появляется сигнал М - масса влажной фракции 500-120 мм При этом на...

Номер патента: 1383155

Опубликовано: 23.03.1988

Авторы: Ключев, Пилипенко, Ходунков

МПК: G01N 15/02

Метки: двухфазном, диаметра, потоке, среднего, твердых, частиц

...1 температуры помещается в исследуемый двухфазный поток в областьс устойчивым вертикальным движениемчастиц, При помощи встроенного нагре,вателя температура массивного тела 2устанавливается отличной ото температуры исследуемого потока не менееочем на 13. У поверхности массивноготела 2 и датчиков 1 температуры образуется газовый тепловой пограничныйслой, который "сдирается" частицамидвухфазного потока, Нижний датчикподключен постоянно к блоку 5 усиления, а к блоку 4 усиления черезблок 3 переключения подключается одиниз оставшихся (п - 1) датчиков.,Импульсные сигналы, обусловленные55изменением толщины пограничного слоя,регистрируются датчиками 1 температуры и поступают на вход блоков 4 и 5,где происходит усиление сигналов, далее эти...

Номер патента: 1383156

Опубликовано: 23.03.1988

Авторы: Быховский, Кудряшова, Логвинов

МПК: G01N 15/02

Метки: анализа, жидкости, загрязнения

...Аналоговый сигнал поступает в электронную схему 2 преобразования среднего значения частоты в трехразрядный логический сигнал (оц). Среднее значение частоты при пос.тоянной скорости жидкости зависиттолько от счетной концентрации. Нормальная работа аналитического анализатора обеспечивается при некоторой максимальной частоте следованияимпульсов Г, определяемой максимальной допустимой концентрацией частиц.Для счетчика АЗЖ, например; максимальная допустимая концентрациячастиц составляет не более 10 частиц в 100 см жидкости и, следовательно, максимальная частота следования импульсов Г 500 Гц. В случае,если средняя частота следования импульсов й с выхода фотоэлектрического преобразователя 5 меньше й(ГУ )код, вырабатываемый электронной схемой...

Номер патента: 1385033

Опубликовано: 30.03.1988

Авторы: Карташов, Лавринченко, Пак

МПК: G01N 15/02

Метки: измельчения, сыпучего

...двух поверхностей в виде пластин:щелевой 8 и сплошной 9. Обе пластины8, 9 соединены жестко между собой 25под углами Ы одинаковыми по абсолютному значению, но разными по знакуотносительно плоскости, перпендикулярной направлению движения потокаматериала, По линии связи пластины 30закреплены на оси 00 и могут на нейвращаться.Устройство работает следующим образом,Поток сыпучего материала, которыйпредположительно состоит из трех фракций: мелкой, средней и крупной, иэтрубопровода 1 через всасывающийпатрубок 2 и ускорительный вентилятор 3 направляется на чувствительный 40элемент 5, щелевая пластина 8 которого имеет ширину щелей, равную размеру частиц контрольной фракции. Скорость потока материала определяетсяусловиями, при которых...

Номер патента: 1385034

Опубликовано: 30.03.1988

Авторы: Денисенко, Коротков, Кузнецов, Нефедов, Однороженко, Патеюк

МПК: G01N 15/02

Метки: дисперсных, концентрации, размеров, счетной, частиц

...системы осветителя, Фотоприемников 8 и 9 и оськанала 4 аспирации взаимно перпендикулярны и пересечены в центре счетного объема в одной точке. Два Аотоприемника 13, 14 установлены по обестороны отражающей призмы 12, размещенной по направлению оптическойоси источника 1 света за каналом ас 1, Устройство для измерения размеров и счетной концентрации дисперсных частиц, содержащее источник света, оптически соединенный с первой диафрагмой, первым объективом и каналом аспирации, измерительным каналом, содержащим последовательно установленные вторую диафрагму, вторрй объектив, отражающую призму с боковым ребром, параллельным оси канала аспирации, два Аотоприемника, установленных по боковым граням отражающей призмы, сумматор и электронный ключ,...
