G01L 27/00 — Испытание и калибровка устройств для измерения давления текучей среды

Номер патента: 1462131

Опубликовано: 28.02.1989

Автор: Кузьмин

МПК: G01L 27/00

Метки: вакуумметров, градуировки

...изобретения - повышение точности, 10На чертеже изображена схема вакуумной системы, реализующей предлагаемый способ градуировки вакууммет- (ов,Вакуумная система, включает каме- ру 1 с присоединенными к ней образцовым вакуумметром 2 и градуируемым накуумметром 3, причем рабочие диаПазоны этих приборов не совпадают: сбразцовый прибор измеряет более высокие давления, чем градуируемый. Для подачи газа в камеру 1 служит 1 атекатель 4, а для его откачки - вакуумный насос 5. Регулирование отЙачки и ее полное перекрытие осуществляется регулируемым клапаном б.Предлагаемый способ состоит из следующей последовательности операций.30После предварительной откачки камеры 1 с помощью натекателя 4 подают Некоторый постоянный поток ( газа в нее...

Номер патента: 1464060

Опубликовано: 07.03.1989

Авторы: Лищинский, Фененко, Черноног

МПК: G01L 27/00

Метки: вакуумных, доильных, проверки, систем, установок

...с выходньм сигналоы(фиг.2, кривая 11).При увеличении вакуумметрического давления воздух отсасывается извакуумметра 3 через. дроссель 5,причем в один из тактов, при достиже нии значения на вакуумметре 3 вьппеминимального значения вакуумметрического давления в емкости 2 обратныйклапан 4 открывается и воздух поступает в вакуумметр 3, который регистрирует минимальное значение вакуум.метрического давления в емкости 2устройства. Далее вакуумметрическоедавлениев вакуумметре 3 повьппается,на величину ВР, обусловленнУю. хАРАктеристикой дросселя 5. Кроме того,при подъеме вакуумметрического давления воздух через обратный клАпан7 и дроссель 8 откачивается.из вакуумметра 6 и регистрируется пострелке. При снижении давления клапан закрывается и...

Номер патента: 1474490

Опубликовано: 23.04.1989

Авторы: Назаров, Репнев, Синильщиков, Старцев

МПК: G01L 27/00

Метки: аэродинамической, градуировки, давления, камере, модели, поверхность, системы, среды, установки

...Корректор С,1 екмар Заказ 188439 Тираж 788 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г,ужгород, ул. Гагарина,101 Изобретение относится к экспериментальной аэрогазодинамике и может быть использовано при измерении параметров газового потока в аэродинамических экспериментах.Цель изобретения - ускорение градуировки и повышение точности.На чертеже представлена схема градуировки.10Градуируемые датчики 1 устанавливают на модель 2, которую помещают в замкнутую емкость 3 камеры аэродинамической установки. Датчики соединяют с регистрирующей аппаратурой 4 (шпейфный осциллограф). В емкости при помощи насосов 5...

Номер патента: 1474491

Опубликовано: 23.04.1989

Авторы: Белоголов, Новиков, Сунцов

МПК: G01L 27/00

Метки: давления, датчиков, динамических, импульсного, испытаний

...пропорционально квадрату радиуса. Таким образом усиленная волна одновременно со всех сторон оказывает действие на датчик.Сигнал с испытуемого датчика 5 попадает на регистратор 6. Работа пускового реле 7 регистратора 6 синхронизирована.Устройство использует прямой ход волны без отражений, что позволяет избежать потерь при отражениях. Импульсы давления и разрежения имеют крутые фронты, что повышает частотный диапазон в спектре импульса и расширяет диапазон давлений в сторону низких значений, Воздействие импульса на испьггуемый датчик происходит непосредственно и со всех сторон одновременно. Ввиду того, что серебряное покрытие внутренней поверхности сферы заземлено, электрические помехи возникающие при подаче электрического импульса на...

Номер патента: 1481608

Опубликовано: 23.05.1989

Авторы: Драгунов, Луговский

МПК: G01L 19/00, G01L 27/00

Метки: головка, зажимная, манометров, подключения

...22 манометра вставляют между разжатых кулачков 8 и поворотом эксцентрика 15 с помощью рукоятки 16 переключают золотник 17 на подачу давления управления через трубопровод 18 в полости 11 и 12. В первый момент за счет разницы давлений в полостях 11 и 12 начинается перемещение поршня 7 и передача движения на кулачки 8, которые, взаимодействуяя со стенкамн конического отверстия днища 6 стакана 5, сближаются и захватывают штуцер 22 манометра по его реэьбовой части (фиг.2). В процессе зажима штуцера 22 кулачками 8 последние частично перемеща" ются в осевом направлении и отводят штуцер 22 от стержня 1. После зажима штуцера 22 и повышения давления в полости 12 начинается перемещение1стакана 5 относительно стержня 1, а торец стержня 1 прижимается...

Номер патента: 1481609

Опубликовано: 23.05.1989

Авторы: Драгунов, Луговский

МПК: G01L 27/00

Метки: давления, задания

...одна - к основному пневматическому задатчику 12, сигналу О Р , другая - к выходу манометра 11,сйгналу Р . Давление с выходов задатчиков 23 и 24 подается в камеры элементов 25 и 26 сравнения с малыми эффективными площадями мембран, вторые выходы камер заглушены, Давление с элементов 25 и 26 сравнения подаются на входы пневмоэлектропреобразователей 27 и 28. Питание элементов 25 и 26 сравнения и преобразователей 27 и 28 осуществляется через дроссели 31- 34.Устройство работает следующим образом.При подаче давления питания плунжеры гидроусилителей 1 и 2 попеременно под давлением подают рабочую жидкость в магистраль, к которой подключают контролируемые приборы. Давление 30в магистрале поддерживается постоянным путем преобразования...

Номер патента: 1483300

Опубликовано: 30.05.1989

Авторы: Агафонов, Ласкин, Приходько

МПК: G01L 27/00

Метки: газодинамическим, давления, зондом, потоке, пульсирующем, турбомашины

...поправки судят об осредненном во времени давлении пульсирующего потока турбомашины.х вхпЫот(- )й где Р(Г) - давление в камере измерительного прибора,Ь - удельный коэффициентгидравлического сопротивления тракта зонда; определение коэффициентов гидравлического сопротивления тракта зонда;установка оттарированного зонда в пульсирующий поток с последующей его ориентацией в соответствии с направлением среднего вектора скорости пуль. сирующега потока по равенству давлений в точках отбора, симметрично расположенных на боковых поверхностях зонда;измерение в камере измерительного прибора соединенного во времени дав-ления пульсирующего потока,.одновременное дополнительное изме рение частоты и амплитуды пульсаций давления потока на входе в...

Номер патента: 1493898

Опубликовано: 15.07.1989

Авторы: Жаров, Кессельман, Кусов

МПК: G01L 27/00

Метки: давления, задания

...определенного уровня 25 жидкости, для чего торец его размещен вьппе торца диффуэора. Разность высот выбирают в зависимости от верхнего предела задаваемого давления. Постоянный дроссель 8 вместе с ци линдрическим отверстием сопла 1 образует междроссельную камеру 9, сопло 1 установлено на корпусе 1 О. Устройство осуществляет преобразование усилия, заданного весом поршня 2, навес ки 3 и грузов 4, в давление жидкости в мелщроссельной камере 9.Устройство работает следующим образом.Гидросистема устройства заполняет- ц 0 ся жидкостью от источника создания давления (не показан) при снятом поршне. Эта фпобходимо для исключеФния в гидросистеме воздушных пробок. Затем устанавливается поршень 45 2 с навеской 3 и грузами 4. При этом в...

Номер патента: 1493899

Опубликовано: 15.07.1989

Авторы: Александров, Терехов

МПК: G01L 27/00

Метки: давления, датчиков, поверки, пьезоэлектрических

...формы, например модулированные по частоте, которые воздействуют на чувствительный элемент поверяемого датчика 2. Параметры механическйх колебаний можно дистанционно регулировать в довольно широких пределах, управляя пьезоэлектрическим преобразователем 16 с помощью генератора 17. 1 ил. бодный хвостовик 15 упругого элемента с помощью опорного винта 7 поджимается к чувствительному элементу поверяемого датчика 2. Внешний генератор 17 электрических колебаний соединен с пьезоэлектрическим преобразователем 16.Устройство для поверки пьезоэлектрических датчиков давления работает следующим образом.При подключении генератора 17 электрических колебаний к пьезоэлектрическому преобразователю 16, установленному между регулируемым опорным винтом 7...

Номер патента: 1493900

Опубликовано: 15.07.1989

Авторы: Богдатьев, Глушко, Санина

МПК: G01L 27/00

Метки: градуировки, давления, датчиков

...градуиронка, Затем истечник 1 питания через переключатель 3 отключается, а накопитель 5 энергии после замыкания переключателя 4 подключается к электродам 10.Благодаря наличию в капсуле 14 электропроводящей жидкости 16 происходит электрический аэряд, и возни кающий при этом электрогидранлическийимпульс давления через эластичнуюмембрану 7 передается на градуируемый датчик 9 и далее на регистратор.Для повторного создания импульса давления достаточно, не снимая статического давления Р из камеры 8, зарядить, как описано выше, накопитель5 энергии до необходимого напряжения и через переключатель 4 податьнакопленную энергию на электроды 1 О.1 Использование электрического разряда для создания импульса данления в жидкости вместо взрыва проволочки...

Номер патента: 1500894

Опубликовано: 15.08.1989

Авторы: Кузьмин, Набиуллин

МПК: G01L 27/00

Метки: вакуумных, калибровки, течей

...Сфе газов, возникающими вследствие десорбционных процессов, а также из-за натекания извне, что, в свою очередь, повышает общую точность калибровки вакуумных течей.ил. Клапан 6 и вакуумный насос 7 служдля откачки камеры.Устройство работает следующимобразом.После предварительной откачкимерыи течей 4 и 5 до предельностаточного давления Р, измеряепо вакуумметру 2, устанавливаютмент времени Т 0 кран 3 в среднееположение. С этого момента начинся накопление газа в объемах краи течей 4 и 5. При достаточно длтельном процессе накопления - азакуумная камера 1 отключена. Ватекамеру 1 откачивают до давления9 Чаказ 4857/37 Тираж 7 НИИПИ Государственного коми113035, Моск одписное иям при ГКНТ СС15 тета по изобретениям и открыва, Ж, Раушская...

Номер патента: 1506314

Опубликовано: 07.09.1989

Авторы: Задорожный, Зверков, Моисеев, Шляховой

МПК: G01L 27/00

Метки: манометров, показывающих, пружиной, регулировки, стрелочных, трубчатой

...прн ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,10 Изобретение относится к теплоэнергетическому приборостроению, вчастности к производству манометров,содержащих трубчатую пружину (например, пружину Бурдона).Целью изобретения является снижение трудоемкости регулировки манометров,На чертеже изображен манометр с 10регулировочной шкалой.Регулировка манометра по предлагаемому способу осуществляется следующим образоы,На регулировку поступает собранный манометр без шкалы и стрелки. Операторои совиещается с корпусои 1(например, одевается на корпус) подвижная регулировочная шкала 2 и устанавливается стрелка 3. Поворотомшкдлы нулевая ее отметка совмещается со стрелкой...

Номер патента: 1515085

Опубликовано: 15.10.1989

Авторы: Андреев, Городничев, Сажин

МПК: G01L 27/00

Метки: градуировки, давления, датчиков

...сжимается пружина 12,а шарики 13, падая на пружину 16,утапливаются и дальнейшее перемещениекорпуса 8 до захода рукоятки 20 в паэ22 происходит при расфиксированномшариком замке, т.е. без поршня 5.11 аксиальтое перемещение поршня 5 ограничивается упором 35.После захода рукоятки 20 в паз 22 нейтрализуется действие пружины 24 на полэун 19. При этом на корпус 8 клапана воздействует растягивающее уси лие пружитгы 23, под влиянием которого при выводе фиксатора 26 из проточки 10 корпус 8 уходит вправо на расстояние, превышающее расстояние от правого торца поршня 5 до левого торца корпуса 8Н результате этих операций в камере 1, образцовом датчике 2 давленияи градуируемом датчике на объекте создается разрежение, Показания датчи 1515085оков...

Номер патента: 1516812

Опубликовано: 23.10.1989

Автор: Трубкин

МПК: G01L 27/00

Метки: гидравлических, динамометров, нелинейности

...гофра;г 144 Ю и й - соответственно наружныйи внутренний диаметры сильфона.Если предположить, что гофру силь- фона сообщено перемещение Е =Ь/и,45 где и - число гофров, то тогда, основываясь на выражении (8), изменение эффективной площади сильфона рав- но 50 в ДЧгдеДЧ - объем, возникающич за счет 55непараллельного смещения гофра; ДЧ =МГ в вв (в - Р ) 3 , (10)пш где Гш - площадь направляющей штока (если штока нет Рш=О) .Иэ выражений (9) и (10) имеем нелинейность: Предлагаемый способ определения нелинейности применим при условиях, если сжимаемость жидкости остается постоянной во всем диапазоне давлений; если изменение объема приемной камеры измерительного прибора (манометра), сообщенного с калибруемым динамометром, значительно меньше...

Номер патента: 1520370

Опубликовано: 07.11.1989

Авторы: Владимиров, Гольдман

МПК: G01L 27/00

Метки: датчиков, проверки, пьезоэлектрических

...подключения пьезоэлектрических датчиков к кабельной линии и их проверки.Целью изобретения является проверка полярности подключения пьезодатчика в условиях эксплуатации.На чертеже представлена схема реализации способа. К контролируемому пьезодатчику,1 и кабельной линии 2, каждая жила которой экранирована, подключают измеритель 3 емкости через конденсатор 4, служащий для электрической развязки с источником 5 постоянного напряжения, который подключают через переключатель 6 и резистор 7 к кабельной линии 2. Резистор 7 служит для исключения шунтирующего влияния на схему.электрической емкости источника 5. Включают источник 5 и подают на пьезодат" чик 1 постоянное электрическое напряжение сначала одной полярности, затем другой, измеряя...

Номер патента: 1520371

Опубликовано: 07.11.1989

Автор: Жигалко

МПК: G01L 27/00

Метки: высокого, давления, датчиков, калибровки

...угла, составляемого отражающими гранями торцовой стенки с направ лением распространения начальнойударной волны, поскольку этот параметр устройства должен быть взят в эависимости от характеристик газа и падающей ударной волны, что может быть осуществлено путем гибкого сочленения отражающих граней или компоновкой торцовой стенки из элементов - призматических вставок.В варианте устройства, предназначенном для,тарировки датчиков давле- ния, в стенках 7 и/нли 1 и 10 рабочей камеры 5, вблизи ребра 8 выполнены гнезда для размещения тарируемого датчика 9.Устройство работает следующим образом.Рабочую камеру 5 и камеру 3 низкого давления заполняют рабочим газом. Затем в канал 3 низкого давления направляют ударную волну,...

Номер патента: 1527533

Опубликовано: 07.12.1989

Авторы: Бажанов, Крюков, Куликов, Рыжов, Сошников

МПК: G01L 27/00

Метки: абсолютного, гистерезиса, градуировочной, давления, линейности, манометров, низкого, проверки, характеристики

...и Х;(г)номинальный коэффициентпреобразования;суммарный объем резервуара 3 и устройства компрессии;объем устройства 6 компрессии,1(г) Иэ выражения (4) следует Р 1 (г) ЧиР 1к= сопят,из (2) и (3) с учетом (4) Х;(и - Х, щщ щ иии Х , " Х ,= сопя = КЭДля осуществления прямого хода градуировки выполняют следующие операции, Вакуумируют с помощью откачной системы 11 через вакуумные краны 9, 10 и 5 резервуар 3 с градуируемым манометром 4, устройство 6 компрессии и вспомогательный резервуар 8, Закрывают краны 9 и 1 О и с помощью системы напуска газа через кран 2 создают в резервуаре 3 и устройстве 6 компрессии давление, соответствующее 1 ий точке градуирования. Задание давления осуществляют по показанию манометра 4, Закрывают кран 2, сжимают...

Номер патента: 1530959

Опубликовано: 23.12.1989

Авторы: Дмитриев, Жданова, Машкевич

МПК: G01L 27/00

Метки: автоматической, давления, настройки, поверки, преобразователей

...число которых равночислу дискретных точек диапазона 1плюс усилитель мощности для выходногоэлектропневмоклапана и регистр 15 состояния усилителей мощности, соединен 45ный с шиной данных интерфейса. Усилители мощности управляются микроЭВМподачей управляющих сигналов по шинеуправления посредством интерфейса.Переключатель 3 имеет число нап 50равлений, равное числу дискретных точек 1 плюс одно контрольное, и числоположений, равное числу поверяемыхдиапазонов измеренияКонтакты переключателя, соответствующие направлениям, подключены к выходам усилителей мощности блока управления зддатчиком, кроме контрольного, подключенного к обшей шинеКонтакты, соотПосле установления давления на выходе задатчика 1 производится последовательный опрос...

Номер патента: 1534348

Опубликовано: 07.01.1990

Авторы: Бернотас, Блажис, Жиленис

МПК: G01L 27/00

Метки: давления, датчиков, импульсного, калибровки

...453 Заказ 36 Подписное ВН 1 ЯП 11 Государственного коьнетета и. изобретениям и открытиям при ГКНТ СССР 113035, 11 осква, й - : 5, Раушская наб, ) д. 4/51 роизводг твенно-изда. сельский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 Изобретение относится к обасти приборостроения, н ча.стности к устройствам для калибровки датчиков данпения.Цель изобретения - расширение частотного диапазона устройстваНа чертеже принедена схема предлагаемого устройства,Устройство содержит падающий пор- . 113шень 1, посадочное гнездо 2 с калибруемым датчиком, напраешяющие 3 поршня, камеру 4 с жидкостью,Устройство работает следующим обгдеи- плотность жидкости и мяФ 1 гтериала поршня соотнетственнс; 25с и с - скорость звука В жидЖ . Гкости и материале псре...

Номер патента: 1545124

Опубликовано: 23.02.1990

Авторы: Мамедов, Суслов

МПК: G01L 27/00

Метки: градуировки, манометров

...Изобретение относится к измеритель ной технике и может быть использовано для градуировки манометров.Цель изобретения - обеспечение градуировки манометров, работающих при криогенных температурах.На фиг.1 показана установка, реализующая предлагаемый способ; на фиг.2 - вариант с дифманометром.Установка содержит градуируемый манометр 1, камеру 2, жидкий гелий 3, криостат 4, трубы 5, запорную армату" ру 6, вакуумный насос 7, баллон 8 с газообразным гелием, эталонный прибор 9, мановакуумметр 10, нагреватель 11.Способ твляют следующим образом.Манометр (или дщают в теплый крио при криогенных температурах, с помощью образцового манометра, работающего при температуре окружающей средЬГрадуируемый манометр помещают взамкнутую камеру, охлаждаемую...

Номер патента: 1545125

Опубликовано: 23.02.1990

Автор: Циликин

МПК: G01F 25/00, G01L 27/00

Метки: газожидкостных, градуировки, датчиков, емкостных, потоков, сплошности

...при Г)(НТ СССР 113035, Иосква, Ж, Раушская наб, д. /5 Е1Щ .ЕПроизводственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,101 Изобретение относится к технике измерения содержания газа в гаэожидкс)стных потоках и может быть исполь" зс)вано, например, при разработке стен- ./ 5 дс)ного оборудования для создания двухфазных потоков.Целью изобретения является повыше- ние точности градуировки.На чертеже представлен вариант семы уСтройстра, в котором может бь)ть реализован предлагаемый способ.Устройство состоит иэ рабочего у)астка 1 расходной магистрали с установленным в нем (как продолжение) г)адуируемым емкостным датчиком 2 с,плоскими или цилиндрическими эпектрс)дами, В начале рабочего участка вмонтирован смеситель 3, через...

Номер патента: 1550344

Опубликовано: 15.03.1990

Авторы: Дорохов, Панов

МПК: G01L 27/00

Метки: мембраны, прогиба, резиновой

...одинаково, Вкачестве мембраны 12 используетсявысококачественная резиновая пленка.После равномерного натяжения резиновой мембраны 12 коническое кольцо 13 двумя штиФтами 18 устанавливается в отверстиях 4 выступа камеры 1. Тем самым исключается возможностьпрокручивания мембраны 12 и кольца 13,Сверху натянутой мембраны 12 накладывается металлическая пластинка 15 с вырезанным на ней контуром 16 исследуемого сечения и Фиксируется двумя цилиндрическими стержнями 17 вотверстиях 14 кольца 13. Затем пластинка 15 и коническое кольцо 13 закрепляются прижимной крьппкой 19 с помощью Фиксаторов 20 в поперечном пазе 7 камеры 1. Тем самым создается надежное крепление при повороте прижимной крьппки 19, поэтому равномерность натяжения резиновой...

Номер патента: 1553866

Опубликовано: 30.03.1990

Авторы: Башкиров, Копейкин, Столяр, Яркин

МПК: G01L 27/00

Метки: давления, датчиков, динамических, характеристик

...окна 3для выхода воздуха иэ-под поршня 1,привода разгона поршня 4, камеры 5,заполненной жидкостью б, образцовыхи испытуемых датчиков 7, Указаннаяцель достигается эа счет того, чтоконструктивные параметры устройствасвязаны с характеристиками датчиковследующими соотношениями:27 - ;, -(ТА О Юв ) -(Ранкоторое количество, жидкости вытесняется в радиальный зазор между стенками камеры и поршнем. При возрастании давления происходит деформация камеры, которая увеличивает величину зазора. Это увеличение зазора частично компенсируется деформацией ударной поверхности поршня.Ь В камере возникает импульс давления, форма которого близка к полуси-, нусоиде. Для калибровки необходимо, чтобы длительность импульса была как можно меньшей, в пределе близкой...

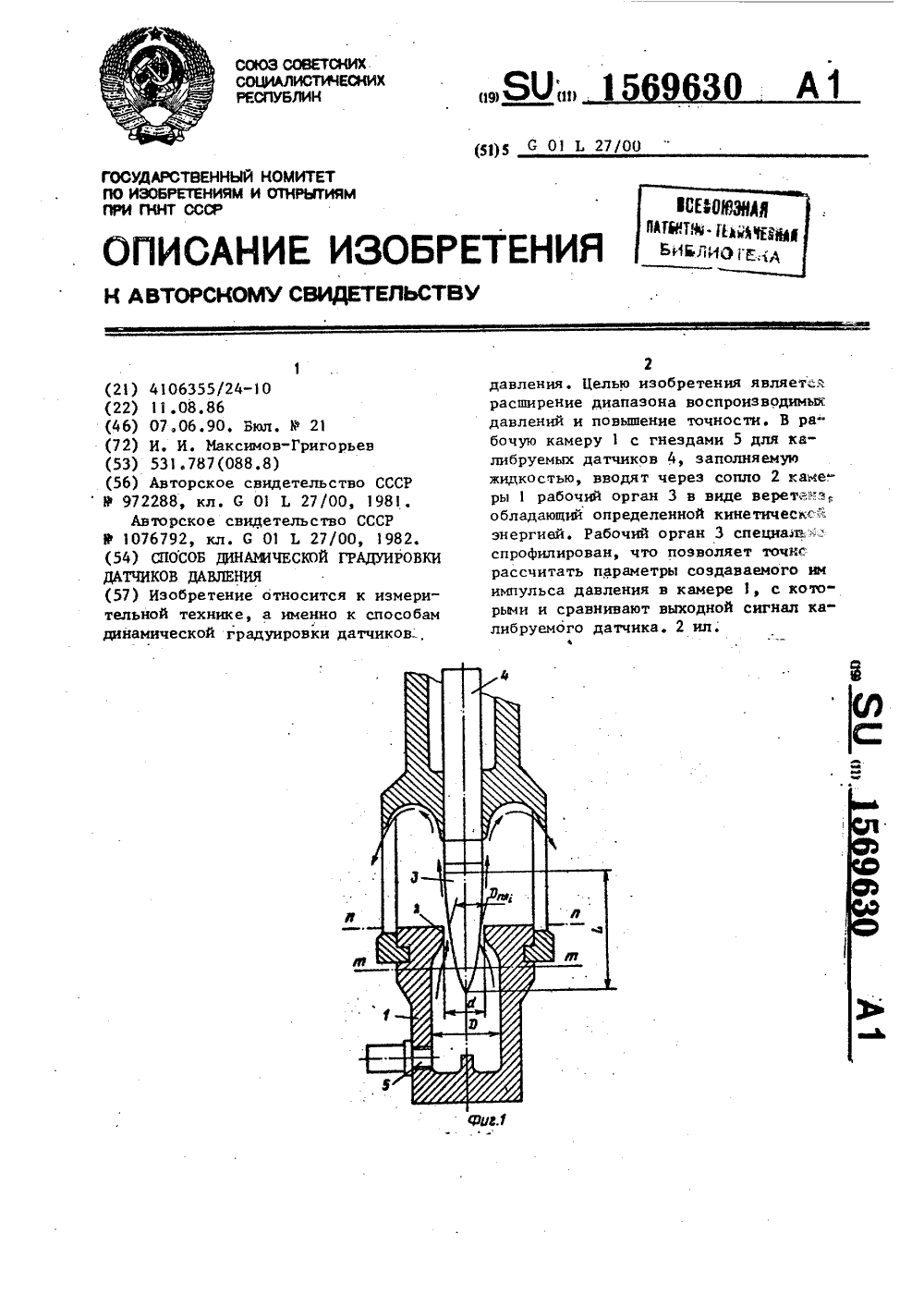

Номер патента: 1569630

Опубликовано: 07.06.1990

Автор: Максимов-Григорьев

МПК: G01L 27/00

Метки: градуировки, давления, датчиков, динамической

...из уравнения где р; - текущее значение коэффициента расхода жидкости в нестационарном, режиме истечения;С- площадь поперечного сечениясопла;ч - текущее значение скороститорможения рабочего органас присоединенным к немуплунжером 4 ч= Е(Ь);Р " - текущее значение давлениясимпульса Р, = й(Ь);- ускорение свободного падения;- весовая плотность жидкости.При этом зависимость между кинетической энергией рабочего органа с присоединенным к нему плунжером и давлением импульса определяется уравне- нием огде М - приведенная масса рабочегооргана с плунжером;ч - скорость разгона,ка продолжительность импульса не пре-вьппает его максимального значения306к нему плунжером, которому сообщена кинетическая энергия, при этом профиль рабочего органа...

Номер патента: 1569631

Опубликовано: 07.06.1990

Авторы: Воробьев, Демин, Соколовский, Ульянов

МПК: G01L 27/00

Метки: площади, сильфонов, эффективной

...сильФоном перемещают в положение, показанное на чертеже, когда верхний торец сильфона 3погружается в Ферромагнитную жидкость6 канала 4,Наличие постоянного магнита 7 вверхнем канале 4 не позволяет жидкости вытекать из канала. При срабатывании концевого выключателя 11 от ос-нования 2 в его верхнем положении обмотки 17 и 18 создают магнитное поле,что приводит к затвердеванию поверхностного слоя жидкости в каналах 4 и 5,а через обмотки 8 и 9 запитываютсяпостоянным током, что приводит к окончательному отвердеванию жидкости вканалах, что обеспечивает как крепление торцов сильФона, так и их герметизацию.Последовательное включение обмоток17 и 18 и 8 и 9 необходимо, чтобыуменьшить действие выталкивающей силы, действующей на торцы сильФоновпри...

Номер патента: 1569632

Опубликовано: 07.06.1990

Авторы: Захаров, Харитонов

МПК: G01L 27/00

Метки: давления, задатчик

...уравновешено и оба клапана 2 и 3 закрыты. При падении давления на выходе прибора и соответствен-но в его корпусе, анероидный чувствительный элемент растягивается, нарушая равновесие коромысла, открываетклапан 2 на .трубопроводе избыточногодавления до тех пор, пока не восстановится заданное давление. Аналогичная картина происходит и при увеличении давления на выходе,Для перехода на другой уровень дав-ления изменяют натяг пружины 5.Так, при вращении гайки 10 регулировочного винта 6 по часовой стрелкедополнительное усилие пружины 5 черезкоромысло 7, анероидный упругий элемент 4 и толкатель 8 воздействует наредуцирующий клапан 2 избыточного дав 50ления и открывает его. Под действиемизбыточного давления усилие, развиваемое анероидным...

Номер патента: 1569633

Опубликовано: 07.06.1990

Авторы: Башкиров, Копейкин

МПК: G01L 27/00

Метки: давления, датчиков, динамических, испытаний

...способ,Устройство содержит поршень 1, перемещающийся в цилиндре 2, имеющем 15окна 3 для выхода воздуха из-под поршня, привода 4 разгона поршня, верхней5 полости камеры, столба жидкости вверхней полости 6 камеры, разрушаемоймембраны 7, датчиков 8, установленньй 2 Ов гнездах камеры и нижней полости 3камеры. Причем датчики размещают нарасстоянии 1. от разрушаемой мембраны,которое определяется из соотношения где с - скорость распространения возмущений в жидкости;Т - предполагаемый или расчетныйпериод колебаний датчика.Предлагаемый способ реализуется следующим образом.Поршень 1, разогнанный в цилиндре 2 приводом 4 (в частности, силой собственного веса поршня) до скорости- предельно допустимление на датчик;волновые сопротивкости и...

Номер патента: 1569634

Опубликовано: 07.06.1990

Авторы: Афанасьев, Козин, Михайлов

МПК: G01L 27/00

Метки: давления, датчиков, испытания, полупроводниковых, чувствительных, элементов

...давления.Одновременно с испытательным даъ лением подается на нагреватель 14 с регулируемого источника 13 тока выходная величина У., в качестве которой может быть ток или напряжение, вызывающая нагрев корпуса 1 до температуры и и, соответственно, чувствительного элемента 6. Информация о текущей температуре я, с термочувствительного элемента 4 поступает в виде. сигнала Хе и подается на сравнивающий элемент 10, где сравнивается с сигналом, поступающим с задатчика 11 температуры; разница поступает на измеритель-регулятор 12, который управляет регулируемым источником 13 токаПо результатам испытаний чувствительного элемента судят о, его эксплуатационных характеристиках.Преимуществом предлагаемого устройства является расширение функциональных...

Номер патента: 1571456

Опубликовано: 15.06.1990

Авторы: Белоголов, Новиков, Сунцов

МПК: G01L 27/00

Метки: давления, датчиков, динамических, импульсного, испытаний

...1000 В.За температурой масла 9 в контейнере15 1 следят по термометру (не показан), а заразностью потенциалов по вольтметру,После достижения желаемой разностипотенциалов дистанционно включают пусковое реле-переключатель 7, Происходит20 резкое сбрасывание заряда, Из-за обратного пьезоэффекта размер внутренней полости камеры 2 резко изменяется.В зависимости от поляризации пьезоматериала при изготовлении камеры 2 раз 25 мер внутренней полости либо уменьшаетсялибо резко увеличивается,В первом случае на границе рабочаясреда (масло, вода и т.п.) - внутренняя стенка 4 камерь 1 2 возникает сферическая волна30 сжатия. Она распространяется со всех сторон к центру сферы туда, где расположениспытуемый датчик 5 импульсного давления,Во втором случае...

Номер патента: 1571457

Опубликовано: 15.06.1990

Авторы: Александров, Терехов

МПК: G01L 27/00

Метки: давления, датчиков, пьезоэлектрических

...преобразователь 7 возбуждается заданным постоянным или переменным сигналом нужной формы и его. механические колебания передаются через 10 второй упругий элемент 3, бобышки 11, 12,опорные винты 9 и 10 чувствительным элементам образцового 13 и поверяемого 14 пьезоэлектрических датчиков давления, За счет принятой симметричной конструкции 15 второго упругого элемента 3 механическиеколебания, передаваемые от управляющего пьезоэлектрического преобразователя 7 чувствительным элементам образцового 13 и поверяемого 14 пьезоэлектрических дат чиков давления, будут идентичны по своимпараметрам, В результате на выходе пьезоэлектрических датчиков 13, 14 давления появятся сигналы, которые, проходя через дифференциальный усилитель 23,...
