G01L 13/02 — с помощью упруго деформируемых элементов или поршней в качестве чувствительных элементов

Номер патента: 77627

Опубликовано: 15.04.1975

Автор: Ратьков

МПК: G01L 13/02

Метки: атмосферного, внешнего, герметической, давления, кабине, относительно, перепада, прибор, самолета

...коробка 1 (пли блок анероидов).Движение подвижного жесткого центра анероида, в зависимости от изменения абсолютного давления в кабине, через передаточный механизм передается па стрелку 2. Чувствительным элементом указателя перепада давления является специальная мембранная коробка 3, внутренняя полость которой сообщается через трубопровод 4 со штуцером 5, укрепленным в дпе корпуса прибора. Следовательно, движение подвижного жесткого центра этой коробки, в зависимости от изменения перепада давления внутри ее и в корпусе прибора (т. е, в кабине самолета), через передаточный механизм преобразуется во вращательное движение второй стрелки прибора б.Циферблат прибора имеет две шкалы: а) верхнюю - для отсчета показаний давления в кабине в...

Номер патента: 472268

Опубликовано: 30.05.1975

Авторы: Глухарев, Голубков, Целовальников

МПК: G01L 13/02

Метки: давлений, датчик, разности

...чертеже показана конструкция датчи ка разности давлений.В корпусе 1 с помощью кольца 2 и крышки 3 закреплен чувствительный элемент, состоящий пз мембраны 4 и сильфонной коробки 5, имеющей разъемное соединение с мембраной 4 и жесткую связь с корпусом 1 и содержащей во внутренней полости остаточное давление газа Р,. Мембрана имеет жесткий центр, на котором закреплены функциональная,пружина 6 и шток 7, передающий перемещение жесткого центра мембраны якорю 8 индуктивного преобразователя 9.Датчик работает следующим образом.Р, +Р,ХР, - Г,(2) д.152 аз 2936,5 одписное ираж пографни, пр. Сапунова, 2 Изменение давления Р, окружа 1 ощсй среды воздействует на мембрану 4 с одной стороны и вызывает деформацию чувствительного элемента....

Номер патента: 474717

Опубликовано: 25.06.1975

Авторы: Бравый, Петров, Попоудин

МПК: G01L 13/02

Метки: глубинный, компенсационного, манометр, типа

...давлений.Однако эти приборы, обладая высокой точностью и чувствительностью, повышению которых способствуют компенсационный принцип измерения, являются узкопредельными.Цель изобретения - расширить пределы измерения разности давлений глубины манометром при сохранении высокой чувствительности,Эта цель достигается тем, что в манометре упругий чувствительный элемент выполнен в виде манометрической винтовой пружины, свободный конец которой снабжен якорем, размещенным между полюсами кольцевого магнита.На чертеже представлена схема предлагаемого глубинного манометра.В корпусе 1 прибора укреплен приемник 2 давления. Упругий чувствительный элемент выполнен в виде манометрической винтовой пружины 3, один конец которой укреплен в корпусе 1,...

Номер патента: 477324

Опубликовано: 15.07.1975

Авторы: Зверев, Мазокин, Серегин, Соколов, Филин

МПК: G01L 13/02

Метки: давления, перепада

...положения на величину, пропорциональную отклонению разности давлений входных сигналов от номинального значения. 15 20 25 30 35 40 45 где 6 - смещение сердечника 7 от первоначального положения;ХР,х - приращение входного сигнала - отклонение разности давлений входных сигналов от номинального значения;.К, - коэффициент пропорциональности, зависящий от эффективной площади и суммарной жесткости упругих элементов измерительного устройства (сильфонов 2, 9, 5 и пружины 10).Указанная зависимость сохраняется в диапазоне изменения входного сигнала, соответствующего выходу жесткого центра сильфонного измерительного блока на механические упоры, ограничивающие растяжение (сжатие) сильфонов,Смещение сердечника 7 вниз от первоначального...

Номер патента: 502259

Опубликовано: 05.02.1976

Авторы: Барановский, Гераимчук, Горковчук, Звягинцев, Таланчук, Царенко

МПК: G01L 13/02

Метки: абсолютного, давления, манометр

...Ра=РИРак т е. когда движущие силы сравнительно велики и основной индикатор рассогласования 4 выдает достаточно мощный сигнал, согласующее устройство 11 настроено таким образом, что оно не пропускает сигнал с индикатора 10. Сильфон 9 находится все время в сжатом состоянии под действием разности давлений ЬР=Р - Ра. При этом давление измеряемой среды действует на измерительный сильфон 1, заставляя его перемещаться одновременно с жестким центром 3. жесткий центр, смещаясь влево при уменьшении давления газа и вправо при его увеличении, воздействует на индикатор рассогласования 4, сигнал которого через сумматор 12 и усилитель 5 поступает на двигатель, который через винтовую пару 8 перемещает сильфон 2 вправо или влево до возврата...

Номер патента: 513282

Опубликовано: 05.05.1976

Авторы: Башаров, Гудименко, Жульков, Нефедов, Соколова, Чугунов

МПК: G01L 13/02

Метки: давлений, разности, реле

...ный пакет анероидных коробок 2 и мембрадинамические колебания, аналогичные коле- на 3 с электроконтактной группой 4,кото банни имеет мембрана с электроконтактной рые образуют герметичную полость А, группой, так как колебательный импульс Каждая анероидная коробка состоит из от одной мембраны к другой по воздушно зб наложенных гофрчми одна на другую мем-.бран 5, это сокращает до минимума пара-, зитный объем между мембранами 5, который в противном случае существенно отражался на работе реле, так как при иэменении П доменялся бы начальный объем полости А.Пакет анероидных коробок также отделен от мембраны 3 перегородкой 6 с дросселируюшим отверстием 7. Перегородка делит герметичную полость А на два отсека. Гакая конструкция максимально...

Номер патента: 516927

Опубликовано: 05.06.1976

Авторы: Гераимчук, Таланчук

МПК: G01L 13/02

Метки: абсолютного, давления, манометр

...кинематически, например, через винтовую пару 9связан. с сильфоном 4 блока 1 и отсчетным устройством 10, Жесткий центр 11 блока 2 связан с дополнительным индикатором рассогласования 12, сигнал с которого через дополнительный усилитель 13 управля- б ет коэффициентом усиления усилителя 7. Это управление может быть как электрическим, так й механическим, Сильфоны 3 при помощи патрубка 14 соединяются с измеряемой средой.В нерабочем голожении давление в измерительных сильфонах 3 равно атмосферному, в результате чег блоки 1 и 2 сжаты и их общие жесткие ;нтры 5 и 1 1 смещены вправо. При измерени . абсолютного давления5 разреженных газов жесткие центры 5 и 11 смешаются влево и воздействуют на индикаторы рассогласевания 6 и 12. Сигнал с индикатора...

Номер патента: 523316

Опубликовано: 30.07.1976

Авторы: Жидков, Жуков, Лукьянович, Павлов, Романовский, Сапожников, Шмаровоз

МПК: G01L 13/02

Метки: дифференциальный, компенсационный, манометр, пневматический

...5 и подключены 10 к пневмоусилителю 8 линии обратной связичерез пневмотумблеры 13 - 16.Перепад давления, воспринимаемый чувствительным элементом 2, создает на основном рычаге 5 усилие, в результате чего рычат пе регмещаепся и зазор между заслонкой 6 и соплом 7 уменьшается. При эгом в системе обратной связи растет давление. В зависимости от величины этого давления пневмоусилитель 8 подает в сильфон 9 обратной связи давле ние, необходимое для компенсации усилия,прилагаемого к основному рычагу 5, что приводит к возвращению заслонки 6 в первоначальное положение. Давление, подаваемое в сильфон обратной связи, пропорциональное 25 перепаду давления в плюсовой 3 и минусовой4 камерах и является выходным сигналогм прибора.Если прибор фиксирует...

Номер патента: 524088

Опубликовано: 05.08.1976

Авторы: Вощинский, Зобкив, Слободян, Смага

МПК: G01L 13/02

Метки: давлений, датчик, разности

...соединен с плунже ром дифференциально трансформаторного и образователя, закрепленного на корпусе пр)тбора 1 и 2. В таких датчиках разности,давления от изменения температуры окружаю щей среды увеличивается объем жидкости, заключенной в полостях коробок мембран ного блока, и плунжер перемещается, вызы вая изменение выходного сигнала, т. е. по является дополнительная погрешность изме рения, Выходной сигнал изменяется также от увеличения статического давления в ре 4 зультате деформации крышек корпуса, на котором закреплен,цифферепццальный трано форматорный. преобра.зователь. Кроме того, конструкция датчика сложна. Цель изобретения - снижение погрежюти измерения от изменения статического давления и температуры окружающей среды иупрощение...

Номер патента: 524984

Опубликовано: 15.08.1976

Автор: Чунин

МПК: G01L 13/02

Метки: амплитуды, давления, пневматическое, пульсации, средней

...и емкость 8 - в минусовую камеру этого реле, в результате чего на выходе реле 5 появля ются чередующиеся пневматические сигна лы "логический нульф и ф логическая едини ца" с частотой, равной частоте входного рб сигнала (причем изменение сигналов происходит каждый раз при переходе входного пульсирующего сигнала через средний уровень), Эти сигналы затем поступают в командные камеры управляемого дросселя 6 30 и второго управляемого дросселя 12. Входной сигнал поступает также в плюсовую камеру сумматора 3 и через второй управляемый дроссель 12 и емкость 13 - в минусовую камеру сумматора ЗВторой управля- б емый дроссель 12 и емкость 13 представляют собой инерционное звено, в котором по сигналам, поступающим с выхода реле 5, происходит...

Номер патента: 538257

Опубликовано: 05.12.1976

Автор: Федотов

МПК: G01L 13/02

Метки: давления, датчик, дифференциальный

...устройство, общий вид.Дифференциальный датчик давления имее корпус 1, в котором рвсположены два чув вительных элемента - мембрана 2 и силь 3, которые делят корпус на две камеры 4и 5. К дифференциальному датчику присоединен компенсатор давления, содержащий корпус 6, разделенный сильфоном 7 на две по-. лости 8 и 9, соединенные с соответствую-щими камерами 4 и 5 датчика. В стенках корпуса 6 вмонтированы фиксаторы 10, 11 которые могут быть выполнены в виде механических щеколд, магнитов или электромагнитов. На крышке сильфона 7 размещен ключевой контакт 12, взаимодействующий с фик- р саторами 10, 11.Датчик работает следующим образом, При колебаниях измеряемого давления Ри в пределах ь Р по перемещению сильфона 3 определяют эти колебания....

Номер патента: 546803

Опубликовано: 15.02.1977

Авторы: Пригожин, Сафонов, Трусов, Цыганов

МПК: G01L 13/02

Метки: давлений, датчик, отношения

...сильфона с малой 10 эффективной площадью гидравлически соединена с измерительной полостью преобразователя избыточного давления.На чертеже изображен описываемый датчик в разрезе, состоящий из корпуса 1, внут ренняя полость которого разделена измерительным сильфоном 2 с дном 3 на две полости 4 и 5 соответственно высокого и низкого давлений.К дну 3 и к корпусу 1 крепитсяс малой эффективной площадью, вполость которого соединена каналомерительной полостью 8 датчика 9ного давления и заполнена несжнмакостью 1 О.25 Измеряемые давления подводятся черезштуцеры 11 и 12.Работа датчика отношения давлений основана на преобразовании чувствительным элементом разности сравниваемых давлений в 30 усилие. Это усилие затем преобразуется в546803 Составитель...

Номер патента: 547662

Опубликовано: 25.02.1977

Автор: Раков

МПК: G01L 13/02

Метки: давления, датчик, дифференциального

...штуцера 3 и гайки 4. В цилиндриб ческую расточку корпуса над измерительной мембраной установлена многогофровая раздемембрана 5 с опорной платой 6,Мембрана 5 имеет жесткий центр 7 с поводком 8. К основаниям арок мембраны 5 привареныО кольца 9. На жестком центре 7 жестко закрепленрычаг 10, шарнирно соединенный со штоком 11мембраны 2, В опорную плату 6 ввинчены винты 12с контргайками 13, на которые опираются жесткийцентр 7 и опорные кольца 9 разделительной мембраны 5. Концы винтов 12 имеют сферическую форму.Датчик работает следующим образом. Одно из давлений Р, воздействует на измерительную мембрану с одной стороны, а другое давление Р - на эту мембрану с другой стороны и на разделительную мембрану 5, При этом разделительная мембрана...

Номер патента: 559143

Опубликовано: 25.05.1977

Авторы: Глухарев, Заворотный, Захаров, Штырков

МПК: G01L 13/02

Метки: давлений, датчик, отношения

...обеспечение соответствующего запаса прочности корпуса и крышки в соответствии с этим возрастает вес прибора, усложняется его герметизация.На фиг, 2 дана конструктивная схема дат чика отношения давлений, в которой большее 60 из давлений подводится во внутрь сильронаа меньшее - под крышку. Такая конструкцияпозволяет расширить диапазон измеренияотношения давлений,Датчик содержит сильфон 1, прикрепленный неподвижно одним концом к корпусу,а другим концом жестко соединен с рычагом 2,Рычаг 2 установлен на оси Зи сбалансирован относительнО этой оси,Наружная поверхность рычага (рабочаяего поверхность) выполнена в виде дугиокружности. Радиус этой дуги выбран конструктивно, с учетом требований минимальных габаритов прибора и диапазона измерения...

Номер патента: 562741

Опубликовано: 25.06.1977

Авторы: Колобаев, Мокров, Рузин, Хорошутин, Яковлев

МПК: G01L 13/02

Метки: давлений, перепада, реле

...8, соединенная каналом 9 через гидравлическое сопротязление 10 с дополнительной полостью 11 узла защиты (от резки.; изменений давления).Дополнительная полость 11 соединена также со сливом через гидравлическое сопротивление 12. В дополнительной полости размещен поршень 13, скрепленныц со штоком И, воздействующим на узел 5 сигнализации, например, через рычат 16. Над поршнем 13 размещена возвратная пружина 17.Для фиксации поршня 13 в верхнем положении (с целью получения долговременного сигнала) шток може быть снасжен разжпмиым кольцом 18, а корпус - кольцевой проточкой 19. Для возврата поршня в исходное положение в этом случае следует предусмотреть возвратную кнопку 20.Реле перепада давлений работает следующим образом.Сопоставляемые...

Номер патента: 567104

Опубликовано: 30.07.1977

Авторы: Батурин, Костина, Надеждина, Ришес

МПК: G01L 13/02

Метки: давления, датчик, дифференциальный

...через дроссель определенного объема жидкости), что повышает надежность работы при пульсациях расхода и внешних механических воздействиях.На чертеже схематически показан предлагаемый датчик.Датчик содержит сварной корпус 1, разделенный жесткой перегородкой 2 на статическую 3 и динамическую 4 полости, в которых располагаются герметично защемленные рабочая 5 и компенсационная 6 мембраны, разделяющие статическую и динамическую полости на две камеры каждую. В перегородке 2 имеются каналы 7 и 8, предназначенные для подачи, например от сужающего устройства расходомера, соответственно большего (Р) и меньшего (Р) из контролируемых давлений рабочей среды и камеры, ограниченные мембранами 5 и 6 и перегородкой 2. В верхней части корпуса,1 герметично...

Номер патента: 570805

Опубликовано: 30.08.1977

Авторы: Лютый, Назаренко

МПК: G01L 13/02

Метки: блок, дифманометра, измерительный

...могкет найти прнмсппис в у 1 ройствах для пзмерепия давленн 51.11 рототипом изобретения является измсри тельный блок, содсрнсащий два независимых чув 1 витсльных элмента, помсщеп 11 ых в общем корпусс.Однако это устройство имеет узкий рабочий диапазон. 10С целью расширения диапазона измерений оба чувствительных элемента, которыми служат силь 11 юпы, имеют разные жесткость, площадь се 1.1 ня и расположены встречно, с зазором мсн 1 ду торцами, 1511 а чертеже схематично изображен измсрительпый блок днфманомстра, общий вид в разрезе.Измерительный блок дифманометра содержит два сильфона 1, 2 с торцовыми стерж нями, две крышки 3, 4 со штуцерами, которые закрывают стаканы 5, 6, объединенные корпусом 7 с двумя контргайками 8, 9, и две тяг 11 10,...

Номер патента: 591732

Опубликовано: 05.02.1978

Авторы: Бурханов, Коропова

МПК: G01L 13/02

Метки: давлений, разности

...тем, что известное устройство, содержащее камеру, упругую диафрагму, разделяющую камеру на два отсека, и тензопреобразователи, выполненные в виде упругой подложки с нанесенным на нее полупроводниковым слоем, снабжено упором, жестко закрепленным в одном из отсеков камеры, а тензопреобразователи закреплены с предварительным прогибом между упором и упругой диафрагмой.Кроме того, для закрепления в одной камере разных по длине тензопреобразователей (например, при смене вышедших из строя тензопреобразователей) упор смонтирован с возможностью его переме" щения вдоль отсека. ттри этом для сохранения неизменным объема отсека упор выполнен в виде решетки.591732 Составитель И.ПетрашеньТехред И.климко Корректор А.Власенко Редактор О,Филиппова...

Номер патента: 591733

Опубликовано: 05.02.1978

Автор: Карцев

МПК: G01L 13/02

Метки: давлений, измеритель, разности

...соответственно. Струны 10 и 11 натянуты между концами кронштейнов 6-9 и расположены в диаметральной плоскости корпуса 1. Концы струн жестко соединяются с консольными кронштейнами накладками,12, поджимаемыми к планкам 13 с помощью 0 винтов 14 и 15. Накладки 12 соштифтованы с планками 13. Планки 13 зафиксированы на плоскостях консольных кронштейнов винтами 16. Струны помещены в поле постоянных магнитов 17, эакрепленных на сегментообраэных перемычках 5 с помощью винтов.Расположение струны в постоянном магнитном поле в сочетании с электрической изоляцией ее концов (или одно О го из концов) от корпуса прибора позволяет реализовать струнный автогенератор, в котором частотозадающим элементом является струна, работающая в режиме незатухающих...

Номер патента: 591734

Опубликовано: 05.02.1978

Автор: Карцев

МПК: G01L 13/02

Метки: давлений, измеритель, перепада

...плоскости корпуса преобразователя. Конец струйы, лежащий на горизонтальной плоскости торца стойки 4, Фиксируется накладкой 7, соштифтованной со стойкой и поджимаемой винтами 8. Горизонтальная плоскость торца стойки 5 занижена относительно аналогичной плос, кости стойки 4 на толщину прокладки 9, которая поджимается к стойке винтами 10. Для электрической изоляции прокладки 9 от корпуса 1 преобразователя под прокладку устанавливается тонкая слюдяная пластинка 11, а под шляпки винтов 10 - слюдяные шайбы 12 ( сече- Ю ние Б-Б) При этом винты, проходящие в отверстия прокладки 9, не касаются боковых стенок отверстий.Второй конец струны крепится между плоскостями прокладки 9 и накладки 13 25 винтами 14, Струна помещается в поле постоянного...

Номер патента: 605135

Опубликовано: 30.04.1978

Авторы: Биршерт, Хохлов

МПК: G01L 13/02

Метки: давлений, разности, реле

...1 и в зависимости отзнака перепада давления может замыкаться сконтактом 8 или 9,В полости 4 реле размещен кольцевой по 20 стоянный магнит 10, снабженный магнитопроводом. В состав магнитопровода входят фланцы 11 и 12, а также керн 13, выполненные иамагнитомягкого материала, Между керном 13и центральным отверстием фланца 12 имеется25 зазор, в который входит катушка 14, намотанная на каркасе 15. Каркас 15, в свою очередь,жестко соединен с мембраной 1.В корпусе 2 реле предусмотрены герметичные вводы 16 для подключения катушки 14 кЗО источнику постоянного тока, а также вводы605135 Формула изобретения Составитель О, ПолевТехред Л. Гладкова Корректоры: Л. Орлова н Е. МоховаРедактор В. Левитов Подписное Заказ 505/11 Изд.383 Тираж 1122 НПО...

Номер патента: 617695

Опубликовано: 30.07.1978

Авторы: Дирков, Леонтьева, Уманский

МПК: G01L 13/02

Метки: давлений, датчик, разности

...резьбы, а неподвижный электрод емкостного преобразователя расположен против периферийной части диска.На чертеже схематически показан предлагаемый датчик в разрезе.За одно целое с корпусом 1 выполнены две мембраны 2, жесткий центр 3 и подвижной электрод емкостного преобразователя перемещения в выходной электрический сигнал, представляющий собой диск 4.Правую и левую по чертежу части корпуса 1 связывают воедино шпильки 5 жесткости, имеющие в зоне диска 4 проточки б. Для ввертывания шпилек 5 правая н левая части корпуса 1 и диск 4 снабжены по периферии резьбовыми отверстиями 7. Кроме того, датчик содержит изолированный от корпуса неподвижный электрод 8, штуцеры 9 для подвода давления и защитный кожух 10.Дат шк работает следующим...

Номер патента: 634134

Опубликовано: 25.11.1978

Авторы: Вощинский, Слободян, Смага

МПК: G01L 13/02

Метки: давлений, разности

...работу устройств в широком диапазоне изменения температур окружающей среды. Цель изобретения - расшити рабочих температур устромерения разности давлений.Поставленная цель достигается тем,что в устройстве для измедавлений, содержащем корпблок, внутренняя полость кполнена рабочей жидкостьюкий преобразователь, в кажидкости использован 28 иый раствор этиленгликоля.Процентное содержание по обьему етиленгликоля в дистиллированной воде выбирают в зависимости минусовых температур окружающей среды по следующей5 таблице,634134 Составитель А. ЗражевскийРедактор Т, Иванова Техред 3, фантаКорректор В, Сердюк Заказ 6750/39 Тираж 1070 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по лелям изобретений и открытий 113035, Москва, Ж,...

Номер патента: 643763

Опубликовано: 25.01.1979

Авторы: Завьялова, Зеленко, Липшиц, Лодочникова, Лукешкина, Прокошев, Юровский

МПК: G01L 13/02

Метки: коробок, мембранных, складывающихся

...не всегда удаегся получить гарантированный зазор между мембранами из-за перекоса мембран между собой, из-за различной глубины гофрировки мембран), что приводит к ухудшению метрологических характерисгик мембранной коробки, Кроме того, процесс получения зазора между мембранами в те логическом отношении сложен.Целью изобретения является снижениетрудоемкости изготовления и повьппениестабильности метрологических характеристик складьгвающихся мембранных ко-робок,5Это доСТИГтся ТЕМ Что ПЕРел СО 8 динением мембран в периферийную зонуМЕжлу НИМИ ВВОДЯТ КОЛЬЦО ТОЛЩИНОЙ СОответствующей заданному зазору.На фиг. 1 изображена складывающая-. 10ся мембранная коробка, общий вид в разрезе на фиг. 2 - узел 1 на фиг. 1.Мембранная коробка...

Номер патента: 668628

Опубликовано: 15.06.1979

Автор: Глинн

МПК: G01L 13/02

Метки: давления, сигнализатор

...к цепям гидравлической системы раздельного торможения церез радиальные каналы 26 и 27.Сигнализатор давления работает следуюшим образом.Если перепад давлений не достигает заданной величины, чувствительный элемент остается в положении, показанном на чертеже, благодаря трению, создаваемому действующим на рычаг 17 подпружиненным поршнем 20. Контакт 25 при этом находится в соприкосновении с рычагом 17, вследствие чего средство сигнализации находится в неработающем состоянии.При превышении перепадом давлений заданной величины, например, в результате неисправности цепи тормознои системы, подключенной к каналам 26, давление в камере 3 снижается, и поршень 7 смещается влево давлением, действующим в камере 4 и воспринимаемым участком...

Номер патента: 684350

Опубликовано: 05.09.1979

Автор: Малков

МПК: G01L 13/02

Метки: давлений, разности, сверхвысоких

...В цилиндре 1 выполнены два отверстия - сопла 7,растояние между осями которых равнодлине поршня 2, Отверстия-сопла 7подключены к источнику низкого давления.Принцин дейстния устройства заключается в следующем.Контролируемая среда при сверхвысоком давлении поступает н цилиндры3 высокого давления и давит на расположенные в них поршни 4. Усилияпоршней 4 высокого давления, пропорциональные давлениям, передаютсявстречно на поршень 2 низкого давления, который под действием результирующей силы Г = (Р- Р ) БВ( ЯВ- площадь сечения поршня 4 высокого давления 1(Р 2-Р 1) - контролируемая разность давлений) может перемещаться в цилиндре 1 низкого давления,40 45 50 55 60 ФПри перемещении поршня 2 низкого давления его кромки перекрывают левое или правое...

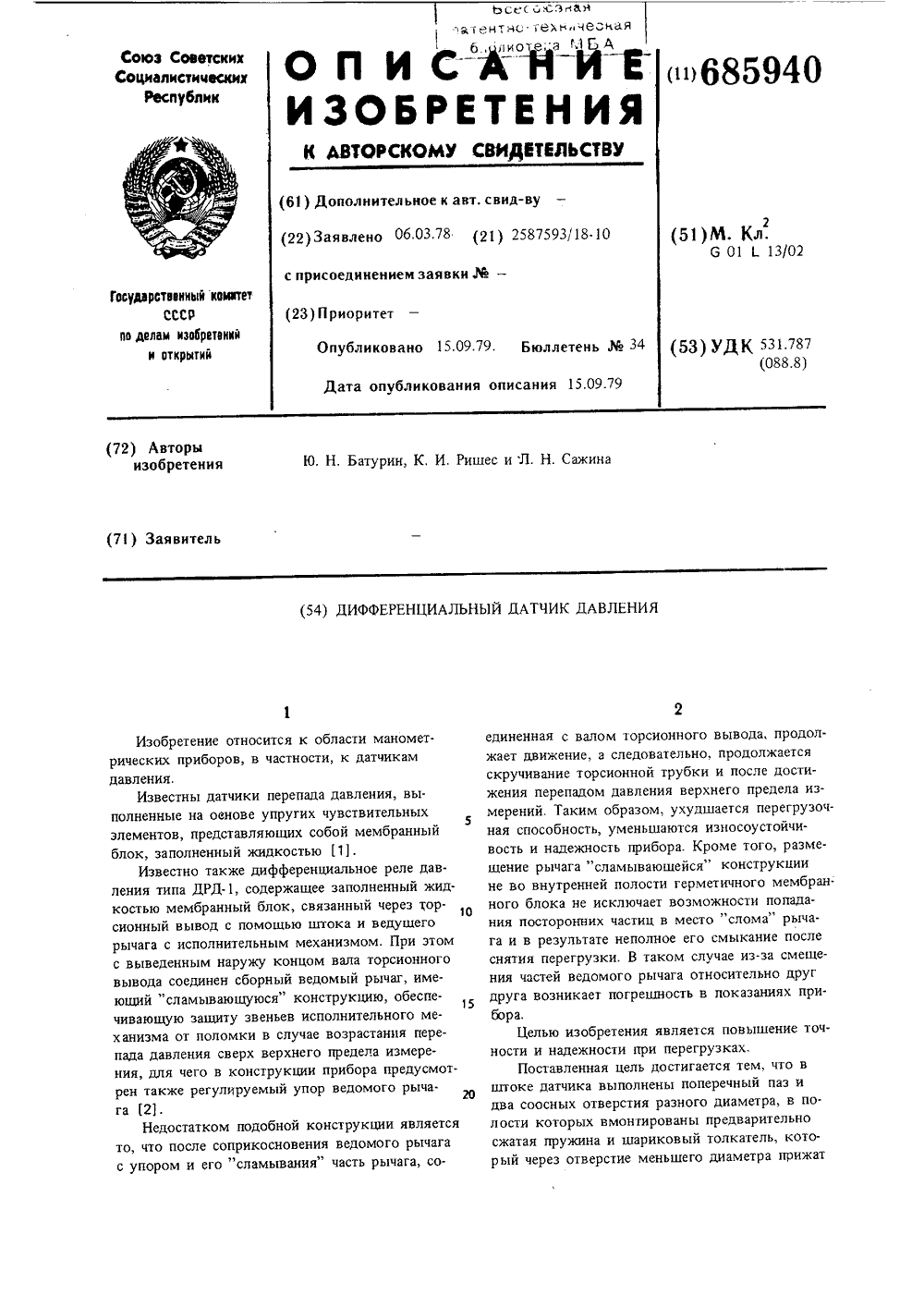

Номер патента: 685940

Опубликовано: 15.09.1979

Авторы: Батурин, Ришес, Сажина

МПК: G01L 13/02

Метки: давления, датчик, дифференциальный

...соприкосновения мембраны супором,Таким образом, торсионный вывод не под.вергается при перегрузке дополнительному скру.чиванию, ведомый рычаг имеет простую несборную конструкцию, а звено, защищающее приборот перегрузки, работает в среде чистой нейтральной жидкости,На фиг. 1 представлен разрез мембранногоблока по оси мембран; на фиг. 2 - сечение А-А,выполненное по оси торсионного вывода.Устройство состоит из мембран 1 и 2, защемленных между корпусом 3 и фланцами 4 и5 и образующих герметичный мембранный блок,внутренняя полость которого заполнена нейтральной рабочей жидкостью. В центральном канале корпуса 3, соединяющем надмембранныеполосги мембранного блока, расположены возвратная пружина 6 и шток 7 с собранными внем толкателем 8 и...

Номер патента: 717583

Опубликовано: 25.02.1980

Авторы: Красов, Малейко, Юревич

МПК: G01L 13/02

Метки: давления

...давлений в широком40диапазоне и увеличения вследствие,этого общего времени измерения целесообразно осуществлять переключениедиапазонов измерения подключением(или отключением) дополнительных 45герметичных камер 13 и 14 и (или)подключением (отключением) дополнительных натекателей 15 и 16.Сйособ измерения давления осуществляется следующим образом. 50эталонное и измеряемое давлениеподают в две герметичные камеры,разделенные элементом контролянулевой разности давлений, а затемосуществляют компенсацию разностимеждУ давлениями механическими силами подачей исследуемой среды,например газа, через натекательв одну из камер и произвсдят измерение интервала времени от моментаначала протекания газа через натекатель до Момента...

Номер патента: 717584

Опубликовано: 25.02.1980

Авторы: Дон, Левин, Лукьянова, Ойвин, Певзнер

МПК: G01L 13/02

Метки: давлений, измеритель, разности

...между мениском ностью, а его жесткость должна бытьжидкого уплЬтнителя и мениском изме- значительно меньше, чем жесткостьряемой свпрведой -Фойведет к появле- "упРУгой балки 6. Тензопреобразованию дополнительной погрешности за55.телей 18 наклеивается два:один - паралсчет влияния сил поверхностного натя- лельно направлению перемещения поршжения измеряемой среды; Для исключе- ня 3, другой - перпендикулярно. Ониния этой погрешности нижняя часть присоединяются к вторичному приборуепоршня выполнена с цилиндрической . по мосовой схеме Все несущие конбоковой поверхностью со стороны 6 струкции устройства изготовляются .жидкого-уплотнителяп и торцовой - в . из одинакового материала или иэвиде острой кромки с коническим...

Номер патента: 732708

Опубликовано: 05.05.1980

Авторы: Дехта, Егерман

МПК: G01L 13/02

Метки: весоизмеритель, жидкости

...в воздушную полость сосуда над жидкостью, а с другой стороны соединена с полостью под мембраной пьезодатчика,Изобретение поясняется чертежом, на котором изображено устройство.Устройство состоит из нескольких, симметрично расположенных над дном сосуда 1 трубок в приемник 2 давления, открытые концы которых направлены ко дну, а противоположные соединены с центральной трубкой 3, один конец которой поднят над уровнем жидкости и сообщается с воз:ф 73е 3душной полостью сосуда, другой конец ее соединен с отверстием приемнойолости, имеющей регулировочную иглу 4 полости, герметически закрытой мембраной 5. На мембрану 5 опирается пьезодатчик 6 в стакане 7, поджатый пружиной 8, с шайбой 9 и регулировочным винтом 10. Состоящий из этих деталей...
