Дифференциальный датчик давления

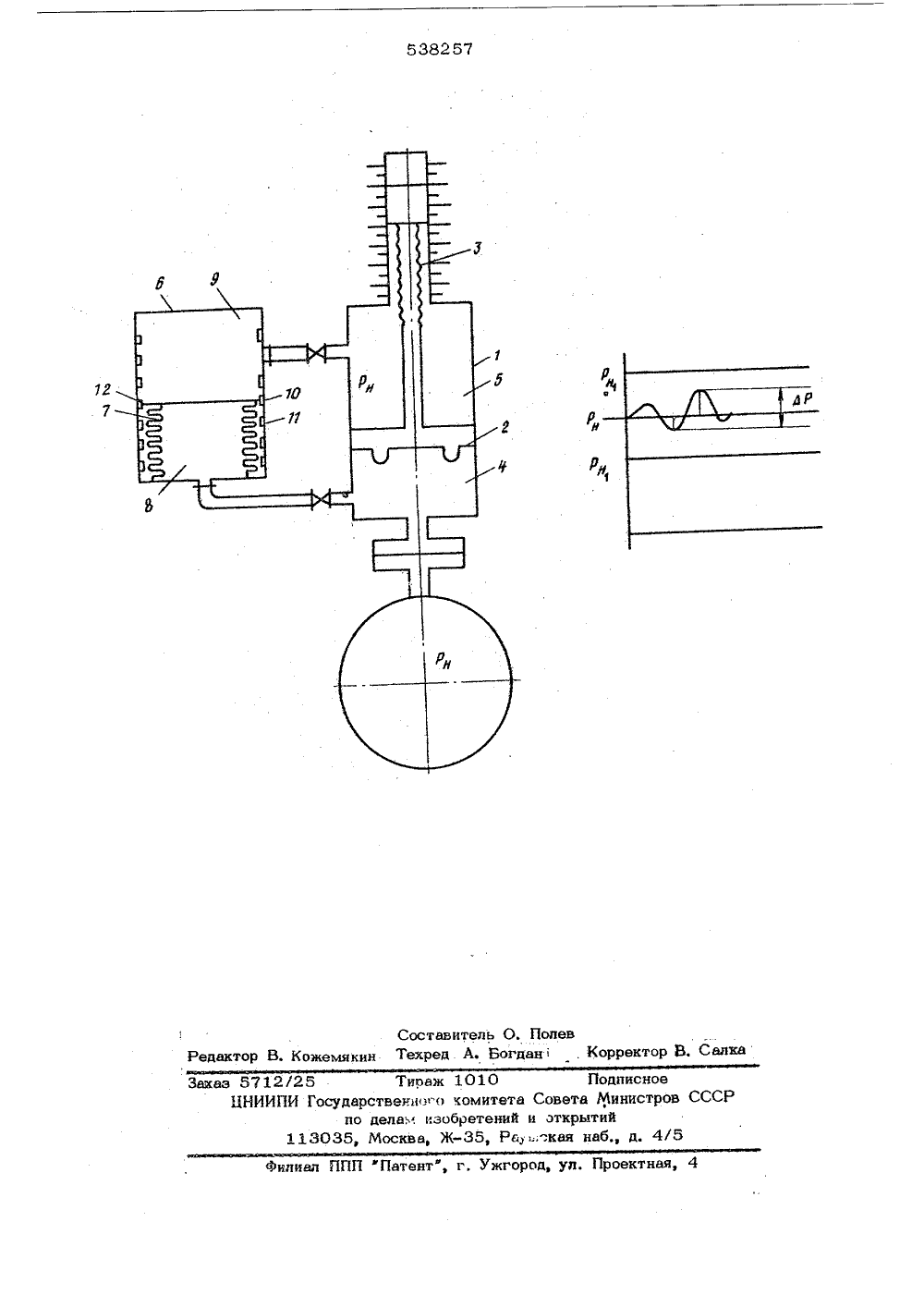

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советсиии Социалистическии Республик/О вки сударстееииыи комитетоеета Мииистроа СССРпо делам изобретеиийи открытий(45) Дата опубликования описан 72) Автор изобретения К. В. Фед 71) Заявител ДАВЛЕНИ ДИФФЕРЕНЦИАЛЬНЫИ ерительнойальным да чальные бф5 ка, свя авления рой двт ны фик сильфо Рндля регист ачение котор игоден, Необ вым двтчико стфон Изобретение относится к измтехнике, а именно к дифференци тчикам давления.По основному ввт.св, М 441462 известен дифференциальный датчик давления, содержащий корпус, разделенный мембраной на две камеры. В одной из камер размещен сильфон, площадь которого меньше площади мембраны, Сильфон пневматически связан с мембраной, образующей с внутренней поверх ностью сильфона объем, меньший объема,ограниченного наружной поверхностью сильфона и стенками корпуса. Известный датчик предназначен для изм рения малых колебаний давления. При этом 1 он может измерять колебания давления, например, давления р, соответствующего нормальной работе трубопровода, Датчик может фиксировать колебания давления в пределах . д Р, составляюших несколько процентов 2 вции колебаний давления Рнго отличается от Р, он н одимо либо воспользоваться построенным на измерение 25 колебаний другого давления, либо осуществить настройку датчика на измерение колебаний нового дввлегчя Р , Для этого в кемере датчика, в которой размещен второй чувствительный элемент-сильфон, уствнввли вается давление РсБель изобретения - автоматическая нвст- ройкв датчика на различные на уров+ ни измеряемого давления,Это достигается тем, что дифференцивль ный датчик давления снабжен компенсаторои давления, содержащим корпус, внутри которого размещен сильфон, разделяющий корпус на две камеры, одна из которых - сильфонная - соединена с камерой датчи занной с источником измеряемого д , в другая - со сравнительной каме чика, при этом в корпусе установле сатори положения подвижной части на,Нв чертеже изображено предлагаемое устройство, общий вид.Дифференциальный датчик давления имее корпус 1, в котором рвсположены два чув вительных элемента - мембрана 2 и силь 3, которые делят корпус на две камеры 4и 5. К дифференциальному датчику присоединен компенсатор давления, содержащий корпус 6, разделенный сильфоном 7 на две по-. лости 8 и 9, соединенные с соответствую-щими камерами 4 и 5 датчика. В стенках корпуса 6 вмонтированы фиксаторы 10, 11 которые могут быть выполнены в виде механических щеколд, магнитов или электромагнитов. На крышке сильфона 7 размещен ключевой контакт 12, взаимодействующий с фик- р саторами 10, 11.Датчик работает следующим образом, При колебаниях измеряемого давления Ри в пределах ь Р по перемещению сильфона 3 определяют эти колебания. Сильфон 7 ком- д пенсатора с помощью фиксатора 10 удерживается в среднем (нулевом) положении, давление в камере 9 равно РН, давление в камере 8 равно измеряемому давлению. На сильфон 7 дей- ствует разница этих давлений, Фиксатор 10 З) удерживает сильфои 7, если эта разница не превышает заданной величины а Р.Допустим, давление, колебания которого измеряются, меняется и становится равным Ри причем Ри - Рн ьР, например, не- З обходимо измерить колебания давления, величина которого меньше Р. Тогда сильфон 7 под действием разницы давления будет перемешаться вниз, так как Фиксатор 10 уже не может удерживать его в среднем положении, ЗО п и:не будет задержан фиксатором 1 1 в новом положении. При: гм суммарный обьемсоединенных камеры 5 датчика и камеры 9компенсатора увеличится, давление в нихупадет и станет равным Р фиксатор 11будет удерживать сильфон 7 в новом положении, пока колебания давления Рбудут в,пределах а Р Выбором необходимого числафиксаторов 1011 можно обеспечить заданный диапазон настройки датчика,Благодаря наличию комвенсатор давления обеспечивается автомат ическая настройка датчика для измерения малых колебанийдавлений различной велпчишл,Формула изобретенийДифференциальный датчик давления по основному авт. св.441462, о т л и ч аю ш и й с я тем, что, с целью автоматической настройки датчика на различные начальные уровни измеряемого давления, он снабжен компенсатором давления, содержащим корпус, внутри которого размещен сильфон, разделяющий корпус на две герметич- . ные полости, одна из которых - сильфоннаясоединена с камерой датчика, связанной систочником измеряемого давления, а вторая со сравнительной камерой датчика, при этом в корпусе установлены фиксаторы положения подвижной части сильфона,538257 Составитель О. ПолевВ. Кожемякин Техред А. Богдан. Корректор В, Салка ахаэ 5 Филиал ППП "Патент",Уж л. Проектная,010омитета Соретений и35, Ра .,". 2/25 Тираж ПИ Государственногопо делам иаоб113035, Москва, ЖПодписноета Министркрытийая набд. 4
