G01J 1/04 — оптические и механические

Номер патента: 661257

Опубликовано: 05.05.1979

Авторы: Дедов, Заболотный, Коровин, Котенко

МПК: G01J 1/04

Метки: фотометр

...анализа. Известны двухлучевые двухканальные фо ометры, содержащие источники излучения, абочий и сравнительный оптические канаы, приемники излучения, вторичный приор 1. Недостатком этих приборов является по теря излучения при выделении рабочег участка излучения,светового потока, отр тфильтра.На чертеже показана оптическая схемапредложенного фотометра.Фотометр содержит источник излучения 5 1 (в качестве которого может быть взятисследуемый объект, например пламя пламенного фотометра), систему линз 2, плоско -параллельную пластину 3, просветленную состороны входа измерительного луча, интерференционный светофильтр 4,Выделенный участок спектра (полезныйсигнал) направляется выходной системойлинз 5 на измерительный фотоприемник 6.Отразившаяся от...

Номер патента: 661258

Опубликовано: 05.05.1979

Авторы: Загороднюк, Каплин

МПК: G01J 1/04

Метки: фотометр

...шарнира 18 соединен с делителем 5 потока излучения, который делит световой поток на две части 19 и 20. Световой поток от источника излучения (лампа накаливания) формируется формирователем 6, например конденсаторной линзой, в параллельный лучок света и делится делителем 5 на два равных световых потока. Световой поток 19, пройдя через защитное стекло 3, падает на среду 4; отражается от нее и принимается измерительными фотоприемниками 1, установленными на непрозрачной подложке 2. Световой поток 20, ограниченный диафрагмой 14, проходит через прозрачную пластийу 12, в центре которой установлен компенсационный фотоприемник 11, и падаетна матированную поверхность компенсатора 13, частично рассеивается ею и отражается от фильтра 15....

Номер патента: 661259

Опубликовано: 05.05.1979

Авторы: Клочко, Лямин, Потапова, Простосердов, Суровикин, Якимук

МПК: G01J 1/04

Метки: дисперсности, сажи

...устройства жа "позволяет улучшить санитарно-гигиеничесш- кие условия труда лаборантов за счет исклю, чения ручной очистки оптического стекла, лю- уборки сажи и загрязнения окружающей рез среды. Формула изобретения 3Устройство работает следующим образ Через загрузочное окно крышки 15 са поступает в полость, образованную крь кой 15 и двумя соседними пластинами жестко соединенными с втулкой 13, Вк чается электродвигатель 17, который че ротор 10, гайку 14, втлуку 13 перемещает пластины 16 с анализируемой сажей к оптической поверхности 7. Как только сажа будет подана на оптическую поверхноность, производится реверсирование электродвига О теля 17, при котором втулка 13 с пластинами 16 и с находящейся между ними сажей останавливается...

Номер патента: 667821

Опубликовано: 15.06.1979

Авторы: Березин, Калинников, Мельников

МПК: G01J 1/04

Метки: камера, термостатирующая

...термостатирующая жидкость. В пространство между внутренними стенками, которые крепятся перемычками 4, заливается6678213 4исследуемый раствор, заранее доведенныйследования в самом широком интервале темдо необходимой температуры. 1 ерМостати-ператур," от температуры сжиженных газовруемый сосуд, ограниченный внутренними"до"температуры кипения высококипящихстенками баллона, закрыт пробкой 5 сок- расТворителей.ном для оптического луча 6. На внутренней Применение предлагаемого устройствастенке нанесена шкала 7." ": гйзвбляет"сиймать электронные спектры пог 5Устройство работает следуюшим обра- лощения в широком интервале температурзом, как приповышенных, так и при пониженныхВ пространстве между внешней -исред-температурах по отношению к...

Номер патента: 669214

Опубликовано: 25.06.1979

Авторы: Емельянов, Макушкин

МПК: G01J 1/04

Метки: аттенюатор, оптический

...лишь фик. сированное ослабление светового потока и не позволяет производить плавное его изменение.Целью изобретения является осуществление 1 О ппавного, точного и стабильного изменения све. тового потока при неизменности его геометрических параметров.Достигается это тем, что в интегрирующей полости цилиндрической формы установлен с воз можностью возвратно - поступательного перемеще. ния поршень. Поверхность порппм покрыта диффуэно - рассеивающим слоем.На чертеже изображено предлагаемое устройство, один из вариантов. 20Устройство состоит из интегрирующей полости 1 цилиндрической формы, в которой имеются входное 2 и вьиодное 3 окна, расположенные у одного из оснований цилиндра ортогонально друг другу, В отверстие, расположенное в цент. 25...

Номер патента: 670824

Опубликовано: 30.06.1979

Авторы: Золотарев, Махаев, Рыбин

МПК: G01J 1/04

Метки: подключения, светоизлучающих

...световод 6 установлен в корпусе 1 устройства, Один из торцов световода устанавливают на активную поверхность фотоприемника 8, а другой торец входит в отверстие 5 планки 2. Контакты 4 соединяются с электрической схемой через разъем 9.Светоизлучающее изделие 10, помещенное в технологический спутник-носитель 11, автоматически подается на рабочую позицию, где имеются ориентирующие штифты 12, которые сопряжены с ориентирующими пазами на спутнике-носителе 11 и фиксируют последний со светоизлучающим изделием 10 относительно контактов 4 торца световода. Свстогод 6 подвешен в корпусе 1 на670824 Рьг оставитель В. Тр едактор Т. Горячева екторы: В. Дод и Л. Брахнина е.рсд Н. Строганов Заказ 1310/ Изд.388 Тираж 779ПИ НПО Поиск Государственного...

Номер патента: 670825

Опубликовано: 30.06.1979

Авторы: Городинский, Проценко

МПК: G01J 1/04

Метки: фотометрический, шар

...и снижению точности измерений,Целью изобретения является повышениеточности измерений.0 Поставленная цель достигается тем, что впредлагаемом шаре образец и эталон снабжены поворотным устройством, обеспечивающим возможность их взаимной перестановки, причем одно из отверстий для их ус 5 тановкп расположено на одной оси с входным отверстием, а другос - под углом кэтой оси,На фиг. 1 представлен предлагаемыйшар; на фиг. 2 - то же, разрез; на фиг,3 -20 вид по стрелке Л на фиг. 2.Шар содержит полусферы 1 и 2, отверстие для светового луча 3, отверстие дляфотоприемника 4, установочные отверстия5 и 6, защитный экран 7, эталон 8 и иссле 25 дусмый образец 9, поворотное устройство 10,установленное на осп 11 и прижатое к поверхности шара пружиной 12...

Номер патента: 672504

Опубликовано: 05.07.1979

Авторы: Рогожин, Родионов

МПК: G01J 1/04

Метки: кювета, оптическая

...полостью, при этом вхолной и выходной штуперы и фиксирующая полость расположены на оси кюветы.Изобретение поясняется чертежом, на котором схематически показана оптическая кювета.Кювета содержит термостатирующие полости 1 и 2, симметрично расположенные относительно ее оси, в которые через уплотнения введены исследуемые образцы 3 и 4. Конструкция заключена в наружныйерметизирующий кожух 5. Вход 6 и выхол 7 обеспечивают циркуляцию паров хлалагснта. Полость 8 служит для фксации коветь во время измерений в снстече двух радиационных пучков. В вакуучированное пространство может быть помещен теплоприсчник-экран (например, при работе с парачи жилкого гелия).3Фотометричсские измерения с применением лаццой огггпческой кюветы произволгтся следующим...

Номер патента: 672505

Опубликовано: 05.07.1979

Авторы: Карнеичев, Кузнецов, Новичков, Новичкова, Палига

МПК: G01J 1/04

Метки: жидкости, чистоты

...и.Рысс г 4 из положения 4, стдюв( Гсц в юложение 4., Г;ри которой псрнСць 3 изНО.1 ОЖСН 135( 3( ПОЛ 1 И(сс 1 СТС 51 В КряЙНСЕ БСрХ- нее положение 3 и фильтр 5 с осевничи на цего механическими частицами крупной фракции плотно прижимается к оптичекИ прозрачной крынке 2, Частцы мслкой фракции вместе с контролируемой жилксОтно остаотел в,нжцей части корпуса 1.Вк 1 юч я стс 51 1.с 1 Оч н 33 к сВетя , 03 к рь- вяетс я зап(итн 353 крышка 8 и, г)изуальК), через оптическое устройство 7 с юмонью калибровсиной сетки, нанесенной ня о(т 3- цески прозряцнсй крып:кс 2, полсчитыякт количество и опрелеляот размер чдс Гиц, ссджлсцных на фильтре.Если кол,чссгво и рдзхеры чял ни кр) и(0 й ф,) с К 11311 Б Ы С 31 Р М Ы, 10 1 Р(1(ССС оцистки или промывки...

Номер патента: 677682

Опубликовано: 30.07.1979

Авторы: Бела, Йозеф, Ференц

МПК: G01J 1/04

Метки: анализа, жидкости, состава

...500 мл реактива, а в другом он измеряет реактив в реакционном сосуде. Пневматический клапан и дозатор работают с помощью поршня двойного действия посредством электромагнитного клапана со сжатым воздухом. Дозатор реактива вводится в действие с помощью электрического включателя, который включен в цепь тока катушки электромагнитного клапана, Если включатель включен, работает соответствующий дозатор, если он выключен, дозировка прекращается. Дозировка первого реактива происходит с помощью дозирующей трубки 15, второго - с помощью трубки 16, третьего - с помощью трубки 17 и четвертого - с помощью трубки 18. Всасывание реактива происходит с помощью дозатора 19 - 22 через трубки 23 - 26.5После подачи реактивов, когда реакции закончены, в...

Номер патента: 682770

Опубликовано: 30.08.1979

Авторы: Живаго, Кораблев, Свиргун, Шевчук

МПК: G01J 1/04

Метки: фотометр

...веществом, характеризующий степень неселективного загрязнения кюветы;Ир, Ар - чувствительность приемника излучения соответственно к рабочему и сравнительному потоку излучения.Ф, - полный поток излучения излучателя;Тр, Тр - коэффициенты пропусканияизлучения от рабочего светофильтра анализируемой смесью соответственно в рабочей и сравнительной кювете;Т,рР, Тср Р - коэффициент пРопУсканиЯизлучения от сравнительного светофильтра смесью, содержащейся в сравнительной и рабочей кювете соответственно.ДлЯ напРЯжений У ", ОрР, О,рР, Ь,р" принято, что нижние индексы соответствуют световому потоку, прошедшему через рабочий светофильтр (р) или сравнительный светофильтр (ср.), а верхние индексы соответствуют прохождению светового потока через рабочую...

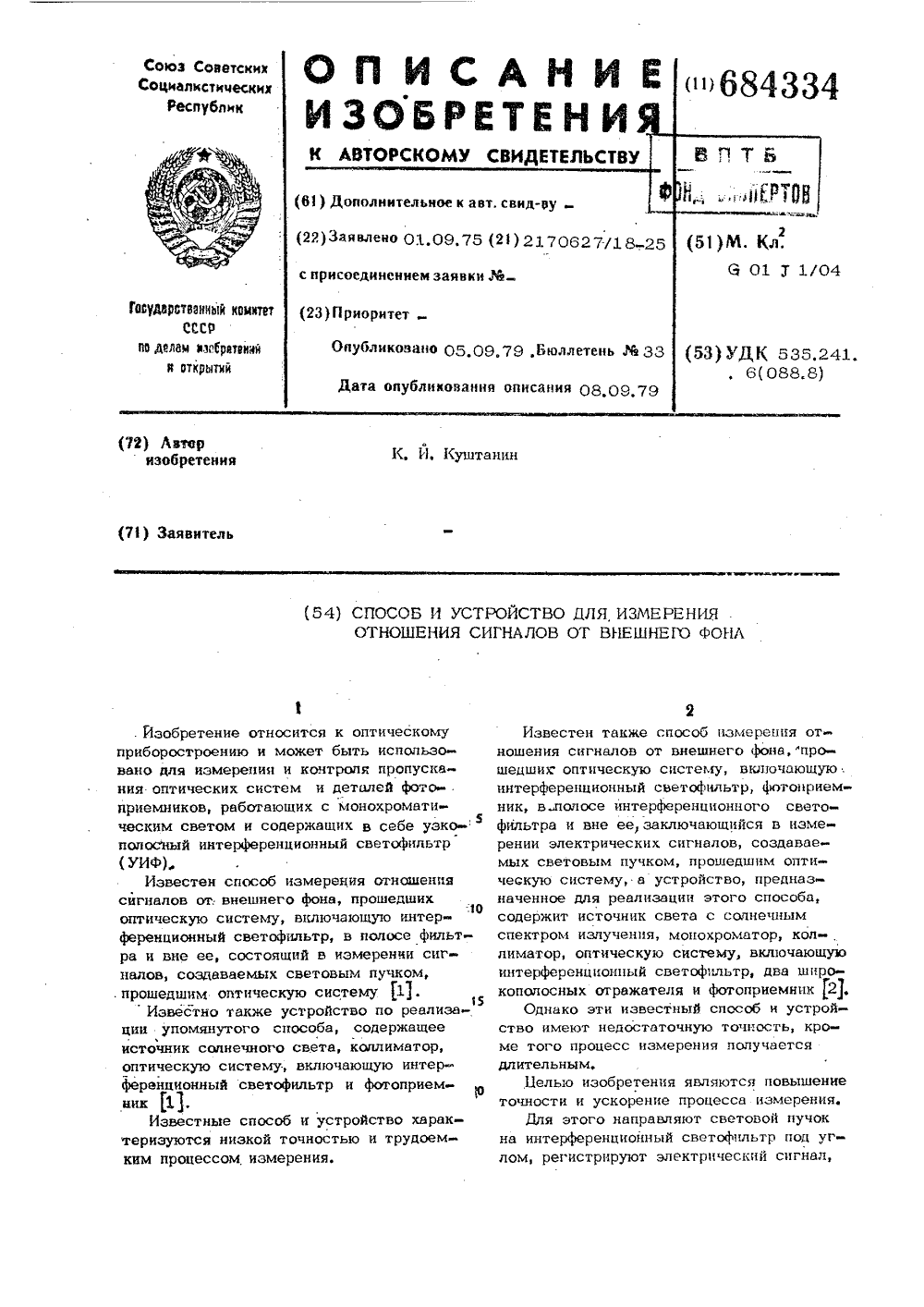

Номер патента: 684334

Опубликовано: 05.09.1979

Автор: Куштанин

МПК: G01J 1/04

Метки: внешнего, отношения, сигналов, фона

...чем на порядок. Если пространственно разделить отраженный от УИФ световой пучок от падающего и повернуть его точно на 180, то прошедший через УИФ светоовой пучок будет отличаться от первого прошедшего пучка только в полосе про.пускания УИФ. Вне полосы пропускания эти пучки будут отличаться на величину коэффициента пропускания, равную 0,1- 1,5%, вчем можно пренебречь.Измеряя сигналы на фотоприемнике от светового пучка, прошедшего через УИФ прямо ( Э ) и после отражения и оборачивания ( д), можно найти отношение сигналов от фоновой засветки фотоприемника светом, прошедшим в полосе пропускания УИФ ( Эп) и вне ее (ВП )п= (Д-Д 1пах ффициент пропускания УИФ олосы пропускания. Знаряются на спектрофотоУстройство для реализации предложенного...

Номер патента: 688144

Опубликовано: 25.09.1979

Авторы: Дьюла, Тибор, Янош

МПК: G01J 1/04

Метки: образца, окрашенности

...этонаступает только после разверткиопределенной исследуемой площади.Выход блока 5 присоединен каналоговому входу схемы отношения, 65 н результате этого между двумя взятиями проб (т,е.в течение длительности одной строки) электрический уровень сигнала, соответствующий плотности места нзятия пробы, поступает на упомянутый вход. Схема б отношения делит весь диапазон сигнала между уровнем сигнала, соответствующим плотности места взятия пробы, и сигналом уровня черного. Нижняя граница разделяемого диапазона может быть установлена над уровнем черного. Коэффициент деления схемы б определяется сигналом, поступающим с выхода блока 8 на управляющие входы схемы отношения, который при этом ступенчато уменьшают по каждому полученному изображению.Блок...

Номер патента: 693120

Опубликовано: 25.10.1979

Авторы: Броздниченко, Смирнова, Шефтель

МПК: G01J 1/04

Метки: градуировки, фотометрической, фотометров, шкалы

...и после получения точки 50%-ного пропускания необходимое ддя градуировки количество раз.Для грвдуировки растянутых шкал ис пользуется тот же ослабитель, После осу шествления всех вышеуказанных манипу ляций по градуировке регулируют поток,15 устанавливают большее (верхнее) знвче ние пропускания растянутой шкалы и градуируют шкалу так же, квк ранее, до тех пор, пока не доходят до меньшего. значения пропусквния, Значения пропусквний пои лученных сбответстврзт определенным яо формуле С = ( Ж,5), но с меньшей погрешностью (в 2-4 раза меньшей, в зависимости от кратности растяжки шкалы).25Использование данного способа градуировки фотометрических шкал фотометров по сравнению с сушествуюшими позволяет сократить время градуировки зв счет простоты...

Номер патента: 706709

Опубликовано: 30.12.1979

Авторы: Бергнер, Моралев, Шумахер

МПК: G01J 1/04

Метки: астрофотометр

...зеркала 3 и йоколиитель, ной фоторегистрирующей системой 9. Обе Фоторегистрирующие системы 8 и 9 предназначены для преобразования модулированного излучения объектов и фонов в соответствующие электри ческие сигналы. Устройство 10 согласованного перемещения предусмотрено дляоптического согласования каналов фоторегистрирующих систем 8 и 9 с соответствующими иэображениями объектов и фонов, создаваемыми оптической Системой 1. Согласование перемещения необходимо при сравнительной фотометрии объектов, находящихся на различном удалении друг от друг.Работает астрофотометр следующим образом.Прй синхронном фотометрировании объекта в условиях сильной фоновой засветки в двух спектральных полосах, излучение объекта и фона...

Номер патента: 708169

Опубликовано: 05.01.1980

Авторы: Гаврилов, Телегина, Частов

МПК: G01J 1/04

Метки: излучения, измеритель, лазерного, поперечного, размера, сечения

...окно выполнено в виде клина.Кювета заполнена нематическим жидким кристаллом 15. При подаче напряжения на электроды нематический жидкий кристалл при температуре ниже температуры фазового перехода становится непрозрачным за счет интенсивного рассеяния. Если температура кристалла превысит температуру фазового перехода, то рассеяние исчезает и кристалл становится прозрачным.Блок индикации работает следующим образом.До прихода импульса нематический жидкий кристалл теплового приемника находится в режиме динамического рассеяния и сигнал фотоприемника по зондирующему свету равен нулю. После прихода импульса часть жидкого кристалла, нагреваясь выше температуры фазового перехода, становится прозрачной и зондирующий свет, отразившись от зеркала,...

Номер патента: 709956

Опубликовано: 15.01.1980

Авторы: Казанджан, Тарасов

МПК: G01J 1/04

Метки: исследования, кювета, отражения, расплавов, спектров

...а донная часть второй полОстисоединена капилляром с первой полостью через открытую сторону,На чертеже показана кювета, состоящая из первой полости 1 с дном 2,второй полости 3 с дном 4, капилляра 5, патрубка б, карманчиков 7 подтермопары. На чертеже также показаныпечь 8, зеркала 9, направляющие пучоксвета на расплав 10.Исследуемое вещество поступаетво вторую закрытую полость 3 послепродувки ее инертньм газом через патрубок б. После расплавления веществапутем создания избыточного давленияв полости 3 расплав поступает по капилляру 5 в первую открытую полость709956 Формула изобретения ФФ йю исапниика ищуенияу Цц к решгратОру излуцениР Ии этны 873Составитель М. Дедловскийедактор И, Шубина Техред Н,Бабурка Корректор Е, П 751/45 Зак...

Номер патента: 714168

Опубликовано: 05.02.1980

Авторы: Журков, Рогожин, Родионов

МПК: G01J 1/04

Метки: исследований, оптических

...квантов излучения и тем.ператур, в результате которых обеспечивается многоканальная диагностика оптических параметров образца. 7141 рез вентйль 6, Для отвода газообразного хлад агента служит штуцер 7.Камера для образца выполнена в виде пра. вильной шестигранной призмы с окнами 5 в форме прямоугольников со скругленными углами, Окна прикреплены к граням кюветы посредством компенсирующей пленки 8. Шту.цер 9 для ввода хладагента расположен горизон. тально в нижней части камеры и состыкован "с "Йгревательно-исйарительной системой, Обра. 1 О зец вводится в камеру через уплотнение (на.пример, резиновое) 10,Нагревательно-испарительная система содержит уплотнение 11, нагреватель-регулятор 12 15 и тройник 13, Вакуумирование осуществляется...

Номер патента: 714169

Опубликовано: 05.02.1980

Авторы: Набойкин, Пешков

МПК: G01J 1/04

Метки: коммутации, потоков, световых

...контрольного луча ипотока актнвирующего излучения, оси которыхсопряжены с осью отверстия при вращенийстолика,На фиг.,1 изображен общий вид устройствав осевом сечении; на фиг. 2 - сечение устройства по А.А.Устройство для коммутации световых потоков содержит вращающийся столик 1 с высту.лом, в котором выполнено три световых от.верстия (канала) 2, представляющих из себякалиброванные отверстия цилиндрической фор.мы, тщательно зачерненные изнутри. На этомже столике против каждого светового каналазакреплено зеркало- отражатель 3, вращениеэтого столика осуществляется электромотором4, который размещается в корпусе 5, закрытомкрышкой 6, В крышке выполнено два входные7 и 8 и выходное 9 и 10 окна соответственнодля контрольного и...

Номер патента: 715943

Опубликовано: 15.02.1980

Авторы: Бабудаев, Воробьев, Медведев, Плотников, Розум

МПК: G01J 1/04

Метки: микроизображением, пленок, просмотра

...с радиу.сом окружности, с которой поступил сигналоб отсутствии изображения; блоком установкикратности увеличения 7, например, путем перемещения узла крепления пленки, оптическойсистемы н источника светв 1 устанавливаетсятакал кратность увеличения микроизобракения,что размеры увеличенного микроизображенияограничиваются окружностью максимального,радиуса, на которой расположено максималь.нов число фотодатчиков,Во втором цикле производится непосред.ственно обработка информации с рентгеновскойпленки. В плоскости экрана 2 на концентричвских окружностях расположен набор фотодат чиков 3, управляемых коммутатором 4 так что каждая последующая окружность на ко. торой расположены фотодатчики, подключает ся Одновременно с запуском развертки...

Номер патента: 723390

Опубликовано: 25.03.1980

Автор: Проценко

МПК: G01J 1/04

Метки: абсолютных, измерений, фотометрический, шар

...позволяет проводить прямые измерения коэффициентов от,ражения с уменьшением погрешности, т.е.позволяет определять коэффициенты отражения различных объектов с повыаенной точностью.формула изобретенияфотометрический шар для абсолют ных измерений с отверстием для образца, содержащий фотоприемник, о т л и ч а ю щ и й с я тем, что, с целью повышения точности измерений, в него введено двухстороннее перекидывающееся зеркало,а фотоприемник установлен так, что часть его чувствительной площадки д Я освещена отраженным от образца излучением,причем Ро С где Я - площадь чувствительнойплощадки фотоприемника;коэффициент отражениявнутренней поверхностишара;1эффективный коэффициентотражения внутреннейповерхности шара. Источники...

Номер патента: 724936

Опубликовано: 30.03.1980

Авторы: Таубкин, Тимофеев, Фролов, Хабаров

МПК: G01J 1/04

Метки: фотоприемное

...2 с входным окном 3. На верхней полке держателя 1 расположен фоточувствительный элемент 4; а на двухбоковых поверхностях стевки двутавра установлены платы предусилителя б, Для соединения фоточувствительного элемента 4 с предусилителем Б используются проходные изоляторы б, а для,соединения предуоилителя с внешними цепями исполь-, зуются герметичные вводы 7. Окончательная герметизация фотоприемного устройства осуществляется с помощью сварки держателя с юрышкой.724936 4 Составитель В. ТраутТехред А. Камышииков Н РедактоФУЯЮМНВЙЖУФФ "Ъ: -" , . , иЗаказ 23ЧПОЧ-ычюеМюмм м м Керректор , С,яда 5/334Изд. Ъй 225 Тираж 729оиск Государственного комитета СССР. по делам изобре113035 Москва, Ж-ЗЬ, Раушская наб., д. 4/5 Подписное и открытий Тийхарьк....

Номер патента: 724937

Опубликовано: 30.03.1980

Авторы: Леонов, Соминский, Трубач

МПК: G01J 1/04

Метки: прибор, фотометрический

...установлен шток 21 с профильным пазом 22. Шток 21 снабжен роликом 23, входящим в паз 24 кулачка 5. Кроме того, устройство содержит ролик 25, рычаг 26, затвор 27, пружину 28, датчик 29 и кювету 30, Шток 21 в своем нижнем положении воздействует на датчик 29. Пружина 28 прижимает к штоку 21 ролик 25 рычага 26. Рычаг 26 верхним концом взаимодействует с затвором 27,Камера работает следующим образом.При включении электродвигателя 1 через конические шестерни 2 и 3 вращение передается на вал 4, кулачок 5, водило 6 и кулачок 8. Кулачок 5 прп вращении перемещает по своему пазу 24 ролик 23 и соединенный с ним шток 21. Шток 21, двигаясь вниз, опускает кювету 30 нз отверстия 16 диска-держателя 15 через затвор 27 в кюветную шахту 20. После...

Номер патента: 724938

Опубликовано: 30.03.1980

Авторы: Веребская, Дятлов

МПК: G01J 1/04

Метки: измерений, кювета, проточная, фотометрических

...засветок и упрощение конструкции.Поставленная цель достигаетс кювету введены эластичные ла новленные на входном и выходи кюветы.На чертеже изображена предлагаемая кювета.Кюветами окнамт 3 содержит корпус 1 с оптически-2, эластичные светонепроницаемые кольца 3, наборы эластичных, например резиновых, светонепроницаемых ламелей 4, укрепленных на корпусе при помощи рамки 5. Жесткость одной из кромок ламелей увеличена, например, за счет увеличения ее толщины или подворачпвания этой кромки. Эластичность самой ламели может регулироваться натяжением ее перед креплением рамки к корпусу.При движении кюветы (прибора) вверх на верхний ряд ламелей и соответственно на нижний давит жидкость, под действием которой менее жесткие кромки растягиваются...

Номер патента: 735932

Опубликовано: 25.05.1980

Авторы: Александров, Алексеева, Колядин, Лебедев, Сомсиков

МПК: G01J 1/04

Метки: камера, фотометрическая

...2. - то же, вариант.Камера содержит входную диафрагму .1, первый отражатель-основное сферическое зеркало 2 и дополнительное сферическое зеркало 3, установленные на35продольной оси 00 камеры и имеющие .одинаковые радиусы кривизны, второйотражатель-призму 4, две.смежныхграни которой являются зеркалами 5и 6 камеры, столик-держатель 7 образца 8, выходную диафрагму 9 и систему 10 для отсчетного положениясферического зеркала 3, вь 1 полненную, на.пример, в виде шкалы, закрепленной накорпусе камеры, и индекса, связанного с зеркалом 3, При этом сферическое:.зеркало 3 имеет возможность перемещения в направлении продольной оси00, т.е. может устанавливаться и фиксироваться на различных расстояниях "от призмы 4.Если в спектрофотометре,для которого...

Номер патента: 741064

Опубликовано: 15.06.1980

Авторы: Долидзе, Карабегов, Комраков, Мчедлишвили, Погосов, Хуршудян

МПК: G01J 1/04

Метки: двухлучевой, фотометр

...9, Измерительное устройство 10 регистрирует электрические сигналы с фотоприемников, и по изменению этих сигналов, пропорциональных поглощению света в кюветах, судят о концентрации измеряемого компонента.Гидравлические соединения 8 камер кювет обеспечивают прохождение. сравнительной жидкости сначала через основную камеру 5 сравнительной кюветы 4, а потом - через вспомогательную камеру б рабочей кюветы 3, а измеряемая жидкость проходитсначала основную камеру .5 рабочей кюветы 3, а потом - вспомогательную камеру б сравнительной кюветы 4. За счет этого добиваются идентичности прохождения гидравлического тракта, а свето. вые лучи проходят различные пути в сравнительной и изьаряемой жидкостях,Световой поток, падающий на первый Фотоприемник,...

Номер патента: 746205

Опубликовано: 05.07.1980

Автор: Дедловский

МПК: G01J 1/04

Метки: многослойного, параметров, стекловолокна

...ввиде шара диаметром не более 3 мм,снабженного коническим гнездом суглом конуса У0,1 О/д,где О - максимальный диаметр волокна,д в минимальн диаметр волокна.На чертеже представлена принципиальная схема устройства.Устройство содержит источник света1, держатель 2 волокна 3 и регистрирующий приемный элемент 4. Держатель2 выполней в,виде шара из фторопластадиаметром не более 3 мм, причем вшаре выполнено коническое гнездо 5с углом конуса Ч Й 01 О/дгде О - максимальный диаметр волокна,д - минимальный диаметр волокна.Устройство работает следующим образом.В шаре непосредственно перед процессом измерения иглой с углом заточки т" выдавливают коническое гнездо746205 формула изобретения Составитель В.ТраутРедактор Н.Воликова Техред М. Кузьма...

Номер патента: 750288

Опубликовано: 23.07.1980

Авторы: Зеге, Кацев

МПК: G01J 1/04

Метки: диффузного, коэффициента, отражения

...агссов р равено(2)Соответственно коэффициент Й диффузного отражения при диффузном освещении равен)0,4; )о ) 0,4; сР 7 0,3.Из формул (1)-(27 видно, что освещая образец и эталон по нормали к поверхности ( )д = 1) и регистрируя интенсивность отраженногр излучения 38 и Зэг под Углом Чможно определить коэффициент диффузного отражения образца при освещении по нормали по формулеФГ=Г ( / 112 соЗЧ,оо зтЗ .l(4)Из формул (1) - (2) видно, что ту же величину Г 8 можно определить по той же формуле (4), если освещать .образец и эталон направленным пучком света под углом Ч к нормали, а регистрировать интенсивности отраженного излучения 3 6 и 3 по нормали х поверхности.О о 6 (Ро) = (г) а й =0,77.Использование предлагаемого технического решения по...

Номер патента: 767556

Опубликовано: 30.09.1980

Авторы: Афонин, Воскресенский

МПК: G01J 1/04

Метки: фотометр

...усилия и вычитания сигналов (на чертеже не показаны).Все эти элементы помещены в герметичный контейнер 14, с защитными иллюминаторами 15-17, Снаружи контейнерарасположены Средства для заглубления 18, для буксировки 19 устройства ниже водной поверхности 20 ирезистор 21.Фотометр работает, следующим образом.Пучбк света от монохроматическогоисточника 1 направляется через защитный иллюминатор 16 в воду. Свет обратно рассеянный частицами, находящимися в исследуемом объеме 7, улавливается приемными коллимирующими системами 3 и 4 и направляется в диафрагму 11, за которой установлен Фотоприемник 12. Оптические оси приемныхлучей 5 и 6 пересекаются в воде соптической осью пучка 2 под углом 8при этом длина хода лучей 5 и 6 в воде"различна и равна...

Номер патента: 767558

Опубликовано: 30.09.1980

Авторы: Ольховский, Пьянков, Тычкин, Царюк, Юдин

МПК: G01J 1/04

Метки: индикатор, температур

...темпе"-ратуры"заполняющая зазор жидкость за кипает, что приводит к повышению давления внутри межлинзового объема илинза Френеля 2 прощелкивает в положение, показанное на фиг. 2. В данном состоянии устройство оптическираскомпенсировано и пучок света рассе-ивается, что служит сигналом опасногоповышения температуры. Появление дыматакже способствует рассеиванию света,При снижении температуры до безо"йасйогоуровйя"давлейие вмежлйнэбвомобъеме падает и оболочка возвращаетсяв исходное положение.Несколько таких индикаторов, расставленных йа одной прямой, просвечиваются лучом, например, лазерным. Лучрегистрируется фотоприемником, Срабатывание хотя бы одного индикатора, атакже появление дыма на пути луча приводит к ослаблению светового потокана...
