G01F 23/24 — путем измерения сопротивления резистора, изменяющегося за счет контакта с проводящей жидкостью
Электроконтактный уровнемерэлектропроводной жидкости
Номер патента: 800662
Опубликовано: 30.01.1981
Автор: Шпилевой
МПК: G01F 23/24
Метки: жидкости, уровнемерэлектропроводной, электроконтактный
...диодных мостов, атакже третий диодный мост, выходкоторого соединен со входом светоиэлучающего диода каждого оптрона через контакты реле управления.Введение оптронов в уровнемерпозволяет электрически изолироватьвысоковольтный тракт управления двиВНИ Тир Зак3 0397/ дписн гателп от низковольтного измерительного тракта (электрода), т.е. устранить гальваническую связь между ни" ми, что значительно повысит безопасность эксплуатации уровнемера.На чертеже представлена принципиальная схема для измерения уровня, пульпы в камере щелевого расходомера.Уровнемер содержит электрод 1, соединенный с кабель-тросом 2, барабан 3, кинематически связанный с реверсивным электродвигателем 4 и сис- О тему управления, включающую тарнсформатор 5 питания,...
Сигнализатор уровня
Номер патента: 832345
Опубликовано: 23.05.1981
Авторы: Захаров, Кириченко, Колосов, Панин, Рукас
МПК: G01F 23/24
Метки: сигнализатор, уровня
...19 и 20.Сигнализатор работает следующим об разом.В начальный период эксплуатации устройства оседание пыли на изоляторах датчика невелико. В этих условиях еще достаточно эффективно действует охранное кольцо 5, а на чувствительность сигнализатора уровня существенное влияние оказывают лишь две утечки: между электродом датчика и охранным кольцом и между охранным кольцом и корпусом технологического сосуда. Стабилизация чувствительности 20 сигнализатора при изменении этих утечек в широком диапазоне осуществляется параметрическим стабилизатором и резистивным делителем, образованным резисторами 11 и 12.В процессе дальнейшей эксплуатации сигнализатора уровня слой электропроводной пыли на изоляторах датчика увеличивается, эффективность действия...
Устройство для измерения среднего уровняжидкости
Номер патента: 836530
Опубликовано: 07.06.1981
Авторы: Гордиенко, Скляр, Шкарапута
МПК: G01F 23/24
Метки: среднего, уровняжидкости
...со счетчиком импульсов б.Устройство работает следующим образом.Мерную иглу 1 устанавливают в заданную точку водного потока или сосуда, где необходимо измерить средний уровень колеблющейся поверхности.Расположение мерной иглы относительно водной поверхности приведено на фиг.2, кривая 7. Мерная игла, касаясь воды, создает импульсное изменение сопротивления в электрической цепи, со стоящей из мерной иглы, источника напряжения и электропроводящей жидкости. В цепи образуются импульсы тока, которые показны на фиг. , кривая 8.Длительность импульсов определяетсЯ Щ временем контакта иглы с жидкостью.Амплитуда импульсов зависит от величины сопротивления цепи, в частности от изменения переходного сопротивления, вызванного явлением электролиза и...
Сигнализатор уровня
Номер патента: 838380
Опубликовано: 15.06.1981
Автор: Кузнецов
МПК: G01F 23/24
Метки: сигнализатор, уровня
...датчика,При нормальной работе на выходепорогового элемента 4 образуется единичный сигнал. В качестве элемента 4может быть использован, например,триод, включенный в ключевом режиме. Смещение триода осуществляется делителем напряжения на сопротивлениях й и , входящих соответственно в усилитель 3 сигнала и элемент 4,В качестве логического элементаИ-НЕ 5 может быть использована,например, стандартная интегральная 15схема К 1 ЛБ 553.Работа предлагаемого сигнализатора заключается в том, что при допустимом уровне контролируемой среды, например, воды в барабане судово-;щго котла, когда электродный датчик 2оголен и нет контакта с электропроводной средой, на входе усилителя 3сигнала уровня появляется нулевойсигнал. После двойного...
Устройство для измерения уровня электропроводной жидкости
Номер патента: 879311
Опубликовано: 07.11.1981
Автор: Белоусов
МПК: G01F 23/24
Метки: жидкости, уровня, электропроводной
...на базу транзистора Т 1 через датчик уровня и резистор Й 4 подается отрицательное напряжение, электронные выключатели Т 1, Т 2 открываются и течет однополупериодный вто рого полупериода ток по цепи: плюс, транзистор Т 4, диод Д 1, обмотка возбуждения исполнительного механизма ИМ, диод Дб, минус. Исполнительный механизм поднимает датчик вверх. Таким образом, если сопротивление датчика велико, исполнительный механизм опускает датчик, если сопротивление датчика мало, поднимает датчик. Но есть определенная велйчина сопротивления датчика, прн которой одинаковы однополупериодные напряжения электронных выключателей разных полупериодов, и датчик стоит на месте, Практически такое положение наступает при касании электродами поверхности воды, т,е....
Сигнализатор уровня
Номер патента: 879312
Опубликовано: 07.11.1981
Авторы: Горбатенко, Розенфельд
МПК: G01F 23/24
Метки: сигнализатор, уровня
...тока источник питания 4, соединенный последовательно с нагрузкой2, подключен через диодный мост к тиристору 1, Все остальные соединения выполнены аналогично фиг. 1.Схема работает следующим образом.При отсутствии жидкости датчик 5 разомкнут, тиристор 1 заперт и чу рез нагрузку 2 тока нет. При достижении жидкостью контролируемого уровня, замыкаются через жидкость электроды датчика 5 и по цепи : источник питания 6, датчик 5, диодный мост 3,:переход " управляющий электрод-катод" тиристора 1 протекает ток, при этом через датчик протекает переменный ток, через управляющий электрод тиристора - двухполупериодный выпрямленный ток, через нагрузку - постоян 40 ный ток или переменный в зависимости от соединения по схемам, изображенным на фиг. 1...
Датчик уровня электропроводной жидкости
Номер патента: 901832
Опубликовано: 30.01.1982
Авторы: Алексеев, Пергунов, Половнев, Ушаков
МПК: G01F 23/24
Метки: датчик, жидкости, уровня, электропроводной
...верхний - датчиком 8 (при необходимости контроля промежуточных уровней соответственно устанавливаетпромежуточные датчики по числууровней). В нижнем основании емкости 9 установлен дополнительный электрод 10. Датчики 7 и 8 и электрод 10электрицески связаны с блоком управления 11.В процессе наполнения емкости 9абразивной суспензией уровень жидкости поднимается, достигает нижнего основания отверстия 5 датцика7 нижнего уровня. Суспензия проникает в полость отвертсия 5 и начинает вытеснять из нее воздух черездросселирующий канал 6 и полость отверстия 4. При достижении суспензией электрода 3 замыкается электрическая цепь, образованная электро-,дом 3 нижнего датчика 7, дополнительным электродом О, блоком 11, управления и электрическим...
Датчик для измерения параметров пленочного течения жидкостей
Номер патента: 934232
Опубликовано: 07.06.1982
МПК: G01F 23/24
Метки: датчик, жидкостей, параметров, пленочного, течения
...8, замыкает электроды 1 и 5. При измерении толщины пленки жидкости электроды 1 и 5 при помощи проводников 2 и 6 подключаются к источнику питания, например генератору стандартныхсигналов, через первый регистрирующий прибор - миллиамперметр или осциллограф (не показан). Величина тока, протекающего через первый регистрирующий прибор, зависит от толщины пленки и электропроводности жидкости. Проводники 6 и 7, выполненные из разнородных материалов и, соединенные между собой на измерительной поверхности 8, подключены к второму регистрирующему прибору (не показан), например потенциометру. По величине термоЭДС, развиваемой 1 О в месте соединения проводников 6 и 7, можно определить температуру пленки жидкости. Зная зависимость проводимости...
Сигнализатор уровня
Номер патента: 951080
Опубликовано: 15.08.1982
Авторы: Боград, Ведерников, Гельфанд, Скороход
МПК: G01F 23/24
Метки: сигнализатор, уровня
...обмотка 10,вторая выходная обмотка 11 магнитногоусилителя,.вторая обмотка возбуждени12 магнитного усилителя, кабель 13, "представляющий линию связи между сигнализатором уровня и датчиком уровня,электрод 14 датчика уровня, охранное кольцо 15 датчика уровня, материал 16, уровень которого контролируется. 1 ОСигнализатор уровня. работает следующим образом.В обмотки возбуждения 8 и 12,имеющие одинаковые параметры, включенные встречно-последовательно ипомещенные на боковые керны сердечника, подается переменный ток 18.Создающиеся при этом в боковых кернах магнитные потоки возбуждения Ф 8и Ф 81 в центральном керне направлены встречно, т.е. ФВц = ФВ ++Ф 69 = 0Магнитные потоки Ф 8 и Ф 8 создают ЭДС Е 8 и Е 81 в вйходных обмотках 7 и 11,...
Потенциометрический уровнемер
Номер патента: 970121
Опубликовано: 30.10.1982
Автор: Ищенко
МПК: G01F 23/24
Метки: потенциометрический, уровнемер
...соосно с трубой иотделенного от трубы и корпуса эластичными изоляционными кольцами. 10На чертеже представлена схемапредлагаемого уровнемера.Потенциометрический датчик 1,представляющий собой металлическуютрубу, подключвн концами к балансному потенциометру 2 и одновременно квторичной обмотке понижающего трансформатора 3, первичная обмотка которого соединена с источником переменного напряжения. Соосно с датчиком, установлены изоляционное эластичноекольцо 4, охранный электрод 5, представляющий собой металлическое кольцо,соединенное с подвижным контактомпотенциометра 2, и эластичноеизоляционное кольцо 6, отделяющее охранный электрод от датчика, которыйвместе с охранным электродом и изоляционными кольцами укреплен на...
Двухпозиционное реле уровня
Номер патента: 970122
Опубликовано: 30.10.1982
Автор: Березин
МПК: G01F 23/24
Метки: двухпозиционное, реле, уровня
...генератора 1 импульсов, а выходом - к входам ключей 3 и 4, выходы которых соединяются с общими точкаМи делителей напряжения, и к входам двух элементов 1 О И-НЕ 5 и б.Другие входы двух элементов И-НЕ 5 и б подключаются непосредственно к средней точке делителя напряжения ,цля электроконтактного стержня 7 15 нижнего уровня и через элемент И-НЕ 8 - к средней точке делителя напряжения для электроконтактного стержня 9 верхнего уровня, Электро- контактные стержни 7 и 9 образуют с резисторами 10 и 11 делители напряжения. Выходы элементов И-НЕ 5 и б подключаются к соответствующим входам триггера 12, который через. коммутатор на симисторе 13 подключается к исполнительному элементу 14. Общий электрод 15 подключен к выходу ключа 3.Двухпозиционное...
Сигнализатор уровня электропроводной жидкости
Номер патента: 970123
Опубликовано: 30.10.1982
Авторы: Гуменчук, Сажин, Федосеев, Юрченко
МПК: G01F 23/24
Метки: жидкости, сигнализатор, уровня, электропроводной
...3 и 4 начинаетпроходить ток, который создаетмагнитный поток, направленныйвстречно магнитному потоку, создаваемому током, проходящим черезпервую обмотку 9 электромагнитного дросселя 10, т.е. встречно магнитному потоку, который вызвал наведение вышеуказанной ЭДС во второй обмотке 14. Поэтому при достижении контролируемой жидкостьюэлектродов 2 4 ток, проходящийчерез обмотку 9, мгновенно достигает величины, при которой магнитопровод 11 дросселя 10. входит в ре,жим насыщения, сопротивление обмотки 9 резко уменьшается и колебания генератора 6 срываются, так какпри прохождении большого тока черезвыходную обмотку 7 создается магнитный поток, направленный встечно магнитному потоку обмотки 8 возбуждения, при этом включается исполнительное...
Омический уровнемер
Номер патента: 974133
Опубликовано: 15.11.1982
Автор: Паперно
МПК: G01F 23/24
...установлены электроды 2,покрытые слоемвещества 3, электросопротивление которого больше электросопротивления жидкости, Электроды 2 выполнены в виде двойной цилиндрической спирали с противоположным направлением витков, Уголнаклона витков спирали Ы к поверхности жидкости по высоте емкостивыбран переменным, в зависимости отплощади ее поперечного сеченияи необходимости обеспечения при30 этом высокой точности контроля. Чем974133 Формула изобретения НИИПИ Заказ 8677/55 Тираж 673 Подпис илиал ППП "Патент", г.ужгород, ул.Проектна больше площадь поперечного сечения,тем выше должна быть и чувствитель-ность уровнемера, поэтому угол. ыменьше, чем угол К и угола угол Кз меньше, чем угол о 2Электроды 2 одним своим концом 5подключены к источнику...
Сигнализатор уровня электропроводных сред
Номер патента: 979871
Опубликовано: 07.12.1982
Автор: Лаптев
МПК: G01F 23/24
Метки: сигнализатор, сред, уровня, электропроводных
...и ератора 4 электри- исследуемой средой разрушается при колеференцируюшую 15 баниях поверхности среды,.а поскольку лементы И 6 и 7, сигнал на триггер подается дискретно орные лампы "Уро-, (только в начале подачи импульса воз и "Уровень мень- действия на поверхность среды, т. е.после отрыва нити), то отклонение уровотает следующим об- рф ня фиксируется без указанной погрешностиот вытягивания нити расплава на конце нератора 4 электри- электрода. 1. Сигнализатор уровня электропроводных "сред, содержащий последовательносоединенные электрод с измерительнымреле, а также индикатор, о т л и ч а ющ и й с я тем, что, с целью повышенияточности и надежности контроля уровнявязких сред, в него введены генераторколебаний поверхности срецы,...
Уровнемер для электропроводных жидкостей
Номер патента: 1000769
Опубликовано: 28.02.1983
МПК: G01F 23/24
Метки: жидкостей, уровнемер, электропроводных
...фазометра 4, второй вход которого подключен к однойиз вторичных обмоток. Выводы вторичных обмоток преобразователя подключены к электродам таким образом, что.бы обеспечивалось вращение вектора суммарного тока от электродов к корпусу при увеличении уровня.30В исходном состоянии, т.е. при положении поверхности контролируемой среды ниже электродов, ток в цепи между корпусом технологической емкости и электродами, а следовательно, и ток между корпусом и нулевой точкой звезды вторичных обмоток отсутствует.При подъеме уровня контролируемой среды в технологической емкости до 40 нижнего электрода между электродом .и корпусом протекает ток, замыкающийся через фазометр на нулевую точку преобразователя. По мере повышения уровня в зоне нижнего...
Сигнализатор уровня электропроводных материалов
Номер патента: 1015255
Опубликовано: 30.04.1983
Авторы: Галибин, Данилейко, Матейченко, Прудников, Соломко
МПК: G01F 23/24
Метки: сигнализатор, уровня, электропроводных
...10, диод 11 и резио; тор 12, диод 13, присоединен к линии 4-5 связи. Выход транзисторного усилителя 8 через конденсатор 14 подключен к исполнительному органу.6, зашунтированному диодом 15, включенным согласно с выпрямителем, состоящим из диода 16 и конденсатора 17, подключенного к обмотке переменного напряжения источника 7 питания, которая через балластный резистор 18 присоединена к линии 4-5 связи и через диод 19 подключена к земле. При этом к общей точке соединения резистора 12 и диода 13 с эмиттером транзисторного усилителя 8 подключен конденсатор 20, В коллекторную цепь усилителя 8 включен нагрузочный резистор 21.На входе усилителя формируется разность токов: тока, пропорционального . мгновенным значениям одной полуволны...
Дискретный уровнемер для электропроводных сред
Номер патента: 1044994
Опубликовано: 30.09.1983
МПК: G01F 23/24
Метки: дискретный, сред, уровнемер, электропроводных
...и упрощение схемы уроэнемере.Указанная цель достигается тем,что в дискретном уровнемере дляэлектропроводных сред отрицательныйполюс опорного источника соединенс отводом от эквипотенциальной точки силового источника.Соединенные перемычкой параллель 0 .но опорный источник и часть силового источника представляют собой одинисточник.На фиг.1 и 2 схематично изображено предлагаемое устройство,Уровнемер содержит измерительныеэлектроды 1, установленные по всему диапазону измерения и изолированные от корпуса 2 посредством изоляторов 3, общий защитный электрод 4,индикатор 5 изменения направления тока, источник 6 опорного напряженияи источник 7 силового напряжения,вкдочающий части 7 д и 70 . Измерительные электроды 1 подключены к индикатору 5,...
Устройство контроля заполнения контейнера электропроводным материалом
Номер патента: 1067367
Опубликовано: 15.01.1984
Авторы: Анисимов, Ульянов, Шляхтер
МПК: G01F 23/24
Метки: заполнения, контейнера, материалом, электропроводным
...16 (Фиг,З), эмиттерного повторителя 17.и диода 18. Выход инерционного звена управляющего индикаторной лампой 19, подключен ко вхоСхема 13 (фиг.2) выделения макси-.мума блоков 7 выполнена на диодах 21 и 22 (фиг.З), первый из которых подключен к делителю фсвоего 1 уровня, а второй - к делителю соседнего большего уровня. Эмиттерные повторители 14 блоков 7 выполнены на транзисторах 23 (Фиг.З) .Делители 12 блоков б и 7 (фиг,2) выполнены на резисторах, причем резисторы 24 (Фиг.З) имеют равное между собой сопротивление, а сопротивление резисторов 25 в зависимости от высоты (уровня) расположения соответствующего электро- контактного элемента выбраны, исходя иэ соотношенияО, 11Е -Ор 1- -Где 1:1-(п-.1) - номер уровия 1и - число...

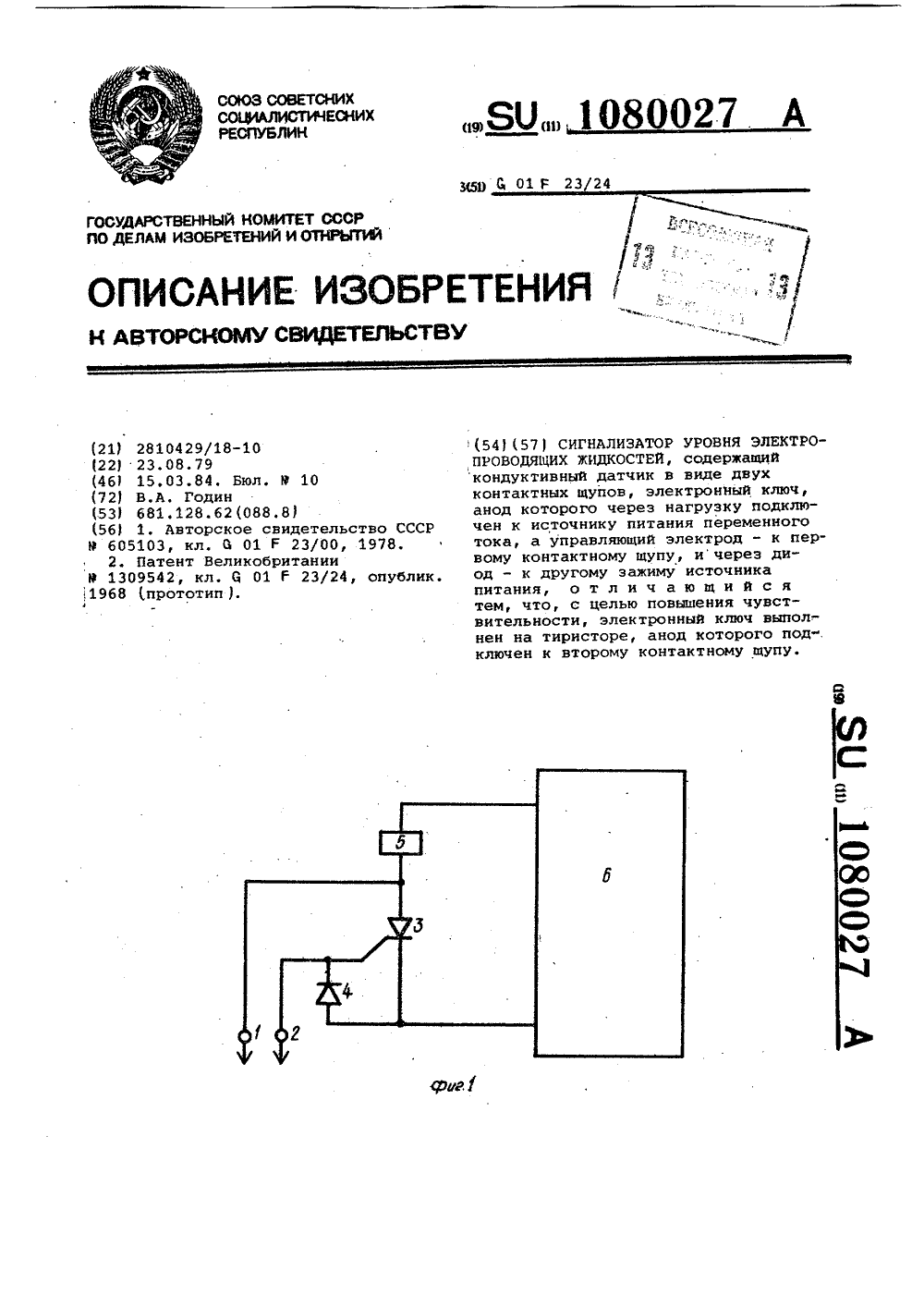

Сигнализатор уровня электропроводящих жидкостей
Номер патента: 1080027
Опубликовано: 15.03.1984
Автор: Годин
МПК: G01F 23/24
Метки: жидкостей, сигнализатор, уровня, электропроводящих
...источнику питания2 3.Однако транзистор, работающий в ре Ожиме ключа, требует прекращающегосятока через управляющий электрод,что вызывает поляризацию в обратномнаправлении и в конечном итогеприводит к снижению чувствительности.45Цель изобретения - повышениечувствительности.Цель достигается тем, что в сигнализаторе, содержащем кондуктивныйдатчик в виде двух контактных щупов,электронный ключ, анод которого черезнагрузку подключен к источнику питания переменного тока, а управляющийэлектрод - к первому контактномущупу, и через диод - к другому зажиму источника питания, электронныйключ выполнен на тиристоре, анод которого подключен к второму контактному щупу.На фиг. 1 изображена принципиальная электрическая схема сигнализатора уровня, на...
Уровнемер
Номер патента: 1093906
Опубликовано: 23.05.1984
Авторы: Епифанов, Львович, Радкевич, Суздаль
МПК: G01F 23/24
Метки: уровнемер
...Текущая результирующач информация 11 п счетчика 10 в каждый цикл работы бло" 3 10ного сигнала,О 0 п генератора 6. Сдвигфазы преобразуется в число импульсовпреобразователем 7 фазового сдвигаи через коммутатор 9, управляемыйблоком 8 синхронизации, поступаетна реверсивный счетчик 10. При этомреверсивный счетчик 10 вначале сбрасывается импульсом блока 8 синхронизации, а затем, в момент времени.Ф.,определяемый импульсом напряженияс выхода блока 8 синхронизации, всчетчик 10 вводится информация о величине фазового сдвига аЧ по входу"+" и в момент времени , такжеопределяемый импульсом напряженияс выхода блока 8 синхронизации, информация в счетчик 10 вводится повходуТаким образом 1 результйрующейинформацией /Ч в счетчике 10 является...
Устройство для измерения уровня материала во вращающихся агрегатах
Номер патента: 1101683
Опубликовано: 07.07.1984
Авторы: Бендик, Вейцман, Светлицкий
МПК: G01F 23/24
Метки: агрегатах, вращающихся, уровня
...формирователь 11 управляющего сигнала, блок 12 управления коммутатором, электронный секундомер 13и вторичный прибор 14.Устройство работает следующим образом.Сигнал с чувствительного элемента 1 усиливается усилителем 4 и детектируется выпрямителем 5. С выпрямителя 5 сигнал одновременно поступает на формирователь 6 инверсного сигнала и коммутатор 7.Пусть состояние коммутатора 7 таково, что на выхбд запоминающего устрой-,ства 8 поступает сигнал с выходавыпрямителя 5, а чувствительный элемент находится под слоем материала.Запоминающее устройство 8 фиксирует максимальное значение сигнала,поступающего на его вход. Пока чувствительный элемент находится под слоемматериала на компаратор 9 поступаютодинаковые сигналы и на его выходесигнала нет,...
Двухпозиционное реле уровня
Номер патента: 1111032
Опубликовано: 30.08.1984
Авторы: Березин, Бершаков, Радзиховский
МПК: G01F 23/24
Метки: двухпозиционное, реле, уровня
...20 и 21, эмиттеры которых соединены с общим электродом 1 и с выходом транзисторного ключа 12, а базы - со счетным входом третьего триггера 22, и третий элемент И 23, инверсный вход которого подключен к Э-входу, а прямой - к К-входу третьего триггера 22.Двухпозиционное реле уровня работает следующим образом. Импульсы с выхода генератора импульсов 11 поступают на вход одновибратора 10, формирующего короткие импульсы. Каждый импульс с выхода одновибратора 10 опрокидывает триггер 15 в состояние, противоположное предыдущему. Так как исходное состояние .этого триггера нулевое, то на выходе первого элемента И 16 присутствуют лишь етные импульсы одновибратора 10, а на выходе второго элемента И 17 - только нечетные. С выхода элемента ИЛИ 19 к...
Датчик сигнализатора уровня
Номер патента: 1113678
Опубликовано: 15.09.1984
Авторы: Галибин, Матейченко, Прудников
МПК: G01F 23/24
Метки: датчик, сигнализатора, уровня
...увлажнением, как со стороны контактной поверхносги сыпучего материала, так и со стороны присоединитель- ного кабеля. Со стороны контактной поверхности контролируемого материала это обеспечивается путем выполнения защитного электрода в виде охранного кольца, который охватывает измерительный электрод и отводит токи утечки. Со стороны присоединительного кабеля помехозащита от токов утечки осуществляется путем герметизации крышки, закрывающей полость, в которой установлены элементы присоединения кабеля к измерительному и охранному электродам и герметизации вводного устройства 3.Однако такое конструктивное решение обеспечивает помехозашиту от токов утечки лишь частично, так как в процессе эксплуатации датчика резиновые уплотнительные...
Датчик уровня электропроводящей жидкости
Номер патента: 1116321
Опубликовано: 30.09.1984
Авторы: Гусев, Ярмоленко, Ястребцев, Ястребцов
МПК: G01F 23/24
Метки: датчик, жидкости, уровня, электропроводящей
...охваченной слоем ди-. электрика, электрод подложки, затвор, образованный электропроводящей жидкостью, первый источник питания, . включенный между электродом подложки и затвором, и второй источник питания, подключенный к стоку и истоку и последовательно соединенный с регистрирующим прибором 131 .Недостатками известного датчика являются нелинейность выходной статической характеристики, связанной с неравномерностью тока в канале между электродами и влиянием сопротивления резистивных областей стока и истока, и непостоянство чувствительности. Цель изобретения - повышение линейности выхоцной характеристики и обеспеченн постоянства чувствительности во всем диапазоне измене.ний уровня жидкости,Поставленная цель достигаетсятем, что в...
Дискретный уровнемер
Номер патента: 1125474
Опубликовано: 23.11.1984
МПК: G01F 23/24
Метки: дискретный, уровнемер
...моста 2 поданвыход генератора 10 переменного напряжения, частота которого принимается такой, чтобы обеспечить прохождение порядка 10-ти периодов частотыза время изменения уровня на одноделение частоты за время измененияуровня на одно деление шкалы; Дляизмерения морского волнения это составляет .около 10 кГц для деления шкалы 10 з м,В состав блока 3 формирования выходного сигнала входят фазовый дискриминатор 11 включенный на выходемоста 2 и соединенный по входу также с генератором 10, а по выходус переключаталем 12. Фазовый дискриминатор 11 служит для формирования импульсного сигнала в момент изменения Фазы сигнала с выхода моста относительно опорного сигнала с генератора 10, соответствующего моменту прохождения поверхностью...
Электроконтактный уровнемер
Номер патента: 1129498
Опубликовано: 15.12.1984
Авторы: Розора, Рубинковский
МПК: G01F 23/24
Метки: уровнемер, электроконтактный
...1, состоящее из винта 3, реверсивного электропривода 4, выходной вал которого соединен с винтом 3, и направляющих 5, конечный выключатель 6 верхнего положения электрода 1, приводимый в действие перемещающейся по винту 3 пластиной 2 с помощью элемента 7) закрепленного на ней, блок 8 питания цепи электрод-расплав, электронное реле 9 уровня, блок 10 управления, преобразователь 11 линейного перемещен)я в напряжение дифференциально-трансформаторного типа с подвижным элементом 12, устройство 13 коррекции ошибки измерения,обусз 129ловленной уменьшением размеров измерительного электрода 1 в процессеего обгорания, вторичный прибор 14 .и устройство 15 фиксации базовогоположения пластины 2 и электрода 1.Преобразователь 11 закреплен вер...
Устройство контроля уровня электропроводных сред
Номер патента: 1137319
Опубликовано: 30.01.1985
МПК: G01F 23/24
Метки: сред, уровня, электропроводных
...к одному полюсу источника 1 и к выходу порогового устройства на транзисторе 10.1Эмиттер транзистора 10 подключен к другому полюсу источника 1 и через опорный резистор 11 соединен с вторым измерительным электродом (корпусом), к которому через стабилитрон 12 подключена база транзистора 10, Вход измерительного блока 3 зашунтирован нелинейным элементом 13 с двухсторонним ограничением сигнала, в.качестве которого использован варистор (или стабилитрон), Вход измерительного блока. 3 соединен с его выходом через избирательный фильтр 14 низких частот. Сопротивление 15 слоя пыли на датчике между измерительным" электродом 5 и охранным кольцом б шунтирует вход измерительного блока 3, а сопротивление 16 слоя пыли между охранным кольцом 6 и...
Сигнализатор уровня электропроводных сред
Номер патента: 1142736
Опубликовано: 28.02.1985
МПК: G01F 23/24
Метки: сигнализатор, сред, уровня, электропроводных
...на срабатывание, магнитный усилитель 6 и датчик 7 уровня, погруженный в технологический сосуд 8.Магнитный усилитель 6 имеет рабочук обмотку 9, обмотку 10 обратной связи, обмотку 11 смещения и две обмотки управления 12 и 13. Датчик 7 выполнен в виде рабочего электрода и имеет охранное кольцо 14. Рабочий электрод и охранное кольцо 14 подключены к источнику питания 4 с искробезопасным выходом через обмотки управления 12 и 13 соответственно Обмотки управления включены встречно, и создаваемый ими магнитный поток определяется разностью токов управления.Обмотка 10 жесткой положительной внешней обратной связи обеспечивает получение релейной характеристики магнитного усилителя 6, т.е, его работу в режиме бесконтактного магнитного...
Индуктивный аналоговый уровнемер для жидких металлов
Номер патента: 1143981
Опубликовано: 07.03.1985
Авторы: Алексеева, Анисимов, Козлов, Хлебинский, Шмигора
МПК: G01F 23/24
Метки: аналоговый, жидких, индуктивный, металлов, уровнемер
...чехла и измеряемой среды, сигнальная обмотка индуктивного преобразователя эашунтирована сопротивлением, величина которого находится в определенном соотношенин с параметрами датчика.,В ряде случаев между обмотками индуктивных преобразователей помимо индуктивной связи существует паразитная емкостная срязь. Наличие такой 25 связи приводит к распределению тока возбуждения между питающей и сигнальной обмотками, т.е. часть тока возбуждения протекает по сигнальной обмотке, а следовательно, вызывает падение напряжения на ней,В результате такого распределения токов выходной сипнал преобразователя содержит помимо полезного сигнала, несущего информацию о положении35 границы раздела двух сред, паразитную составляющую, зависящую от величины...
Устройство для определения положения границы раздела фаз жидкость-газ
Номер патента: 1143982
Опубликовано: 07.03.1985
Авторы: Григорьев, Исламов, Логвиненко, Смородинов
МПК: G01F 23/24
Метки: границы, жидкость-газ, положения, раздела, фаз
...образом.В исходном состоянии ТЭ 2 питаетсятоком измерительной мощности от управляемого источника 1 тока, и егосопротивление Й (Т) характеризуеттемпературу контролируемой среды(фиг.2 е,б). Падение напряжения наТЭ 0(Т) = Р (Т) 1 через дифференциальный усилитель 3, который осуществляет функцию согласования импедансов и подавления синфазной помехи, поступает на интегратор 4 иинтегрируется за интервал времени,равный 100 периодамтактовой частоты таймера 8 (фиг.2), Значение интервала равно оПо истечении этого времени таймер 8 включает ток на перегревающее значение мощности, в результате чего термометрический параметр приобретает новое значение (фиг. 2 Й:Я=й,(Т ьй.В этот же момент блок 7 управления по сигналу таймера 8 переключает знак...
