Сигнализатор уровня электропроводящих жидкостей

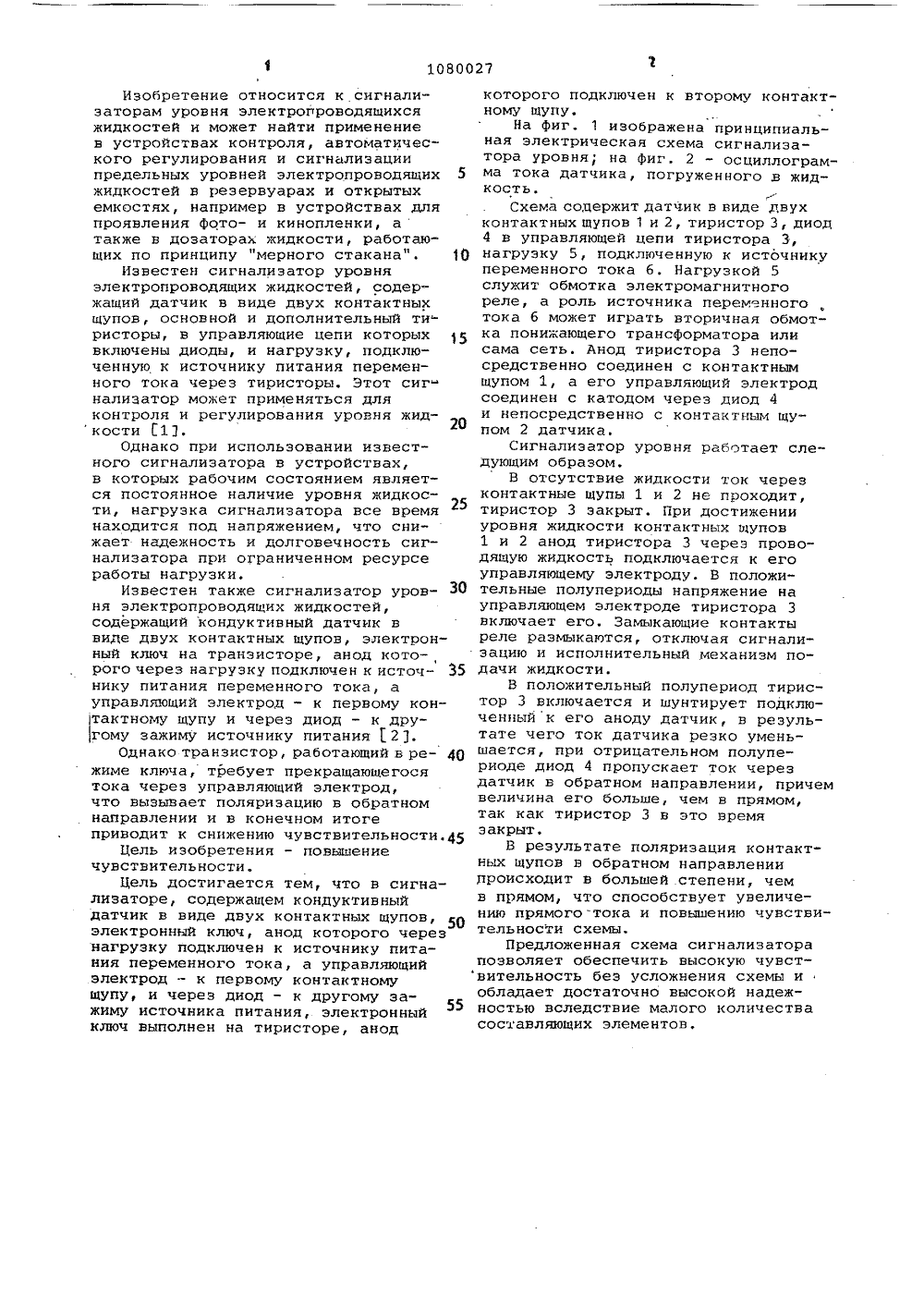

СОЮЗ СОВЕТСКИХаОИЦИлаеснииРЕСПУБЛИН ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙОПИСАНИЕ ИЗОБРЕТЕНИЯ Ш(54)(57) СИГНАЛИЗАТОР УРОВНЯ ЭЛЕКТРОПРОВОДЯЩИХ ЖИДКОСТЕИ, содержащийкондуктивный датчик в виде двухконтактных щупов, электронный ключ,анод которого через нагрузку подключен к источнику питания переменноготока, а управляющий электрод - к первому контактному щупу, ичерез диод - к другому зажиму источникапитания, о т л и ч а ю щ и й с ятем, что, с целью повышения чувствительности, электронный ключ выполнен на тиристоре, анод которого под".ключен к второму контактному щупу.Изобретение относится к сигнализаторам уровня электропроводящихсяжидкостей и может найти применениев устройствах контроля, автоматического регулирования и сигнализациипредельных уровней электропроводящих 5жидкостей в резервуарах и открытыхемкостях, например в устройствах дляпроявления Фото- и кинопленки, атакже в дозаторах хидкости, работающих по принципу "мерного стакана". 10Известен сигнализатор уровняэлектропроводящих жидкостей, содержащий датчик в виде двух контактныхщупов, основной и дополнительный тиристоры, в управляющие цепи которыхвключены диоды, и нагрузку, подключенную к источнику питания переменного тока через тиристоры. Этот сигнализатор может применяться дляконтроля и регулирования уровня жид кости 13.Однако при использовании известного сигнализатора в устройствах,в которых рабочим состоянием является постоянное наличие уровня жидкости, нагрузка сигнализатора все времянаходится под напряжением, что снижает надежность и долговечность сигнализатора при ограниченном ресурсеработы нагрузки.Известен также сигнализатор уров- ЗОня электропроводящих жидкостей,содержащий кондуктивный датчик ввиде двух контактных щупов, электронный ключ на транзисторе, анод которого через нагрузку подключен к источнику питания переменного тока, ауправляющий электрод - к первому кон тактному щупу и через диод - к другому зажиму источнику питания2 3.Однако транзистор, работающий в ре Ожиме ключа, требует прекращающегосятока через управляющий электрод,что вызывает поляризацию в обратномнаправлении и в конечном итогеприводит к снижению чувствительности.45Цель изобретения - повышениечувствительности.Цель достигается тем, что в сигнализаторе, содержащем кондуктивныйдатчик в виде двух контактных щупов,электронный ключ, анод которого черезнагрузку подключен к источнику питания переменного тока, а управляющийэлектрод - к первому контактномущупу, и через диод - к другому зажиму источника питания, электронныйключ выполнен на тиристоре, анод которого подключен к второму контактному щупу.На фиг. 1 изображена принципиальная электрическая схема сигнализатора уровня, на фиг, 2 - осциллограмма тока датчика, погруженного в жидкость.Схема содержит датчик в виде двухконтактных щупов 1 и 2, тиристор 3, диод4 в управляющей цепи тиристора 3,нагрузку 5, подключенную к источникупеременного тока б, Нагрузкой 5служит обмотка электромагнитногореле, а роль источника перем нноготока б может играть вторичная обмотка понижающего трансФорматора илисама сеть. Анод тиристора 3 непосредственно соединен с контактнымщупом 1, а его управляющий электродсоединен с катодом через диод 4и непосредственно с контактным щупом 2 датчика.Сигнализатор уровня работает сле"дующим образом.В отсутствие жидкости ток черезконтактные щупы 1 и 2 не проходит,тиристор 3 закрыт. При достиженииуровня жидкости контактных щупов1 и 2 анод тиристора 3 через проводящую жидкость подключается к егоуправляющему электроду. В положительные полупериоды напряжение науправляющем электроде тиристора 3включает его, Замыкающие контактыреле размыкаются, отключая сигнализацию и исполнительный механизм подачи жидкости.В положительный полупериод тиристор 3 включается и шунтирует подключенныйк его аноду датчик, в результате чего ток датчика резко уменьшается, при отрицательном полупериоде диод 4 пропускает ток черездатчик в обратном направлении, причемвеличина его больше, чем в прямом,так как тиристор 3 в это времязакрыт.В результате поляризация контактных щупов в обратном направлениипроисходит в большей степени, чемв прямом, что способствует увеличению прямого .тока и повышению чувствительности схемы,Предложенная схема сигнализаторапозволяет обеспечить высокую чувствительность без усложнения схемы иобладает достаточно высокой надежностью вследствие малого количествасоставляющих элементов.1080027 Составитель В.КачановТехред Т.Дубинчак едактор М ектор И.Муска Заказ Фииал ППП тент", г. Ужгород, ул. Проектная, 4 Тираж 610НИИПИ Государстпо делам изобр13035, Москва,нного коми ений и от 35, Раушс одписноета СССРтийнаб., д, 4
