Датчик сигнализатора уровня

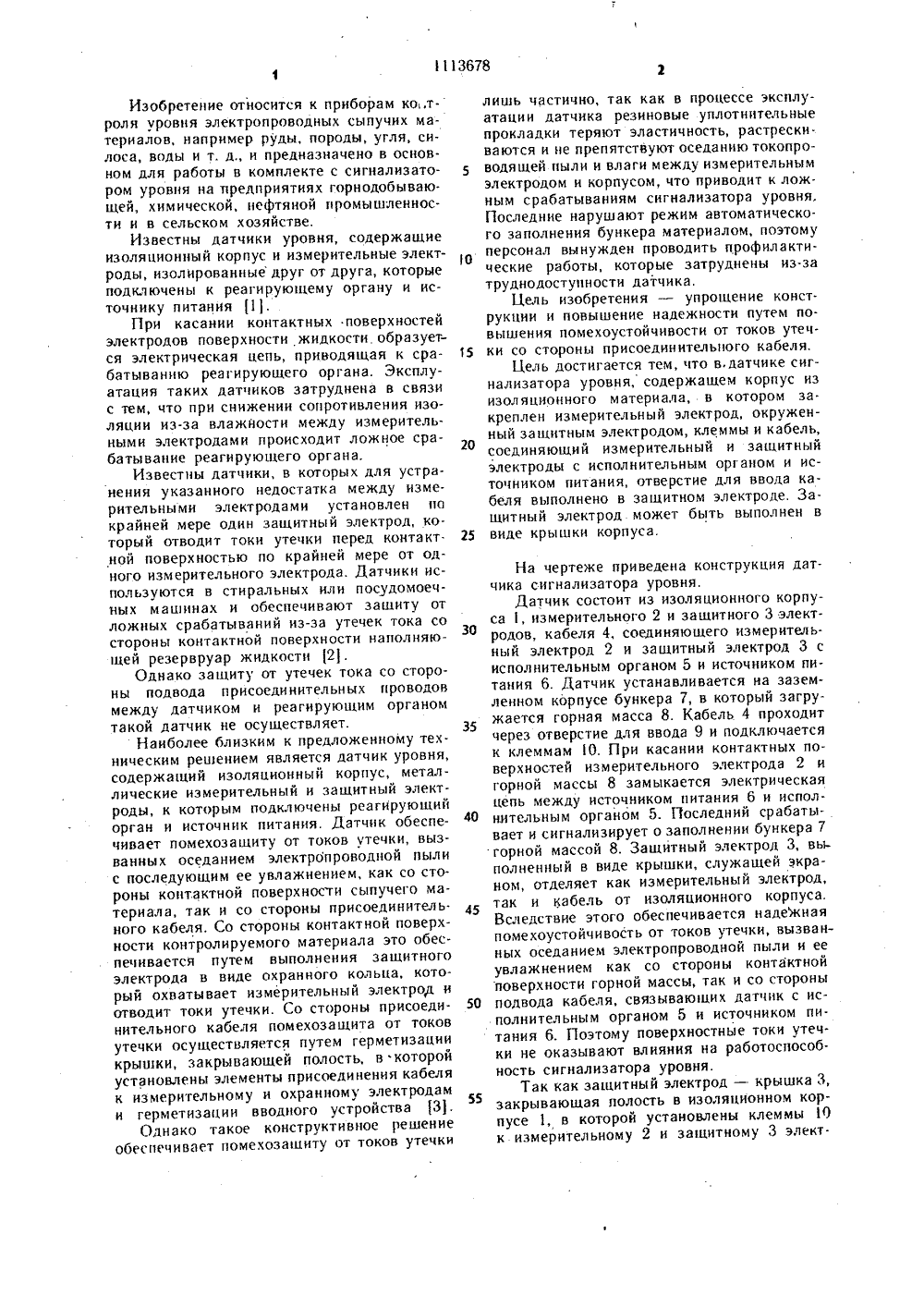

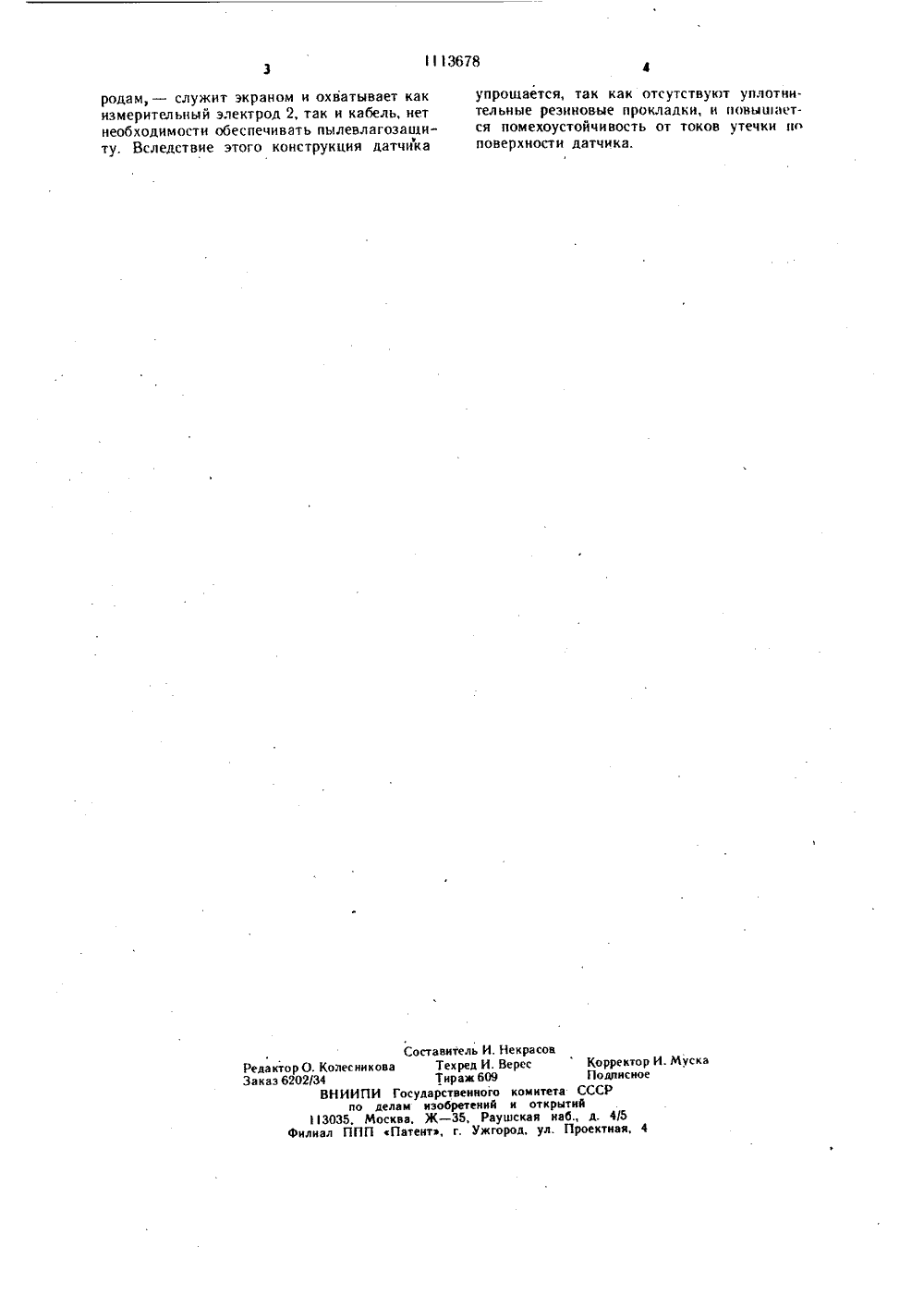

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ае аи ЗСЮ б Г 2 24 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРпо ДЕЛАМ изОБ етений и ОМ ытийц а,ю г,., .:ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Всесоюзный научно-исследовательский проектно-конструкторский и технологический институт взрывозащищенного и рудничного электрооборудова ни я и Кон ста нти но вский завод высоковольтной аппаратуры (53) 681.128.62 (088.8)(56) 1, Авторское свидетельство СССР540150, кл. б О Г 23/24, 974.2. Патент Франции2156412, кл. б 01 Г 23/00, опублик. 93.3. Реле искробезопасного контроля сопрогивлени% типа ИКСН, паспорт ОФУ, 468.005-ПС. Каталог И нформэлектро 07.21.04.70 (прототип) ..(54) (57) 1. ДАТЧИК СИГНАЛИЗАТОРА УРОВНЯ, содержащий корпус из изоляционного материала, в котором закреплен измерительный электрод, окруженный защитным электродом, клеммы и кабель, соединяющий измерительный и защитный электроды с исполнительным органом и источником питания, отличающийся тем, что, с целью упрощения конструкции и повышения надежности, отверстие для ввода кабеля выполнено в защитном электроде.2. Датчик по п. 1, отличающийся тем,. что защитный электрод выполнен в виде крышки корпуса.5 1 О 15 20 25 50 Изобретение относится к приборам ко.троля уровня электропроводных сыпучих материалов, например руды, породы, угля, силоса, волы и т. д., и предназначено в основном для работы в комплекте с сигнализатором уровня на предприятиях горнодобывающей, химической, нефтяной промышленности и в сельском хозяйстве.Известны датчики уровня, содержащиеизоляционный корпус и измерительные электроды, изолированные друг от друга, которые подключены к реагирующему органу и источнику питания 1.При касании контактных поверхностейэлектродов поверхности жидкости образуется электрицеская цепь, приводящая к срабатыванию реагирующего органа. Эксплуатация таких датчиков затрулнена в связи с тем, цто при снижении сопротивления изоляции из-за влажности между измерительными электродами происходит ложное срабатывание реагирующего органа.Известны латцики, в которых для устра.нения указанного недостатка между измерительны ми электродами установлен па крайней мере один защитный эпектрод, который отводит токи утечки перед контакт.ной поверхностью по крайней мере от одного измерительного электрода, Датчики используются в стиральных или посудомоечных машинах и обеспечивают защиту от ложных срабатываний из-за утечек тока со стороны контактной поверхности наполняющей резервруар жидкости 2.Олнако защиту от утечек тока со стороны подвода присоединительных проводов между датчиком и реагирующим органом такой датчик не осуществляет.Наиболее близким к предложенному техническим решением является датчик уровня, содержаций изоляционный корпус, металлические измерительный и защитный электроды, к которым подключены реагирующий орган и источник питания, Датчик обеспечивает помехозашиту от токов утечки, вызванных оседанием электропроволной пыли с последующим ее увлажнением, как со стороны контактной поверхносги сыпучего материала, так и со стороны присоединитель- ного кабеля. Со стороны контактной поверхности контролируемого материала это обеспечивается путем выполнения защитного электрода в виде охранного кольца, который охватывает измерительный электрод и отводит токи утечки. Со стороны присоединительного кабеля помехозащита от токов утечки осуществляется путем герметизации крышки, закрывающей полость, в которой установлены элементы присоединения кабеля к измерительному и охранному электродам и герметизации вводного устройства 3.Однако такое конструктивное решение обеспечивает помехозашиту от токов утечки лишь частично, так как в процессе эксплуатации датчика резиновые уплотнительные прокладки теряют эластичность, растрески. ваются и не препятствуют оседанию токопроводяц 1 ей пыли и влаги межлу измерительным электродом и корпусом, цто приводит к ложным срабатываниям сигнализатора уровня, Последние нарушают режим автоматического заполнения бункера материалом, поэтому персонал вынужден проводить профилактические работы, которые затруднены из.за труднодоступности датчика,Цель изобретения - упрощение конструкции и повышение надежности путем повышения помехоустойчивости от токов утечки со стороны присоединительного кабеля.Цель достигается тем, цто в,датчике сигналнзатора уровня, содержащем корпус из изоляционного материапа, в котором закреплен измерительный электрод, окруженный защитным электродом, клеммы и кабель, соединяющий измерительный и защитный электроды с исполнительным органом и источником питания, отверстие для ввода кабеля выполнено в защитном электроде, Защитный электрод. может быть выполнен в виде крышки корпуса. На чертеже приведена конструкция датчика сигнализатора уровня,Датчик состоит иэ изоляционного корпуса 1, измерительного 2 и защитного 3 электродов, кабеля 4, соединяющего измерительный электрод 2 и защитный электрод 3 сисполнительным органом 5 и источником питания 6. Датчик устанавливается на заземленном корпусе бункера 7, в который загружается горная масса 8. Кабель 4 проходитчерез отверстие для ввода 9 и подключаетсяк клеммам 1 О. При касании контактных поверхностей измерительного электрода 2 игорной массы 8 замыкается электрическаяцепь между источником питания 6 и испол 40 нительным органом 5. Последний срабатывает и сигнализирует о заполнении бункера 7горной массой 8. Защитный электрод 3, вы.полненный в виде крышки, служащей экраном, отделяет как измерительный электрод,45 так и кабель от изоляционного корпуса.Вследствие этого обеспечивается надежнаяпомехоустойчивость от токов утечки, вызванных оседанием электропроводной пыли и еен увлажнением как со стороны контактнои поверхности горной массы, так и со стороны подвода кабеля, связывающих датчик с исполнительным органом 5 и источником питания 6. Поэтому поверхностные токи утечки не оказывают влияния на работоспособность сигнализатора уровня,Так как защитный электрод - крышка 3, закрывающая полость в изоляционном корпусе 1, в которой установлены клеммы 1 О к измерительному 2 и защитному 3 элект111 З 678 Составитель И. Некрасов Редактор О. Колесникова Техред И. Верес Корректор И. Мтска Заказ 620234 Тираж 609 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4родам, - служит экраном и охватывает какизмерительный электрод 2, так и кабель, нетнеобходимости обеспечивать пылевлагозащиту. Вследствие этого конструкция датчика упрощается, так как отсутствунт уплотнительные резиновые прокладки, и повышается помехоустойчивость от токов утечки поповерхности датчика.
