G01C 1/02 — теодолиты

Номер патента: 82637

Опубликовано: 01.01.1950

Автор: Торчишник

МПК: G01C 1/02, G01C 3/20

Метки: местности, съемки

...возможность совместного вращения зрительной трубы и уровня при вертикальном круге.Определив отметку точки стояния, съемщик устанавливает на нуль вертикальный круг и приводит уровень на середину. Если средняя нить бьет в рейку, то случай сведется к обычному геометрическому нивелированию горизонтальным лучом.Если средняя нить не бьет в рейку, то совмещают дополнительные штрихи вертикального круга и алидады так, чтобы средняя пить била в рейку и, следовательно, угол наклона трубы оыл кратным угловому расстоянию между нитями сетки. Затем, отсчитав по дальномеру расстояние, вычисляют превышение.П р и м е р.1. Отметка точки стояния равна 10,50 ми,2, Угол наклона трубы становлен по штрху верткалього круга, дающему двойное...

Номер патента: 82639

Опубликовано: 01.01.1950

Автор: Колупаев

МПК: G01C 1/02, G01C 21/02, G02B 23/00 ...

Метки: азимута, геодезических, земного, зрительную, инструментов, насадка, предмета, трубу

...частей. Установку по шкале достаточно делать до 0,1 ее наименьшего деления.Шкала установки углов поворота клина наносится на секторе в 45раДцуса в 35 11,1 через 1, Пр помощи ионгуса и дополнцтеляой лупыс увеличецем в 4 - 5 раз можно устааг.шиать угол поворота клина сточностью:4.Для того, чтобы влццше Ошибок координат звезд ца определяемыйазимут не превосходило +15", достаточно делать юстцровку насадкиодин раз в 15 дней,На трубу 1 надевается насадка 2 с основным 3 и дополнцтелыым 4оптическюш клшьямц, Гцзирна 51,1 инс 5 ка,э выполнена поворотной, чтоучитывается по шкалам б и 7 отклоццощего угла ц угла поворота клина.Теодолит тщательно выверяют и, если это необходимо, производятустановки по шкалам отклоц 5 цощего угла ц угла поворота...

Номер патента: 88111

Опубликовано: 01.01.1950

Автор: Юрченко

МПК: G01C 1/02

Метки: вертикальных, горизонтальных, углов, угломер

Номер патента: 93179

Опубликовано: 01.01.1952

МПК: G01C 1/02, G01C 15/12, G01C 7/06 ...

Метки: 93179

...себя цептритальный ползунок, корпус, оптическую часть исигналы.Подвижная 1 и неподвижная 2 дуги со шкалами смонтированы в направляющих салазках 3 горизонтального ползунка, снабженных цилиндрическим уровнем 4, Кроме направляющих салазок, горизонтальный ползунок имеет подвижную линейку 5 и стопорный винт 6.Корпус прибора 7 П-образной формы укреплен с помощью втулки 8 на оси 9, жестко скрепленной с линейкой ползунка.Направляющие салазки несут оптическую трубу 10, ось которой перпендикулярна дугам 1 и 2, а центр кривизны дуг и вертикальная ось прибора совпадают с вертикалью, проходящей через ось щита,Оптическая труба снабжена оптическим клином 11 с малым углом для обеспечения визирования вдоль кривой трассы туннеля.93179 Для определения...

Номер патента: 93559

Опубликовано: 01.01.1952

Автор: Минин

МПК: G01C 1/02, G01C 7/06

Метки: внутреннего, деформации, инструмент, профиля, съемки, туннеля

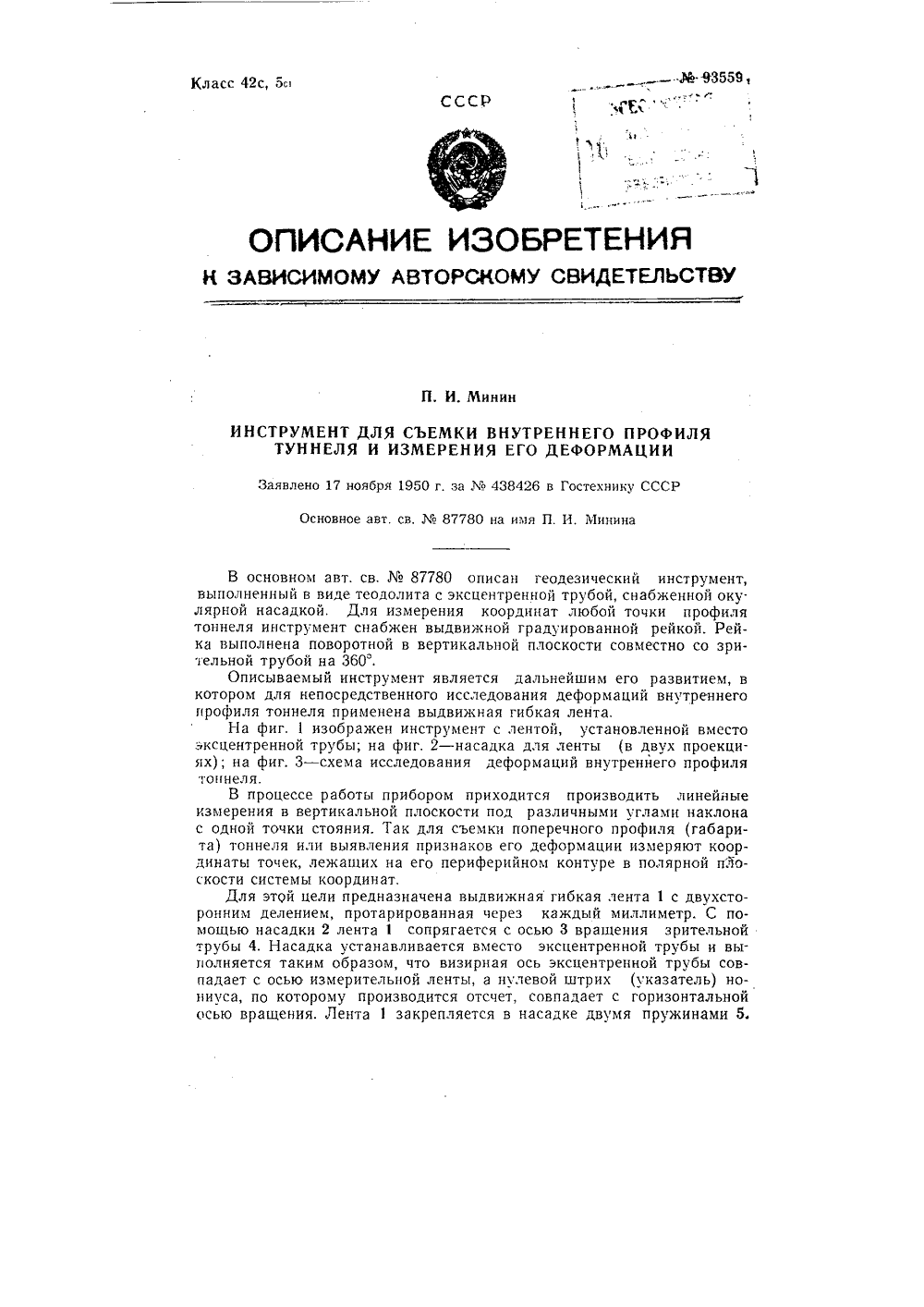

...профиля (габарита) тоннеля или выявления признаков его деформации измеряют координаты точек, лежащих на его периферийном контуре в полярной плоскости системы координат.Для этой цели предназначена выдвижная гибкая лента 1 с двухсторонним делением, протарированная через каждый миллиметр. С помощью насадки 2 лента 1 сопрягается с осью 3 вращения зрительной трубы 4. Насадка устанавливается вместо эксцентренной трубы и выполняется таким образом, что визирная ось эксцентренной трубы совпадает с осью измерительной ленты, а нулевой штрих (указатель) нониуса, по которому производится отсчет, совпадает с горизонтальной осью вращения. Лента 1 закрепляется в насадке двумя пружинами 5.С осью вращения зрительной трубы насадка 2 сопрягается гайкой 6 и...

Номер патента: 94331

Опубликовано: 01.01.1952

Автор: Буткевич

МПК: G01C 1/02, G01C 21/02

Метки: азимутальный, другого, объектив, теодолита, транспортир-насадка, угломера

...и подписать делеИя, начая от радиуса СО, то, повернув транспортир ОЛ к зениту и визируя глазом, расположенным вблизи окуляра, на звезду гг, можно отсчитать на транспортире угол ОСо, оавньш- 11 = д,цЕсли по окружности тра 51 спорт 1 Оаадписать значения азимута Полярной, соответсгвующие углам Г)11 для широты ср=60", тоа трансггортире можно будет отсчитьватьепосредственю азимт Полярной ащ.Чтобы полчить ази 1 т й ,гл 51;гпои 1 р 01 ы 1 мж 0 1 спользовачь формулу: 1П, = 1, ВЕС;Р2(4) Для Определения местОго звездого -ремеи 5,можно воспользоваться формулой: а= Л,вес -. вп(1+г),(5) где- Ь 10, вгп .(7) Зачения поиолиженых 1 асо.3 ыуглов Пол 51 О 101." го-=21" - 17 ктлкже Звездное время гОлчаетс 51 кзк ссм 1 а пр 5 Ого вогкожде 115 хчасового узла...

Номер патента: 99450

Опубликовано: 01.01.1954

Автор: Гринберг

МПК: G01C 1/02

Метки: геодезический, инструмент, угломерный

...схему ря.Г Рип 1:П Ц) Ю С МКО"Тп дп"ГЯ, лн:,ба О ЦЗМЕНЕрМС,)ЯС)1;)ГО За.ключястся В то)1, что ио перемещении от Осцтс;,"ЯТСЬПО, Ц 0 ВСЛЦЧЦЦС3 боты инструмента Ц ",Сп С Я ТОР Я СУДЯТ ЯЛИ тая в 1, Я, СЛЕЧО Л 51 ДС,П) ПОСГК(СЦГГОСКОГО КСТ ОЫТЬ ТЯККЕ ПРп:,СЦСЦ, Н.Ц):Мс), уГОл ПОВОрогя ко 1 еса, ця Осц кото 30 л.Мб, Вызывает пзиспсцс емкости ЦП МС. то сью ТО 1 прип 1 1 "г;, ЯЦС ч)лсхаНц дс1 рСЛ СТ П Зоб р СТСП 1 НЫй, иЦ МОЭМЕЦЦЯ П1 И)б И1 Х ВХЛСЕСЯТОРносцтельго угла,аГ;омерный геодезцческиц цнструме В ВИ,С ТЕОДОЛИТЯ, СНаОЖЕЦЦОГО ЗРИТЕЛЬН дой, от.ичаоциСя тем, что, с н таль 1 ьх О.Нпоок и увелиения точности снабже:ы ря О) мстагиСских плйс 11 П ЗЛЕКТРИПССКУ 0 СХС)У СТСЧЕ) НОГО ХИКР Еой С М ИОСТ , ПО НЗ МСЦСНП 0 КОТОРОй П и руГЯ .и)ба и...

Номер патента: 105958

Опубликовано: 01.01.1957

Автор: Скрябин

МПК: G01C 1/02

Метки: геодезический, инструмент

...с лимбсм 3 инструмента, но не скрепленас лидадой 4.В центре алпдады помещается буссоль а. Ллпдада является мензульным столиком, опа приподнята над лимбом 3, закрыта прозрачной крышкой и имеег закраину б для укрепления накладываемых на нее бумажных кружков с лапками, которые подводятся под зажимы 7. Линейка 8, выполненная с заплечикамн 9 и шарнирно соединенная с подставкой 2, устанавливается так, чтобы линия скошенного ребра точно проходила через центр алидады, а нулевой пггрих линейки точно совпадал с центром буссоли 5. Линейка имеет миллиметровые деления в обе стороны от нулевого штриха и поперечный масштаб. Геодезический инструмент снабжен двумя уровнями 10, установленными в вырезном окне подставки 2, и третьим уровнем - в...

Номер патента: 108671

Опубликовано: 01.01.1957

Автор: Омаров

МПК: G01C 1/02

Метки: ориентирования, тг-3, теодолитом, шахты

...пя 1 э 2,1,1 с,1 ьностн Всрткяль 01 ссткц 1. тсй с осью рейки. ,алсе цстрировка производится двцжснсм тсодол- тя 10 Верхей пгОщядкс трсножнцка, 11)и это: дООИВ 210 тс 51 сОВстцс 115 вертикальной сетки цитсй с осью рейки. После этого проверяют горзо,ьцость Оси врящсни 5 т 1)хбь.,Л 15 измсРсИЯ Г:Рзонта,110 х Г, 2 Ь 10,ь г 102 (с. 1 СР 05 с ) янряВ;я 1 от ПЯ точку ."1 задняя точка, ззтс: труоу ПЯВОд 51 т через 0- Бсрстие ялидяды ПЗ рсйку тяк, Обы Вс 1)тКЗ,ьняя пть сс ки бы,12 п,- раллсл. Па черны.Полосам рейки. Прц этом врацают ццструмснт вокруг всрикални;и осц црц помсшц мпкромстрснного Бпцтз алцдады.108671 Дирекционный угол первого этапа (СД) рудничной съемки вычисляется по формуле:а,+а,з,ср= Среднее арифметическое значение этих...

Номер патента: 111911

Опубликовано: 01.01.1958

Автор: Рабинович

МПК: G01C 1/02, G01C 21/02, G02B 23/00 ...

Метки: насадка, оптическая, теодолита, трубу

...углом 90.Насадное кольцо 1 плотно надевается на трубу 3 теодолита и крепится винтом 4. Оправ 6 блока 2 имеет в передней части вырез плотно надевается на насадное коль. цо 1, причем винт 4 входит в прорези оправы и фиксирует положение призм в радиальном направлении,Для возможности переключения блока 2 призм он укреплен внецентренно относительнс оптической оси трубы 3 теодолита и имеет врашгющийся обтюратор 6. В передней стенке обтюратора 6 имеется вырез, аналогичный вырезу в оправе блока призм. Поворот обтюратора фик. сируется кольцом 7 и штифтом В в пределах 180.Насадное кольцо укрепляется на объективе теодолита таким образом. чтобы точки пересечения изображении солнца расположились на горизонтальной и вертикальной нитях сетки трубы,При...

Номер патента: 113394

Опубликовано: 01.01.1958

Автор: Бесчасный

МПК: G01C 1/02, G01C 15/00, G01C 9/30 ...

Метки: вращения, горизонтальной, оси, установки

...уровня. более совершенно, по сравнению с известными, так как позволяет осугцествлять контроль за положением оси в процессе измерения.Это достигается тем, что реверсииный уровень монтирован в полой горизонтальной оси вращения инструмспта и соосно с ней.На чертеже изооражена схема предлагаемого устройства.Устройство представляет собою цилиндрический реверсивный уровень 1, помещенный внутри горизонтальной зрительной трубы 2 таким образом, что ось симметрии внутренней оочкообразной поверхности уровня совпадает с осью врашения трубы. Для наблюдения за уровнем горизонтальная ось имеет специальный вырез. При вращении горизонтальной оси в лагерах 3 уровень также вратцается, но пузырек уровня в случае, если система хорошо отъюстирована,...

Номер патента: 113912

Опубликовано: 01.01.1958

Авторы: Бесчасный, Орловский

МПК: G01C 1/02

Метки: малогабаритный, теодолит

...визирования вверхи Вниз под Л 1 ооых уг,Ом наклонядостигается, благодаря эксцентричному положснгно зрительной трубытеодолита относите;ьно гор:зонталыОн Осп сс иранспин.1 Еа чсргсжс показано устройствотеодолита.Б подшипниках 1 орпуся 2 установлена полая горизонталыяя ось3 вращеня трубы с вырезом всредней часп для наблюдения за уровнем 4, заключенным внутри оси. Уровень расположен симметрппо по отношению к вертикальной оси вр ащения инструмента. Уровень цилиндрический, реверсио. ный спябткен оптической спстс мой для наблюдения за положением пузырька. Зрительная труба д расположена эксцентрично по отношению к горизонтальнои оси. Подставки 6 трубы закреплены на вьстуаюнцх концах горизонтальной оси. Снизу к горизонтальной осн прикреплен...

Номер патента: 123319

Опубликовано: 01.01.1959

Автор: Даниленко

МПК: G01C 1/02, G01C 15/12

Метки: оптический, ординатомер

...от заданного положения вертикальной плоскости.1-1 а чертеже показана насадка ордпнатомера для теодолита ТБ.Прибор выполнен в виде насадки 1 к теодолиту, содержащеи поворотную на вертикальной оси 2 плоскопараллельную прозрачную пластину 3, снабженную барабаном с отсчетной шкалой 4 определяемых смещений наблюдаемых точек сооружений относительно коллимационной плоскости теодолита. Конструкция оптического ординатомера основана на принципе использования стеклянной плоскопараллельной пластинки.Вертикальная плоскость вблизи конструкции (коллимационная плоскость) может быть воспроизведена с помощью трубы теодолита. Параллельные перемещения (ординаты) визирного луча при повороте плоскопараллельной пластинки можно фиксировать с помощью...

Номер патента: 123733

Опубликовано: 01.01.1959

Автор: Лопатин

МПК: G01C 1/02, G02B 27/30

Метки: визирования, коллиматорная, оптическая, отчета, схема, углов

...за целью.Коллиматорная оптическая схема выполнена в двух вариантах: на фиг. 1 приведена схема первого варианта - для перископа с углом визирования, превышающим двойной угол его поля зрения и на фиг. 2 - для перископа с углом визирования, не превышающего двойной угол его по.ля зрения.Схема, приведенная на фиг. 1, представляет собой коллиматор, в котором объектив 1 жестко соединен с корпусом 2 перископа, а сетка 3 жестко соединена с зеркалом 4 головки перископа и нанесена по радиусу Р с центром О на оси качания зеркала, На сетке перископа нанесен индекс б,Схема, приведенная на фиг. 2, пре-ставляет собой коллиматор 6, жестко соединенный с зеркалом 7 головки 8 перископа в его центре и состоящии из объектива 9 и штриха 10, размещенного в...

Номер патента: 134449

Опубликовано: 01.01.1960

Автор: Гришин

МПК: G01C 1/02, G01C 5/00

Метки: теодолит-нивелир

...трубы, вертикального и горизонтального кругов и отсчетцого приспособления, смонтированных и общем корпусе.Л 134449Отсчеты по горизонтальному и вертикальному кругам производятсч вертика,ьной нитью сетки нитей трубы одновременно с наведением трубы на предмет. Это осуществляется при помощи оптических систем отсчетцых мкроскоОв, которые рводят изоб 1)ажсне штрихов к)угон па сет ку нитей зрительной трубы.Измерение вертикальных углов производится путем вращения призмы 8, жестко соединенной с вертикальным кругом 9 наведения на предметы отсчета.Так как в этом приборе линия визирования на предмет перпенди кулярна оси трубы, то для удобства на окулярной части укреплена прямоугольная призма 10, которая может вращаться на 90, а к объективной...

Номер патента: 125684

Опубликовано: 01.01.1960

Авторы: Орловский, Тимофеев

МПК: G01C 1/02

Метки: горного, насадка, объективная, теодолита, трубу

...визирной оси.В такое положение призма выставляется вРЗРрованем на как 1110 нибудь освещенную точку (марку) при двух наклонах трубы, от,ииных друг от друга на угол 2 а. Прозизировав на точку лучом 4, наклоняем трубу на угол 2 и и визируем на точку лучом 3. Величину схода креста нитей с точки исправляют наполовину поворотом призмы (ее микрометренным винтом). После проверки правильности установки призма закрепляется в насадке стопорньми винтами,Грсдмст изобретения ОбьектР 1 вная насадке ны труоу ГО)НОГО теодолРта с пэизм 011, установленной поворотно относительно оптической оси теодолита, от л и ч аЧ а я с я тем, что, с целью повышения производительности труда при съемке крутопадаючих горных выработок, в ней призма выполнена закрывающеи...

Номер патента: 126618

Опубликовано: 01.01.1960

Автор: Карабак

МПК: G01C 1/02

Метки: консоль, маркшейдерская

...5(:.ф,(, ц(:.5 к )ец.сци 5 консоли к стоика и закрепляется ( аиц(ом 11,1. 1 ц(гкю(О рисосо(ксц(с дл 5 коцлеци 5 и металлическимст(йк и, (дс.;(ы. 13 сисццо(1)и.5, 1 )исцособ.ецис состоит из следуо.иИ Х О С Ц5, Х , С5. С-.г й: соединительной рамки 12 двух захватов 8, зажим(ч (н лти И и Воротна 1 э. Соедиццтегьая рамка имеет цилицдрич(ско( т(л и( .1 л 5 заак( (ОГО б(рашке 11, и дв ОтверстцЯ длЯ шпил(к 1 У. К со(дииительцой рамке при помощи шпи:ек прикрецл 5 ютсЯ захваты 1:5, цмсюцие с внутрешсй стороны пластицчатые пружины, разДВИГЦОЦИС Закватм В Р1 хват в стороны. Внутренняя часть захватов имеет выоезяпо форме металлических стоек. Левый захват в средней части имеет ганку для ввицчивация в нее болта 14. Для облегчения вращения болтаца...

Номер патента: 127817

Опубликовано: 01.01.1960

Автор: Назаров

МПК: G01C 1/02, G01C 9/34

Метки: астрономогеодезических, инструментов, уровень

Номер патента: 129831

Опубликовано: 01.01.1960

Автор: Дудин

МПК: G01C 1/02

Метки: теодолит

...винта б.На внешнюю сторону полой конической оси отсчетного круга лимба 3 надета полая коническая алидада 7,Микрометренно-зажимное устройство алидады 7, размещенное в.верхней ее части, содержит микровилху 8, зажимной винтметренный винт 10. При отпущенном винте 9 ось алидады 7вращается на оси лимба 3, а при закрепленном винте - микров жестко соединенная с конической осью лимба 3, останавливаешение, а вместе с ней и вращение алидады 7.129831 Предмет изобретенияТеодолит, снабженный съемной центрагьной трубой, могущей укладываться в лагсры, для использования приоора в качестве нивелира,. о т л и ч а О щ и й с я тем, что, с целью обссслечения возможности съемки в крутопадающих выработках при;побых ТЛЯХ наклона без введения...

Номер патента: 131512

Опубликовано: 01.01.1960

Автор: Заболотный

МПК: G01C 1/02, G01C 15/12

Метки: двухтрубный, теодолит

...1. На фиг. 2 изооражена прицельная рейка теодолита.Теодолит содержит лимб 1 с алидадой и две зрительные трубы 2 1 3, снабженные сеткой нитей визирования. Он устанавливается на легкой переносной тележке 4, перемещаемой по рельсовому пути. Одна из зрительных труб теодолита жестко соединена с лимбом, а вторая - с алч. дадой. Окулярные части зрительных труб снабжены зеркальными призмами 5 и б, позволяющими осуществлять поворот изображения на 90 Для установки и снятия теодолита с пути предусмотрена рукоятка 7.Теодолит смонтирован на кремальерной рейке с измерительной ли. нейкой 8 (с нониусом и миллиметровыми делениями) и имеет возможность перемещаться вдоль трубы 9 тележки 4, Передвижение теодолитаРе 131512 до наводки визирных нитей на...

Номер патента: 136897

Опубликовано: 01.01.1961

Автор: Хорст

МПК: G01C 1/02, G01C 5/02, G02B 5/04 ...

Метки: визирная, коленчатая, труба

...для зенитных измерений.Предлагаемая визирная труба отличается от известных тем, что в ней происходит сссамоустановка горизонтальной оси, благодаря чему исключаются ошибки из-за наклона этой оси; исключается также необходимость выдерживать большую точность при изготовлении цапф горизонтальной оси трубы, и, кроме того, труба становится пригодной как для азимутальных, так и для зенитных измерений. Это достигается тем. что в трубе применен оптический компенсатор, выполненный в виде качающегося подвешенного зеркала, снабженного демпфирующим устройством, а для зенитных измерений в трубе установлено вогнутое зеркало, выполненное откидывающимся, кривизна которого подобрана из расчета передачи изображения объекта в плоскость сетки...

Номер патента: 140221

Опубликовано: 01.01.1961

Авторы: Хохловский, Царев, Чертов

МПК: G01C 1/02, G01C 13/00

Метки: перспектограф, фотографический

...экраны б, окрашенные в черный цветдля усиления контраста между линией записи и фоном. При этом размеры вырезов 5 в светонепроницаемой заслонке 3 должны быть меньшеразмеров изображений экранов б, создаваемых объектом фотограмметрической камеры; в то же время они должны соответствовать величинамперемещений и амплитуд колебаний исследуемых точек объекта,Яркость экранов б будет значительно меньше яркости светящихся марок 1 и, применяя соответствующие светофильтры, даже при солнечномсвете возможно получение четких записей марок 1. Размеры экранов бопределяются расстояниями марок 1 до объектива и возможными перемещениями исследуемых точек объекта при воздействии на него нагрузок. Светящиеся марки на объекте располагаются так, чтобы...

Номер патента: 151479

Опубликовано: 01.01.1962

Автор: Дубовский

МПК: G01C 1/02, G01C 21/02

Метки: астрономических, координат, прибор, суше

...полюсной 7 и экваториальной 12 осей, Затем производят отсчеты: широты по кругам склонения 10, 11 местного звездного времени - по экваториальному кругу 9 и направление на север или юг первой и второй звездных трубпо горизонтальному кругу.Описанный прибор может найти применение для определения географических (астрономических) координат и астрономического азимута полюсным методом.Предмет изобретенияПрибор для астрономических определений на суше, состоящий из теодолита, у которого зрительная труба с вертикальным кругом заменена вторым теодолитом с двумя внецентренными зрительными тр бами, каждая из которых снабжена двумя взаимно-перпендикулярными цилиндрическими уровнями, о т л и ч а ю щ и й с я тем, что, с целью непосредственного...

Номер патента: 181312

Опубликовано: 01.01.1966

МПК: G01C 1/02, G01C 15/12

Метки: азимута, дневной, передачи, поверхности, шахту

...на дневной поверхности и направлениями нор малей к установленным в шахте поворотным и отражающему (базовому) зеркалам, после чего, используя зенитные расстояния нормалей, вычисляют искомый азимут.На чертеже показана схема, поясняющая 2 описываемый способ,Передачу азимута осуществляют с помощью автоколлимационного теодолита 1 и двух поворотных 5 5 и отражающего 5 з зеркал, установленных в шахте 2.Производство работ сводится змеряют угол между известным м О на дневной поверхности и , к поворотному зеркалу 5 ь Затем поворачивают зеркало 51 таким образом, чтобы в поле зрения теодолита был виден автоколлимационный блик от зеркала 5., н измеряют угол между напраглением О и нормалью М . После этого поворачивают зеркало 5., до тех пор,...

Номер патента: 193112

Опубликовано: 01.01.1967

Авторы: Абрамов, Аэрофотосъемки, Гордон, Картографии, Центральный

МПК: G01C 1/02, G02B 23/00

Метки: визирования, грубы, зрительной, изменении, линии, смещений, фокусировки

...производят наблюдения в два полуприема, В каждом из полуприемов для каждого фиксированного положения фокусирующего элемента делают отсчеты по обоим кругам теодолита при двух положениях его вертикального круга. Между полуприемами исследуемую трубу поворачивают ня 180 вокруг ее оптической оси,а величину смещении получают пз полуразностсй результатов измерений полупрпемов. Для сопряжения плоскостей изображений обоих зрительных труб во всем диапазоне перемеще ния фокусирующего элемента исследуемой тру.бы визирование на сетку производят через отрицательную линзу, установленную между объективами, ри этом фокусное расстояние линзы выбирается близким к расстоянию крат чайшего визирования исследуемой трубы.Для получения величины смещения в...

Номер патента: 201668

Опубликовано: 01.01.1967

Автор: Самуров

МПК: G01C 1/02

Метки: величин, оптический, угловых

...поворота визирной трубы относи тельно лимба, чувствительность и точностьприбора соответственно повышается Коэффициент преобразования (увеличение угла по сравнению с истинным углом поворота), в случае неподвижных лимба и алидады при 25 вращающейся призме с визирной трубой, будет равен числу отражений пучка света от зеркальных граней призмы 2, В случае вращения алидады совместно с призмой 2, коэффициент будет на единицу больше. Поэтому ЗЭ полная окружность лимба должна быть разаказ 3603/13ЦНИИПИ Коми Тираж 535м изобретенийинистров СССРЦентр, пр, Серов Подписноеоткрытий при Совете а по дсММосква,ипография, пр, Сапунова,делена на равные части, с обозначением гра 360 дусных делений от: 0 до 360 и от 0 дой где к - коэффициент...

Номер патента: 202530

Опубликовано: 01.01.1967

Авторы: Бинюков, Кабаков

МПК: G01C 1/02, G01C 21/12

Метки: агрегата, движения, местонахождения, регистрации, траектории, тракторного

...агрегата на местности; на фиг, 3 - отснятый кадр.На границах поля устанавливаются н деленном расстоянии друг от друга А, В, С, Д и т. д, и перпендикулярно к 2вешки А 1, В 1, С 1, Д 1 и т. д., а также вешки А В С Д, и т. д., расстояние между которыми заранее определено,В корпусе 1 фотометрического устройства смонтированы катушки 2 и 8 для намотки и сматывания фотоленты, привод которых осуществляется через редуктор 4 от электромотора 5. Фотообъективы 6 и 7 имеют диафрагмы 8 и соответствующие визиры 9 и 10. Объектив 6 имеет призму 11 для направления изображения на кадр, Внутри корпуса расположен также объектив 12 с призмой 18 для фотографирования показаний секундомера 14, подсвечиваемого электрическими лампочками 15. Затвор 16 с приводом...

Номер патента: 219221

Опубликовано: 01.01.1968

Авторы: Аэросъемки, Дурнева, Желудова, Здобников, Картографии, Лебедева, Центральный

МПК: G01C 1/02

Метки: оптический, теодолит

...разгрузочным приспособлен вмещенным с механическим центри- Р олненным в виде гайки с шариками,Для повышения точности наведения на предмет в теодолите использована зрительная труба с апохроматической коррекцией.На фиг. 1 дана схема оптической отсчетной 5 системы вертикального круга; на фиг. 2 -схема закрепительного устройства; на фиг. 3 - разгрузочное приспособление в разрезе,Оптическая отсчетная система вертикального круга включает осветительную лампочку 1, 0 молочное и защитное стекла 2, призму 3 с конденсором, алидадную призму 4, алидадный мостик, состоящий из прямоугольной призмы 5, двухкомпонентных объективов 6 и призмы 7 с крышей, призму 8, объектив 9 и защитное 5 стекло 1 О. Все детали укреплены на алидадевертикального круга....

Номер патента: 220516

Опубликовано: 01.01.1968

Авторы: Богданов, Никитин, Пискарев, Стомахин, Филонов, Харченко

МПК: G01C 1/02, G02F 7/00

Метки: тгнтноlt

...двухкоординатного оптико-электронного угломера; на фиг. 2 - принципиальная схема двухкоординатного электронно - оптического утгл ом ер а.На задней стенке дюралюминиевого корпуса 1 смонтированы излучатели 2 светового потока, являющиеся люминесцентцыми (на фцЦилиндрические стаканы 3 выполнены из 10 стали ц являются экранами от внешних электрических помех. Стаканы смонтированы в шаровых опорах 7. Прц помощи рукояток 8 стаканы можно поворачивать, что необходимо прц грубой настройке угломера,15 Первоначальная ориентировка отраженногоот измерительного зеркала светового потока осуществляется посредством коллиматорной трубки 9, состоящей цз лампы накаливания и фокусцрующей линзы с определенным фокус ным расстоянием, смонтированных в...

Номер патента: 243846

Опубликовано: 01.01.1969

Авторы: Аникст, Гордон

МПК: G01C 1/02

Метки: оптический, теодолит

...СССР.Особенностью предложенного оптического теодолита является то, что в нем лагеры выполнены в виде ступенчатой втулки, выносящей рабочее место опоры оси зрительной трубы в пространство между колонками, и имеют отверстия для установки накладного уровня непосредственно на рабочие поверхности цапф горизонтальной оси.Такая конструкция позволяет использовать теодолит не только для угловых измерений в триангуляции и полигонометрии, но делает его пригодным и для инженерных работ высокой точности и для астрономических определений при любой широте места наблюдения, Кроме того, благодаря возможности перевода трубы через зенит такое устройство горизонтальной оси позволяет с высокой точностью производить построение вертикальных линий, чего 5...
