Насадка на зрительную трубу геодезических инструментов для определения азимута земного предмета

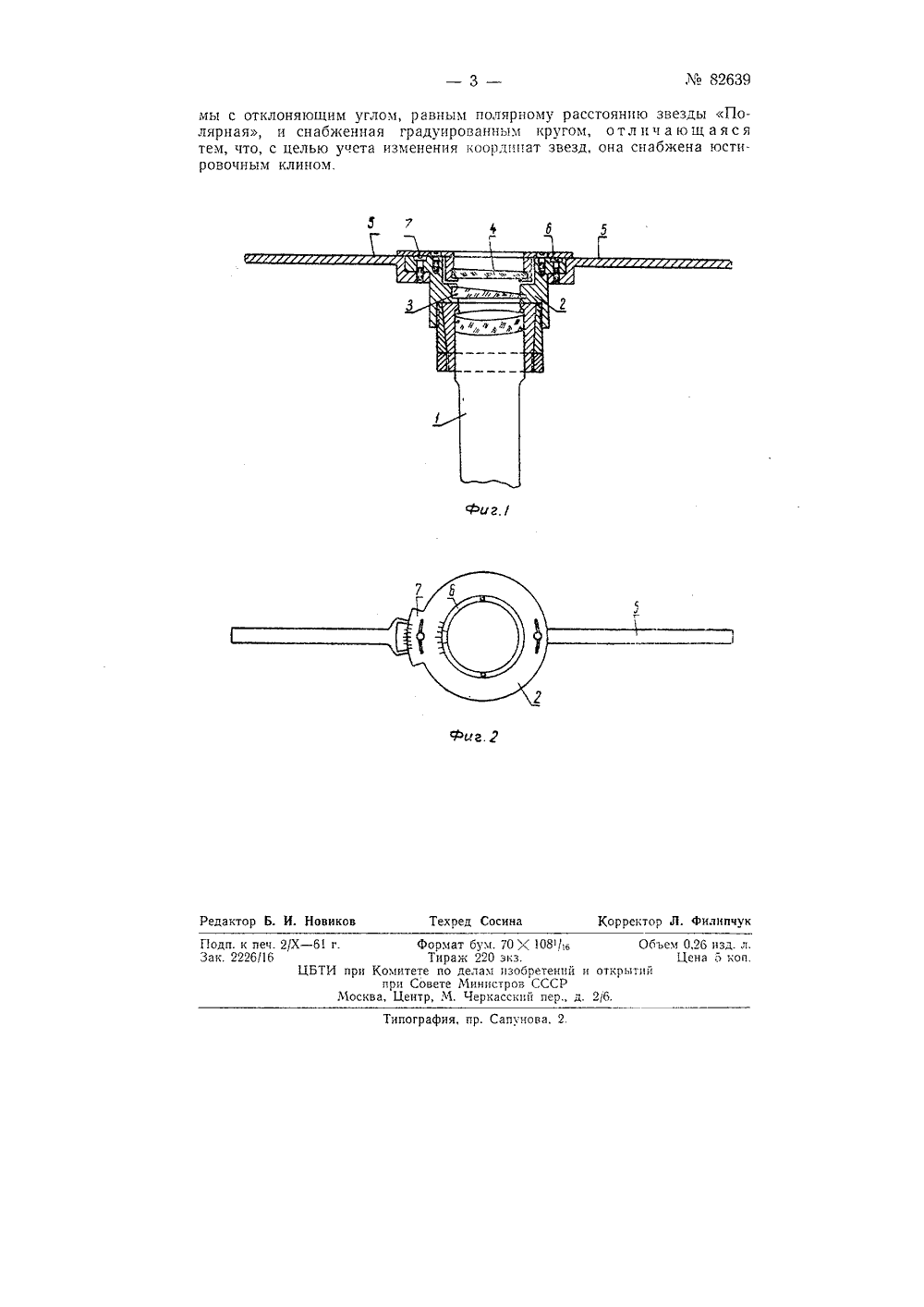

. тф о и,ЗОБРЕТЕН 1 ПИСАНИЕ ИК АВТОРСКОМУ ЕТЕЛЬСТ олупае НАСАДКА НА ЗРИТЕЛЬНУЮ ТРУБУ ГЕОДЕЗИЧЕСКИХСТРУМЕНТОВ ДЛЯ ОПРЕДЕЛЕНИЯ АЗИМУТА ЗЕМНОГОПРЕДМЕТА Лаяв.чено 10 марта 1948 г. за М 374787титет по изобретениям и оттчрьттттям при Совете .Чтттнцстров СССР Известные насадки к зрительным трубам теодолитов, служащие для определения азимута земного предмета, выполненные в виде поворотного оптического клина с отклоняющим углом, равным попярному расстояньпо звезды Полярная, и снабкеттньтс градуированным кругом, не уштьтвают изменения координат наблюдаемой звезды, поэтому точность определения азимута не превышает 1.Описываемая насадка к зрительным трубам геодезических инструментов, позволяющая устранить вышеуказанные недостатки, для учета изменения координат наблюдаемой звезды снаожеиа тостттровочньвт клином.Устройство и работа насадки поясняются чертежом, где на фиг. 1 насадка показана в разрезе; на фиг, 2 - сверху.В насадке вместо одного клтша с постоянным отклоняющим углом установлено два клина, один из которых с малым преломляющпм углом может вращаться относительно другого, создавая тем самым перемен. ный отклоняющий угол, определяьттт по шкале насадки, чем тт учитывается изменение координат звезд, Для этого составляется специальная таблица аргумента времени, по данным которой осуществляется установка отклоняющего угла по шкале насадки.Помимо изменения полярного расстояния звезды Полярной будет меняться и угол на .небесной сфере р 1.1 гпт 1 п - а 1.1 гш 1 п - Полюс мира, вследствие чего необходимо менять и угол поворота насадки. Этот угол соответствует на небесной сфере углу Вспомогательная, звезда - Полярная - Полюс Мира и его можно также периодически менять по данным той же таблицы путем установки по шкале насадки.Отклоняющий угоч главного клина устанавливается равным среднему из максимального и минимального значений полярного расстояния звезды Полярной на несколько лет вперед (наприхтер, на 10 лет), Этот угол будет иметь величину около 1, а поэтому клин необходимо ахрама. тизировать, то есть изготовлять из двух разных склеенных стекол, М 82639Отклоняющий угол кстировочцого клцца выбирается из расчетаперекрытия уклонений полярного расстояния от установленпого среднегоего значения и учета допусков изготовления отклогяющцх углов обоихклиньев, Отклоцяюший угол этого клцца будет равен около 230", вследствие чего клин не требует ахроматизации,Шкала установки отклоняющего угла на дуге в 180 делится ца 60равных частей. Установку по шкале достаточно делать до 0,1 ее наименьшего деления.Шкала установки углов поворота клина наносится на секторе в 45раДцуса в 35 11,1 через 1, Пр помощи ионгуса и дополнцтеляой лупыс увеличецем в 4 - 5 раз можно устааг.шиать угол поворота клина сточностью:4.Для того, чтобы влццше Ошибок координат звезд ца определяемыйазимут не превосходило +15", достаточно делать юстцровку насадкиодин раз в 15 дней,На трубу 1 надевается насадка 2 с основным 3 и дополнцтелыым 4оптическюш клшьямц, Гцзирна 51,1 инс 5 ка,э выполнена поворотной, чтоучитывается по шкалам б и 7 отклоццощего угла ц угла поворота клина.Теодолит тщательно выверяют и, если это необходимо, производятустановки по шкалам отклоц 5 цощего угла ц угла поворота клипа.Трубу теодолита без насадки навсдят ца земной предмет и берут отсчет по горизонтальному кругу. Далее на трубу надевают насадкуи трубу вместе с насадкой цагодят на звезду Полярную.Приблизив глаз к окуляру ц врацая левой рукой визирнуо линей,ус оптической клиновой системой, добиваются такого положения, когдазвезды Полярная и вспомогателяая ( 11 ггпп) будут видны поверхтрубы Одновременно ца срезе ьцзцрпой липецки. 1,огда при перемещенииглаза псрпендш.улярцо реору визирной линейки оос звезды будут одновременно исчезать за срезом липейкц, визирование заканчиваот и сразуже вслед за эти 1 5 е позднее, ем срез 5 сек.) всртикальную нить труоытеодолита навочят ца звезду Полярцу 10, пользу 51 сь для этОГО мцкромстрпческцм шштом горизонтального круга, по которому и берут отсчеты.Отводят в 1 ЗирпуО линеиу а по;1-оборота в сторону и пооизводят гторсе, независимое ориентирование главно".о сечения клина с одноирсмецным исправлением теодолита по азимуту и отсчетом горцзонталыогокпуга,После такого двукратного наведения па звезду Полярную насадкуснимают с трубы и трубу теодолита снова наводят на земной предмет иснова берут отсчет по горизонтальному кругу. Затем трубу переводятчерез зенит и наблюдения повторяют. Таким ооразом, из трех приемовнаблюдений можно получить истинный азимут со средней квадратичнойошибкой, не превышающей .30".Определение азимута одним приемом по приведенной вьцпе методике с обраооткой курнала, а следовательно, и выводом полученногозначения азимута занимает около 8 мин. времени.По результатам исследования этого типа насадки установлено, чтосредняя квадратичная ошибка определения азимута одним приемом получается +18", а систематическая ошибка, обуславливаемая неточностью учета координат звезд и ошибками юстировки насадки, может достигать + 15".Предмет изооретенияНасадка на зрительную труоу Геодезиеских инструментов для Опре.деления азимута земного гредмета, выполненная в виде поворотной приз82639 мы с отклоняющим углом, равным полярному расстоянию звезды Полярная, и снабженная градуированным кругом, отличающаяся тем, что, с целью учета изменения координат звезд, она снабжена юстировочным клином. Фиг,/ дактор Б. И. Новиков Техред Сосина Корректор Л. филипчук Объем 0,26 изд. Цена 5 коТипография, пр. Сапунова. 2 Подп. к печ. 2/Х -ак. 2226/16Ц Формат бум. 70 М 108/6Тираж 220 экз.при Комитете по делам изобретений и открытийпри Совете Министров СССР1 осква, Центр, М. Черкасский пер., д. 216.
