Инструмент для съемки внутреннего профиля туннеля и измерения его деформации
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 93559
Автор: Минин
Текст

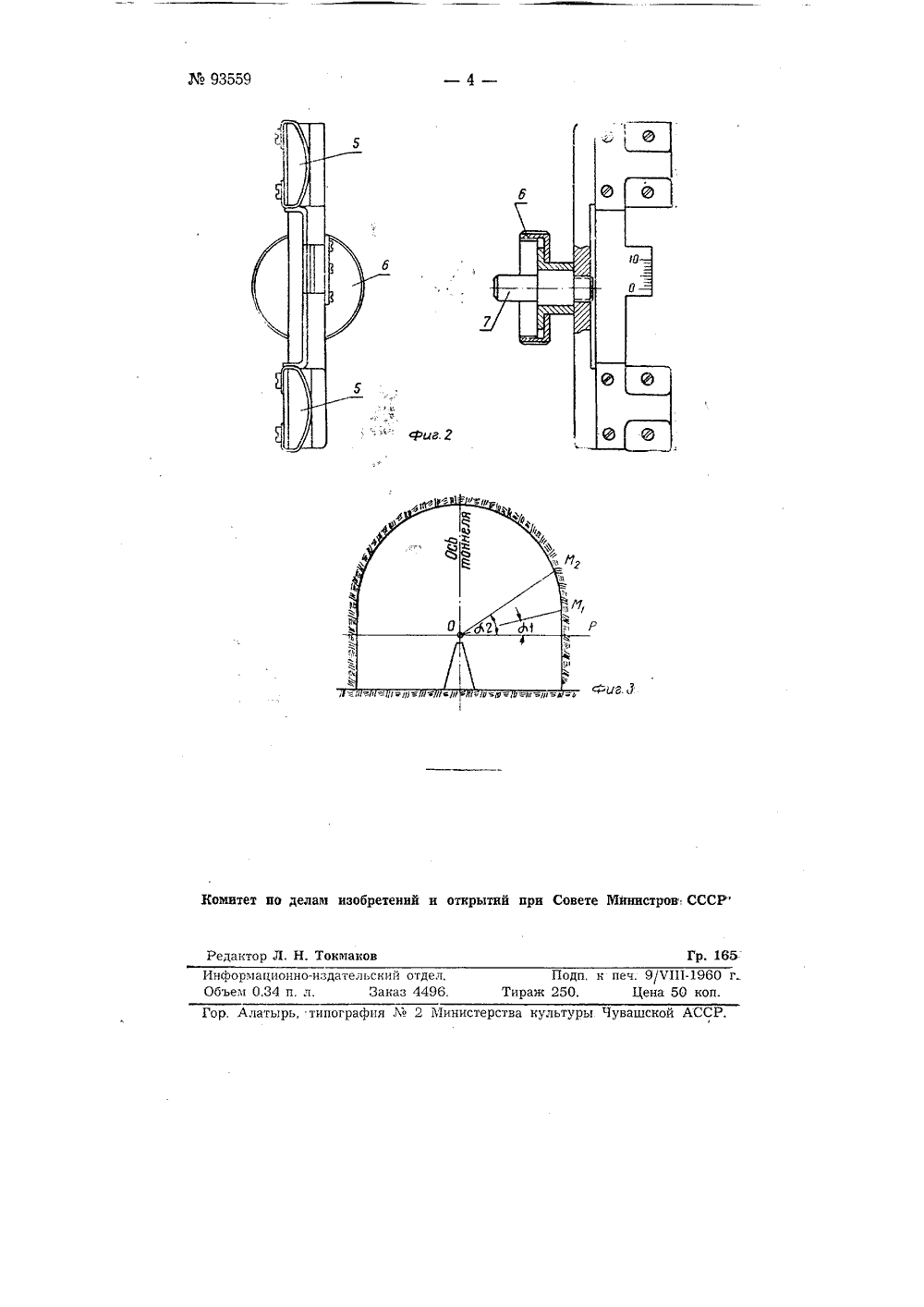

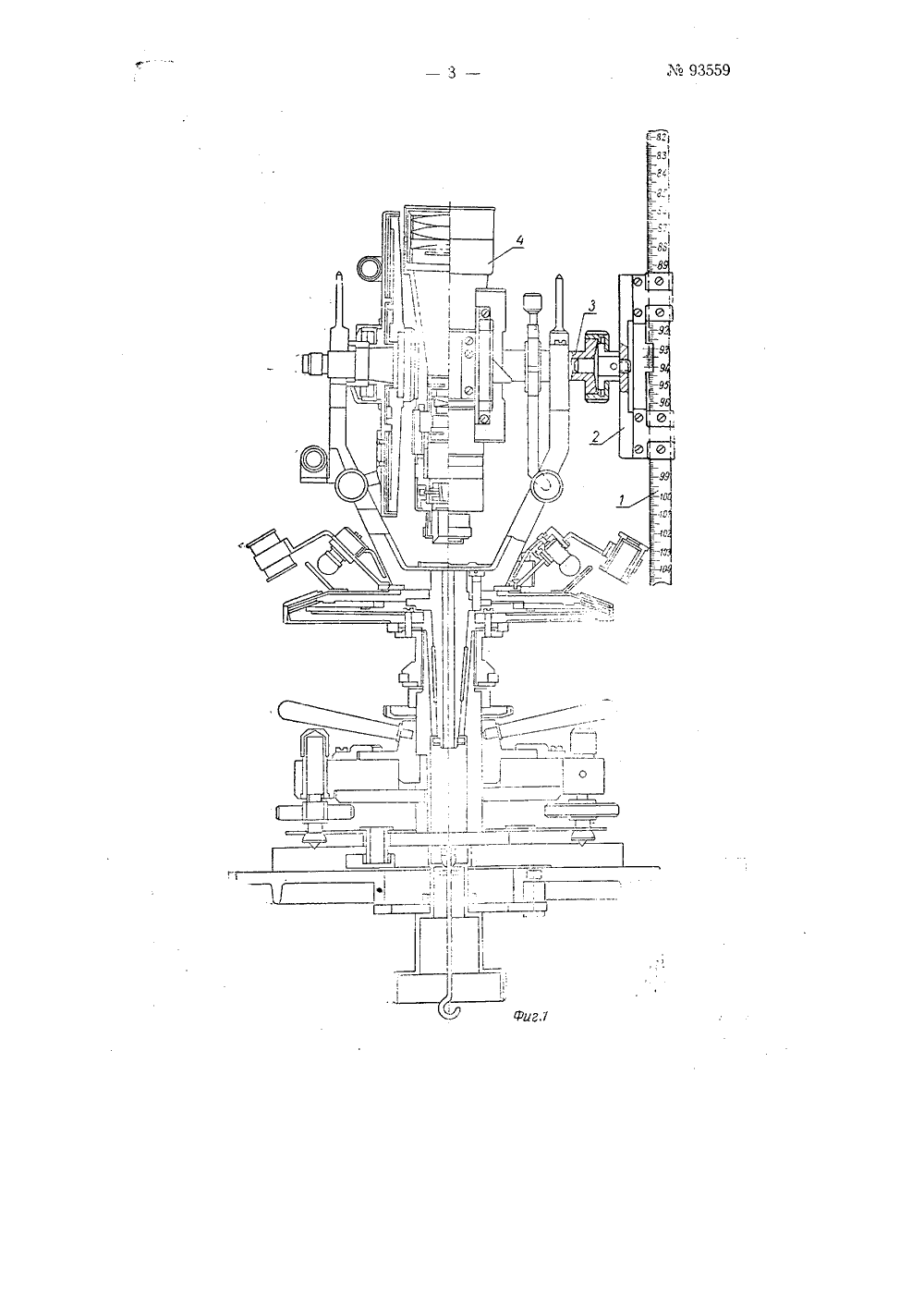

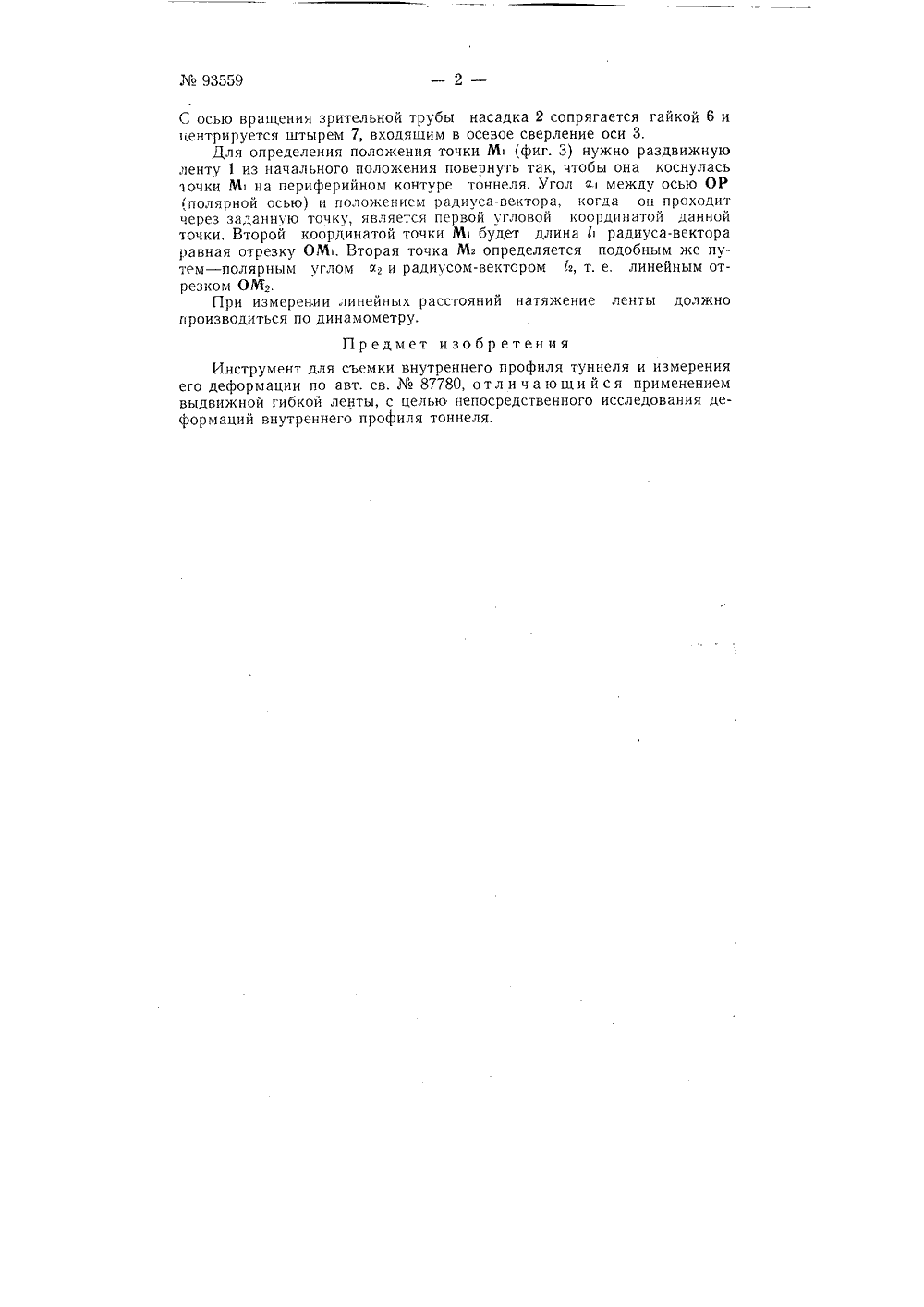

Класс 42 с, 5 ыСССРОПИСАНИЕ ИЗОБРЕТЕНИЯ И ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУП. И. Минин ИНСТРУМЕНТ ДЛЯ СЪЕМКИ ВНУТРЕННЕГО ПРОФИЛЯТУННЕЛЯ И ИЗМЕРЕНИЯ ЕГО ДЕФОРМАЦИИ Заявлено 17 ноября 1950 г, за438426 в Гоетехнину СССРОсновное авт. св.87780 на имя П. И, МининаВ основном авт. св.87780 описан геодезический инструмент, выполненный в виде теодолита с эксцентренной трубой, снабженной окулярной насадкой. Для измерения координат любой точки профиля тоннеля инструмент снабжен выдвижной градуированной рейкой. Рейка выполнена поворотной в вертикальной плоскости совместно со зрительной трубой на 360,Описываемый инструмент является дальнейшим его развитием, в котором для непосредственного исследования деформаций внутреннего профиля тоннеля применена выдвижная гибкая лента.На фиг.изображен инструмент с лентой, установленной вместо эксцентренной трубы; на фиг. 2 в насад для ленты (в двух проекциях); на фиг. 3 в схе исследования деформаций внутреннего профиля тоннеля.В процессе работы прибором приходится производить линейные измерения в вертикальной плоскости под различными углами наклона с одной точки стояния. Так для съемки поперечного профиля (габарита) тоннеля или выявления признаков его деформации измеряют координаты точек, лежащих на его периферийном контуре в полярной плоскости системы координат.Для этой цели предназначена выдвижная гибкая лента 1 с двухсторонним делением, протарированная через каждый миллиметр. С помощью насадки 2 лента 1 сопрягается с осью 3 вращения зрительной трубы 4. Насадка устанавливается вместо эксцентренной трубы и выполняется таким образом, что визирная ось эксцентренной трубы совпадает с осью измерительной ленты, а нулевой штрих (указатель) нониуса, по которому производится отсчет, совпадает с горизонтальной осью вращения. Лента 1 закрепляется в насадке двумя пружинами 5.С осью вращения зрительной трубы насадка 2 сопрягается гайкой 6 и центрируется штырем 7, входящим в осевое сверление оси 3.Для определения положения точки М (фиг. 3) нужно раздвижную ленту 1 из начального положения повернуть так, чтобы она коснулась очки М на периферийном контуре тоннеля. Угол х между осью ОР полярной осью) и положением радиуса-вектора, когда он проходит церез заданную точку, является первой угловой координатой данной точки, Второй координатой точки М будет длина 6 радиуса-вектора равная отрезку ОМс Вторая точка М 2 определяется подобным же путем - полярным углом х 2 и радиусом-вектором Й, т. е, линейным отрезком ОИ,.При измерении линейных расстояний натяжение ленты должно производиться по динамометру.Предмет изобретенияИнструмент для съемки внутреннего профиля туннеля и измерения его деформации по авт. св.87780, от л и ч а ю щ и й с я применением выдвижной гибкой ленты, с целью непосредственного исследования деформаций внутреннего профиля тоннеля.93559 открытий при Совете Министров С итет по делам изобретен едактор Л. Н, Токмаков Гр. 16 ор. Алатырь, типография Л. 2 Министерства культуры Чувашской АССР нформационно-издательбъем 0,34 п. л. ии отделказ 449 Подп. краж 250.
СмотретьЗаявка
438426, 17.11.1950
Минин П. И
МПК / Метки
Метки: внутреннего, деформации, инструмент, профиля, съемки, туннеля
Опубликовано: 01.01.1952
Код ссылки
<a href="https://patents.su/4-93559-instrument-dlya-semki-vnutrennego-profilya-tunnelya-i-izmereniya-ego-deformacii.html" target="_blank" rel="follow" title="База патентов СССР">Инструмент для съемки внутреннего профиля туннеля и измерения его деформации</a>
