Преобразователь сигнала датчикаперемещения b унитарный код

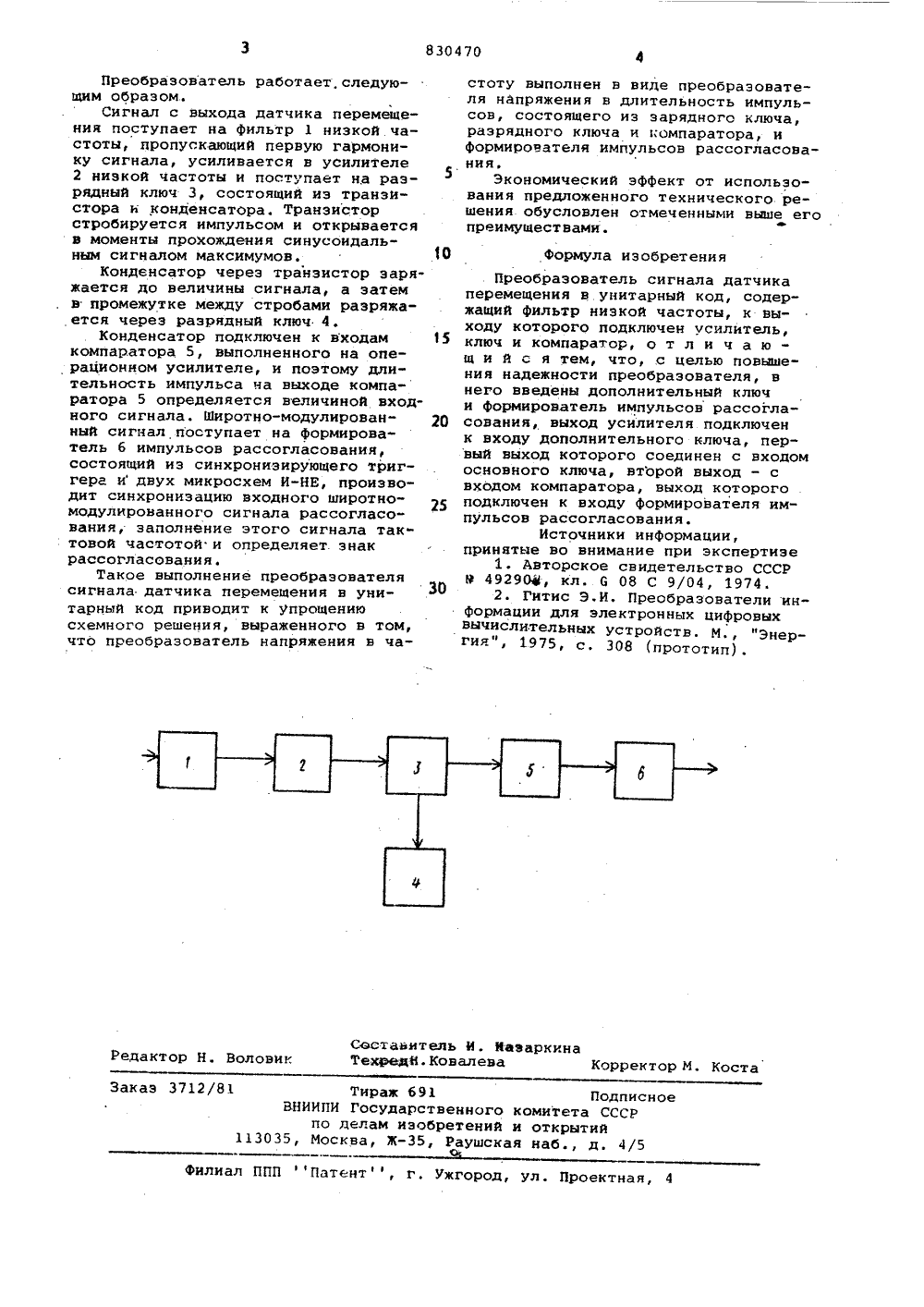

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Рвспублик(22) Заявлено 250779 (21) 2805732/18-24 с присоединением заявки Мо(23) Приоритет Государственный комитет СССР но делам изобретений н открытийДата опубликования описания 150581(72) Авторы Ю.А. Фуэеев, А.Н. Латышев и В,Н. Смирнов АТЕЛЬ СИГНАЛА ДАТЧИКА ПЕРЕМЕЩЕНИВ УНИТАРНЫЙ КОД(54) ПРЕОБРАЗО Изобретение относится к системам автоматического преобразованиясигналов с датчиков перемещений в дискретный сигнал, а именно к преобразователям сигнала датчика перемещения в унитарный код.Известен преобразователь сигнала с датчика угла в код, содержащий.демодулятор сигнала с датчика угла, соединенный через коммутатор с блоком преобразования напряжения в код и блок коррекции кода 1).Недостатком данного устройства является его сложное конструктивное выполнение из-эа наличия сложных бло ков обработки сигнала и формирования кода личества доблоков.Цель изобретения - повыаение надежности преобразователя,Поставленная цель достигается тем,что в преобразователь сигнала датчика перемещения в унитарны код,. введены дополнительный ключ и формирователь импульсов рассогласования, выход усилителя подключен к входу дополнительного ключа, .первый выходкоторого соединен с входом основногоключа, второй выход - с входом .компаратора, выход которого подключенк входу формирователя импульсов рассогласования.На чертеже приведена структурнаясхема преобразователя.Преобразователь содержит, фильтр1 низкой частоты, усилитель 2, (дополнительный) ключ 3, (основной)ключ 4, компаратор 5 и формирователь6 импульсов рассогласования.Фильтр 1 низкой частоты через усн- .иэкой частоты подключен кнительного зарядного клювыход которого соединенсновного разрядного клкомпаратор 5 с входомб импульсов рассогласов йву 20с .од,киэ 25 литель 2 нвходу допол ча 3, один с входом о 4 и через мирователя о ючафор-,ания Наиболее близким по техническсущности к предлагаемому устройсявляется преобразователь сигналадатчика перемещения в унитарныйсодержащий фильтр низкой частотывыходу которого через усилителькой частоты подключен блок преобзования напряжения в частоту, выненный на компараторах и ключахНедостатком данного устройствявляется его сравнительно низкаядежность из-эа наличия большого к полнительных элементов и-35, Раушская наб. Тираж НИИПИ Госуд по делам Москва, ЖПодписноеСССРий 1303 филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Преобразователь работает, следующим образом.Сигнал с выхода датчика перемещения поступает на фильтр 1 низкой частоты, пропускающий первую гармонику сигнала, усиливается в усилителе2 низкой частоты и поступает на разрядный ключ 3, состоящий иэ транзистора и конденсатора. Транзисторстробируется импульсом и открываетсяв моменты прохождения синусоидальным сигналом максимумов,Конденсатор через транзистор заряжается до величины сигнала, а затемв промежутке между стробами разряжается через разрядный ключ 4.Конденсатор подключен к входамкомпаратора 5, выполненного на операционном усилителе, и поэтому длительность импульса на выходе компаратора 5 определяется величиной входного сигнала. Широтно-модулирован"ный сигнал поступает на формирователь 6 импульсов рассогласования,состоящий из синхронизирующего триггера и двух микросхем И-НЕ, производит синхронизацию входного широтномодулированного сигнала рассогласования, заполнение этого сигнала тактовой частотой и определяет. знакрассогласования.Такое выполнение преобразователясигнала датчика перемещения в унитарный код приводит к упрощениюсхемного решения, выраженного в том,что преобразователь напряжения в частоту выполнен в виде преобразователя напряжения в длительность импульсов, состоящего из зарядного ключа, разрядного ключа и компаратора, и формирователя импульсов рассогласования.Экономический эффект от использования предложенного технического. решения обусловлен отмеченными выше его преимуществами. Преобразователь сигнала датчикаперемещения в унитарный код, содержащий фильтр низкой частоты, к выходу которого подключен усилитель,5 ключ и компаратор, о т л и ч а ющ и й с я тем, что, с целью повышения надежности преобразователя, внего введены дополнительный ключи формирователь импульсов рассогла 20 сования, выход усилителя подключенк входу дополнительного ключа, первый выход которого соединен с входомосновного ключа, второй выход - свходом компаратора, выход которогоподключен к входу формирователя импульсов рассогласования.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР9 49290, кл. 6 08 С 9/04, 1974.2. Гитис Э.И. Преобразователи информации для электронных цифровыхвычислительных устройств. М., "Энергия", 1975, с. 308 (прототип) . И. иаэаркинаалева Корректор М. Коста
