F28B — Конденсаторы для водяного пара или других паров
Поверхностный конденсатор
Номер патента: 1206595
Опубликовано: 23.01.1986
Автор: Рябцев
МПК: F28B 1/00
Метки: конденсатор, поверхностный
...изобретения - повышение эффективности.5На чертеже представлена схемаповерхностного конденсатора.Поверхностный конденсатор содержит корпус 1 с установленнымвнутри пучком теплообменных труб 2,сообщенных с входной и выходной водяными камерами 3 и 4,патрубки 5 и 6подвода пара и охлаждающей воды, патрубки 7 и 8 отвода конденсата и нагретой воды и эжектор 9 для отсосагазов по крайней мере из входной водяной камеры 3, Конденсатор дополнительно снабжен размещенным в выходной камере 4 инжектором 10, напорный патрубок которого размещен коаксиально патрубку 8 отвода нагретойводы. Выходной участок патрубка 8 выполнен 7 - образным с образованиемгидрозатвора, Пучок теплообменныхтруб 2 размещен с уклоном вверх походу движения воды,...
Охлаждающее устройство
Номер патента: 1206596
Опубликовано: 23.01.1986
Метки: охлаждающее
...4поступает к насосным агрегатам 7,5 которыми подается к разбрызгивающимсоплам 3, установленным на водораспределительных трубопроводах 2.Охлажденная вследствие разбрызгивания вода собирается в водосборныхОбассеинах 1, откуда поступает к потребителю. При разбрызгивании водысоплами 3 мелкие капли, уносимыепотоком воздуха, осаждаются в каналах 4, имеющих значительную ширину(до 40 м), что снижает потери водыи предотвращает обледенение территории.При работе электростанции в зимнее время при низких ,температурахводы и целесообразном отключении отдельных насосных агрегатов перетокнеобходимого объема воды из каналов 4 в бассейны 1 осуществляетсячерез отверстия 6, выполненные вверхней части стенок 5, что предотвращает перелив воды иэ каналов...
Осушитель воздуха
Номер патента: 1208436
Опубликовано: 30.01.1986
Авторы: Канаво, Козлов, Лепявко, Поляков
МПК: F25B 43/00, F28B 1/06, F28D 7/08 ...
...иможет быть использовано при обезвоживании пневмосистем, кондиционировании воздуха и т.д.Цель изобретения - повышение степени осушки.На фиг.1 представлен осушитель воздуха, общий вид, на Лиг.2 сечение А-А на Лиг.1.Осушитель воздуха содержит кожух 1, сужающийся по ходу движения воздуха в горизонтальной плоскости, с размещенными в нем рядами оребренных трубок 2, выполненных в виде дуг окрухностей, геометрический центр 3 которых находится на пересечении плоскостей двух боковых сторон 4, а ребра 5 расположены по радиусам этих окрухностей. Пер. - вый и последний ряды оребренных трубок 2 имеют коллекторы 6 и 7 соответственно. На выходе из осушителя воздуха установлен каплеулови -тель 8. Осушитель воздуха работает следующим образом.При...
Установка для обжига сырьевой смеси
Номер патента: 1210032
Опубликовано: 07.02.1986
Авторы: Гаврилов, Егоров, Иванов, Сташкевич, Федоров
МПК: F28B 1/08
Метки: обжига, смеси, сырьевой
...по ответвлению из системы 1 О во внутренний объем шнекового питателя 2 и далее в слой гранул; по ответвлению из системы 10 на обогрев корпуса шнекового питателя,Частота вращения шнека шнекового питателя 2 регулируется сушкой грануг по времени, а шаг шнека определяет оптимальный объем гранул,при котором не происходит разрушение гранул эа5 10 15 20 25 30 35 40 45 Воздух для охлаждения клинкера в холодильнике 8 подается через пульсаторы, Для использования отходящего тепла для сушки гранул к холодильнику 9 присоединена система 10 использования отходящего тепла. 50 В корпусе холодильника 8 предусмотрен патрубок, к которому может быть присоединен газопровод для использования тепла в котлах-утилизаторах и далее в отопительных системах счет их...
Воздушно-конденсационная установка
Номер патента: 1210044
Опубликовано: 07.02.1986
Автор: Горбенко
МПК: F28B 5/00
Метки: воздушно-конденсационная
...13 отсоса.Установка работает следующим Образом.Через патрубок 3 в конденсатор поступает паргазовая смесь (Нззообразные продукты), например ухсэ.-,якне дымовье газы от котелцой ус днонки, предварите.пьно прошедкяе золоочистку и добавку окислите.пей з зиде аммиака хи озопд. Одцовре;ц и - но в конденсатор 2 по затэусэкдм подвода подается чистая охлджд 333:д 5 .зода из конденсатора 1 и от гидро- турбины 5. ПОД ДЕЙСТВИЕМ ПРЯМОГО ТСППСЭСЭсМЕЦСЗ газообразных про;уктз с сэхзае дк- щей водой происходит их оха:ссЗепс, например от 150 до 90-9(э .: Нр 3 вакууме Р = 0,9 атд, и сое;впение цодой нысших газооордзцых окисив дзота, серы и углерода с образод.нем сответствукщих кислот 3,3,.;111 э 0 ь г 1, Ссз )выплп 1 кэьв 1 х В БО;1 я сэ"; объем к о...
Конденсатор пара
Номер патента: 1211578
Опубликовано: 15.02.1986
Авторы: Васильев, Гурьев, Котоусов, Смирнов, Финько, Фирсов, Хоменок
МПК: F28B 1/06
Метки: конденсатор, пара
...ее оси установлена переливная труба 13, соединяющая секцию 4 с секцией б сбора конденсата. Труба 13 имеет в верхней части заглушенный торец с перфорацией, Боковая поверхность трубы 13 в ее нижней части также выполнена перфорированной, что необходимо для отвода конденсата иэ секции 4. Последняя соединена с нижерасположенной секцией 5 смешения по пару через эжектор 14, выполненный вихревым.Секция 5 смешения содержит коллектор 15, прикрепленный к внутренней поверхности корпуса 1 и трубе 13, В коллекторе 15 выполнена перфорация, обеспечивающая распыпение конденсата с образованием завесы. Секция 5 ограничена снизу коническойперфорированной перегородкой б,прикрепленной к корпусу 1 и трубе 13.Секция 6 сбора конденсата соединена трубопроводом 17...

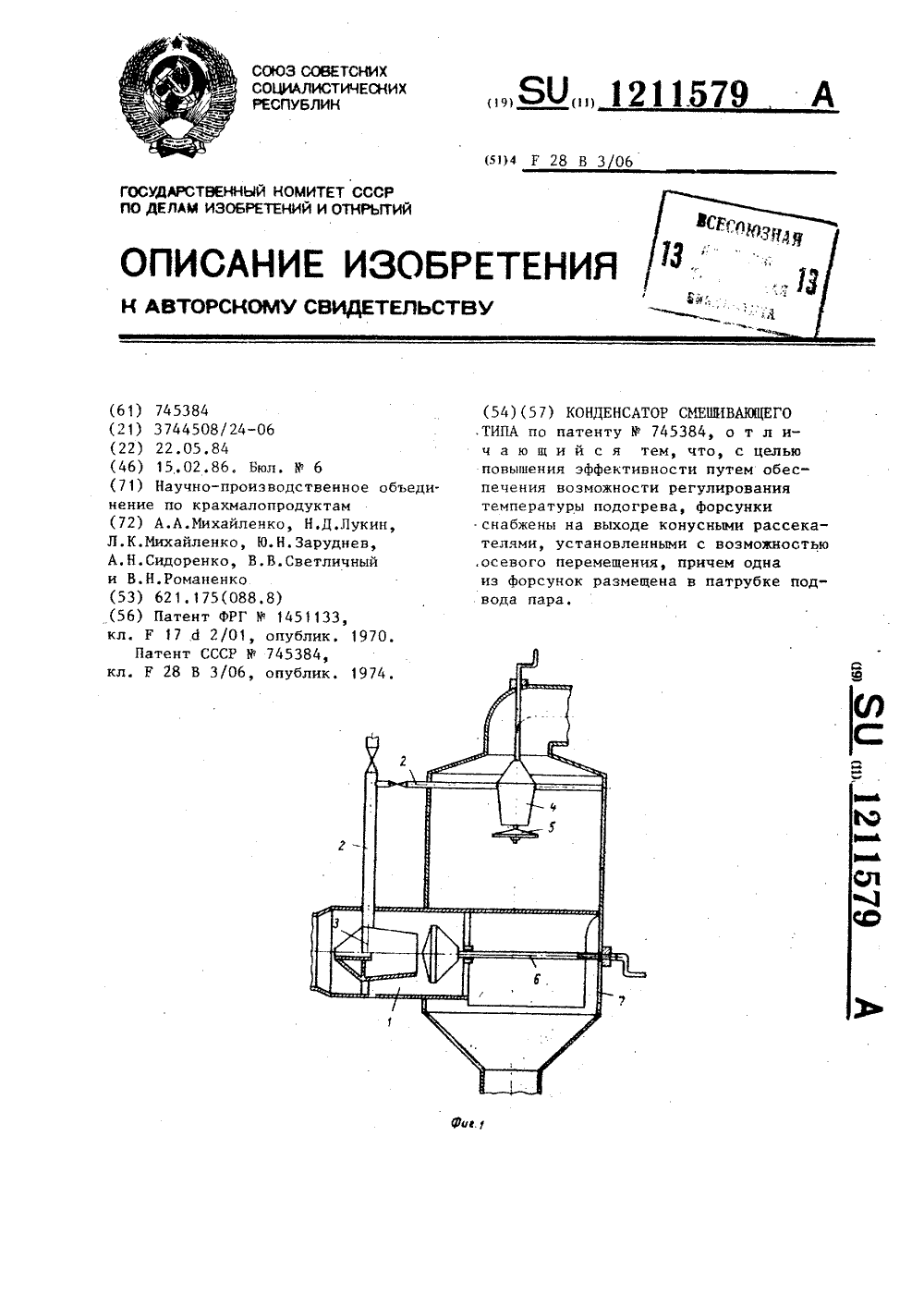

Конденсатор смешивающего типа
Номер патента: 1211579
Опубликовано: 15.02.1986
Авторы: Заруднев, Лукин, Михайленко, Романенко, Светличный, Сидоренко
МПК: F28B 3/06
Метки: конденсатор, смешивающего, типа
...поверхности конуса 4 вблизи большего основания,а отношение площади меньшего основания конуса к полезной площади поперечного сечения патрубка составляетне менее пяти,Форсунки 3 снабжены на выходеконусными рассекателями 5, установленными с возможностью осевогоперемещения, причем одна из Форсунок 3 размещена в патрубке 1 подвода пара.Для обеспечения осевого перемещения рассекатели 5 снабжены рукоятью 6, закрепленной по оси патрубка 1 посредством резьбового соединения на корпусе 7 конденсатора,.Конденсатор работает следующимобразом.ПаР подводят по патрубку 1. Принабегании на пелену жидкости, формируемую форсункой 3 и рассекателем 5,пар конденсируется.При достаточном количестве паражидкость подается только в одну форсунку 3, размещенную в...
Теплообменная труба
Номер патента: 1211585
Опубликовано: 15.02.1986
Авторы: Казаков, Кащеев, Левадный, Сорокин
Метки: теплообменная, труба
...где Ь - текущая высотапрофиля ребра, мм; ш - текущая координата в осевом направлении трубы 1,отсчитываемая па обе стороны от плоскости симметрии ребра 2, мм, а=0,010,02 внутреннего диаметра трубы. Теплаабмен в трубе осуществляется Зюгаследующим образам,Пар конденсируется на наружной поверхности теплоабменнай трубы 1, Ох- рюшлаждающая вода протекает внутри тру- Ядбы 1, Интенсификация теплообмена до- рюстигается путем уменьшения загрязне-ний внутренней поверхности трубыНа фиг. 2 приведены опытные данные,получен ри испытании теплообменника ти руба в трубе", и скоростиводы 1,5 м/с внутри трубы диаметром28 1 мм. В первом варианте (1) испытана труба без оребрения, во второмварианте (2) - труба имела поперечныепрямоугольные...
Способ охлаждения воды на тепловых и атомных электростанциях
Номер патента: 1213337
Опубликовано: 23.02.1986
Метки: атомных, воды, охлаждения, тепловых, электростанциях
...турбоустановок атомных и тепловых электростанций.Цель изобретения - повышение степени охлаждения в естественных охладителях с рыбозаградительными дамбами на входе в водоподводящий канал.На фиг. 1 изображена система оборотного водоснабжения с прудом-охладителем; на фиг, 2 - водоподводящий канал системы с рыбозаградительной дамбой; на фиг. 3 - разрез А-А на фиг. 2.Система оборотного водоснабжения содержит размещенный в корпусе 1 электростанции конденсатор (не показан), напорные бассейны 2, водо- подводящий канал 3, сбросной канал 4, канал 5 продувки пруда-охладителя, ограждающую дамбу б, струенаправляюшчо дамбу 7, струераспределительную 213337 2дамбу 8, рыбозаградительную дамбу 9,с одной стороны которой размещенынасосы 10, а...
Способ регулирования подпора бустерного насоса
Номер патента: 1224449
Опубликовано: 15.04.1986
Метки: бустерного, насоса, подпора
...изобретения - повышение надежности защиты насосов от кавитации в периоды снижения давления в предвключенной емкости,На чертеже изображена схема конденсационной установки для осуществления предлагаемого способа.Емкость 1 - конденсатор паровой турбины - соединена патрубком 2 с бустерным насосом 3 струйного типа, имеющим активное сопло 4. Насос 3 соединен трубопроводом 5 с основным насосом 6 центробежного типа. Напорный патрубок 7 насоса 6 подключен линией 8 с регулирующим клапаном 9 к активному соплу 4 насоса 3. Регулятор 10 клапана 9 через усилитель 11 соединен с дифманометром 12, связанным с трубопроводом 5 и первой частью емкости 1.. Способ регулирования подпора бустерного насоса 3 осуществляют следующим образом.Жидкость из...
Охладитель системы оборотного водоснабжения
Номер патента: 1225992
Опубликовано: 23.04.1986
Авторы: Альтман, Васильев, Ефимов, Маценко
МПК: F28B 9/06, F28D 15/00
Метки: водоснабжения, оборотного, охладитель, системы
...дистанционирующих решеток. Верхняя и средняя дистанционирующие решетки 4 и 5 выполнены с ячеями, имеющими диаметр, превышающий диаметр испарительного участка тепловых труб 3, и разграничены между собой по высоте поплавками 1, а ячеи нижней решетки 6 имеют диаметр, не превышающий диаметра испарительного участка тепловой трубы 3, при этом решетки 4 - 6 соединены между собой с внешних сторон тросами 7, нижние концы которых прикреплены к углам нижней решетки 6, а верхнее - к лебедкам 8, расположенным по углам верхней решетки 4. Охладитель дополнительно снабжен воздухоподающим устройством, выполненным в виде размещенного в конфузорно 2диффузорном канале 9 вентилятора 10, иконическим рассекателем 11 воздуха, трубыпри этом размещены...
Комбинированный поверхностный конденсатор со смешивающим отсеком
Номер патента: 1229544
Опубликовано: 07.05.1986
Автор: Рябцев
МПК: F28B 5/00
Метки: комбинированный, конденсатор, отсеком, поверхностный, смешивающим
...В.ЧирковРедактор Н.Тупица Техред И.Попович Корректор М.Самборская Заказ 2441/38Тираж 589 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к энергетике и может быть использовано вконденсаторах паровых турбин.Цель изобретения - повышение эффективности работы конденсатора прималых расходах пара,На чертеже схематично изображенконденсатор.Конденсатор содержит корпус 1 спатрубком 2 подвода пара, патрубков3 отвода конденсата и патрубком 4отвода неконденсируемых газов, пучки 5 охлаждаацих труб, установленный в патрубке 2 смешивающий отсек,включающий перфорированные тарелки6,...
Градирня для системы охлаждения установки с тепловым двигателем
Номер патента: 1231364
Опубликовано: 15.05.1986
Авторы: Ахмедов, Гольцова, Сорокин
МПК: F28B 1/06
Метки: градирня, двигателем, охлаждения, системы, тепловым, установки
...охлаждения установки с тепловым вому коллектору 4, двигателем, например двигателем внутГрадирня работает следующим обрареннего сгорания, газовой турбиной, эом. паровой турбиной. Охлаждающее рабочее тело системыЦель изобретения - повышение охлаждения установки с тепловым двиэффективности работы системы путем гателем проходит через теплообменснижения температуры охлаждающего 10 ник 2, омываемый входящим в градирню воздуха и увеличения тяги градирни, воздухом. По трубопроводу 3 подаютсяНа фиг. 1 изображена градирня, дымовые газы, например, из топки котпродольный разрез; на фиг. 2 - теп- ла тепловой электростанции (не покалообменник-конденсатор, вид сверху. зана). Дымовые газы входят в радиГрадирня для системы охлаждения 15 альные дымоводй 6...
Устройство раздачи воздуха конденсатора паротурбинной установки
Номер патента: 1236302
Опубликовано: 07.06.1986
Авторы: Лапшин, Малахов, Миндрин, Прохоров
МПК: F28B 9/04
Метки: воздуха, конденсатора, паротурбинной, раздачи, установки
...последней.1236302 2короб установлен после патрубка 4подвода води по коду последней.Устройствоработает следующим образом.Охлаждающая вода по патрубку 4 поступает в напорную водяную камеру 1.Сжатый воздух подается в полость короба 2 к пердюрированной перегородке 3.Пройдя перегородку 3, сжатый воздух1 О в виде равномерно распределенных одинаковых пузырьков смещивается с охлаждающей водой в камере 1 и однородной водовоэдушной массой поступаетв трубки конденсатора,15 Для обеспечения устойчивости иравномерной подачи сжатого воздухав камеру 1 необходимо регулироватьрасход воздуха в зависимости от числаотверстий перйорации перегородки 3,Изобретение относится к теплоэнергетике и может быть использованов конденсаторах паротурбинных установок...
Способ непрерывного контроля плотности вакуумной системы паротурбинной установки
Номер патента: 1236303
Опубликовано: 07.06.1986
Автор: Завидин
МПК: F28B 9/10
Метки: вакуумной, непрерывного, паротурбинной, плотности, системы, установки
...камере 3 эжектора 2 идавлением насыщения при температуре водоваздушной смеси на выходе изэжектара 2, устройства 12 определениязначений углового коэффициента уравнения линейной характеристики эжектора 2, устройство 13 определениязначений расхода атсасываемаго эжектором 2 воздухат,е. величины присосов), устройство 14 преобразования выходного сигнала устройства 13,сЬответствующего значению величиныприсосов воздуха, устройства 15,показывающее или регистрирующеевеличину присосов воздуха,Способ осуществляется следующимобразом,Перед включением устройства вэксплуатацию при помощи мерных сопл,средств замера вакуума и атмосФерного давления, датчика б температуры и датчика 5 давления определяют характеристики вадоструйного эжектора 2,...
Установка для удаления парогазовой смеси из конденсатора паровой турбины
Номер патента: 1239499
Опубликовано: 23.06.1986
Автор: Осокин
МПК: F28B 9/10
Метки: конденсатора, паровой, парогазовой, смеси, турбины, удаления
...полость 9, к которой подключены соот-.ветствующие устройства для заполненияи осушения. Камера 6 барботажа образована конической обечайкой 1,стенка- .ми трубы 3 и перфорированной перегородкой 11 с патрубками 12, соединяющими полость камеры 6 с камерой 5сбора смеси, Между стенками камеры 6 .и обечайкой 7 выполнен кольцевой канал 13, соединенный в нижней частис полостью корпуса .1 и трубопроводом 14 подвода воды, установленнымкоаксиально неподвижной трубе 4. Камера 5 сбора смеси отделена от полости корпуса 1 посредством гидрозатвора 15.Установка работает следующим об. разом.При закрытом подводе.ПГС из конденсатора в трубопровод 14 поступаетхолодная вода напором "- 3 м. Поплавок расположен в нижней части корпуса 1, при этом...
Конденсатор паровой турбины
Номер патента: 1241048
Опубликовано: 30.06.1986
МПК: F28B 1/00, F28F 19/00
Метки: конденсатор, паровой, турбины
...образования солевых отложений в трубах конденсаторов. На чертеже схематически изображена конструкция конденсатора. 1 ОКонденсатор содержит корпус 1 с патрубком 2 подвода пара, патрубком 3 подвода и патрубком 4 отвода охлаждающей воды, подводящую и отводящую водяные камеры 5 и б соответственно, пучок теплообменных труб 7, устройство для обработки ох 15 лаждающей воды, установленное в патрубке 3 и выполненное в виде коллектора 8 с размещенными по ходу движения цилиндрическими насадками 9 и подключенного к постороннему источнику пара (на чертеже не показан), причем высота насадок 9 выполнена уменьшающейся по ходу движения пара в коллекторе 8, и установленного над насадками 9 укрупнителя 10 пузырей, выполненного виде пластин с...
Теплообменный аппарат
Номер патента: 1244461
Опубликовано: 15.07.1986
Авторы: Белик, Василенко, Макаренко, Масликов, Прядко, Столяр, Тобилевич
МПК: F28B 1/00
Метки: аппарат, теплообменный
...к пищевойпромьппленности и может быть использовано в теплообменных аппаратах спаровым обогревом, используемым в сахарной промьппленности,Цель изобретения - повьппение экономичности теплообменника путем снижения расхода тепла.На чертеже схематически изображена конструкция 1 еплообменника.Теплообменник содержит корпус 1с раздающим и собирающим коллекторами 2 и 3 с патрубками отвода и подвода охлаждающей среды соответственно, установленные между ними камеру 4 предварительной конденсации иотдельную выходную камеру 5, разделенные перегородкой 6, патрубок 7подвода пара, подключенный к камере4, и патрубки 8 отвода конденсата,подключенные к нижней части камер4 и 5, раздающий и собирающий паровые коллекторы 9 и 1 О, имеющие общие перегородки с...
Устройство для конденсации преимущественно паров и летучих продуктов поликонденсации
Номер патента: 1245843
Опубликовано: 23.07.1986
Авторы: Анфиногентов, Керницкий, Малых, Поляков, Тищенко
МПК: F28B 1/00
Метки: конденсации, летучих, паров, поликонденсации, преимущественно, продуктов
...удаляемых из непрерывно действующих реакторов полимеризации или поликонденсации.Целью изобретения является повышение экономичности работы устройства для конденсации паров и летучих продуктов.На чертеже условно изображено устройство для конденсации паров и летучих 10 продуктов поликонденсации. Устройство содержит корпус 1 с патрубками 2 и 3 подвода пара и отвода конденсата, установленный с наклоном в сторону патрубка 3, соответственно, патрубок 4 15 отвода неконденсируемых газов, размещенные внутри корпуса 1 съемные охлаждающие трубы 5 с закрепленными на них в шахматном порядке перегородками б с зазораме между кромками перегородок 6 и стенками корпуса 1, при этом зазоры выполнены уменьшающимися по ходу пара, а в перегородках 6...
Способ конденсации парогазовой смеси в многосекционном конденсаторе
Номер патента: 1245844
Опубликовано: 23.07.1986
Авторы: Кащеев, Кащеева, Левадный, Мычик, Сорокин
МПК: F28B 1/06
Метки: конденсаторе, конденсации, многосекционном, парогазовой, смеси
...Ужгород, ул. Проектная, 4Изобретение относится к энергетике и может быть использовано в многосекционных конденсаторах с теплоносителями, со.,ержап 1 ими значительное количество неконденсируемых газов, а также обладающими низкой теплотой испарения.Целью изобретения является интенсификация теплообмена.На чертеже изображена конструкция конденсатора, реализующего предлагаемый способ.10Конденсатор содержит корпус 1, тепло- обменные 2 и переходные 3 секции, патрубки 4 подвода парогазовой смеси, вентиляторы 5, установленные внутри секций 3, конденсатосборники 6, патрубок 7 отвода конденсата, патрубок 8 отвода неконденсируемых газов, патрубки 9 подвода и патрубки 10 отвода охлаждающей воды.Способ конденсации реализуется следующим...
Конденсатор смешения
Номер патента: 1247641
Опубликовано: 30.07.1986
Авторы: Абаев, Борисанов, Галустов, Шевченко
МПК: F28B 3/06
Метки: конденсатор, смешения
...А. Долииич Техред И. Верес Корректор О. Луговая Заказ 4108/37 Тираж 589 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 41Изобретение относится к теплотехнике и может быть использовано в тепломассообменных аппаратах установок химической, пищевой, теплоэнергетической и др. промышленности.Целью изобретения является интенсификация тепломассообмена путем поддержания высокой сКорости потока парогазовой смеси.На чертеже условно изображен конденсатор смешения.Конденсатор содержит корпус 1 с крышкой 2, размещенные внутри наклонные и вертикальные перегородки 3 и 4 соответственно, причем вертикальные перегородки закреплены...
Поперечноточный газожидкостный теплообменник
Номер патента: 1254271
Опубликовано: 30.08.1986
Авторы: Бурилин, Креслин, Цатуров, Шварцкопф
МПК: F28B 3/04
Метки: газожидкостный, поперечноточный, теплообменник
...Корректор А. Тяско Редактор А. Лежнина Заказ 4708/42 Тираж 589 Подписка ВНИИПИ Государственного комитета СССР по делам изобретений и открытий13035, Москва, Ж, Раушская наб., д. 4/5 Производственно играфическое предприятие, г, Ужгород, ул. Проектная,Изобретение относится к теплотехнике и может быть использовано в тепломассообмениых аппаратах систем вентиляции и кондиционирования воздуха.Целью изобретения является интенсификация тепломассообмена,На фиг1 показан предлагаемыйтеплообменник,общий вид;на фиг.2 -разрез А-А на фиг. 1; на фиг.3 - разрез Б-Б на фиг. 1.Поперечноточный газожидкостныйтеплообменник содержит корпус 1 фиг. 1)с размещенными внутри винтообразнозакрученными трубками 2 овальногосечения, в стенках которых выполнены отверстия...
Способ конденсации парогазовой смеси низкого давления
Номер патента: 1255847
Опубликовано: 07.09.1986
Автор: Финько
МПК: F28B 9/08
Метки: давления, конденсации, низкого, парогазовой, смеси
...установок нефтяной и химической промышленностиЦель изобретения - повьшение эффективности конденсации.На чертеже представлен конденсатор для реализации способа.Конденсатор содержит конический корпус конфуэор) 1, соединенный в верхней части с патрубком выхлопа турбины, а в нижней со сборником конденсатаВерхняя часть корпуса 1 разделена на отдельные объемы при помощи теплообменных труб, выполненных в виде конфузора 2, но эффективнее сопла. Лаваля, установленного в центре, верхняя часть которых может иметь форму квадрата или круга в зависимости от контуров выхлопа г цил пщр низкого давления турбины. Конфузоры 2 в верхней и нижней своей части приварены к плитам 3, имеющим соответствующие вырезы, образуя таким образом герметичную зону, в...
Способ конденсации пара
Номер патента: 1262246
Опубликовано: 07.10.1986
Автор: Финько
МПК: F28B 3/00
Метки: конденсации, пара
...чертеже представлено устройство для реализации способа конден-. сации пара. Устройство содержит корпус 1 с размещенной внутри конусообразной секцией 2 смешения (конфузором), сужающейся по ходу парогазовой смеси, вихревые охладители 3, установленные в верхней или средней части секции 2, выход которых направлен перпендикулярно потоку пара, зона 4 разрежения, образованная стенками корпуса 1 и секции 2 и подключенная в верхней части к эжекторам 5, а в нижней через перфорацию 6 расширяющейся части стенок секции - к секции 2, в нижней части корпуса 1 по оси установлена фигурная коническая обечайка 7 вершиной вверх с образованием с расширяющимся в нижней части перфорированными стенками секции 2 поворотной зоны отделения конденсата...
Способ создания капельной конденсации водяного пара
Номер патента: 1262247
Опубликовано: 07.10.1986
Авторы: Гущин, Каган, Котенко, Максимова, Ратнер, Сафонов, Смирнов
МПК: F28B 9/00
Метки: водяного, капельной, конденсации, пара, создания
...водыи в качестве добавки используютсясоли третично-первичных диаминовобщей формулы21 п 3 в Составитель В.,ЧирковТехред В.Кадар Корректор Л.Пилипен Редактор П.Коссей Заказ 5407/3 589 ТиВНИИПИ ис Подтета СССткрытийая наб.,Государственного ко ,елам изобретений и Москва, Ж, Рауш 4/ 3035 Произ твенно-полиграфическое предприятие, г, Ужгород, ул. Проектная,4 Изобретение относится к теплоэнергетике и может быть использовано для интенсификации теплообмена в теплообменных аппаратах, в том числе в конденсаторах паровых турби эа счет создания стабильной капельной конденсации.Целью изобретения является увеличение продолжительности процесса капельной конденсации и повышение его эффективности.Способ реализуется следующим образом.Гиброфобиэирующая...
Система оборотного водоснабжения
Номер патента: 1262249
Опубликовано: 07.10.1986
Авторы: Губайдуллин, Гудцов
Метки: водоснабжения, оборотного
...4,водосборником 16, соединенным трубопроводом 17 с камерой 18смешения дополнительного эжектора,включенного в прямую магистраль 2на участке между точками подключенияохладителя 5 и теплообменников 1,на магистрали 2 установлено термореле 19, а на трубопроводе 17 - задвижка 20.Система оборотного водоснабженияработает следующим образом,Оборотную воду после теплообменников 1 подают по обратной магистрали 3 в водосборный бассейн-смеситель 4, в котором находится ранееохлажденная в охладителе 5 вода. Если температура атмосферного воздуханиже расчетной, то в водосборномбассейне-смесителе 4 вода имеет тем" пературу ниже, чем необходимо для подачи в теплообменники 1. В это время задвижка 12 закрыта и воду на ороситель 6 не подают, Горячая вода из...
Брызгальный охладитель для циркуляционной воды
Номер патента: 1268924
Опубликовано: 07.11.1986
Авторы: Гаев, Зисман, Омельченко
Метки: брызгальный, воды, охладитель, циркуляционной
...4Редактор Г. Гербер Заказ 602241 Изобретение относится к теплоэнергетике и может быть использовано в устройствах и системах охлаждения больших расходов циркуляционной воды электростанций.Целью изобретения является повышение экономичности охладителя.На фиг. изображен охладитель с системой циркуляции, вид сверху; на фиг.2 разрез А - А на фиг.1.Брызгальный охладитель содержит открытый тупиковый канал 1, образованный дамбой 2 и размещенный в центральной части водосборного бассейна 3, группы 4 разбрызгиваю 1 цих стационарно установленных устройств, подключенных к каналучерез равномерно размещенные по периметру дамбы 2 насосы 5, причем каждая группа 4 автономно подключена через насос 5 к каналу 1 (фиг.1 и 2).Водосборный бассей 3 и...
Теплообменник
Номер патента: 1268928
Опубликовано: 07.11.1986
Авторы: Глушко, Карабут, Павлов, Повелица, Сазонов
Метки: теплообменник
...с угловым шагом , определяемым на средней линии по формуле де К - радиус средней линии лопатки; а - длина лопатки.1268928 Составитель В. Косенко Техред И. Верес Корректор А. Зимокосов Тираж 589 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и от крытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор Г. Гербер Заказ 602241 Изобретение относится к теплообменнойаппаратуре и может быть использовано вэнергетической промышленности. Целью изобретения является интенсификация теплообмена путем оптимизации установки направляющих лопаток.На фиг.1 изображен теплообменник; на фиг,2 - сечение А - А на фиг.1.Теплообменник содержит блок теплообменных труб 1 с направляющими...
Пароконденсатор с воздушным охлаждением
Номер патента: 1269750
Опубликовано: 07.11.1986
Автор: Алекссандро
МПК: F28B 1/06
Метки: воздушным, охлаждением, пароконденсатор
...рядами относительно потока охлаждающего воздуха, подаваемого воздуходувкой 8перпендикулярно пучку, размещеннойпод пучком 6, витки соединены последовательно по конденсируемому парупри помощи двух коленчатых фитингов9 и 1 О, размещенных под углом с положительным наклоном, теплообменныетрубы соединены одним концом с трубопроводом 1, а другим - с трубопроводом 3, каждый из змеевиков 7 соединен с трубопроводом 1 своим витком,контактирующим первым с потоком охлаждающего воздуха, и с трбопроводом 3 своим витком, контактирующимпоспедним с потоком охлаждающеговоздуха, с возможностью образованияпрямоточного с охлаждающим воздухомустройства, причем пароконденсаторыустанавливаются на раме 11 попарнос питанием от общего коллектора 2. 4....
Система обогрева теплиц
Номер патента: 1269766
Опубликовано: 15.11.1986
Авторы: Альтман, Гончаров, Ефимов, Жуков, Морозов
...задвижку 10. Коллекторы 9 на выходе сообщены с водоохладителем 4. На вершинах теплиц 5 укрепЛена светопрозрачная кровля 11, а каналы 12, образованные стенками теплиц 5 и кровлей 11, подключены через воздушные камеры 13 к воздуховыходным окнам 14 водоохладителя 4, имеющего также воздуховходное окно 15. Каждая воздушная камера 13 выполнена в виде призмы с прямоугольным двух - створчатым основанием 16, одна створка которого шарнирно прикреплена к кровле 11, а другая - к воздуховыходному окну 14, Такая форма камеры 13 наиболее пригодна для сооощения каналов 12 с выходным окном 14 водоохладителя 4, Боковая стенка ка - меры 13 выполнена в виде теплооб - менной водоуловительной решетки 17, теплообменные трубы которой подключены к водоводу...
