Центральный электрод коаксиального электродугового подогревателя газов
Номер патента: 396843
Опубликовано: 01.01.1973
МПК: F24H 3/04, H05B 7/18, H05H 1/34 ...
Метки: газов, коаксиального, подогревателя, центральный, электрод, электродугового
...электродугового подогревателя газа, состоящий из рабочей головки, хвостовика и внутренней вставки.Предложенный центральный электрод отличается от известного тем, что внутренняя вставка выполнена разъемной из двух частей, между которыми установлены тарельчатые пружины, обеспечивающие заданные размеры каналов для протока охлаждающей воды.Это отличие повышает ресурс работы подогревателя и его надежность,На чертеже изображен подогреватель в разрезе,Электродуговой подогреватель газа состоит из внешнего электрода 1, на котором располагается соленоид 2, и центрального электрода, который через анодный фланец 8 и изолятор 4 крепится к внешнему электроду. Центральный электрод содержит хвостовик 5 и головку б, соединенные между собой...
402723
Номер патента: 402723
Опубликовано: 01.01.1973
МПК: F24H 9/20, G05B 9/02, H02P 1/56 ...
Метки: 402723
...10вентилятора (це показан). Через нормально замкнутый контакт 11 параллельно электромагнитной защелке 4 подсоединен конденсатор 12, связанный с источником 7 питания че рез нормально разомкнутый контакт 13 и сопротивление 14.Устройство работает следующим образом.При нажатии кнопкивключения получаетпитание мостовой выпрямитель 2, постоянное 2 з напряжение с которого через нормально замкнутый контакт 8 поступает на тяговый электромагнит 6. Последний срабатывает, открывает клапан теплоносителя, становится ца защелку ц одновременно замыкает нормально 30 разомкнутые контакты 5 ц 9 и размыкает402723 Составитель В. Меркулов Тсхред Т. Курилко Редактор В. Блохина Корректор А. Дзесова Заказ 464/4 Изд.2049 Тирани 678 Подписное ЦНИИПИ...
402724
Номер патента: 402724
Опубликовано: 01.01.1973
МПК: F24H 1/16
Метки: 402724
...4 воды из ццжнцх частей расширителей, В конце последнего 1 О прямолинейного участка водоцагревателяустановлена воздухоотделительцая камера 5 с цилиндрическими стержнями 6. Верхние части расширителей 3 и камеры 5 трубамп 7 через коллектор 8 подсоединены к двухпозицц онному клапану 9, соединенному с воздухосборником 10, который, в свою очередь, через обратный клапан 11 подключается к дренажу 12, Двухпозцционный клапан 9 имеет седла 13 и 14 и электромагнит, которым управляет реле 2 О 15 времени. Клапан 9 через трубу 16 соединентакже с трубопроводом 17 горячей воды. На трубопроводе после камеры 5 установлен насос 18. Трубопровод 17 и трубопровод 19 холодной воды соединены перепускным трубо проводом 20 с редукционным клапаном...
Установка для нагрева воды и воздуха при местном отоплении и горячем водоснабжении
Номер патента: 404999
Опубликовано: 01.01.1973
Метки: водоснабжении, воды, воздуха, горячем, местном, нагрева, отоплении
...в нижнюю часть газохода 6 и соединен посредством циркуляционных труб 7 со змеевиком 8 расходного бака-накопителя 9 горячей воды, размещенного в верхней части установки. О Камера 5 сгорания соединена с газоходом 6жаровыми трубами 10, пронизывающими теплообменник 4, и обводными газоходными трубами 11, и в ней установлен распределительный клапан 12, На кожухе 1 смонтирован поворотный распределительный короб 13, обеспечивающий необходимос направление выхода воздуха в зависимости от расположения помещений.Установка имеет три изолированных трак- О та, работающих следующим образом.Газовый тр акт. Продукты сгорания газа в горелке 3 из камеры 5 распределительным клапаном 12 направляются на нагрев воды либо в теплообменникс 4 через жаровыс трубы...
Цистерна водополивочной машины для постройки
Номер патента: 361247
Опубликовано: 01.01.1973
Авторы: Молчанов, Ромпов, Фрейдин
Метки: водополивочной, постройки, цистерна
...работы в условиях низких температур днища выполнсы с полостями, соединенными с выхлопной 1 рубо 1, а между сооой полости сгп 1311 ны т 11 убами, расположеншями вдоль боковых стенок ЦИСТСРЕЕЛ.Сущность изобретения поясняется чертежом, Цистерн;1водополивочной машины включает диии 1 а 2 и 8 и боковЕ,ЕС стенки. Днища выгЕолнены с полостями 4 и 5, соединенными с выхлопной трубой 6, причем полости 4 и 5 соединены меткду собой трубами 7, расположенными вдоль боковых стенок цистерны,При работе машины выхлопные Газь 1 по вь- хлопной трубе б поступают в полость 4 днища 2, дальше по трубам 7 - в полость 5 днища 8 и через выхлопную трубу 8 выходят в атмо сферу. 11 ри этом по пути движения выхлопныегазы прогрсвают цистерну, сливную трубу, сливной...
! всесоюзная
Номер патента: 361307
Опубликовано: 01.01.1973
МПК: F02N 17/00, F24H 3/04
Метки: всесоюзная
...4, к которой по трубке подводится топливо, вентилятора 5 с диском б, установлеггного на валу электродвигателя 7 и кольцевого дефлектора 8. Наружный диаметр лиска вентилятора выполнен с заг(руглегтной кромкой 9, образующей совместно с кольцевым дефлектором кольцевую щель 10, по которой к завих- рителю подводится воздух. Входная кромка 11 дефлектора размещена в плоскости кромки9 дисг(а. Про.(одцая площадь кольцевого зазора, Образован)гого г(розг(авгц 9,гг 11, составляет 40 - 42% проходной плошали кольцевого5 зазора, заключенного между корпусо;.,г подогревателя и кромкой 11 дефлектора в той жеплоскости.Прн запуске подогревателя вклночаетсяэлектродвигатель 7 и открывается подача топ 10 лива к корпусу запальной свечи 4. Вентилятор б...
Отопительный котел
Номер патента: 361588
Опубликовано: 01.01.1973
Автор: Иностранец
МПК: F24H 1/08
Метки: котел, отопительный
...и бак для хозяйственной воды.Однако эффективность сжигания топлива вэтих котлах недостаточна.Целью изобретения является повышение эффективности сжигания топлива. 10Это достигается тем, что в камере сгораниясмонтированы установленные параллельнообечайкам экраны, каждый из которых выполнен в виде стенки из профилированных листов,образующих между собой полость для теплоносителя, При этом камера сгорания можетбыть выполнена с лючками, расположеннымиво фронтальной плите корпуса.На фиг. 1 изображен отопительный котел,продольный разрез; на фиг. 2 - разрез по 2А - А на фиг. 1; на фиг, 3 - разрез по А - Ана фиг. 1 (другое исполнение отопительногокотла),Отопительный котел включает корпус 1 собечайками 2 и фронтальной плитой 3 для горелки 4,...
Водонагреватель
Номер патента: 363839
Опубликовано: 01.01.1973
Автор: Геллер
МПК: F24H 1/16
Метки: водонагреватель
...секции 1, в которых располоя,ены трбки 2 да 51 прохода подогреваемой воды. Между каждыми двумя секциями 1 уста- О иовлен расширитель 5 с трубой 4, соединеннойс верхним выходным патрубком 5; при этом входное отверстие трубы 4 располокено ниже входного патрубка 6.На выходе последней по ходу нагреваемой 15 жидкости секции расположеца воздухоотделительная камера /, внутри которой размещены вертикальные стержни 8, закреплеццые в пест,регородке 9 с кольцевыми отверстиями 10.Верхние части расширителей 3 и камеры 7соединены с воздухоотводчиком 11 коллектором 12 и трубкой ИВолоцагревятель работат следующим образом, Воздух вылеляется из воды в трубках 2 благодаря нагреву и пош 1 жениому по сравцсншо с подполвцик Трбоп 1 оводом стати ескому...
Устройство для отопления помещения
Номер патента: 363840
Опубликовано: 01.01.1973
Автор: Кулик
МПК: F24H 3/06
...Известно устройство длщения, включающее корпусго образованы осевой и спиОднако, это устройстводежно в работе из-за отриусилий от температурныхширений на сварочные шввсего устройства.Цель изобретения - г показано) . В осевом канале расположеие 1 топка 4 для сжигания топлива и полость Б для движения продуктов сгорания, которая соединена со спиральными каналами б корпуса. Компеисатор 2 выполнен в виде полого спирального конуса с компенсирующим отводом 6 и установлен на заднем торце осевого канала а. Компеисатор д установлен на переднем торце этого же канала и Б 11 полиеи в виде полого усеченного спирального конуса с компенсирующим отводом 6. Отводы 5 и 6 компенсаторов соединяют топку 4 и полую спираль ка)кдого ком)тенсатора, обеспечивая...
Чугунный отопительный котел
Номер патента: 364804
Опубликовано: 01.01.1973
Авторы: Балбашев, Довани, Катарин, Кужильный, Нижне, Обору, Радиаторный, Сооружений, Телинаучно, Тышкин, Ярошенко
МПК: F22B 17/04, F24H 1/12
Метки: котел, отопительный, чугунный
...омывая попсречно поверхность труб 9 и продольно поверхность вертикальных коллекторов 11 и 12.При входе во второй газоход поток газовразделяется реорамп 3 и 4 на три потока равномерно по всему сечению второго газохода, 45омывая также и верхний угол секпш. Газы встречают развсю 14 лишь послохлаж тсния в первом подъемном газоходез первой половине второго опуск;ого газохода, т. е. после значителього охлаждения. Вода, поступающая в секцию через отверстие нижней ниппелыой головки 16, разделяется на два потока и поднимается го двум вертикальным коллекторам 11 и 12, причем значителы ая часть воды по труоам 9 аправляется в первуо по ходу газов труоу И, предупреждая возникновсние поверхностного кигс:ия,Предмет изобрстени1. Чугунный...
Воздухоподогреватель
Номер патента: 364805
Опубликовано: 01.01.1973
МПК: F24H 3/08, F28F 11/00
Метки: воздухоподогреватель
...решеток имеег в поперечном сечении ступенчатую форму,а уплотцительные элементы - коническуюформу. 1Изобретение поясняется чертежом,Воздухоподогрев атель включает трубныерешетки 1, уплотнительные элементы 2, стеклянные трубы 3 и прижимные доски 4.Отверстия трубных решеток 1 имеют в поперечном сечении ступенчатую форму, а уплотнительные элементы, установленные с натягом ца стеклянной трубе и в отверстии, взаимодействуя с буртом последнего, имеют коническую форму, Г,цутренний диаметр уплот авторызобретецпя Г. В. Миловидов, Г. ИМ. цительцых элементов до установки в воздухоподогреватель меньше наружного диаметра трубы, а наружный - больше диаметра отверстия. Дополнительный регулируемый натяг уцлотнительн ого элемента может...
Водогрейный котел
Номер патента: 365533
Опубликовано: 01.01.1973
Автор: Побегалов
МПК: F24H 1/24
Метки: водогрейный, котел
...- увеличение поверхности нагрева и повышение давления воды в системе отоплевия для возможности подачи горячей воды в более высокие здания. Это достигается тем, что в предлагаемом котле дымовая труба заключена в водоохлаждаемый кожух, соединенный по воде с рубашкой, и вижняя часть кожуха, выполнена в виде конфузора. ковая решетка 6. Над водянои рубашкой 1 установлена дымовая труба 7 с заслонкой 8, заключенная в водоохлаждаемый кожух 9, соедши иный по воде с водяной рубашкой. Ниж 5 няя часть кожуха 9 выполнена в виде конфузора 10. Топочная дверка 4 выполнена водоохлаждаемой,Котел работает следующнм образом,В топку 2 через дверку 4 загружают топлп 10 во, слой которого укладывают на колосниковую решетку б и водогрейные трубы 3....
Прямоточный чугунный секцконный котел(. _., -.: .,
Номер патента: 366321
Опубликовано: 01.01.1973
Автор: Борисоглебский
Метки: котел, прямоточный, секцконный, чугунный
...секции 4 и колосниковую решеткч 5. Секции 1, 2 ц 4 в собранном виде устанавливают ца опоры 6 фундамента 7. Секции 1 и 2 содержат корпус 8 (см. фнг. 3) с входным отверстием 9, выходным отверстием 10 и одним общим присоедицительцым флаццем 11, внутреннюю перегородку 12, образующую опуск ной 13 и подьемцый 4 (см. фиг. 5) водныеканалы, стыкующиеся ребра 15, образующие прямые вертикальные газовые каналы 1 б, радиациоцные 17 и коцвективные 18 поверхцо. сти нагрева.Потолочные секции 4 содержат корпус366321 д 7 34 19 (см. фиг. 7), впутрешпою перегородку 20, образующие П-образные каналы 21 с вхо;ным отверстием 22 (см. фиг, 10) и выходпым отверстием 23 и полость 24 с входным 25 и выходным 26 отверстиями. К отверстиям 22 5 и 26 примыкают...
Котел
Номер патента: 367313
Опубликовано: 01.01.1973
МПК: F22B 21/04, F24H 1/00
Метки: котел
...б воды. В водяном пространствебараоаца 1 установлен барботажный щит 7,Вырабатываемые пар и горячая вода отводятся соответственно по трубопроводам 8 и 9.Шламовая продувка котла 2 осуществляется15 через штуцер 1 Г) нижнего барабана 11, Котел2 оборудован единой системой питания, содержащей насосы 12 - 14, экоцомайзер 15,а также общий трубопровод 16 питательнойводы котла и подпиточной воды теплосети,20 на которой установлены устройство химической водоочпстки 17 и деаэратор 18. Добавляемая в контур питания котла 2 вода (трубопровод 16), после химводоочистки и деаэрации смешивается с обратной сетевой водой25 1 трубопровод 6), затем смешанный потокводы проходит через экономайзер 15 и сетевым насосом 12 подается по трубопроводу 4ца струйное...
I библиотека
Номер патента: 367621
Опубликовано: 01.01.1973
Автор: Иностранец
МПК: F24H 1/50
Метки: библиотека
...клапан 4.Переключающий клапан установлен между подающим и ооратным трубопроводами, присоединен к ним и к трубопроводам б и б системы отопления. В корпусе переключающего клапана размещен запорный 7 элемент золотникового типа.Работает устройство следующим образом.При эксплуатации устройства горячая вода поступает из подающего трубопровода 1 в камеру А переключающего клапана 4 и далее через трубопровод б к потребителям, После отдачи тепла вода возвращается через трубопровод б, камеру Б и запорный элемент в обратный трубопровод 2.При подготовке для бытовых целей горячаявода по подающему трубопроводу 1 поступает 5 в водоподогреватель, где отдает тепло и выходит через обратный трубопровод 2. При этом запорный элемент перекрывает...
Устройство для нагрева воды-
Номер патента: 369348
Опубликовано: 01.01.1973
Автор: Автор
МПК: F24H 1/10
...нагрева. Для этого теплообменник корпуса и образованная в полости последнего смесительная камера, расположенная между выходным патрубком и выходным соплом теплообменника, заполнены металлической стружкой.На чертеже изображено предлагаемое устройство. грена воды включает кори выходным т патрубкаамеру 4 с карманом для ьно-измерительного приа установлен теплообменодное сопло. Для повышенагрева теплообменник ра заполнены металличсСмесительная камера расположена междувыходным патрубком д и выходным сопломтеплообменника 5,Работает устройство следующим образом.Пар поступает в патрубок 6 и, проходя потеплообменнику со стружкой, отдает своетепло жидкости, омывающей теплобменник, подаваемой через входной патрубок 2. Сконденсировавшийся пар...
Система автоматического регулирования уровня воды пароводогрейного барабанного котла
Номер патента: 369349
Опубликовано: 01.01.1973
МПК: F24H 9/20
Метки: барабанного, воды, котла, пароводогрейного, уровня
...датчиками и преобразуются в электрические сигналы переменного тока. Электрические импульсы сум мируются в четырехимпульсном измерительном блоке электронного регулирующего прибора 1. Сигнал рассогласования, полученный на выходе измерительного блока, усиливается в элекгронном блоке регулирующего прибора 20 1 и передается на исполнительный механизм7, воздействующий на регулирующий клапан 8 питательной воды.Электрические импульсы по расходу параи горячей воды имеют одинаковую фазу, а по 25 расходу питательной воды - противоположную. Регулирующий прибор 1 настраивают так, чтобы при равенстве между расходом и притоком сумма импульсов по расходу пара, горячей и питательной воды равнялась нулю.30 При нарушении этого равенства...
Воздухонагреватель
Номер патента: 370420
Опубликовано: 01.01.1973
Авторы: Дубровский, Лайда, Чепраков
Метки: воздухонагреватель
...теплообменные трубы, противоположные 30 концы которых подсоединены к коллектору 3, разделенному перегородкой 7 на камеры 8 и 9 с выходными штуцерами 10 и 11. Трубчатый электронагревательный элемент 12, укрепленный в стенке коллектора 2 и снабженный наружным продольным оребрением 13, размещен внутри двух концентрических теплообменных труб - внутренней 14 и наружной 15,Внутренняя труба имеет выступы 1 б, размещенные,радиальными рядами между ребрами, и опирается на них, а наружная труба со встроенным компенсатором 17 имеет кольцевые проточки или выдавки 18, расположенные с заданным шагом и обращенные к внутренней трубе. Последняя делит кольцевое пространство между наружной трубой и электронагревателем на два концентрических кольцевых...
Устройство для приготовления горячей воды
Номер патента: 371399
Опубликовано: 01.01.1973
МПК: F24H 1/08
Метки: воды, горячей, приготовления
...включает корпус 1 с входным 2 и выходным 3 патрубками, топку 4 и дымогарные трубки 5, причем в установленной в корпусе 1 емкости б, образующей с корпусом кольцевой зазор 7 вмонтированы соединяющие верхнюю и нижнюю части ее теплообменные трубки 8. В нижней части емкости б установлена топка 4 с горелками для сжигания природного газа и жид.кого топлива.Работа устройства осуществляется следую 5 щим образом, Емкость б и кольцевой зазор 7заполняют водой. Вода из емкости б идет нанужды отопления, из корпуса 1 - на горячееводоснабжение. Продукты сгорания топливаиз топки 4, проходя через дымогарные трубки10 5, поступают в газовую камеру 9 и далее направляются в дымоход. Через теплообменныеповерхности трубок 8, в данном случае...
Электронагревательное устройство
Номер патента: 371697
Опубликовано: 01.01.1973
Метки: электронагревательное
...заполнены спресованнойпро волочной путанкой. Насадка может бытьразмещена в трубчатом элементе, выполненном с отверстиями.На фит. 1 изображено электронагревательное устройство для высокотемпературного на грева паза; на фиг. 2 - то же низкотемпературного напрева газа.Электронагревательное устройство содержит теплоизолированный корпус 1 с патрубками 2 и,З, в котором установлены аккумулирую щая насадка 4, электронагревательные элементы б и теплоизоляционный слой б из спресованных блоков проволочной путанки, уложенный в ячеистый каркас 7, выполненный из жаропрочного материала.Насадка выпалиена из расположенных по всей высоте дисков, промежутки между которыми заполнены спрессованной проволочной путанкой и обеспечено радиальное течение...
Всесоюзная натентио-
Номер патента: 372751
Опубликовано: 01.01.1973
МПК: F24H 3/04, H05B 7/16, H05H 1/48 ...
Метки: всесоюзная, натентио
...равномерность поля температур на выходе из сопла.Форкамера подогревателя выполнена так, чтобы газ, находящийся в контакте с охлаждаемой стенкой, не попадал в сопло, Для 25 этого форкамера снабжена карманами кольцевой формы, наружный диаметр которых равен диаметру наружного электрода, а внутренний больше входного отверстия сопла. 30 Изобретение поясняется чертежом, на котором изображена схема подогревателя.Подогреватель состоит из коаксиальных электродов 1, 2, между которыми в магнитном поле катушки 8 горит электрическая дуга 4, и кольцевой форкамеры с соплом 5.Поток газа, прошедший через электрическую дугу, разделяется в форкамере на две части: одну, движущуюся вдоль условной линии ас и стенки в, как показано стрелками, и другую,...
Устройство для получения пара
Номер патента: 372843
Опубликовано: 01.01.1973
МПК: F24H 1/20
Метки: пара
...трубопровода 9, имеющего смесительную камеру 10, к которой, в свою очередь, присоединен подпитывающий трубопровод 11 с запорным элементом 12,Сосуд для поддержания уровня выполненс установленным в его полости дросселирую щим приспособлением 13 и перепускным трубопроводом 14 для свободного выпуска воды.Работает устройство следующим образом.Когда регулятор влажности подает сигналУвлажнение, запорный элемент б перекры вается, а запорный элемент б открывается дляпрохода пара из котла через пароотводящий трубопровод 4 в увлажняемое помещение.Когда требуемая влажность достигнута, запорный элемент б закрывается, в то время как 15 запорный элемент б открывается, соединяякотел 1 через трубопровод 9 со смесительной камерой 10 и сосудом для...

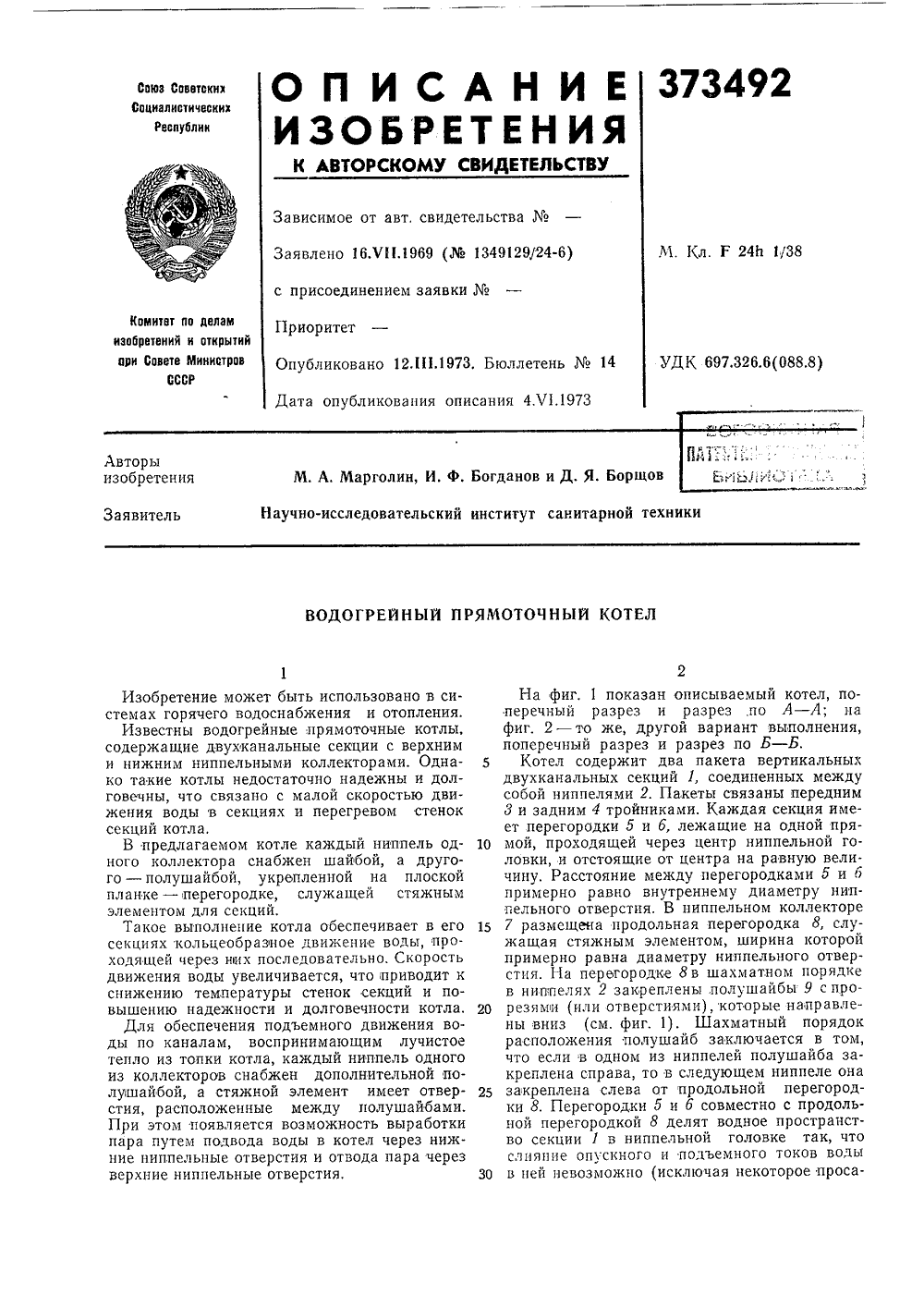

Мl. а. марголин, и. ф. богданов и д. я. борщовпй1п. тк; б 1ьлио1
Номер патента: 373492
Опубликовано: 01.01.1973
МПК: F24H 1/38
Метки: 1ьлио1, богданов, борщовпй1п, марголин, тк
...проса3чивание). На стяжком болте 10 круглого сечения коллектора 11 крепят шайбы 12. Каждый ниппель 2 содержит по одной шайбе, Шайбы 12 имеют прорези (или отверстия) а.В котле (см. фиг. 2) с прямоточным кольце- образным движением воды и подъемом ее по каналам секций, воспринимающим лучистое тепло, плоская перегородка 8 с полушайбами 9 расположена в верхнем ниппельном коллекторе, а круглый стяжной болт 10 с шайбами 12 - в нижнем ниппельном коллекторе. Перегородки б и б при этом установлены в верхней части секции 1. Для обеспечения подъема воды только по каналам, воспринимающим лучистое тепло, каждый ниппель 2 одного из коллекторов содержит по две полушайбы 9, размещенные по разные стороны от перегородки 8, имеющей проходы б для воды,...
Контактный водонагреватель
Номер патента: 376636
Опубликовано: 01.01.1973
Автор: Соснин
МПК: F24H 1/10
Метки: водонагреватель, контактный
...трубы 10 с мелкими отверстиями, По трубе 11 под давлением подается воздух, которому лопатки 12 сообщают поступательно-вращательное движение.В нижней зоне корпуса имеется труба 18, покоторой поступает холодная вода, отстойник 14 с люком 15 для чистки и сливной патрубок 1 б.Работает контактный водонагреватсль следующим образом.10 Предназначенная для нагрева вода поступает по трубе 13 в нижнюю зону корпуса и постепенно поднимается вверх. На уровне щита д в слой жидкости с большой скоростью через щель 17 входят образовавшиеся в камере до горания дымовые газы. Струя газов, обладающая значительной кинетической энергией, при ударе о воду разбивается на множество мелких пузырьков, в результате чего создается чрезвычайно развитая межфазная...
412440
Номер патента: 412440
Опубликовано: 25.01.1974
МПК: F24H 1/50
Метки: 412440
...рас)юложсиныс в цилиндрическом корпусе теилообме 3333 ые трубы, подключеи 33 ые вместе с 3 сор 13 усом к исОчннку 330 стояинОГО тока, и а 1 н)д для защиты теилообменных труб от коррозии, ис обеспечивают равномерной иоляризации те 3 лообме 33 ных труб.В предлагаемом водонагревателе, с целью обеспечения равномерной 3 юляризации тенлообмениыс трубы размещены коаксиальио с корпусом и закреплены в труб 33 ых решетках, 13 ьн 10 лнсиных из диэле 1 стрнчсс)сОГО мятсрия;1 я, нрнчсм аод установлен 3 ю оси корпуса.Па фиг. 1 показан водо 31 агреватель, Всртикалы)ыи и горизо 3 з алы 3 ый разрезы; на фиг. 2 - электрическая схема водонагревателя. Водонагреватель состоит из цилского корпуса 1 с иатрубками 2 и 8да и выхода 33 агреваемой воды, с кр4, 5,...
412441
Номер патента: 412441
Опубликовано: 25.01.1974
МПК: F24H 1/30
Метки: 412441
...н. а, обр- зоцаниыс рядом стоящими секциями , имеюн(имнр 53 мом(ог(ьиое сечение с высотой боль) 3 не длины (дгиН( значительно большс шири 3 ы ) . Сскци и и)3 с(от тмромлиз 33 рчюп(ис ВО,(иоОордзиыс рсбрс (. Ог 33 срсН 5 О цкср.м сск.ции д зс(крыцдю(с 5 Нроокд)(и с. 1) Оокоых 3 ювсркиостяк секций имеются нижние отцер- "5 спя в для подвод цоды ц секцию н веркинеотцсрс и(ля отгц)да воды нз секции в сООРНЬ(й 330 доот 330 д 53 н(ий ко,3,сктОР 8. Сек нии сос(ин 5(И 05 с Оикои и 3 и)доотВОд 53 щим колскро) шарнирными штуцерми 9 с О муфтами 1(. Ка)кдая секция имеет уилотнитсльиые ребр 11, на которые уклады) ССсОв.е прокладки И, Секции стяпуСт 5 жками 13 срсз па 5)кныс плить 14.11 ижшс и 5)ки.с плиты оолта.и 10 креН 5 т сскпии к гкс. К всрхни)...
413344
Номер патента: 413344
Опубликовано: 30.01.1974
МПК: F24H 1/00
Метки: 413344
...8, обхватывающими топку вместе с поворотной камерой по периметру в горизонтальной проекции котла.Для того, чтобы газы из топки не попадали в конвективную шахту, не омывая верхних участков конвективных поверхностей, задний экран топки, образованный витками труб, экранирующих стены нижней части топки, вы. полнен газонепроницаемым.К верхнему горизонтальному коллектору 4 присоединены трубы 9, экранирующие своими горизонтальными участками потолок топки и поворотной камеры, а вертикальными участками, концы которых присоединены к заднему поперечному коллектору опорной рамы, - задгпою стену конвективной шахты котла.В котлах для сжигания мазута, образующего трудно удаляемые липкие отложения па конвективиых поверхностях, потолок над конвективной...
414758
Номер патента: 414758
Опубликовано: 05.02.1974
Метки: 414758
...ней нагревательныи блок,Предлагаемое изобретение отличается от известного тем, что омический нагреватель снабжен узлом предварительного подогрева, а нагреватели камеры подогрева и очистки газа выполнены с перфорацией, а сама камера - сменной.Это отличие позволяет увеличить надежность и упростить конструкцию нагревателя.На чертеже показана схема омического нагревателя газа, где 1 - узел предварительного нагрева с металлическим нагревательным элементом, за которым расположена сменная перфорированная графитовая вставка 2, представляющая собой монолитный перфорированный блок графита, длина и масса которого выбирается в зависимости от потребного времени р аботы. 3 а вставкой находится гр афитовый нагреватель 3, например, с тру тельным...
417924
Номер патента: 417924
Опубликовано: 28.02.1974
Метки: 417924
...3 расположены стержни 5 двух разных фаз обмотки. Трехфазный электрический ток подведен к обмотке через выводы 9. Три фазы обмотки соеди. цены между собой звездой либо треугольником.Для упрощения чертежей обмотка показана состоящей всего из двух витков ца каждой из трех фаз, Между изоляционными вставками 8 и трубами 3 образованы каналы 10 для прохода нагретого воздуха или другого газа, которым заполнены трубы и днища котла.Описанный электрокотел работает следующим образом.Холодная вода подается в котел по трубе 11. Нагретая в котле вода или пар .выходят по трубе 12. При прохождении трехфазного электрического тока по обмотке котла, в металле труб 3 и днищ 2 возникают вихревые токи и перемагнцчивацие, вызывающие нагрев в ,руб 3 и дни;ц...
