Мl. а. марголин, и. ф. богданов и д. я. борщовпй1п. тк; б 1ьлио1

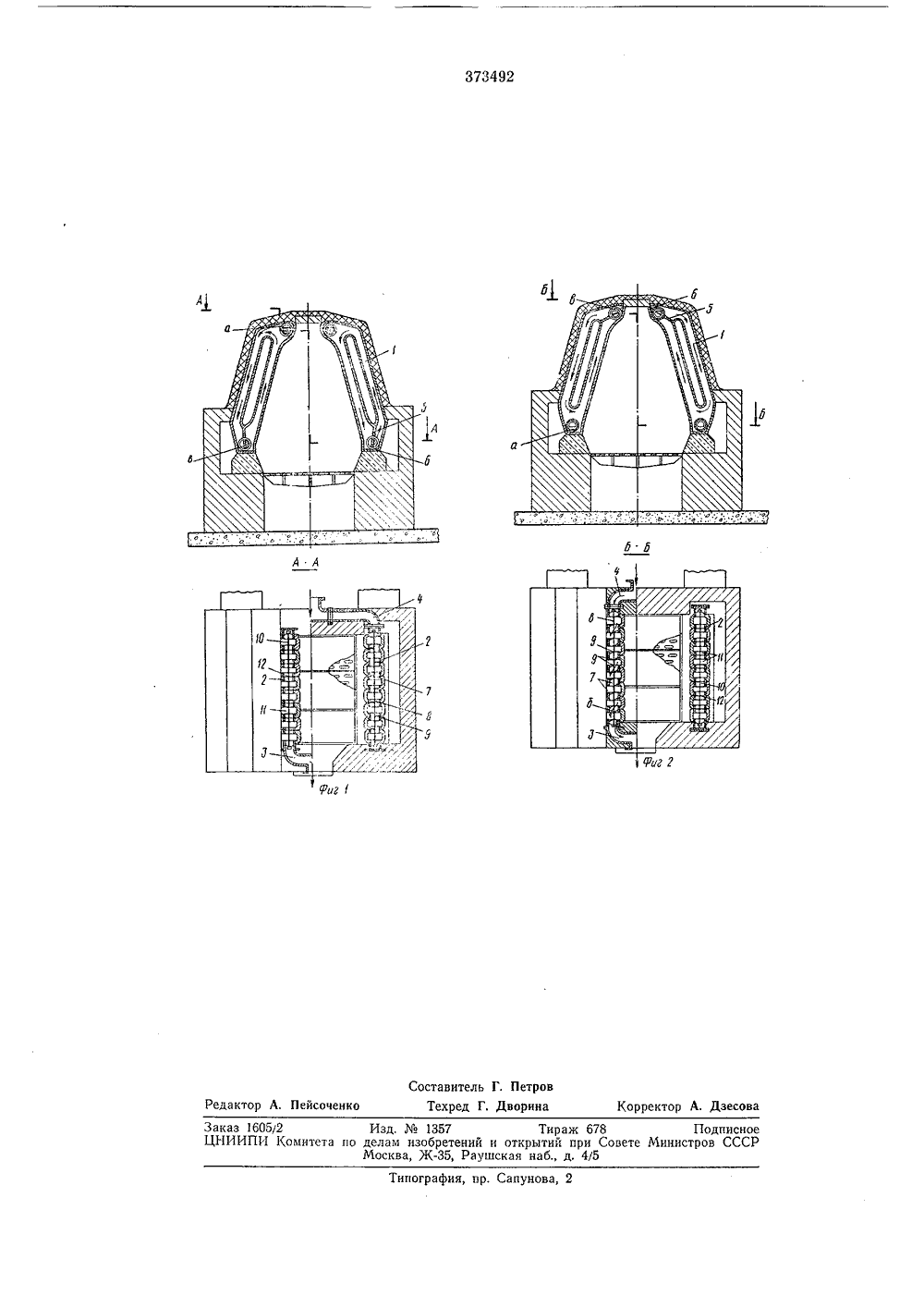

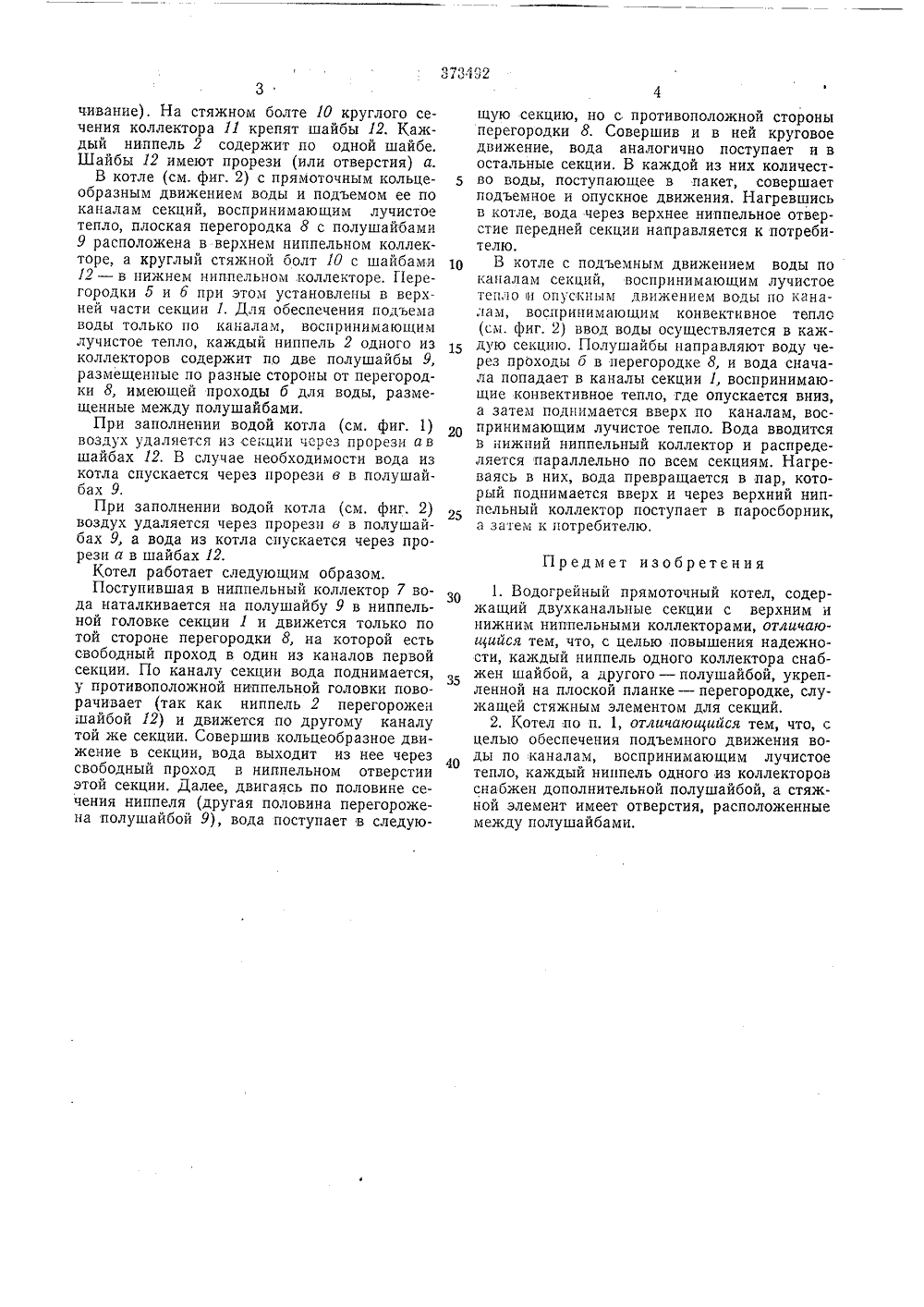

373492 ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЯЬСТВУ Саюа Саеетаких Сациалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 16,Ч 11.1969 ( 1349129/24с присоединением заявкил. Г 24 т 1/3 йамитет па делам аабретений и аткрытиПриоритетОпубликовано 12.11.1973. Бюллетень1Дата опубликования описания 4 Х 1.1973 аеете Министра СССР К 697.326.6(088 Авторыизобретения М. А. Марголин, И, ф, Богданов и Д. Я чно-исследовательский институт санит нои техник витель ГРЕЙНЪЙ ПРЯМОТОЧНЫЙ КОТЕЛ О Изобретение может быть использовано в системах горячего водоснабжения и отопления.Известны водогрейные прямоточные котлы,содержащие двухканальные секции с верхними нижним ниппельными коллекторами. Однако такие котлы недостаточно надежны и долговечны, что связано с малой скоростью движения воды в секциях и перегревом стеноксекций котла,В предлагаемом котле каждый ниппель одного коллектора снабжен шайбой, а другого - полушайбой, укрепленной на плоскойпланке - перегородке, служащей стяжнымэлементом для секций,Такое выполнение котла обеспечивает в его 1 бсекциях кольцеобразное движение воды, проходящей через иих последовательно. Скоростьдвижения воды увеличивается, что приводит кснижению температуры стенок секций и повышению надежности и долговечности котла. 2 ОДля обеспечения подъемного движения воды по каналам, воспринимающим лучистоетепло из топки котла, каждый ниппель одногоиз коллекторов снабжен дополнительной полушайбой, а стяжной элемент имеет отверстия, расположенные между полушайбами.При этом появляется возможность выработкипара путем подвода воды в котел через нижние ниппельные отверстия и отвода пара черезверхние ниппельные отверстия. ЗО На фиг. 1 показан описываемый котел, поперечный разрез и разрез .по А - А; на фиг. 2 - то же, другой вариант выполнения, поперечный разрез и разрез по Б - Б.Котел содержит два пакета вертикальных двухканальных секций 1, соединенных между собой ниппелями 2, Пакеты связаны передним 8 и задним 4 тройниками. Каждая секция имеет перегородки 5 и б, лежащие на одной прямой, проходящей через центр ниппельной головки, и отстоящие от центра на равную величину. Расстояние между перегородками 5 и б примерно равно внутреннему диаметру ниппельного отверстия, В ниппельном коллекторе 7 размещена продольная перегородка 8, служащая стяжным элементом, ширина которой примерно равна диаметру ниппельного отверстия. На перегородке 8 в шахматном порядке в ниппелях 2 закреплены .полушайбы 9 с прорезями (или отверстиями), которые направлены вниз (см. фиг. 1). Шахматный порядок расположения полушайб заключается в том, что если в одном из ниппелей полушайба закреплена справа, то в следующем ниппеле она закреплена слева от продольной перегородки 8, Перегородки 5 и б совместно с продольной перегородкой 8 делят водное пространство секции 1 в ниппельной головке так, что слияние опускного и подъемного токов воды в ней невозможно (исключая некоторое проса3чивание). На стяжком болте 10 круглого сечения коллектора 11 крепят шайбы 12. Каждый ниппель 2 содержит по одной шайбе, Шайбы 12 имеют прорези (или отверстия) а.В котле (см. фиг. 2) с прямоточным кольце- образным движением воды и подъемом ее по каналам секций, воспринимающим лучистое тепло, плоская перегородка 8 с полушайбами 9 расположена в верхнем ниппельном коллекторе, а круглый стяжной болт 10 с шайбами 12 - в нижнем ниппельном коллекторе. Перегородки б и б при этом установлены в верхней части секции 1. Для обеспечения подъема воды только по каналам, воспринимающим лучистое тепло, каждый ниппель 2 одного из коллекторов содержит по две полушайбы 9, размещенные по разные стороны от перегородки 8, имеющей проходы б для воды, размещенные между полушайбами,При заполнении водой котла (см. фиг. 1) воздух удаляется из секции через прорези ав шайбах 12, В случае необходимости вода из котла спускается через прорези в в полушайбах 9.При заполнении водой котла (см. фиг. 2) воздух удаляется через прорези в в полушайбах 9, а вода из котла спускается через прорези а в шайбах 12.Котел работает следующим образом, Поступившая в ниппельный коллектор 7 вода наталкивается на полушайбу 9 в ниппельной головке секции 1 и движется только по той стороне перегородки 8, на которой есть свободный проход в один из каналов первой секции. По каналу секции вода поднимается, у противоположной ниппельной головки поворачивает (так как ниппель 2 перегорожен шайбой 12) и движется по другому каналу той же секции, Совершив кольцеобразное движение в секции, вода выходит из нее через свободный проход в ниппельном отверстии этой секции, Далее, двигаясь по половине сечения ниппеля (другая половина перегорожена полушайбой 9), вода поступает в следующую секцию, но с противоположной стороны перегородки 8. Совершив и в ней круговое движение, вода аналогично поступает и в остальные секции. В каждой из них количество воды, поступающее в пакет, совершает подъемное и опускное движения, Нагревшись в котле, вода через верхнее ниппельное отверстие передней секции направляется к потребителю.щ В котле с подъемным движением воды поканалам секций, воспринимающим лучистое тепло и опускным движением воды по каналам, воспринимающим конвективное тепло (см. фиг. 2) ввод воды осуществляется в каждую секцию. Полушайбы направляют воду через проходы б в перегородке 8, и вода сначала попадает в каналы секции 1, воспринимающие конвективное тепло, где опускается вниз, а затем поднимается вверх по каналам, воспринимающим лучистое тепло. Вода вводится в нижний ниппельный коллектор и распределяется параллельно по всем секциям. Нагреваясь в них, вода превращается в пар, который поднимается вверх и через верхний ниппельный коллектор поступает в паросборник, а затем к потребителю. Предмет изобретения1. Водогрейный прямоточный котел, содержащий двухканальные секции с верхним инижним ниппельными коллекторами, отличающийся тем, что, с целью повышения надежности, каждый ниппель одного коллектора снаб 35жен шайбой, а другого - полушайбой, укрепленной на плоской планке - перегородке, служащей стяжным элементом для секций,2, Котел по п. 1, отличающийся тем, что, сцелью обеспечения подъемного движения во ды по каналам, воспринимающим лучистоетепло, каждый ниппель одного из коллекторовснабжен дополнительной полушайбой, а стяжной элемент имеет отверстия, расположенныемежду полушайбами,373492оставитель Г. Петедактор А. Пейсоченкоа Корректор А. Дзесовахред Г,Заказ 1605(2 Изд. Мо 1357 Тираж 678 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж-З 5, Раушская наб., д, 4/5 Типография, пр, Сапунова, 2
