F23D 13/24 — F23D 13/24

Номер патента: 987293

Опубликовано: 07.01.1983

Авторы: Винникова, Липатов, Рогинский, Сапунов, Смоленский

МПК: F23D 13/24

Метки: горелочное

...1, на фиг. 3 - узел 1 на фиг. 1,Устройство содержит дугообразный топливный коллектор 1, сообщенные с ним инжекционные горелки 2 с наклонными соплами 3 для подачи топливовоздушнойсмеси, установленными в дугообразном разъемном кожухе 4, снабженном в верхней части проемом 5 для отвода продуктов сгорания. Кожух 4 с поверхностью нагреваемой трубы 6 образует камеру 7 сгорания.При работе горелочного устройства газ из коллектора 1 поступает в смеситель инжекционных горелок 2, где смешивается с воздухом, подсасываемым из атмосферы. Далее газовоздушная смесь через сопла 3 истекает в камеру 7 сгорания, образованную кожухом 4 и поверхностью нагреваемой трубы 6, Образовавшиеся продукты сгорания уходят в атмосферу через проем 5.Выполнение угла наклона...

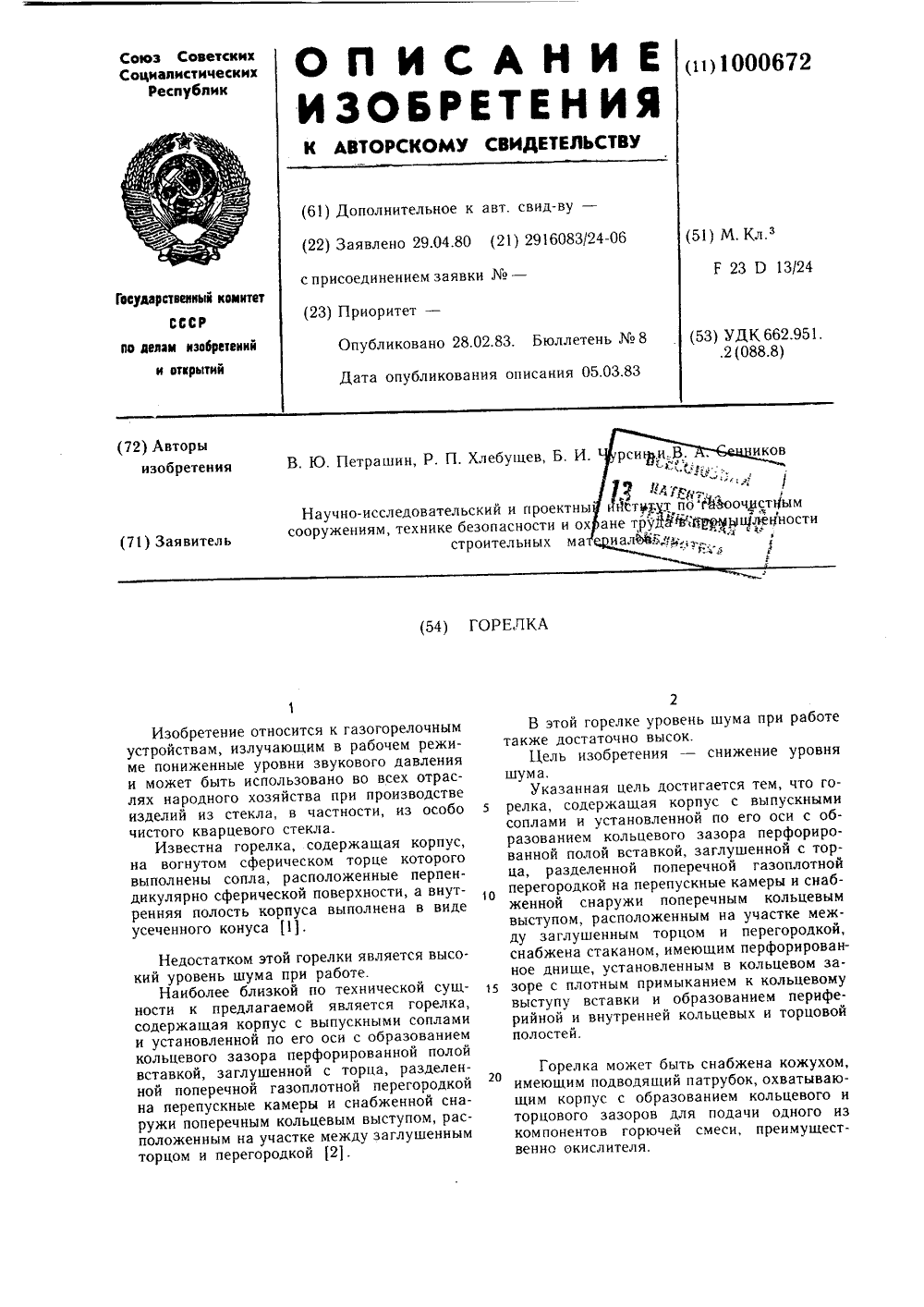

Номер патента: 1000672

Опубликовано: 28.02.1983

Авторы: Петрашин, Сенников, Хлебущев, Чурсин

МПК: F23D 13/24

Метки: горелка

...зазора 2 перфорированную полую вставку 3, заглушенную с торца 4, разделенную поперечной газо- плотной перегородкой 5 на перепускные камеры 6 и 7 и снабженную снаружи поперечным кольцевым выступом 8, расположенным на участке между заглушенным торцом 4 и перегородкой 5.Горелка снабжена стаканом 9, имеющим перфорированное днище 10, установленным в кольцевом зазоре 2 с плотным примыканием к кольцевому выступу 8 вставки 3 и образованием периферийной и внутренней кольцевых и торцовой полостей соответственно 11, 12 и 13.Горелка снабжена кожухом 14, имеющим подводящий патрубок 15, охватывающим корпус 1 с образованием кольцевой и торцовой полостей 16 и 17. На периферийных кольцевых поверхностях вставки 3, стакана 9 и корпуса 1 выполнены...

Номер патента: 1010402

Опубликовано: 07.04.1983

Авторы: Гришин, Отычко, Шевцова

МПК: F23D 13/24

Метки: горелочное

...в горелочном устройстве, содержащем камеру сгорания, снабженнуюгоризонтальными эксцентрично размещенными наружным всасывающим ивнутренним выхлопным патрубками,свободные концы которых заключены в 2kерворированный короб с торцовой стенкой, в коробе между торцовой стенкой и торцами патрубков установлена перфорированная перегородка,перфорация которой смещена относиТельно перфорации торцовой стенкиКороба, перфорация верхней частиКороба выполнена в виде лабиринтНнх каналов, а в зоне выходного среЭа внутреннего патрубка перегородка 35И торцовая стенка короба выполненысплошнымиНа Фиг. 1 представлено предлагаемое устройство, продольный разрез;на фиг. 2 - то же, вид Б.Горшочное устройство содержиткамеру сгорания, снабженную горизонтальными...

Номер патента: 1019172

Опубликовано: 23.05.1983

Авторы: Абрамов, Ахмедов, Максумов, Хакимбаев

МПК: F23D 13/24

Метки: воздухоподающий, горелки, узел

...иполуцилиндрическим шибером, поворотным вокруг продольной оси корпуса Г 1).Недостатками данного устройстраявляются повышенное гидравлическое сопротивление и невозможностьгибкого регулирования параметрамифакела.Наиболее близким к изобретениюпо технической сущности является воз.духоподающий узел горелки, содержащий корпус с цилиндрической выходной горловиной и размещенными в еговходном участке направляющими аппаратом, образованным изогнутыми по окружности лопатками, жестко скрепленными краями с общей поворотной осью,и установленной под ними поворотнойна своей оси полуцилиндрической обечайкои4Недостатком известного устройстваявляется повышенное гидравлическоесопротивление.Цель изобретения - уменьшение гидравлического...

Номер патента: 1021875

Опубликовано: 07.06.1983

Авторы: Исмиев, Ридер, Шуркин

МПК: F23D 13/24

Метки: газоподающий, инжекционного, смесителя, узел

...тепловой нагрузки горелки газовым краном приводит к падению давления перед сопловым отверстием.Наиболее близким к изобретению техническим решением является газоподающий узел инжекцнонного смесителя, содержащий корпус с патрубком подачи газа и сопловым отверстием, по оси которого установлен регулирующий шток 2.Недостатком известного устройства является низкое качество смешения из-за падения скорости потока газа по длине сопла. Целью изобретения является повышение качества смешения путем обеспечения постоянства скорости потока.Для достижения цели в газоподающем узле инжекционного смесителя, содержащем корпус с патрубком подачи газа и сопловым отверстием, по оси которого установлен регулирующий шток, в корпусе установлена диафрагма...

Номер патента: 1028951

Опубликовано: 15.07.1983

Авторы: Ахмедов, Магдеев, Рашидов, Сакаев

МПК: F23D 13/24

Метки: горелочного, завихривания, камера, устройства

...завихривания горелочного устройства, содержащаяцилиндрический корпус с тангенциальным входным патрубком 1 1 1Недостатком данного устройстваявляется низкая экономичность.Наиболее близкой к изобретениюпо технической сущности является ка"мера завихривания горелочного устрой.ства, содермащая цилиндрический корпус, в стенках которого перпендикулярно оси вращения потока установлен рассекатель, выполненный в видестержня 2 ,Недостатком известного устройстватакже является низкая экономичность,обусловленная высоким гидравлическим сопротивлением.Цель изобретения - повышение экономичности путем снижения гидравлического сопротивления.Указанная цель достигается тем,что в камере завихривания горелочного устройства, содержащей цилиндрический корпус,...

Номер патента: 1043421

Опубликовано: 23.09.1983

Авторы: Высочкин, Иванов, Рожнов, Стерлигов, Черныш

МПК: F23D 13/24

Метки: горелка

...10 и 11, причем диаметр отверстий 1 О больше диаметра отверстий 11.Ширина паза 5 равна диаметру наклонных отверстий 4, а суммарная площадь проходного сечения осевых . сквозных каналов 6 и наклонных отверстий 4 в 1,5-2,5 раза меньше суммар- ной площади проходного сечения перфорации боковой стенки камеры сгорания.Насадок 3 делит камеру 1 сгорания на полости Б и В..Горелка работает следующим обра" зом.Топливо подается в камеру 1 сгорания по трубе 2. Окислитель низкого .давления по патрубку 8 поступает в полость междукорпусом 7 и камерой 1,и далее часть его через отверстия 10 подается в полость Б камеры 1 сгорания, откуда по. отверстиям 4 и каналам 6, вводится в открытую полость В камеры 1 сгорания, а вторая половина окислителя через...

Номер патента: 1044891

Опубликовано: 30.09.1983

Авторы: Ахмедов, Балагула, Гольдберг, Неймарк

МПК: F23D 13/24

Метки: горелка

...горелкитакже является низкая надежностьпри сжигании газа переменного соста"ва.Цель изобретения - повышение на- ЗОдежности путем обеспечения саморегулирования крутки при сжигании различных видов топлива.Поставленная цель достигаетсятем что в горелке, содержащей воздушный короб с центральной топлив-.3ной трубой и поворотными лопаткамиэавихрителя, укрепленными на коробеи установленными с зазором относительно топливной трубы, лопатки укреплены на коробе посредством планокв виде консольно установленных биметаллических пластин.На фиг. 1 изображена горелка,продольный разрез" на фиг, 2 - часть цилиндрического короба с лопаткойзавихрителя.Горелка содержит воздушный короб1 с центральной топливной трубой 2и поворотными лопатками 3 эавихрителя 4,...

Номер патента: 1112177

Опубликовано: 07.09.1984

Автор: Капитонов

МПК: F23D 13/24

Метки: газовой, горелки, пламени, стабилизатор

...не обеспечивает надежной работы горелки," так как перегрев выходного сопла приводит к снижению пределов устойчивой работы по проскоку пламени.Целью изобретения является расширение пределов устойчивой работы и увеличение срока службы стабилизатора пламени для газовой горелки,Цель достигается тем, что в стабилизаторе пламени для газовой горелки содержащем корпус с центральным выходным соплом и периФерийнымиотверстиями, периФерийные отверстиярасположены попарно под углом одно кдругому, причем одно иэ отверстийкаждой пары выполнено цилиндрическим,а другое - коническим, расширяющимсяпо ходу газа.На Фиг.1 показан стабилизаторпламени для газовой горелки, продольный разрез, на Фиг.2 - то же,вид сверху, на Фиг,3 - разрез А-Ана Фиг.2,Стабилизатор...

Номер патента: 1114855

Опубликовано: 23.09.1984

Авторы: Бобер, Моров

МПК: F23D 13/24

Метки: горелки, пламени, стабилизатор, стеклодувной

...стабилизатор не обеспечивает устойчивости пламени при использовании легких горючих газов. Пламя при этом не- сфокусировано, имеют место его завихрения и отрыв. Цель изобретения - повышение стабилизации путем создания. фокусированного и безотрывного факела,Указанная цель достигается тем, что в 25 стабилизаторе пламени стеклодувной горелки, содержащем корпус с двойными стенками и конфузорным выходным соплом, подключенным к источнику кислорода, в межстенном пространстве корпуса на внутренней стенке выполнены кольцевые выступы, 30 снабженные окнами, причем окна смежных выступов смещены одно относительно другого.На фиг. 1 изображен стабилизатор пламени в составе стеклодувной горелки, продольный разрез; на фиг, 2 - сечение А-А на фиг. 1....
