F04C 23/02 — компрессоры, скомбинированные с приводящими их двигателями или приспособленные для привода от определенных типов двигателей или моторов (при преобладании отличительных признаков двигателей см. классы, к которым относятся эти двигатели)

Номер патента: 157040

Опубликовано: 01.01.1963

МПК: F04C 23/02

Метки: 157040

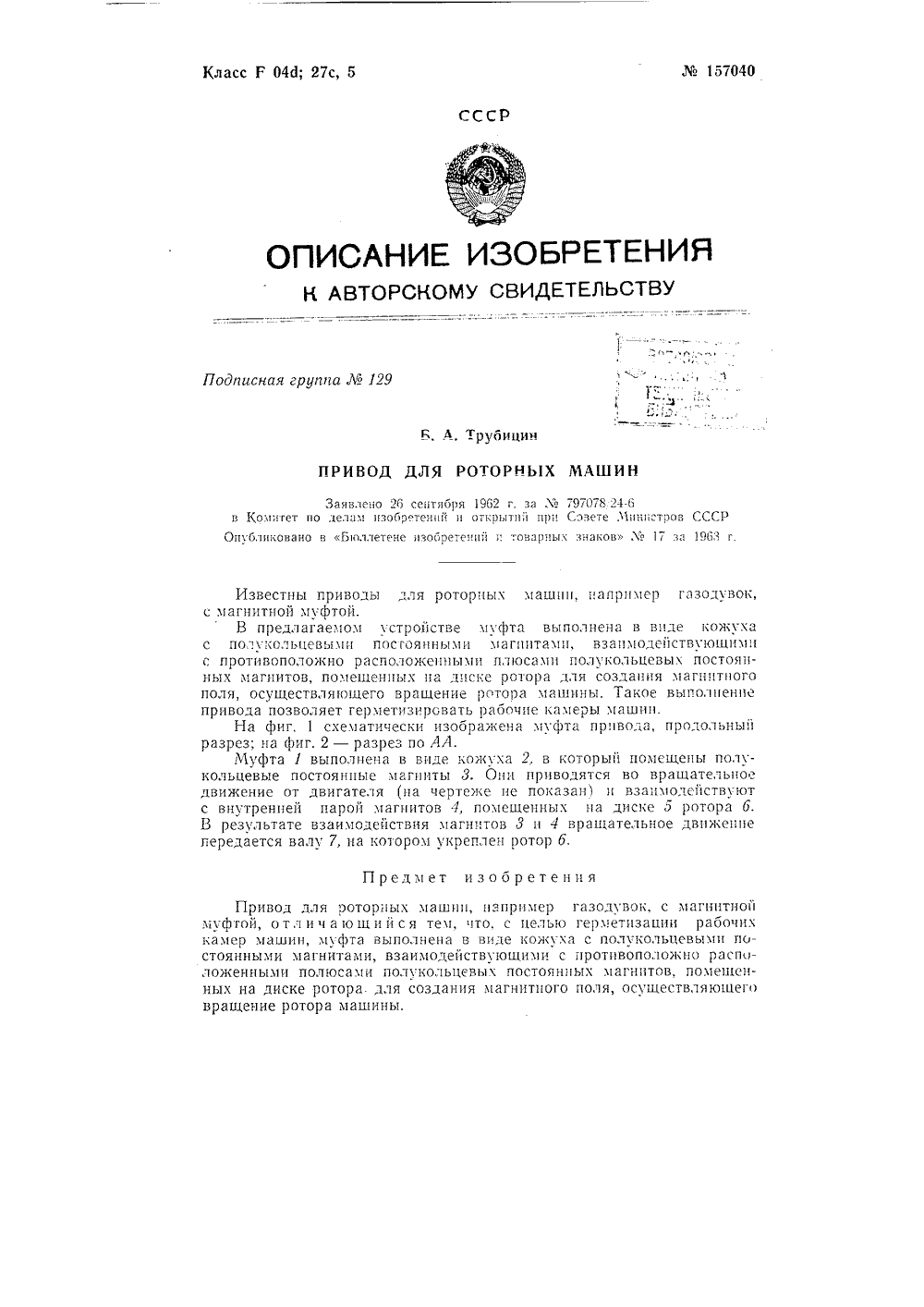

...создания магнитного поля, осуществля 1 ошего вращение ротора машины. Такое выполнение привода позволяет герметизировать 1 рабочие камеры машин.На фиг, 1 схематически изображена муфта привода, продольный разрез; на фиг. 2 - разрез по ЛЛ.Муфта 1 выполнена в виде колуха 2, в который помещены полу- кольцевые постоянные магниты 3. Они приводятся во вращательное движение от двигателя (на чертеже не показан 1 и взаимодействуют с внутренней парой магнитов 4, помещенных на диске 6 ротора 6. В результате взаимодействия магнитов 3 и 4 вращательное движение передается валу 7, на котором укреплен ротор 6. Предмет изобретения Привод для роторных машин, например газодувок, с магнитной муфтой, отличающийся тем, что, с целью герметизации раоочих камер...

Номер патента: 349801

Опубликовано: 01.01.1972

Авторы: Базлов, Богданов, Захаревич, Институт, Крапивин, Сбоев

МПК: F04C 23/02

Метки: компрессор, электромагнитный

...с расположенным в ней датчиком давления 37 соединена с цилиндром 53 через трубопроводы 66 и 67 и холодильник 68.Когда, поршень 51 находится в крайнем левом положении в щлннгдре 54, якорь 24 находится внутри соленоида 22 и индуктивность ого максимальна, При появлении напряжения на выходе устройства задания длительностями 32 включается пропраммное устройство 34, и в схему широтно-импульсного модулятора 36 поступает сигнал с амплитудой, завися;цей от частоты задающего генератора 30.В розультатс на время, определенное устройством,задания длительности 32, включается овновной тирнстор 2, а тиристоры 4 и 8 коммутируются с высокой частотой. При этом длительность открытого состояния основното тиристОра 4 зависит от амплитуды сигнала,...

Номер патента: 394583

Опубликовано: 01.01.1973

Авторы: Бессмертный, Зайков, Кротов, Наний

МПК: F04C 18/063, F04C 18/356, F04C 23/02 ...

Метки: компрессор, электроротационный

...ор становлен ет изобретен Электрор щий разме ля и катя что, с це уменьшени внутри ротрессор, со статор дв сс чаюсссссссся констру к тор статационныи ком ценные в корптс ийся ротор, от. ью упрощениягабаритов, ст ра. сгате сем,сиовлен 00 гсс. от из- внутри Описываемое изобретение относится к области компрессоро- и насосостроения и предназначено для создания давления газа, например, в холодильной технике, а также для сжатия чистых, е загрязненных маслом газов. Известны электроротационные машины, содержащие размещенные в корпусе статор двигателя с внутренним катяшимся ротором, выполненным из постоянного магнита. Магнитопровод статора выполнен с активной зоной, обращенной в сторону ротора. Такое выполнение машины требует большого расхода...

Номер патента: 628340

Опубликовано: 15.10.1978

Авторы: Бурданова, Канышев, Сапронов, Устинов

МПК: F04C 23/02

Метки: агрегат, компрессорный

...с насосом 5, к всасывающему патрубку которого подключен маслосборник 6, и масляный теплообменник 7. Кроме того, агрегат снабжен дополнительным масляным контуром низкого давления с автономным насосом 8, теплообменником628340 Формула изобретения Составитель Н.Алпатоведактор А.Пейсоченко Техред О, Андрейко Корректор Д.Мельниченко Тираж 837комитета Совета Миниретений и открытийсударственного по делам иэо 3035, Москва, 4 5 ПП фПатент, г.ужгород, Ул. Проектная, 4 Фили,9, маслосборником 10 и поплавковым Регулятором 11 уровня. Контур низкого давления подключен к контуру высокого давления на линии всасывания насосачерез поплавковый регулятор 11 уров я, а насос 8. контура низкого давления подсоединен нагнетательным патрубком к подшипниковым...

Номер патента: 823645

Опубликовано: 23.04.1981

Авторы: Гофман, Киперник, Онищенко

МПК: F04C 23/02

Метки: агрегат, двигательно-компрессорный

...впуска и выпуска, а на концентричных валах - взаимодействующие с золотниками толкатели 18, Золотники 16 и 17 впуска и выпуска жестко соединены между собой.Камеры двигателя соединены с впускным коллектором окнами 19 - 21, а с выпускным - окнами 22 - 24.Двигательно-компрессорный агрегат работает следующим образом.В рабочую камеру 4 двигателя подают рабочую среду, под воздействием которой расходятся радиальные лопатки 7 и 9, и спаренные с ними радиальные лопатки 8 и 10, создавая при этом разрежение в камере 13 компрессора, благодаря чему в нее через впускной клапан 14 поступает рабочая среда.Одновременно с этим из рабочих камер 2 и 3 двигателя удаляется через выпускные окна 22 и 23 отработавшая среда. При достижении лопатками крайнего...

Номер патента: 950953

Опубликовано: 15.08.1982

Авторы: Гофман, Киперник, Онищенко

МПК: F04C 23/02

Метки: агрегат, двигательно-компрессорный

...ограничивающие противоположные рабочие камеры двигателя 2 и образующие две дополнительные камеры 8 компрессора, смежные с основной 3 Агрегат раб бразом.Рабочая среда поступает в среднюю камеру двигателя 2, ограниченную корпусом 1 и лопатками 4, установленными на концентричных валах 5 и б. Под действием рабочей среды лопатки 4 расходятся, при этом в камере 3 компрессора происходит процесс всасывания, в дополнительных камерах 8 процесс сжатия, в противоположных камерах двигателя 2 - процесс выталкивания отработавшей рабочей среды.После окончания движения лопаток 4 кперемычкам 7 рабочая среда подается в противоположные камеры двигателя 2,950953 Составитель В. СавушкинТехред Е,Харнтончик Корректс актор Г, Гербе ономаренкс аказ 5914/3 Тираж...

Номер патента: 953269

Опубликовано: 23.08.1982

Авторы: Бансевичюс, Бисигирскис, Рагульскис

МПК: F04C 23/02

Метки: насос, шестеренный

...с другой, расположенные внутри корпуса 1, с зубьями6, на одной из боковой рабочей поверхности 7. которых выполнена выемка8, пьезоэлектрические преобразователи 9 с осевой поляризацией, снабжен-ные электродами 10 и установленныев осевом отверстии 11 каждой шестерни 5, электроды 12, размещенные вкорпусе 1 и крышке 2 соосно с пьезоэлектрическими преобразователями 9и соединенные с генератором высокочастотныгс эдектрических колебаний13, постоянные магниты 14 в корпусе 1, обращенные разноименниии полюсами 15 и 16 к радиальным поверхностям 17 шестерен 5.Электрические импульсы от генерато" ра высокочастотных электрических колебаний через электроды 12 в корпусе 1 и крышке 2, электроды 10 посту 1 пают к пьезоэлектрическим преобразователям 9 с...

Номер патента: 958705

Опубликовано: 15.09.1982

Авторы: Бансевичюс, Бисигирскис, Воболис, Рагульскис

МПК: F04C 23/02

Метки: насос, реверсивный, роторный

...2, установленные на внешней поверхности 13 статора 1, электроды 14 которых присоединены к генератору высокочастотных электрических колебаний 15.При подаче смещенных по фазе электрических импульсов от генератора высокочастотных электрических колебаний 15 к пьезоэлектрическим преобразователям 12 последние начинают совершать колебания, нормальные к внешней поверхности 13 статора 1. Частота колебаний подбирается равной частоте одной из частот собственных изгибных колебаний статора 1. Смещение фаз колебаний пьезоэлектрических преоб958705 формула изобретения 10 Составитель А, Гудков щук Техред А, Бойкас Тираж 678 П ИПИ Государственного комитета СС о делам изобретений и открытий Москва, Ж - 36, Раушская набд ПП Патент, г. Ужгород, ул....

Номер патента: 1132059

Опубликовано: 30.12.1984

Автор: Габайдуллин

МПК: F04C 23/02

Метки: компрессор, роторно-поршневой

...имеетнизкую производительность из-за повышенных перетечек между пальцамии торцовыми уплотнениями.Цель изобретения - повышение производительности.Указанная цель достигается тем, 25что в роторно-поршневом компрессоре,содержащем корпус и установленный внем на валу ротор, снабженный торцовыми уплотнениями и расположенными на периферии плавающими цилиндрическими пальцами с установленными вних радиальными уплотнениями, каждое торцовое уплотнение выполненов виде кольцевого элемента, снабженного отверстиями для размещения пальцев и.:ра:положенной со стороны ротора кольцевой проточкой с установленной в ней подпружиненной уплотнительной вставкой, контактирующей с пальцами,На фиг.1 изображен роторно-поршне вой компрессор, продольный разрез,на фиг.2...

Номер патента: 1281748

Опубликовано: 07.01.1987

Автор: Глазунов

МПК: F04C 23/02

Метки: агрегат, двигательно-компрессорный

...в каждой паре при помощи кольца 15 и снабженные выступами 16, размещенными на передней стороне поршней-регенераторов 14 по направлению вращения роторов, и в поршнях 6 секции 2 двигателя выполнены ответные выступам 16 прорези 17, а выпускные окна 13 рабочих камер 9 компрессора сообщены с впускными окнами 10 рабочих камер 8 двигателя.Корпус 1 снабжен торцовыми крышками 18 и 19, пусковым стопором 20. В камере 8 двигателя имеются форсунки 21 и свечи 22. Ротор 4 сочленен с пневмодвигателем 23.Двигательно-ком прессорный агрегат работает следующим образом.Роторы 4 и 5 вращаются с переменными скоростями и камеры 9 и 8 компрессора и двигателя изменяются в размерах от минимального до максимального и обратно, В компрессоре за пол-оборота в камере...

Номер патента: 1377459

Опубликовано: 28.02.1988

Автор: Глазунов

МПК: F04C 23/02

Метки: агрегат, двигательно-компрессорный

...43, пусковые стопоры 44 и 45,труба 46 для подвода сжатого воздуха при пуске и труба 47, соединеннаяс выпускным окном 11 компрессора 1.Между поршнями 31 и 36 компрессора 1, поршнями 33 и 38 регенератора 3имеются по четыре камеры, в которыхпомещены теплообменные пластины 48,имеющие волнистую поверхность и соединенные между собой по гребням радиальными швами в пружинящие пакеты исиловые пластины 49, также соединенные в пакеты. Силовые пластины 49 соединены с поршнями 31 и 36, а также споршнями 33 и 38 сильфонами 50. Силовые пластины 49 имеют перепускные окна 51, а сильфоны 50 - перепусные окна 52. В окнах 12 и 19 регенератора 3укреплены газораспределительные решетки 53,Двигательно-компрессорный агрегат работает следующим образом.Воздух...

Номер патента: 1402717

Опубликовано: 15.06.1988

Автор: Юрченко

МПК: F04C 23/02

Метки: агрегат, электронасосный

...всасыва" нйя и нагнетания соответственно. Аг регат имеет впускной татрубок 13, соединяющий полость кожуха 1 с атмосФЕрой. Камера 11 всасывания соединена с полостью кожуха 1 через фильтр 14 установленный в трубопроводе 15. Камера 12 нагнетания связана через нагнетатальный канал 16 с маслоотделйтельной полостью 17, содержащейнфгнетательный патрубок 18. Канал 16 сфдержит нагнетательный клапан 19,Агрегат работает следующим образом.При подключении электрообмотки 4 нисточнику питания внутри статора 3 образуется вращающееся магнитное по- лЬ, которое индуцирует в алюминиевых проводниках ротора 5 ток. Проводники с током, взаимодействуя с магнитнйм полем, вращают ротор 5. Под действием центробежных сил пластины 8 прижимаются к цилиндру 9. Каждая...

Номер патента: 1536058

Опубликовано: 15.01.1990

Автор: Юрченко

МПК: F04C 23/02

Метки: электрокомпрессор

...к эксцентричной поверхности пружинами 16. В валу 3 выполнены каналы 17 и 8 подвода и отвода рабочей среды, разделенные перегородкой 9, а также канал 20 для подвода смазки из резерву а раО,Последний выполнен с оребренной с наружной стороны стенкой 21, а всасывающий патрубок 11 в зоне оребрения имеет направляющую 22 рабочей среды. Ротор 6 выполнен из электротехнической стали и литой алюминиевой клетки, а разделительные пластины 14 - из пластмассы.Электрокомпрессор работает следующим образом. При подключении электрообмотки 9 к источнику питания внутри статора 8 образуется магнитное поле, которое индуцирует в алюминиевых проводниках ротора 6 электрический ток. Проводники с током, взаимодействуя с магнитным полем, приводят ротор 6 во...

Номер патента: 1564393

Опубликовано: 15.05.1990

Автор: Юрченко

МПК: F04C 23/02

Метки: экранированный, электрокомпрессор

...6 с радиальными пазами 7 и размещенными вних пластинами 8, Между ротором 6и статором 2 концентрично последнемуустановлен цилиндр 9, образующий сротором 6 и пластинами 8 рабочие камеры 10. Цилиндр 9 герметично разделяет рабочие камеры 10 и статор 2с электрообмоткой 3. Это достигаетсятакже выполнением каналов 11 и 12подвода и отвода рабочей среды в неподвижной оси 4, причем эти каналыразделены оребренной перегородкой 13.В роторе 6 выполнены радиальные каналы 14, поочередно сообщающиеся приего вращении с каналами 11 и 12 подвода и отвода рабочей среды черезвпускные и выйускные окна 15 и 16,выполненные в неподвижной оси 4. Компрессор снабжен. масляной камерой 17,выполняющей также и роль маслоотде.лителя, По каналам 18, выполненнымв оси 4,...

Номер патента: 1728532

Опубликовано: 23.04.1992

Автор: Лавренюк

МПК: F04C 23/02

Метки: вакуумный, насос

...с электрообмотками 5, в котором с зазором установлен ротор 6 с пазами и расположеннымив.них разделительными пластинами 7, В зазоре Между статором 4 и ротором 6 размещен тонкостенный цилиндр 8. Ротор 6выполнен иэ электротехнической стали иустановлен в цилиндре 8 эксцентрично собразованием рабочих камер 9, Электрообмотки 5 выполнены с различной ЭДС, наибольшей со стороны максимальногоудаления ротора 6 от статора 4. Разделительные пластины 7 изготовлены из неэлектропроводного и антифрикционного 25материала и поджимаются к цилиндру 8 споь щью колец 10.Вакуумный насос работает следующимобразом,30 При подаче на электрообмотки 5 трехфазного переменного тока ротор 6 приходит во вращение, рабочая среда всасывается через впускной патрубок,...

Номер патента: 1740781

Опубликовано: 15.06.1992

Авторы: Мартынюк, Нехорошев, Тараканов

МПК: F04C 18/00, F04C 23/02

Метки: компрессорная

...а другим в подшипниковой 15 лаждает электродвигатель 1, крышки 3 и 4 с опоре электродвигателя, валы двигателя и подшипниковыми опорами 5 и 6. При умень- дополнительного модуля кинематически шении рабочих объемов 27 и 28 газ сжимасвязаны посредством шлицевого зацепле- ется и выталкивается через нагнетательные ния, а эксцентрики валов смещены один от- окна 31 и 32 в холодильную систему, Протиносительно другого и ближнего противовеса 20 вовесы 11 и 12 уравновешивают эксцентрина 1 ки 8 и 18 с роторами 10 и 19, Для статическойНаличие двух компрессорных модулей в балансировки необходимо выполнение усустановке позволяет в широком диапазоне ловийувеличивать подачу (холодопроизводитель- п 11 е 1+ П 1 пр 2 Р 2 = пч 2 е 2+ п 1 пр 1 Р...

Номер патента: 1740782

Опубликовано: 15.06.1992

Авторы: Замошников, Левчук, Муринец-Маркевич

МПК: F04C 18/00, F04C 23/02

Метки: компрессор, роторный

...17 под углом уо к общей оси коренных шеек 18, равным половине максимального угла поворота рабочего вала 4 и центром вращения, совпадающим с точкой пересече 45 55 два оппозитных шипа 22, вала с центральным кольцом 19, установленного в подшипниках 23 крышек 24 и соединенного при помощи игольчатых подшипников 25 с шипами 22 через монтажное отверстие картера 50 ния общей оси коренных шеек 18 и оси валас центральным кольцом 19 бесконечного электродвигателя б, втулки 20, установленной на кривошипе 17 на двух радиально- упорных подшипниках 21, и содержащей12, закрываемое крышками 26. Роторный цилиндр 5 состоит из цилиндра 27, в котором диаметрально противоположно закреплены секторообразные перегородки 28, рабочего вала 4 и диаметрально...

Номер патента: 1751412

Опубликовано: 30.07.1992

Авторы: Воробьев, Назаров, Полянский, Суприянович

МПК: F04C 18/00, F04C 23/02

Метки: компрессорная

...электродвигателя 11. 1 ил.рардерртеьнрй ерЕгородкой с возможно, стыю сообщения Йолостимаслоотделителя степлообменником, при этом маслоотделитель расположен в нижней части теплообменника, а доэирующее устройствоусановлено на сливном патрубке, сообщенном с компрессором.На чертеже схематично изображенакомпрессорная установка, горизонтальныйразрез.Компрессорная установка содержит частично заполненный маслом герметичныйкожух 1, погруженный в масло роторныйкомпрессор 2, ребристо трубный теплообменник 3, выходной коллектор 4 которогосоединен с нагнетательной полостью 5 компрессора 2, маслоотделитель .6, расположенный в нижней части теплообменника 3,и доэирующее устройство 7Маслоотделитель 6 выполнен в продольном сечении в виде горизонтально...

Номер патента: 1789757

Опубликовано: 23.01.1993

Авторы: Мартынюк, Нехорошев, Тараканов

МПК: F04C 23/02, F04C 29/00

Метки: компрессорная

...на валу компрессора размещен ротор электродвигателя, снабжена дополнительным механизмом привода и торцовым уплотнением, при этом дополнительный механизм привода выполнен в виде двигателя внутреннего сгорания, связанного с компрессором посредством трансмиссии и промежуточного вала, жестко соединенного с наружной обоймой обгонной муфты, установленной на валу компрессора со стороны электродвигателя, а торцовое уплотнение размещено на промежуточном валу и подпружинено относительно торцовых поверхностей крышки и наружной обоймы муфты,Такая конструкция позволяет при работе компрессора от электропривода автоматически отключить внешний привод с помощью обгонной муфты и остановить торцовое уплотнение, Это способствует снижению энергозатрат. А...
