F04B 19/04 — насосы для особых целей

Номер патента: 6225

Опубликовано: 31.08.1928

Автор: Кубачек

МПК: F04B 19/04

Метки: жидкости, нагнетаемой, насосное, подогревом, фильтрацией

...конденсируется и уходит через сточные трубы 13,В случае необходимости подогрева. жидкости во время остановкипарового насоса или употребления насоса с электрическим приводом - трехходовой кран 17 соответственно поворачивается и через кран 18 получает горячую воду или пар для подогрева, которая направляется трубопроводом 12, вокруг трубок 11, отдает теплоту и уходит использованным через трубы 13. Дпя смягчения толчков насоса и для равномерного давления всей системы имеются два воздушных буфера (подушки) в колпаках 1 б и 1 б. Находящиеся в перекачиваемой жидкости механические примеси (а при маслах и вода) остаются в нижней части грязевиков-отстойников 9 и 9; оттуда они по мере надобности спускаются кранами 10 и 10, Для измерения...

Номер патента: 9632

Опубликовано: 31.05.1929

Автор: Свистунов

МПК: F04B 19/04

Метки: гидравлическим, гидравлических, давлением, испытания, котлов, машин, насос, паровых, поршневой

...для вращения винта. 27, нод де 11 ствием которото клапац 26 отиры 1 ьает проход из канала 14 в трубку 28, а рукоятка 23 - для поворачивацняэксцептршса 24, который, действуя ца гчапац 22, прикрьвает проход 25 цз предох)анителя 21 в манометр,1 аботу цагцетаиия цачнпасот тем, что качаниями рукоятки 1 приводят с псоющыо зубчатых секторов 2 в возвратно-поступательное движение зубчатые рейки 3. которые п)введут в действие поршни 4 и 5, при чем муфта 6 с помощью выступов 7 ц вьпочек 33 связана цлп с гайкой 9, или с головкой 11: в первом случае работает лишь одни поршень 5, а во втором - как одно целое оба, поршня 4 и 5. При ходе поршцей назад в каснале 34 и ццлнцдре 31 садается разрежение., благодаря челу клацая 12 отнрывается а жщкость...

Номер патента: 20964

Опубликовано: 31.05.1931

Авторы: Лепке, Эллерман

МПК: F04B 19/04

Метки: насос, питательный

...занимающей по возможности меньше места, конструкции насоса, соединяют водяной или водяные цилиндры, воздушный колпак, клапанную коробку, пространство сжатия и пространство для наполнения паром - все в одну отливку с возможно лучшим очертанием этих частей.При известной форме выполнения на. соса, устанавливаемого сбоку паровозного котла с вертикально стоящей продольной осью цилиндров, между паровыми и под ними расположенными водяными цилиндрами устраивается промежуточная часть, которая несет сальник паровых и водяных цилиндров и которая должна быть размером, позволяющим производить набивку сальников. Эта промежуточная часть удлиняет насос не без того, чтобы не быть полезной для целей насоса.В предлагаемом изобретении промежуточная...

Номер патента: 34966

Опубликовано: 28.02.1934

Автор: Перчик

МПК: F04B 19/04

Метки: насос, питательный

...эксцентрик 10, по которому катятся два ролика 72 и 13, прикрепленные к двум развилинам трехконечного рычага 11, опирающегося на шип 14; третий конец этого рычага шарнирно соединен помощью стержня 15 с рычагом 17, опирающимся на шип 18 и шарнирно связанным с верхним и нижним золотниками 22 и 40, двигающимися в корпусах 24 и 39 иэ них нижний золотник 40 служит для распределения воды, а верхний 22 - для (614) распределения па ра между двумя цилиндрами 29 и 30, расположенными над цилиндром 1; верхний золотник снабжен каналом 2 б, а его корпус - каналами 25 и 27 и верхней и нижней стенках; нижний золотник снабжен У-образными каналами 41 и 42 для пропуска воды и 52 и 53 для пропуска пара; его корпус снабжен каналами 33, 34, 35, Зб, 37 и 38...

Номер патента: 89667

Опубликовано: 01.01.1950

Автор: Назаркин

МПК: F04B 19/04

Метки: гидравлический, испытания, насос, резервуаров

...БЬ 11,ЬГОГ)3 И(К,3 ОС 1 НЕОО;О.И 10( Ь П)ИВСПГНН 51 11 .Г:1 БГРсЬВЯО 1 ГГ( 1 СЛН)НЯ, а СГГ;1)БЯЕ;Ь,:.О П 013 ЯЕТ КОНГ) КНИ).1:3 1 Г;)ГЖЕ ГХС:;17 ИНЕГКН 31:(;0.)3)С(П П 0:;ОЛЬНЬ 1;:1)Г. И,31 Л (С К 010 П Я ГО Г Я .3 3: кп)(Г нсГпира 1 13 Яс О:Я 710 Пирон;3 с(кос 1 ьГ 1 и и;10Гп ЖИ.",КОГ Р. 1111 Н с ГВИБЯ. Г СО)н) ГО:(1 С"70( 13 - Н ПОРП 1 С 1 . ПГ)С 5 Е 31 ОН) (1)5 В 1,13131,)Е И 0СГПГ 3 БаОН;ПОПо 3,) НЖС Р 0 Р 100- 1013 Ж),КОГТИ Г)Е,ОТ)Е 1)с 51 ) СОТО)Ь.(и сН 3 ЖСН Ко 1)1 , - Я,7 И; )и . Гл,жсР ) ГО,0 жен В 1 иГ 1 Пл)с , Бк 1)сИ,75 с:)ом Г ИО(с)1(110 Рсаьбы на н" птъсмО)1 1)еерВГ 3)с. 11)и 11 Г)(ПеиГ:Пи П 01)пи 51 4 пл(1:.)сс ) я 1 ОББ 1)ЯН,ЯС 05 Б Р(КО 10( ПОЛОЖЕНИС. Г НОТСППЬН) ПрЖИНЫ БК И(:(ЛЯ БОБ 0)3;ПОГ)ь 3 оай);т Раооие 1 5...

Номер патента: 255054

Опубликовано: 01.01.1969

Авторы: Брейтер, Елисеев, Усаковский

МПК: F04B 17/00, F04B 19/04

Метки: агрегат, насосный, плавающий

...щег грегата позволяет попростить его сборку. дм ет из об ени Плавающий насосный аг10 закрепленным на наружнойса, отличающийся тем, что,ния надежности агрегатасборки, понтон выполнен впических стаканов, из котор15 ет внутренний бурт для опса, прижимаемого и этомустаканом, прикрепленнымпомощи любого подходящесредства. Известны плавающие насосные агрегаты с понтоном, закрепленным на наружной поверхности насоса.Однако в этих агрегатах устройство понтона и его крепление к насосу громоздко и,недостаточно надежно в работе,В предлагаемом агрегате понтон выполнен в виде двух телескопических стаканов, из которых наружный имеет внутренний бурт для опоры корпуса, насоса, прижимаемого к этому бурту внутренним стаканом, прикрепленным к наружному при...

Номер патента: 332641

Опубликовано: 01.01.1972

Авторы: Иностранец, Иностранна, Федеративна

МПК: B65G 53/32, F04B 19/04

Метки: бетононасос

...в которой установлен приводной вал 10, лебедки 5 11 с двигателем. На приводной вал 10 насажено зубчатое колесо 12, которое через цепь 13 связано с пусковыми выключателями 14, С помощью последних управляются быстродействующие клапаны 15, установленные на 10 трубопроводах 1 б сжатой среды. Циркуляциясжатой среды производится насосом 17,Трубопровод выполнен по длине из секций,в одной из которых 18 установлен поршень 19 со штоком 20, а в другой 21 смонтирована пе ремещающаяся труба 22. На наружной поверхности секции 21 установлен вибратор 7, а во внутренней;полости - запорный конус 8.Перед запуском бетононасоса перемещающаяся труба 22 прилегает к конусу 8, перекрывая 20 подающую трубу 28, Поршень б промежуточного бункера 4 находится в...

Номер патента: 344167

Опубликовано: 01.01.1972

Авторы: Кувшинов, Супрун

МПК: F04B 19/04

Метки: грунтовый, насос

...и укрепленными на нем контрольными трубками, проходящими сквозь соответствующие отверстия в бронедиске и крышке. Наружный конец каж дой трубки снабжен фланцем, закрытым во время работы насоса заглушкой.На фиг. 1 показан предложенный грунтовой насос, разрез; на фиг. 2 - узел 1.Насос содержит улитку 1, рабочее колесо 2, 1 бронедиски 3, уплотнительное кольцо 4 с контрольными трубками 5. По окружности броне- диска 3 имеется выточка б, в которую подвижно помещено уплотнительное кольцо 4, перемещаемое болтами 7 в осевом направлении. 201- а уплотнительном кольце 4 равномерно расположены по окружности и укреплены на нем контрольные трубки 5, проходящие сквозь отверстия в бронедиске 3 и крышке 8. Через контрольные трубки 5 при помощи...

Номер патента: 353067

Опубликовано: 01.01.1972

МПК: F04B 19/04, F04B 3/00

Метки: 353067

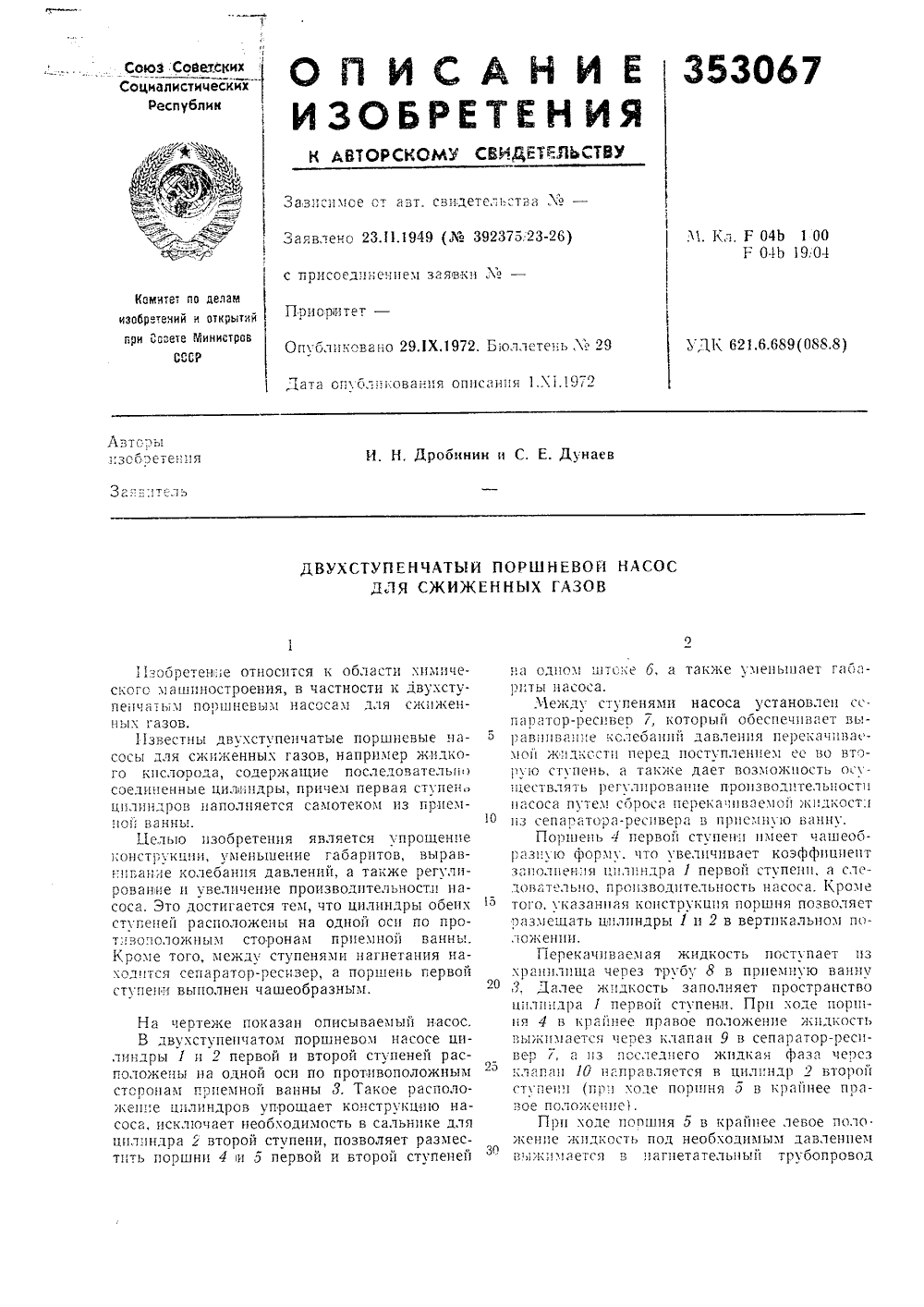

...1 В 11 Е- мой жцлкости перел поступлением ее во втоя также дает Возможность осугцествлять регулирование произволительност насоса путем сороса перекачцвяемой жилкостц цз сепаратора-ресиверя В приемную ванну.Поршень 4 первой ступени имеет чашеобрязцуО форму, что увеличивает коэффициент заполнен:я цплицлра 1 первой ступеци. а слеловятельцо, производительность насоса. Кроме того, указанная конструкция поршня позволяет лазоецать цилиндры 1 и 2 в вертикальном положении.Перекачпвяемая жидкость поступает изрянилища через трубу 8 в приемную ванну 20Л, Далее жидкость заполняет пространство цилицлра 1 первой ступени. При коле поршня 4 в крайнее правое положение жидкость В 1,ж 1 оается чевез :.ляпяц 9 В сепя 1 аторесивер 7, я из последнего жидкая...

Номер патента: 360977

Опубликовано: 01.01.1973

Авторы: Козлов, Лабутин, Лихов, Седин

МПК: B05B 15/00, F04B 19/04

Метки: лакокрасочного, материала12, нанесения, насос, установке

...элементами поршня гидроцилиндра, а другой - с поджимной гайкой, установленной на штоке вне корпуса гидроцилиндра,Сущность изобретения поясняется чертежом.Насос к установкам для нанесения лакокрасочных материалов включает пневмопривод 1, гидроцилиндр 2, внутри которого установлен шток 3 со свободно насаженной нажимной втулкой 4 и поршнем с уплотнительными элементами 5, уплотнительный узел б, регулируемый резьбовой втулкой 7, а на конце штока вне корпуса гидржимная гайка 6.Насос работает следующим образом.Пневмопривод 1 сообщает возвратно-посту 5 пательное движение штоку 3. При ходе штока3 вверх краска засасывается в полость Л, откуда через клапанную систему нагнетается вшланг к распылителю,Для предотвращения течи гндроцнлиндра10...

Номер патента: 428110

Опубликовано: 15.05.1974

Авторы: Грушевский, Кошевой, Лежнев, Малинский, Опытно, Петрушанский, Поль, Филь

МПК: A61M 1/00, F04B 13/00, F04B 15/00 ...

Метки: 428110

...2. При этом осуществляется перекачка жидкости.При переходе от режима непрерывного дозирования к дозцрованию в ждущем режиме с выдачей заранее заданной дозы переключатель 5 устанавливают в положение в. При этом импульсы от генератора 1 О через схему 12 совпадения ц контакты переключателя 5 подаются на мультивибратор 3 до тех пор, пока сигнал с датчика 13 конечного положения не поступит на второй вход схемы 12, прекращая прохождение импульсов от генератора З 0 10, тем самым останавливая двигатель 1.428110 ние тока через обмотки двигателя 1, вьислючая последний.Таким образом, в г:ерерывах мевсду выдачей доз шаговый двигатель отключен, вследствие чего уменьшается нагрев двигателя, что обеспечивает соблюдение условий культивирования....

Номер патента: 1298162

Опубликовано: 23.03.1987

Авторы: Гоухберг, Курганов, Соатов, Шилова

МПК: B65G 53/32, F04B 19/04

Метки: вязкопластичных, транспортировки

...2 и трубопровод 1 снабжены установленными соответственно на выходе и входе обратными кла панами 7 и 8.Установка работает следующим образом.При движении поршня 9 насоса 3 в сторону увеличения объема его цилиндра закрывается обратный клапан 8, открываются обратные клапаны 7 и 10 и транспортируе 25 мый вязкопластичный материал обезвоженных осадков сточных вод поступает из бункера 2 через обратный клапан 7 в насос.При этом одновременно происходит всасывание смазки, которая через трубопровод 11, регулирующий вентиль 12, обратный клапан 10, коллектор 13 и патрубки 5 распределяется по пристеночной области цилиндра,При движении поршня 9 в сторону уменьшения объема цилиндра закрываются обратные клапаны 7 и 10 и открывается обратный клапан 8,...

Номер патента: 1369821

Опубликовано: 30.01.1988

Автор: Маргулис

МПК: B05B 9/04, F04B 19/04

Метки: давлением, жидкости, подачи

...поршень 34, в котором размещен челночный затвор 35 (нагнетательный клапан) выполненный в виде цельного диска. Рабочий поршень 34 снабжен вшполненным идентично выходному штоку 36 дополнительным приводным штоком 3, соединенным с распределительным поршнем, при этом оба штока 36 и 37 П- образно выгнуты и распределительный поршень 38 выполнен с перегородкой 39, разделяющей его полость на две 40 и 41 для сообщения полостей соответственно 42 и 43 с соответствующими рядами раздаточных каналов 44 и 45, выполненных в стенках распреде" лительной втулки 47, Полости 40 и 41 и ряды раздаточных каналов выполнены в количестве шести каждый чеорез 60 , а выпускные отверстия рядов раздаточных каналов смещены по горизонтали от отверстий смежных рядов на 1/6...

Номер патента: 1369822

Опубликовано: 30.01.1988

Автор: Маргулис

МПК: B05B 9/04, F04B 19/04

Метки: давлением, жидкости, подачи

...всасывающие клапаны 12посредством радиальных каналов 13,выполненных в приводном поршне 4, переходящих в окна 14, сообщенные сосевыми каналами 15 рабочего поршня3, перегороженными стенкой 16 в ихсредней части.Распределительная втулка выполнена с 6-ю продольными рядами отверстий17 и 6-ю продольными рядами отверстий 18, В распределительной втулкеразмещены концентрично раздаточный19 поршень,. соединенный с выходнымштоком 7, и распределительный поршень 20, соединенный с полым штоком 8,Распределительный поршень 20 выполнен со смещенными по горизонталидруг относительно друга распредели 5 10 15 20 25 30 35 40 тельными окнами 21 и 22, сообщающимися соответственно с отверстиями 17и 18 распределительной втулки,Раздаточный поршень 19...

Номер патента: 1369823

Опубликовано: 30.01.1988

Автор: Маргулис

МПК: B05B 9/04, F04B 19/04

Метки: давлением, жидкости, подачи

...поршня 2, разделенные внутренним поршнем 3, связаны между собойпосредством каналов обратной связи,10 выполненных в виде каналов 23, 24вдоль штоков соответственно 4, 5, заканчивающихся на концах этих штоковкольцевыми проточками 25, 26.Проточки 25, 26 сообщены междусобой каналами 27, 28 и каналом 29,проходящим в теле рабочего поршня 2Полости, в которых перемешаютсядифференциальные поршни 20, сообщаются через канал 30 обратной связи,20 Штоки 6, 7 перемещаются в уплотнениях 31, Один из штоков внутреннегопоршня 3 связан с приводом возвратнопоступательного перемещения (не показан), Внутренний поршень размещен25 в полости 32,Устройство работает следующим образом.В процессе работы насоса моющаяжидкость из рабочих камер 8, 9 неп 30 рерывно...

Номер патента: 1369824

Опубликовано: 30.01.1988

Автор: Маргулис

МПК: B05B 9/04, F04B 19/04

Метки: давлением, жидкости, подачи

...распределительные насадки 22, 23, а между ними закреплен скребок 24 для вза-имодействия с решеткой 3,Привод 25 соединен со штоком 15.Устройство работает следующим образом.Тележку 4 с емкостью 2 и сборниками 5, 6 подают на позицию и фиксируютотносительно скребка 24. Приводом 25приводят в действие насос. Трубопровод 12 всасывает водопесчаногравийную смесь и подает ее в рабочие камеры насоса.При перемещении приводного штока15 в направлении, укаэанном стрелкой(первая фаза цикла), выпускное окно17 выходного штока 1 б совмещено сраздаточным окном 20 штока 19 рабочего поршня 13, Вследствие этого водопесчаногравийная смесь, проходя через полость штока 16, попадает в распределительную насадку 22 и под давлением равномерно разбрасывается...

Номер патента: 1369825

Опубликовано: 30.01.1988

Автор: Маргулис

МПК: B05B 9/04, F04B 19/04

Метки: давлением, жидкости, подачи

...6 обеспечивает наполнение рабочей камеры4 моющей жидкостью за счет соединвния одного иэ подводящих патрубков 9со всасывающим каналом 8, а через него и с камерон 4.В то же время клапан посредствомсвоего нагнетательного канала 1055 соединяет рабочую камеру 3 с выпускным отверстием 11. Поступающая черезраздаточный канал 30 моющая жидкостьполностью заполняет пространство раздаточной полости 28. Одновременно1369 жидкость из раздаточной полости 28 под давлением поочередно впрыскивается В радиальные каналы 17, поскольку по мере продвижения приводного што ка 15 происходит последовательное сообщение и разобщение каналов 17 раздаточной полостью 28. Причем совмещение раздаточнойполости 28 с очередным радиальным каналом 17 осу ществляется...

Номер патента: 1369826

Опубликовано: 30.01.1988

Автор: Маргулис

МПК: B05B 9/04, F04B 19/04

Метки: давлением, жидкости, подачи

...в сопла шаровой головки 8,16 Отношение количества витков радиальных каналов к длине пути, проходимого поршнем 2, возрастает благодаря большой площади .поршня 2. В этомслучае, благодаря возможности сделать20 шаг витков каналов 10 довольно плотным и запараллелить каналы 10, расположенные на общей горизонтальной оси,получают не двухлучевую, а многолучевую развертку закручивающихся25 струй,Формула изобретения 1 136Изобретение относится к обс, удованию для подачи жидкости под давлением и может быть использовано примойке различных внутренних поверхностей,Цель изобретения врасширениефункциональных возможностей путемобеспечения формирования прерывистых струй.На фиг. 1 показано предлагаемоеустройство, общий вид", на Фиг. 2 -выходной шток,...

Номер патента: 1369827

Опубликовано: 30.01.1988

Автор: Маргулис

МПК: B05B 9/04, F04B 19/04

Метки: давлением, жидкости, подачи, ••уп

...уплстнительными кольцами 13. В середине стенки цилиндра 1 выполнены два ряда выпускных отверстий 14, 15, образуя средство для выпуска., Отверстия 14, 15 расположены по отношению друг к другу в шахматном порядке, К каждому из отверстяй примыкает выходной трубопровод 16, а отверстия через одно замкнуты двумя кольцевыми выходными трубопроводами 17 (покаэан только один), имеющими ответвления 18.Устройство работает следующим образом.Поршень 2 одновременно выполняет функцию золотникового устройства. Челночный затвор 4 обеспечивает заполнение винтового раздаточного канала 11 жидкостью под давлением иэ рабочих камер 5 и 6, При перемещении поршня 2 между торцовыми крышками цилиндра 1 его винтовой раздаточный канал 11 последовательно совмещается...

Номер патента: 1370229

Опубликовано: 30.01.1988

Автор: Рахманов

МПК: E21B 43/00, F04B 19/04

Метки: высоковязкой, добычи, нефти, скважины

...(вверх), образуя совместно скорпусом и упругой оболочкой усеченную сферу (не обозначена), перекрывающую проходное сечение колонныподъемных труб 2 во время работы устройства, Угол поворота сегмента 21относительно корпуса 14 должен быть60-80Устройство для добычи высоковязкой нефти из скважины собирают следующим образом.Восходящую ветвь 7 гибкого бесконечного элемента 4 рабочего органа 3 перед спуском в скважину прикрепляют в нижней части внутри первой трубы колонны подъемных труб 2,а нисходящую ветвь 8 подают в скважиНну на глубину - где Н - необходи 2мая глубина в метрах спуска рабочегооргана 3Затем наращивают трубы вколонну подъемных труб 2 и спускаютпоследнюю с восходящей ветвью 7 вскважину до необходимой глубины, ловильным...

Номер патента: 1810604

Опубликовано: 23.04.1993

Авторы: Гарбуз, Заозерский, Иванов, Христачев, Шмелев, Юрченко

МПК: F04B 19/04

Метки: вакуумный, молекулярный, насос

...от нижнего яруса лопаток 5 в предыдущую 10 по ходу откачки ступень, откачивающую газ от оси к периферии насоса, олагодаря наличию упорядоченной скорости, противоположной направлению перемещения газа диском 2 вдоль канавки, проникают в канав ку на относительно меньшую глубину, и имеют меньше шансов пройти на вход ступени, что понижает вероятность прохода с выхода на вход ступени, увеличивая степень сжатия и быстроту откачки ступени, Те молекулы, 20 которые прошли с соударениями верхний ярус лопаток 5 и попали на вход 3-х пластин, зажатых между втулками, крайние иэ которых по периферии снабжены лопатками, отогнутыми вдоль оси насоса зеркально по 25 отношению к концам перегородок между спиральными канавками статорных дисков, а...
