F03C 1/18 — F03C 1/18

Номер патента: 193243

Опубликовано: 01.01.1967

Автор: Изоб

МПК: F03C 1/04, F03C 1/18

Метки: гидромотор, многорядный, радиально-поршневой, ступенчато-регулируемый

...в крышке. На ось ротора надета с натягом цеподвцжцая втулка 2 распределителя, В ее пазах устаповлецы цгольчатые,подшипцики, ца которые опирается ротор 3. В роторе 3 имеется три ряда отверстий, в которых двикутся цилиндры 4, 5 ц 6. Одноименные цилиндры каждого ряда замыкаются одной травсрсой 7, перемещаемой ца катках 8 в пазуротора 3.С помощью специа.ьцого золотника масло г:одводится либо к среднему ряду цилиндров ;тибо к двум крайним рядам, либо ко все. трем рядам цилиндров одцовремепцо. Благодаря этому объемная постоянная гидромотора может ступенчато регулироваться в соотцошецип 1: 1,5: 3 при одинаковых диаметрах цилиндров в обоих группах. Для получе г:ця других соотцошеций объемных постояццых диаметры цилиндров в группах выбирают...

Номер патента: 200443

Опубликовано: 01.01.1967

Авторы: Кемурджиан, Сологуб, Хованов

МПК: F03C 1/18, F15B 3/00

Метки: аксиально-поршневой, гидромотор

...аксиально-поршневой гидро- мотор работает следующим образом.Рабочая жидкость под давлением через нагнетательный канал торцового распределителя 7, нагнетательный канал диска 10 и канал в неподвижном поршне б поступает в полость 11.Рабочая жидкость давит на торец подвижной втулки 9, которая перемещается по направлению к наклонной шайбе, Внутреннее отверстие втулки 9 выполнено ступенчатым, причем по меньшему внутреннему диаметру втулка контактирует с неподвижным поршнем, а по большему - с подвижным. Между торцами подвижного и неподвижного поршней и внутренним диаметром втулки образуется полость 12, заполненная жидкостью. В результате перемещения втулки 9 под давлением рабочей жидкости в полости 12 создается высокое давление,...

Номер патента: 201866

Опубликовано: 01.01.1967

Авторы: Кутейников, Ловцов, Рогов

МПК: F03C 1/18

Метки: гидродвигатель, радиально-поршневой

...рабочей жидкости через поршень 2, траверсу 4 и ролики 3 передается на рабочий участок внутренней профилированной поверхности статора б. Возникающая при этом боковая сила создает крутящий момент и производит поворот выходного вала 14, связанного с ротором 1. При переходе роликов 3 на холостой участок профилированной поверхности статора б поршень 2 совершает обратный ход, вытесняя рабочую жидкость в отводящие каналы 8 распределителя. В этом случае удельный расход рабочей жидкости максимальный, что соответствует максимальному крутящему моменту на выходном валу 14 и минимальной скорости его вращения.При повороте распределителя б окна 9 и 10 смещаются относительно профилированной поверхности статора б; при этом за счет изменения...

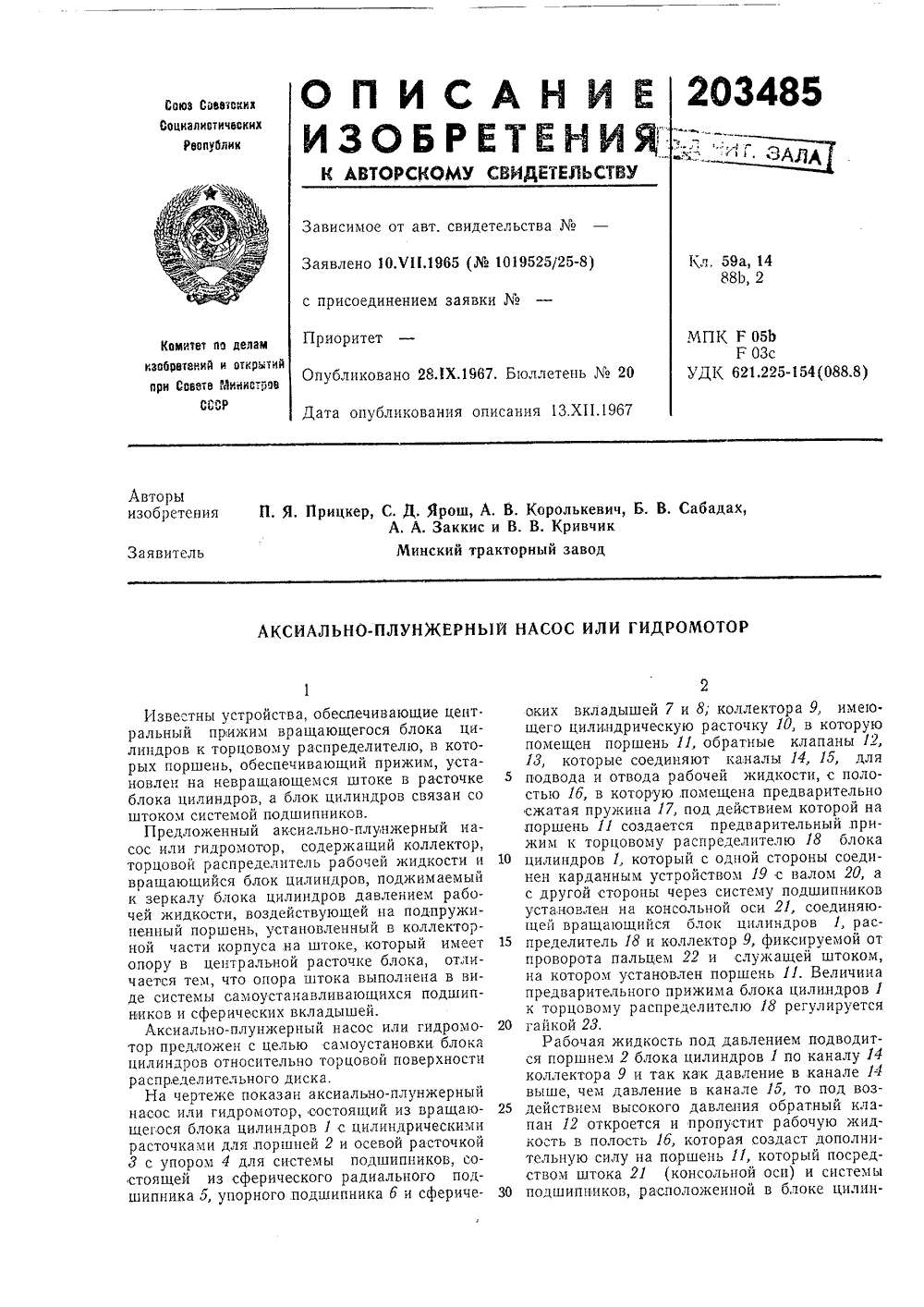

Номер патента: 203485

Опубликовано: 01.01.1967

Авторы: Заккис, Королькевич, Кривчик, Минский, Прицкер, Сабадах, Ярош

МПК: F03C 1/18, F04B 1/20

Метки: 203485

...подшипника б и сферичеоких вкладышей 7 и 8; коллектора 9, имеющего цилиндрическую расточку 10, в которую помещен поршень 11, обратные клапаны 12, 13, которые соединяют каналы 14, 15, для 5 подвода и отвода рабочей жидкости, с полостью 1 б, в которую, помещена предварительно сжатая пружина 17, под действием которой на поршень 11 создается предварительный прижим к торцовому распределителю 18 блока 10 цилиндров 1, который с одной стороны соединен карданным устройством 19 с валом 20, а с другой стороны через систему подшипников установлен на консольной оси 21, соединяющей вращающийся блок цилиндров 1, рас пределитель 18 и коллектор 9, фиксируемой отпроворота пальцем 22 и служащей штоком, на котором установлен поршень 11. Величина...

Номер патента: 203486

Опубликовано: 01.01.1967

Авторы: Королькевич, Прицкер, Ярош

МПК: F03C 1/18, F04B 1/20

Метки: аксиально-поршне1вая, гидромашина

...1, установленный на валу 2.В случае, когда ось вращения вала 12 и осьвращения блока цилиндров 1 составляют не который угол, поршни 5 с шатунами б начинают совершать возвратно-поступательное движение. При этом жидкость засасывается через одно из окон торцового распределителя 3 и при дальнейшем вращении блока цилиндров 1 выталкивается через другое окно того же торцового распределителя. Усилия от давления жидкости на поршни 5 передаются на самоустанавливающийся диск 9, на торце которого выполнены гидравлические подпятники 10, соединенные каналами с подпоршневой полостью поршней 5. На выступах 11 диска 9 установлены шаровые головки шатунов.При работе насоса давление жидкости состороны поршней 5 уравновешивается давлением жидкости со...

Номер патента: 207612

Опубликовано: 01.01.1968

Авторы: Всесоюзный, Гидроавтоматов, Жуков, Маракин, Проектно

МПК: F03C 1/18

Метки: 207612

...8 и 9 с напорной и сливной магистралями. Каналы б и 7, расположенные по двум концентрическим окружностям, снабжены у каждого выхода на торец эластичными уплотнительными кольцами 10, которые зажаты между двумя корпусными деталями 11 и 12. Неповоротное распределительное кольцо 4 не ограничено от 15 радиальных перемещений вместе с распределительным валом, для чего между кольцом и корпусными деталями 11 и 12 имеется радиальный зазор,Работает цапфенный распределитель сле дующим образом,Рабочая жидкость через канал 8 в корпусной детали 12 поступает по каналам 7, 5 и 8 в продольный канал 2 вращающегося вместе 25 с ротором распределительного вала 1 и далеек поршням гидромашины. Отработанная жидкость направляется от поршней по каналам 2, 5 и б...

Номер патента: 210589

Опубликовано: 01.01.1968

Авторы: Агранат, Головко

МПК: F03C 1/18, F16K 11/12

Метки: разгруженный, распределитель, цапфенный

...свободно плавающего кольца, в то время как две другие диаметрально рас положенные расточки этого кольца сопрягаются с цапфами. Последние неподвижно установлены в корпусной детали и имеют выходящие на наружную поверхность каналы, связанные с соответствующими каналами сво бодно плавающего кольца и с подводящейили отводящей магистралью гидромашины.Это позволяет повышать надежность и долговечность конструкции распределителя.На фиг. 1 изображен описываемый распре делитель, установленный на двухрядную радиально-поршневую гидромашину; на фиг. 2 - разрез по А - А на фиг. 1.Вращающийся распределительный вал 1имеет продольные 2 и радиальные 3 и 4 ка налы и сопрягается с неповоротной распределительной втулкой б и радиальными каналами б....

Номер патента: 262624

Опубликовано: 01.01.1970

Авторы: Всесоюзный, Гидроавтс, Мальцев, Проектно

МПК: F03C 1/18, F04B 1/18, F04C 15/02 ...

Метки: гидромотор, насос, объемный

...11. Ротор 5 с помощью пружинных втулок 12 соединен с,подвижным распределительным диском 13. Последний имеет возможность осевого перемещения в пределах зазора между юви и ротором 5, В подвижном распределительном диске 13 имеются камеры 14, соединенные втулками 12 с рабочими камерами 15 ротора, Камеры 14 соединены также каналами 1 б с камерами 17, в когорых размещены подпружиненные плунжеры 18. Некоторые камеры 17 соединены каналами 1 б с зазором между дисками 13 и И Плунжеры 18 упираются в торец ротора 5, 262624Подвижный распределительный диск 13 контактирует с неподвижным распределительным диском 19, имеющим окна для подвода и отвода рабочей жидкости,При вращении ротора 5 поршни б совершают продольное возвратно-постунательное...

Номер патента: 268903

Опубликовано: 01.01.1970

Авторы: Баулина, Викторов, Гельман, Игнатов, Кирилловский

МПК: F03C 1/18, F04B 1/26

Метки: блока, уравновешивания, цилиндров

...высокого давления на опорный пояс распределителя в зоне действия прижимающей силы.Цель изобретения - уменьшение вибраций, шума и утечек рабочей среды.Для этого импульсную подачу среды высокого давления производят в период действия максимальной прижимающей силы.Среду высокого давления на опорный пояс распределителя подают таким образом, чтобы равнодействующая сил давления с опорного пояса на блок цилиндров проходила в непосредственной близости от оси симметрии распределителя, проходящей через середины его окон.На фиг, 1 11 зобракен распределитель; на фиг, 2 - блок цилиндров; на фиг. 3 - питающие отверстия,1-1 а распределителе расположены окна высокого 1 и низкого 2 давления с перемычкой 3 между ними, уплотняющие пояса 4 и опорный пояс б,...

Номер патента: 432303

Опубликовано: 15.06.1974

Авторы: Аврунин, Всесоюзный, Гидроавтоматикк, Гидроприводов, Конструкторский

МПК: F03C 1/18

Метки: гидромотор, многоходовой, радиально-поршневой

...12, сооощаются с пазами Н и С ца золотнике управления 7 и расположены на о;,зй линии О - О (при реверсе О - О).Регулирование раоочего объема гцдромотора осуществляют следующим ооразом.Коллекторы (фиг, 2) 1 и 111 соедшецы с магистралью высокого давления (пазы Н), коллекторы 11 и 1 Ъ со сливной магистралью (пазы С). Гцдромотор работает с максимальным рабочнч объемо. так как раоочая жид,кость поступает в камеры А ц Б.Пр преме.цении поворотного золотника 7 по стрелке (фиг. 3) коллектор 1 соедцне: с магистральо зыс:саго давлеля, коллекторы 11, 111 и 1 Ъ - с маг,истралью низкого давления, под цагцетац.:ем находится только камера Б. (Втора ступень регулированя).Прц полокенип поворотного золотника 7 (фиг, 4) под давлением находится...

Номер патента: 1019100

Опубликовано: 23.05.1983

Авторы: Зюрин, Таркин

МПК: F03C 1/18

Метки: гидромотора, действия, многократного, радиально-поршневого, распределитель, цапфенный

...направлении, причем число пластин равно числу ходов гидромотора, центральный паз каждой дугообразной пластины обпазует окно высокого давления, боковые пазы двух соседних пластин образуют окно низкого давления, а дополнительные уплотнительные элементы охватывают каждый канал высокого давления и установлены между втулкой и каждой дугообразной пластиной. На фиг, 1 показан радиально-поршневой гидромотор с цапфенным распределением; на фиг. 2 - распределительная втулка, проходящая по рабочему окну высокого давления, поперечный разрез; на фиг. 3 - вид А на фиг. 2.Радиально-поршневой гидромотор содержит корпус 1, блок 2 цилиндров, установленный на подшипниках 3 и имеющий два ряда поршневых групп 4, и запрессованную в блок втулку 5 с...
