Устройство для крепления инструмента в прямоугольном окне инструментодержателя

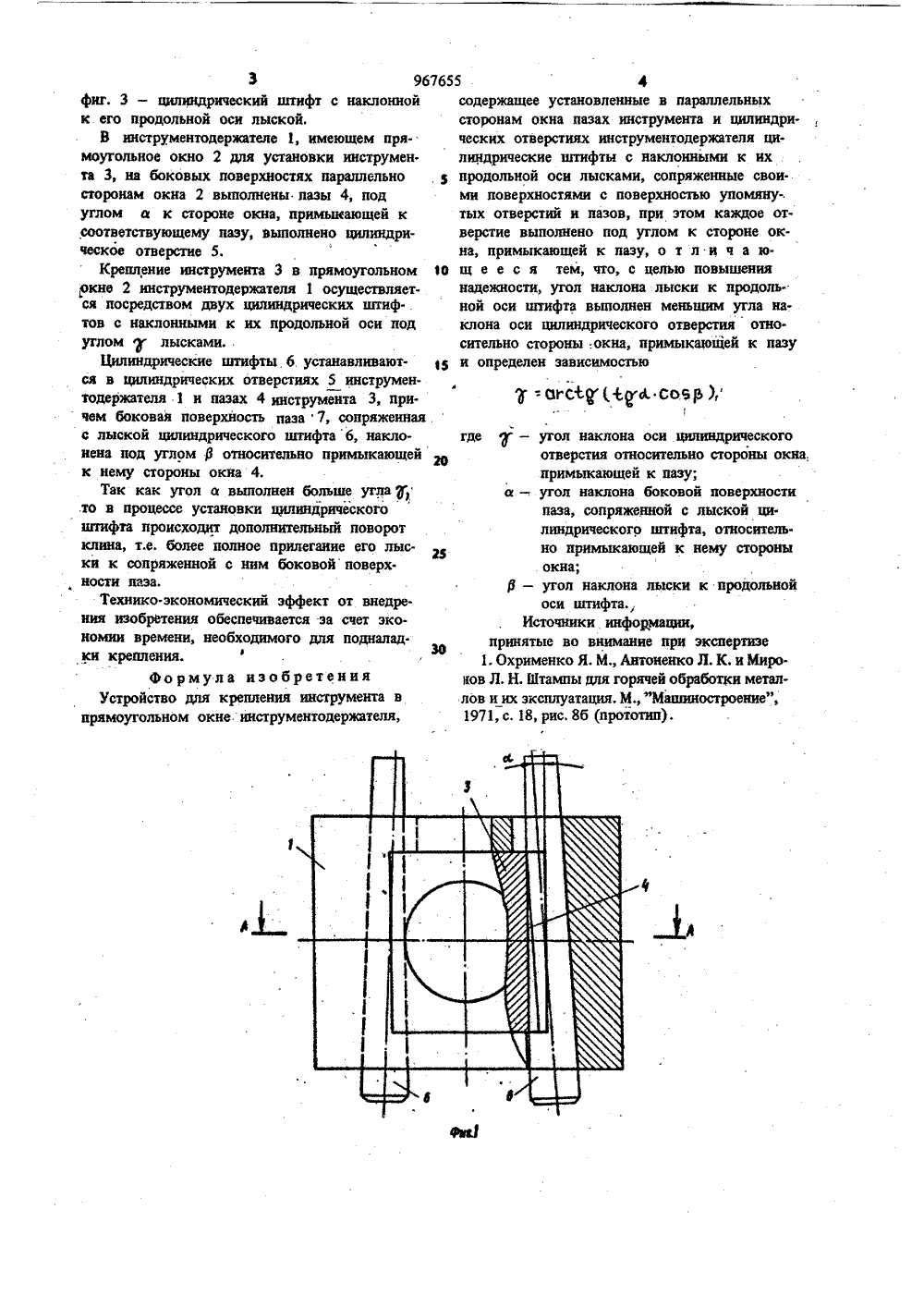

ц 967655 ОП ИСАНИЕ .ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветсинхСоцнвлнстнчесннхРеспублик(51)М. Кл. В 21,3 13/02 3 ЬеударататииьХ иаиитет СССР ив делан изабретеииХ и атармей(53) УДК 621 Э 79. .06 (088.8) Дата опубликования описания 23,10,82 А. С. Белогубов, Л, Ф. Еманов, В С. Н теровН, А. Кривов и В, Е. Кропинов "11111 АХЙНТЯ 0- р, 13ЙВЛМЭТЩА(54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ИНСТРУМЕНТА В ПРЯМОУГОЛЬНОМ ОКНЕ ИНСТРУМЕНТОДЕРЖАТЕЛЯ 20 Изобретение относится к машиностроенйю и, в частности, к конструкции крепления инструментов для обработки металлов давлением.Известно устройство для крепления инстру. ментов в прямоугольном окне инструментодержателя, содержащее установленные в параллельных сторонам окна пазах инструмента и цилиндрических отверстиях инструментедер. жатепя цилиндрические штифты с наклонны. ми к их продольной оси лысками, сопряжен. ные своими поверхностями с поверхностью упомянутых отверстий и пазов, при этом каждое отверстие выполнено под углом к стороне окна, примыкающей к пазу (13.Недостатком известного устройства является малая надежность крепления инструмента в инструментодержателе.Цель,изобретения - повышение надежности,С этой целью в устройстве для крепления инструмента в прямоугольном окне инструментодержателя, содержащем . установленные в параллельных сторонам окна пазах инструмента и цилиндрических отверстиях инстру. ментодержателя цилиндрические штифты с на клонными к их продольной оси лысками, со пряженные.своими поверхностями с поверхностыв упомянутых отверстий и пазов, при этом каждое отверстие выполненопод углом к стороне окна, примыкающей к пазу, угол. наклона лыски к продольной оси штифтавыполнен меньшим угла наклона оси цилищ.рического отверстия относительно стороны онна, примыкающей к пазу и определен зависи остью=ИС Ьу (ф 1,"о ),где ф - угол наклона оси цилиндрическогоотверстия относительно стороны,оКна, примьпсающей к пазу;4. - угол наклона боковой поверхности паза, сопряженной с лыскойцилиндрического штифте, относительно примыкающей к нему стороны окна;- угол наклона лыски к продольной оси штифта,На фиг, 1 показано устройство, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на3 96фиг. 3 - цилиндрический штифт с наклоннойк. его продольной оси лыской.В инструментодержателе 1, имеющем пря-.моугольное окно 2 для установки инструмен.та 3, на боковых поверхностях параллельносторонам окна 2 выполнены пазы 4, подуглом а к стороне окна, примыкающей ксоответствующему назу, выполнено цилиндрическое отверстие 5.Крепление инструмента 3 в прямоугольномокне 2 инструментодержателя 1 осуществляется посредством двух цилиндрических штифтов с наклонными к их продольной оси подуглом у лыскамиЦилиндрические штифты 6 устанавливаются в цилиндрических отверстиях 5 инструментодержателя 1 и пазах 4 инструмента 3, причем боковая поверхность паза 7, сопряженнаяс лыской цилиндрического штифта 6, наклонена под углом ф относительно примыкающейк нему стороны окна 4.Так как угол а выполнен больше углами,то в процессе установки щаиндрическогоштифта происходит дополнительный поворотклина, т.е. более полное прилегаиие его лыски к сопряженной с ним боковой поверх., ности паза,Технико. экономический эффект от внедрения изобретения обеспечивается за счет экономии времени, необходимого для подналад.ки крепления.Формула изобретенияУстройство для крепления инструмента впрямоугольном окне инструментодержателя,7655 4содержащее установленные в параллельныхсторонам окна пазах инструмента и цилиндрических отверстиях инструментодержателя цилиндрические штифты с наклонными к их 5 продольной оси лысками, сопряженные свои.ми поверхностями с поверхностью упомяну-.тых отверстий и пазов, при этом каждое отверстие выполнено под углом к стороне окна, примыкающей к лазу, о т л ц ч а ю- О щ е е с я тем, что, с целью повышениянадежности, угол наклона лыски к продольной оси штифта выполнен меньшим угла наклона оси цилиндрического отверстия отно.сительно стороны;окна, примыкаЮщей к пазуи определен зависимостью где у - угол наклона оси цилиндрического26 отверстия относительно стороны окна,примьпсающей к пазу;а - угол наклона боковой поверхностипаза, сопряженной с лыской цилиндрического штифта, относитель.И но примыкающей к нему стороныокна;р - угол наклона льюки к продольнойоси штифта,Источники информации,принятые во внимание при экспертизе1, Охрименко Я. М Антоненко Л. К. и Миронов Л, Н. Штампы для горячей обработки металлов и их эксплуатация, М., "Машиностроение",1971, с, 18, рис. 8 б (прототип).967655 Составитель Е Техред М. Тепе вКоРРекп Р Н. Коро Редактор Т. Кугрышев Подписное Заказ 7971., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Прое я, 4 9 Тира ВНИИЙИ Государственного по делам изобретений и 113035, Москва, Ж, Рауш
