E21C 39/00 — Устройства для определения на месте разработки твердости или других свойств полезных ископаемых, например с целью выбора соответствующих инструментов для добычи

Номер патента: 1432219

Опубликовано: 23.10.1988

Авторы: Аксенов, Симонов, Шорина, Юнин

МПК: E21C 39/00

Метки: бурильными, горной, исследования, между, породой, процесса, трения, трубами

...трубы) и площади контакта, возникающей при взаимодействии элемента бурильной трубы со стенкой скважины,Привод 14 перемещения платформы 7 обеспечивает движение маятника и соответственно держателя с образцом 4 породы относительно имитатора 2 оурильной трубы со скоростью, равной реальным механическим скоростям бурения.Устройство работает следующим образом.На основании знания типа пород, слагающих стенки бурящейся скважины, выби-. рается образец 4 горной породы, например, гранит, мрамор или известняк. На по 94верхности одной из его граней выполняется желоб, диаметр Р которого определяется из соотношения (2). В герметизированный поддон 12 заливается промывочная жидкость, используемая для бурения данной скважины. Из соотношения (1)...

Номер патента: 1434103

Опубликовано: 30.10.1988

Авторы: Вишневский, Грязнов, Селиванов

МПК: E21B 49/00, E21C 39/00

Метки: бурения, грунтов, каротажа, пенетрационного

...8 переводит величину расхода в глубину вдавливания зонда 15 и передает эту информацию на дополнительный накопитель 7 информации и на цифровое табло, на котором индицируется глубина каротажа за текущий цикл и суммарная глубина каротажа по скважине, При достижении поршня 12 с зондом 15 крайнего нижнего положения или возрастания лобового сопротивления грунта до заднего предела расход рабочей жидкости прекращается. Эта информаация поступает от датчика 5 на микропроцессор 8, который вырабатывает управляюший сигнал и передает его в блок 2 управления, Меняется режим работы насоса 3, который через паузу, необходимую для срабатывания выключателя питания схемы зонда 15, начинает подавать рабочую жидкость под давлением Р, При его воздействии...

Номер патента: 1434104

Опубликовано: 30.10.1988

Автор: Корнет

МПК: E21C 39/00

Метки: горного, налипания, оборудования, поверхности, пород, рабочие

...КРр 3 40сила отрыва породы от рабочей поверхности оборудования, Па;средний объем пор поверхности породы мкмю екласс шероховатости рабочей поверхности оборудованияфмассовая влажность породы,А;постоянные величины, состветственно равные 19800 Па;400 О Па" 4постоянные коэффициенты,соответственно равные 0,06; Оф 03 7 ф 78 10 ь 55 сила прижатия породы к ра бочей поверхности оборудования, Па. Ло полученному значению силы 1отр отрыва породы судят о налипании поро ды на рабочую поверхность горного оборудования, Дпя ускорения опрецеления налипания породы по приведенной формуле может быть составлена монограмма.Таким образом, данный способ определения налипания пород на рабочие поверхности горного оборудова-. ния позволяет определять налипание...

Номер патента: 1434320

Опубликовано: 30.10.1988

Автор: Лодус

МПК: E21C 39/00, G01N 3/24

Метки: испытания, образцов, срез

...работает следующим образом,Включают насосную станцию 18 ичерез нагружающее приспособление 2 иподвижную траверсу 3 и деформируютсильфоны 16, Подают давление в гидроцнлиндры 5 и б и удаляют штоки 7 и8 из отверстий 14 и 15 стержней 13и втулок 12 пакетов 10 и 11, Первыми освобождаются от поддержки штоков7 и 8 стержни 13 пакетов. 10 и 11, которые под действием соответствующего сильфона 16 одновременно смещаются в одном направлении и производятсрез образца 9 по цилиндрической поверхности с диаметром, равным диаметру стержней 13Следующий срез производят втулки 12 большего диаметра и так далее с участием всех втулок 12 пакетов 10 и 11. Осуществляется послойный срез образца 9 по цилиндрическим поверхностям с увеличивающимся диаметром...

Номер патента: 1435784

Опубликовано: 07.11.1988

Авторы: Горбанина, Гохберг, Маевский

МПК: E21C 39/00

Метки: оценки, пласта, состояния, угольного

...совпадающее с пластовым, которое фиксируют манометром 3. Нагружают камеру 1 и шток 11 плитами 12 пресса. При этом происходит выдавливание пробы 5 угля из матрицы 4 в полость 8 пуансона, которое имеет место при достижении предела текучести угля. Заполнение конической полости 8 составного пуансона 6 происходит в результате плас-. тического течения. Гаэ из полости 9 пуансона б выдавливается через отверстия 10 в верхней части цилиндрической полости 9 пуансона 6. Деформирование угля производят до момента, пока уголь не заполнит верхнюю цилиндрическую полость 9, в которой уголь пластически не деформируется, так как диаметр полости 9 больше диаметра 2 О верхнего основания конической полости 8. Необходимость цилиндрической полости 9...

Номер патента: 1436002

Опубликовано: 07.11.1988

Автор: Лодус

МПК: E21C 39/00, G01M 7/08, G01N 3/307 ...

Метки: динамических, испытаний, образцов

...величина которой определяется объемом ресивера 2 и давлением жидкости в нем, Приспособлением 8 открывают отсечной клапан 5, жидкостьпод давлением поступает из ресивера2 в рабочую полость гидроцилиндра 3и перемещает шток 4 вместе с закрепленной на нем двусторонней рейкой 9,Рейка 9 одной стороной поворачиваетз14360шестерню 11 и вал 12 вместе с рычагом14 и размещенными на нем ударниками7, а второй стороной рейка 9 поворачивает шестерню 1 О с втулкой 15 и5рычагом 13 во встречном направлении.Рычаги 13 и 14 поворачиваются навстречу друг другу, ударники 7 поочередно разрушают образцы 8 так, что первыми разрушаются образцы, расположенные вблизи оси вращения шестерен, апоследними " образцы, наиболее удаленные от оси вращения. При этом...

Номер патента: 1436003

Опубликовано: 07.11.1988

Автор: Лодус

МПК: E21C 39/00, G01M 7/08

Метки: испытаний, ударных

...3 и 9 в исхсдкое положение используется привод 22, связанный с колесами 3 и 9 тросами 23.Установка работает следующим образом,Включают привод 15 цепной передачи и цепью 16 раскручивают зубчатые колеса 3 и 9 до заданных скоростей вращения, При этом консольные грузы 4, 5 н 10 ка обоих колесах 3 к 9 посредством центробежных ус .лий созпают адаккые осевые нагрузки ка образ ах 8 и 13., пропорциональные весам грузов5 и 10 и скорости вращения колес 3 и 9. Изменяя скорость движения це 1436003пи 16, изменяют пропорциональцо осевые нагрузки на образцах 8 и 13 в соответствии с программой испытаний, После выдержки обоазцав 8 и 13 пад осевой нагоузкой с помощью привода 22 производят сброс колес 3 и 9 вместе с размещенными на них элементами и...

Номер патента: 1436006

Опубликовано: 07.11.1988

Автор: Лодус

МПК: E21C 39/00, G01N 3/34

Метки: группы, испытания, образцов, прочность

...изменения угла наклона относительно оси вала 2 и перемещения вдоль вала и контактируот с роликами 14 и 15 упоров 13. Захваты 9 размещены на колесах 58 так, что обгцие оси каждой пары захватов 9 параллельны оси вала 2 и при повороте колес 5 - 8 обеспечивается погружение образцов0 в поверхностно-активное вещество в емкости 4.Установка работает следукицим образом.Вращением винтового привода 12 деформируют упругий элемент 1 и создают иа группе испытуемых образцов .О усилие, равное нагрузке нагружаюшей системы. При этом на упругом элементе 11 накапливается энергия, равная заданной энергии нагружающей системы. Винтами 16 смещают упоры 13 с роликами 14 и 15 и изменяют наклоны поверхностей колес 6 и 7 к оси вала 2. Г 1 ри этом часть...

Номер патента: 1439238

Опубликовано: 23.11.1988

Авторы: Паталаха, Щитченко

МПК: E21C 39/00

Метки: моделирования, складкообразования

...торцовые стенки 2 (или 25 полупоршни) изготовлены из пластин, согнутых под прямым углом. Передача давления на полупоршни 2 осуществляется прн помощи электровинтового привода, состоящего из винта 7, не О подвижно закрепленного на валу электродвигателя 8, и штока-гайки 9, которому направляющее устройство 1 О обеспечивает только поступательноедвижение.35К штоку 9 (фиг,2)при помощи шарниров 11 прикреплены пластинчатые стержни 12, давящие на полупоршни 2 и раздвигающие последние. Между стенками корпуса 13 и подвижными бо О ковыми стенками 1 установлены пружины 14, берущие на себя избыточное давление со стороны модели 4.Продольное давление со стороны модели 4 и поперечное давление со стороны боковых стенок 1 обеспечивают...

Номер патента: 1439239

Опубликовано: 23.11.1988

Авторы: Александров, Антонов, Бобров, Буялич, Калинин, Коршунов, Леконцев, Побокин, Санин, Фролов

МПК: E21C 39/00

Метки: выработок, горных, кровли, осадок, параметров

...перемещениюкровли,При резких осадках кровли, имеющих динамический характер, направ-.ляющая 9 чувствительного элемента,закрепленная между валом 2 и корпу-сом 1 параллельно плоскости планшета8, перемещается вместе с корпусом 1параллельно рейке 4, а инерционныйгруз 10 под действием сил инерциизависает, сжимая упругий элемент 11.При относительном перемещении вдольнаправляющей 9 инерционного груза 10пишущий узел 12, находящийся в нем,прочерчивает линию процесса на вращающемся планшете 8, Причем величинарадиального отклонения г пропорциональна ускорению перемещения кровлии зависит от жесткости упругого элемента 11 и массы инерционного груза 10,При статическом (медленном) опускании кровли перемещения груза 1 Опо направляющей 9 не...

Номер патента: 1441066

Опубликовано: 30.11.1988

Авторы: Иванов, Люльчак, Микулин, Молчков, Стороженко, Хрыков

МПК: E21C 39/00

Метки: колебаний, приемник, скважинный, упругих

...чертеже изображен скважинный приемник упругих колебаний, общий 1 О вид.Приемник содержит корпус 1, датчик 2 упругих колебаний, прижимную пружину 3, кондуктор 4, стакан упора 5 возвратную пружину 6, первый клин 7, второй клин 8, шток 9, ходовой винт 10, гайку 11, досьцючную штангу 12. Стакан упора 5 выполнен с внутренним приливом 13 и внешним уступом 14.Устройство работает следующим об" 20 разом.После ввода приемника в скважину и досылки его на нужную глубину с помощью досылочной штанги 12, вращают ходовой винт 1 О. Гайка 11, перемеща ясь по винту 10, задает поступательное перемещение штока 9 и второго .клина 8, который, взаимодействуя с первым клином 7, выдвигает стакан упора 5 вместе с датчиком 2 упругих 30 колебаний. Возвратная...

Номер патента: 1441067

Опубликовано: 30.11.1988

Авторы: Ковалев, Лексина, Мезенцев, Мюсель, Хавротин

МПК: E21C 39/00

Метки: выщелачиваемости, зон, изоляционных, контактных, сооружений, шахтных

...На фиг.б представлен график изменения коэффициента проницаемости в процессе выщелачиванияо о контактных зон: 1 М. = 180,= 0 11 К= 90, = О, 111 - о = 0= О , На фиг,7 представлен график зависимости коэффициента (средневзве 74шенный по периметру) проницаемости впроцессе выщелачивания контактных зонсолебетонной перемычки, сооруженнойв горной выработке, пройденной комбайном ПКМ: кривая - по данным лабораторных исследований и точки - поданныи натурных исследований,Представленный график описываетсяфункцией видаК-= К, (1+У" ),где , % - параметры процесса выщелачивания, соответственно составляют 0,043 и 0,918; К - начальныйкоэффициент проницаемости К =2,3 5 О,т л.о фАЙ 0 м/кгсо с; . - продолжительность процесса влаго-воздушноговыщелачивания,...

Номер патента: 1441068

Опубликовано: 30.11.1988

Авторы: Бляхман, Корн, Проскуряков, Стороженко

МПК: E21C 39/00

Метки: горных, массива, напряженного, пород, состояния, участков

...имеет первую полуволну сжатия, селектор 6 Формирует сигнал запрета,который закрывает ключ ц на все время действия акустического сигнала помехи. Таким образом, в результатеселекции сигналов помехи, на вход из"мерителя 5 поступают только полезныесигналы, что повышает точность измерений,Селектор б лолуволны сжатия работает снедущри образом.Приемник 1 акустических сигналов взависимости от своей конструкции пре"образует полуволну разряжения в положительный электрический импульс,а полуволну сжатия в отрицательныйэлектрический импульс, или наоборот,Электрические сигналы с выхода приемника 1, через Фильтр 2 и усилитель3 поступают на входы ПЗР 8 и ПЗС 10,Пусть полуволна разряжения преобразуется в импульс отрицательной полярности, а полуволна...

Номер патента: 1441069

Опубликовано: 30.11.1988

Авторы: Бляхман, Проскуряков

МПК: E21C 39/00

Метки: горных, оценки, пород, степени, удароопасности

...соединенные входной преобразователь и регистрирующий блок, Входнойпреобразователь включает электроды1 и 2, соединенные через резистор 3и источник 4 напряжения, дифференциальный усилитель 5, входы которогоподключены к выводам резистора 3, либо к электродам 1 и 2, режекторныйФильтр 6, вход которого подключен квыходу дифференциального усилителя 5, 25а выход является выходом входного преобразователя. Регистрирующий блоквключает последовательно соединенныеусилитель 7, Формирователь 8 импульсов и измеритель 9 параметров иьщульсов, причем вход усилителя 7 является входом регистрирующего блока,Устройство работает следующим образом,Источник 4 напряжения создает на35своих выводах некоторую разность потенциалов. Это приводит к...

Номер патента: 1441240

Опубликовано: 30.11.1988

Автор: Лодус

МПК: E21C 39/00, G01N 3/08

Метки: исследования, нагружении, образцов, совместном, энергообмена

.... верстиях после выхода из взаимодействия с,образцом 10.Осевые нагрузки на образцах 8 и 9являются одновременно изгибающиминагрузками для концов образца 10 ирегулируются винтами 19 и 20. Регистрация поворотов инерционного диска 14 производится измерителем21. Положение пар захватов 2, 3 и 4,5 относительно образца 10 регулируется винтами 22,Установка работает следующим образом.Вращением винта 12 деформируютсиловую пружину 13 и закручивают червячное колесо 11. Вращение червячного колеса 11 через муфту 15 передается на инерционный измерительный диск4 и приводит к деформированию образца 10 изгибом, образца 8 - сжатием,образца 9 - растяжением. При достижении заданного уровня нагрузок на образцах 8-10 подают ток в цепь электромагнитной катушки...

Номер патента: 1442654

Опубликовано: 07.12.1988

Авторы: Макаров, Присташ, Чирков

МПК: E21C 39/00

Метки: горных, моделирования, образцах, пород, трещиноватости

...3 и нагружают штампом 4, расположенным над пазом 3. При этом в образце 1создается неравномерное знакопеременноенапряженное состояние с зоной 5 растяжения, находящейся над пазом 3, и зоной 6сжатия, расположенной под штампом 4, причем напряженное состояние в образце 1 создается по высоте последнего в продольныхплоскостях, параллельных направлению прн.кладываемой к штампу 4 нагрузки Р.При возрастании на образец 1 нагрузки Р, передаваемой от штампа 4, в заданном сечении образца 1 изменяется характер знакопеременного напряженного сос.онния (фиг. 3) и прн критической величиненапряжений а растяжения, постоянных дляданного образцагорной породы, происходитмгновенное прорастание трещины 7 отрывана глубину, определяемую границей зон,растяжения...

Номер патента: 1442655

Опубликовано: 07.12.1988

Авторы: Духовникова, Задубровский, Симонов

МПК: E21C 39/00

Метки: закладочного, конвергенции, массива, усадки

...изобретения является повышение надежности работы устройства в шахтах, опасных по газу и пыли.На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 - датчик устройства для определения конвергенции и усадки закладочного массива.Устройство содержит телескопическую 15 стойку, верхняя часть которой выполнена в виде металлического стакана 1, а нижняя часть 2 стойки герметизирована (запаяна с обоих торцов) и выполнена из диэлектри- , ческого материала, опорные плиты 3, закреп О ленные на торцах телескопической стойки, высокочастотный кабель 4, закрепленный на внутренней поверхности нижней части стойки, датчик 5 установленный в нижней части 2 телескопической стойки и выполненный в виде измерительно-колебательного...

Номер патента: 1442656

Опубликовано: 07.12.1988

Авторы: Калкутина, Косяков, Суржин

МПК: E21C 39/00

Метки: массива, моделей, пород, состав, эквивалентного

...Полученный материал помещается в стенд для моделирования и уплотняется по известному способу (укаткой), после чего модель насыщается водой. Изготовленный состав имеет показатели: сжимаемость а 1=0,4 1/МПа; Кф,=4,2 10 з м/с (коэффициент фильтраций).20Пример 2. Навеску глины, например монтмориллонитовой (4,96 кг - 31 об, Я), смешивают с навеской измельченного пенопласта (0,276 кг - 69 об. Я) и поступают аналогично примеру 1. Свойства изготовления со.става: а 2=0,18 1/МПа; Кф =1,810 з м/с.Пример т. Навеску глины, например монтмориллонитовой (6,72 кг - 42 об. о 4), смешивают с навеской измельченного пенопласта (0,232 кг - 58 об. Я) и поступают аналогично примеру 1. Свойства изготовленного состава: аз=0,121/МПа; Кф -- 0,04 10 з м/с Пример...

Номер патента: 1444517

Опубликовано: 15.12.1988

Авторы: Андранович, Громов, Карташов, Ушаков

МПК: E21C 39/00

Метки: испытанию, образцов, подготовки

...прижимной опоры 1 выполнена резьба для навинчивания сменногоопорного кольца 12 служащего дляувеличения площади опоры 1. При отделении образца 2 от глыбы 13 горнойпороды используется буровая коронка14 (фиг. 1). При испытании образца2 на прессе (фиг, 2) используется подставка 15, размещаемая на шаровойопоре 3.Закрепление штифта 6 в отверстии10 прижимной опоры 4 осуществляетсявинтом 16, установленным в радиальномотверстии опоры 4.Устройство работает следующим образом.На глыбе 13 породы выполняют верх 50нюю горизонтальную площадку 17, щель18 и сквозное отверстие 19 . Послеэтого в щели 18 располагают дополнительную прижимную опору 4, на площадке 17 размещают прияимную опору 1 ишаровую опору 3,Трос 5 с направляющим...

Номер патента: 1446301

Опубликовано: 23.12.1988

Авторы: Бошенятов, Гвирцман, Земисев, Петухов, Фельдман

МПК: E21C 39/00

Метки: горных, исследования, массива, модель, подрабатываемого, пород, сдвижения

...достижения подобия натуре по деформации подрабатываемого массива:в направлении, перпендикулярном слоистости,1( -- + -- )1Ех(1 + .),где Е,Е - соответственно модулиэтоэгупругости и остаточной деформации в указанном направлениидля упомянутой идеальной модели,Сущность соотношений (3) и (4) состоит:в том, что в указанных направлеииях деформации элемента предлагаемой модели высотой Ь + Н и шириной 1 + Ь (в пределах которого деформируется только упругопластический материал) должны быть равны деформациям аналогичного элемента идеальной модели.Как известно, между деформационной характеристикой идеальной модели Бм и соответствующей деформационной где Е ,Е - соответственно модулиупругости и остаточной деформации в указанном направлении.для...

Номер патента: 1446302

Опубликовано: 23.12.1988

Авторы: Карташов, Коршунов

МПК: E21C 39/00, G01N 3/08

Метки: горных, пород, прочности

...нормальное и радиальное напряжения;р, 1 - соответственно давленияна внутреннюю и внешнююсжимаемые области торцов образца;О, д - соответственно диаметры образца и внутреннейсжимаемой области торцов,образца;- коэффициент Пуассона породы (определяется напервом этапе испытанийпо измеренным величинампродольной Е, и поперечной Е деформаций).П р и м е р, Горная порода - мелкозернистый песчаник, диаметр образца 40 мм, высота 20 мм,Образец нагружают телескопическими пуансонами. Диаметр внешнегопуансона 0 40 мм, диаметр внутреннего пуансона й10 мм. Пуансоныявляются одновременно жесткими динамометрами (для этого на их боковойповерхности закреплены тензосопротивления, регистрирующие нагрузки по изменению электрического сопротивленияпри...

Номер патента: 1446303

Опубликовано: 23.12.1988

Авторы: Буй, Литвинский

МПК: E21C 39/00

Метки: горных, испытания, пород, прибор, расколом

...определения действующих усилий, посколькурост площади отпечатка происходитв основном за счет увеличения егодлины. 2 ил. 2, на которой выполнены ортогональные образующей цилиндра 9 канавки 13.В канавках 13 нижней плиты 2 установлены два куска 14 мерной проволоки, на которых установлен цилиндр 9, а в одной иэ лунок 11 цилиндра 9 расположен нижний шаровой индентор 15, причем нижний 15 и верхний 8 шаровые инденторы смонтированы в направляющих планках 16 и 17, закрепленных на стойках 3.Прибор работает следующим образом.Между шаровыми инденторами 8 и 15 устанавливают образец 18 породы, предварительно переместив цилиндр 9 по стержню 12 в нужное положение с заданным расстоянием между осью приложения нагрузки и каждым иэ кусков 14 мерной...

Номер патента: 1446304

Опубликовано: 23.12.1988

Авторы: Колодийчак, Коробкин, Литвинский, Мележик

МПК: E21C 39/00, E21D 13/02

Метки: взрывной, пород, последующего, почвы, разгрузки, упрочнения

...разрез Б-Б на фиг,1,Способ осуществляют следующим образом.В горной выработке 1 с пучащей почвой 2 бурят разгрузочные 3 и тампонажные 4 шпуры чередующимися сечениями по длине выработки 1 с помощью 20 обычного оборудования. Тампонажные шпуры 4 следует бурить глубиной боль.ше длины предполагаемой герметизации и вставляют ограничительные штанги 5 на глубину, равную длине инъекторов 25 6, предварительно смазав их антифрик. ционным составом (например, отработанными солидолом, шахтолом и т.п.). В разгрузочные шпуры 3 досыпают камуфлетные заряды ВВ 7 и взрывают, 3 О создавая в почве 2 зону 8 разгрузки с интенсивной трещиноватостью, Благодаря наличию ограничительных штанг 5 тампонажные шнуры 4 сохраняются после взрыва зарядов 7 ненарушенными....

Номер патента: 1446305

Опубликовано: 23.12.1988

Авторы: Кузнецов, Никитин, Слоним

МПК: E21C 39/00

Метки: горного, давления, моделирования, проявлений

...веса налегающего материала модели - слоя мощностью (Н - Ь) - и давления р на величину1 -1й ) а Яфщ т.виюеющг Вно (7 - "(Н - Ь) + р, следовательноЙар- - : -(н-ь) +р ьЬ(Э)где Н " высота модели;- плотность эквивалентного материала.Поскольку боковые стенки, форма которых описывается искомой формулой х " Г(г), не вертикальны, смещение(н - Ы+р ь Теперь с помощью формулы (1)20 легко определить добавку к горизонтальному напряжению, рассчитанному по формуле (2), возникающую из-за невертикальности боковых стенок корпуса: Е (г)х ЯЕ (г)Е (г)И.,Е(г) 1-(х +кг =(2 Сложив эту величину с напряжением 35 Я, возникающим вследствие действия веса материала, получим распределение боковых напряжений в модели, созданных нагрузочным приспособлением 4:(6)...

Номер патента: 1446306

Опубликовано: 23.12.1988

Авторы: Ильинов, Карташов, Мазур-Джуриловский

МПК: E21C 39/00, G01N 3/10

Метки: стабилометр

...она предварительно подогревается и вакуумируется. В начальномположении между образцом 2 и крышкой9 остается небольшой зазор, вентили10-12 закрыты, поршень 13 в левомкрайнем положении.После этого прикладывают нагрузку Р от пресса, величина которой зависит от заранее намеченного режимаиспытаний. Открывая вентиль 12, обеспечивают выход смеси из камеры 17до момента, когда на образец 2 передается давление, составляющее 0,010,05 от прочности образца 2 при одноосном сжатии.На следующем этапе испытаний вращением рукоятки 15 перемещают поршень 13 вправо. При этом часть смесипереходит в демпфирующую камеру 18,что вызывает перемещение поршня 7 иплунжера 8 относительно камеры 1,т.е. обеспечивается дополнительноенагружение образца 2.Нагружение,...

Номер патента: 1448045

Опубликовано: 30.12.1988

Авторы: Гавриленко, Озеров

МПК: E21C 39/00

Метки: горных, залегании, моделирования, нарушенном, пород, сдвижения, слоев

...тектонического нарушения с углом падения плоскости сместителя, равным ь =60, и амплитудой смещения крыльев, равной А =50 м,Масштаб моделирования 1:500. Подработку осуществляют одним пластом мошно- стью 1,5 м. Мощность наносов 10 м. Для моделирования используют устройство, показанное на фиг, 1, Перед изготовлением модели подвижные секции 7 основания устанавливают горизонтально, а подвижные боковые стенки 5 закрепляют в верхних 2 и нижних 3 элементах рамы 1, В основание модели закатывают несколько слоев, которые образуют так называемое буферное пространство, которое несколько разрушается при смещении отдельной части модели. Выше буферного пространства укладывают слой 12, воспроизводящий угольный пласт. Для этих целей могут...

Номер патента: 1448046

Опубликовано: 30.12.1988

Автор: Наумов

МПК: E21C 39/00

Метки: вертикального, отвальных, пород, сдвижения, сигнализатор

...материала. Откидывающаяся крышка 34 шарнирно закреплена на корпусе . Сигиализатор (фиг. 4) содержит также телескопическую стрелу 35 с блочками 36, один из которых установлен с возможностью перемещения и . крепления на стреле 35, противовес 37 и салазки 38, которые имеют вертикальную стойку, Звонок 39 громкого боя (сигиальная сирена) размещен на стреле 35, которая установлена на вертикальной стойке с возможностью поворота в горизонтальной плоскости и закрепления болтами.Контактный диск 30 электрически связан со звонком 39 через выключатель (не показан). Два накладных груза 9 закреплены на концах канатов 8.Сигнализатор вертикального сдвижения отвальных пород работает следующим образом.Груз 9, опускаясь вместе с деформируемым массивом в...

Номер патента: 1448047

Опубликовано: 30.12.1988

Авторы: Королев, Потапкин, Степанчук

МПК: E21C 39/00

Метки: горных, пород, трещиноватости

...напряжение восокой частоты поступаетна вход согласующего усилителя 4, а с еговхода - на колебательиый контур 5, Высо-.45кочастотная энергия колебательного контура 5 излучается кольцевой антенной б в окружающее пространствоБлагодаря применению согласующего усилителя 4 и слабой связи его выхода с колебательным контуром 5 при изменении емкости антенны 6 в контуре меняется только напряжение, а частота остается неизменной, что значительно повышает стабильность работы устройства н достоверность получаемой информации, Колебательный контур 5 настраивают на воздухе в резонанс, при этом напряжение на нем будет максимальным, соответственно максимальное напряжение будет н на приемной катушке 7, с которой оно поступает на вход усилителя 8 высокой...

Номер патента: 1448241

Опубликовано: 30.12.1988

Автор: Лодус

МПК: E21C 39/00, G01M 7/08, G01N 3/30 ...

Метки: испытаний, стенд, ударных

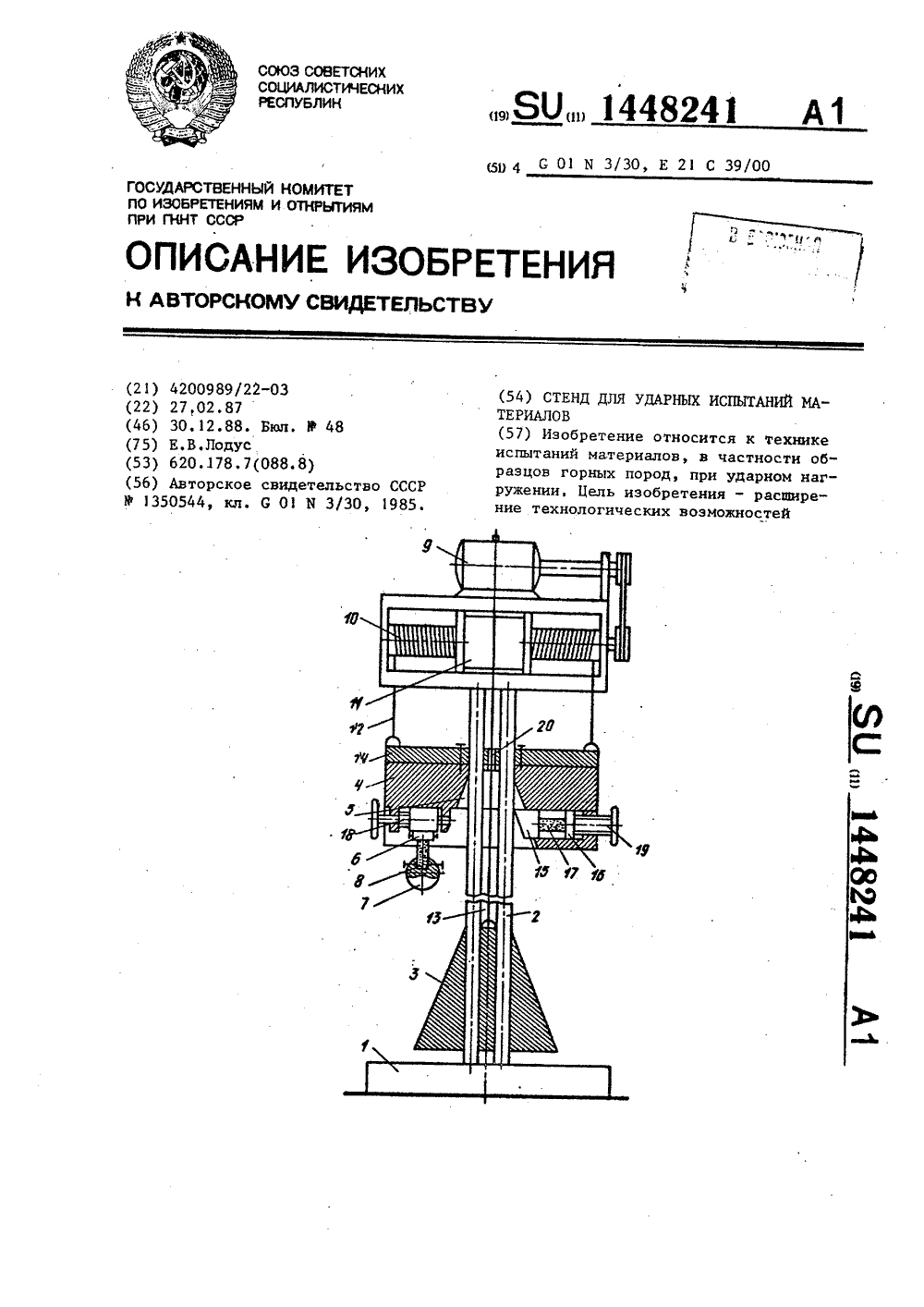

...20 в грузе 14 предназначено для выпрессовки платформы 3 из клиновой выемки 5 платформы 4.Стенд работает следующим образом.Сбрасывают груз 14 вместе с платформой 4. Тяги 12 сматываются с барабанов 10 и вращают барабан 11, на ко. торый наматывается тяга 13. Последняя перемещает платформу 3 вверх навстречу платформе 4. При соударении платформ 3 и 4 захват 7 скользит по клиновой поверхности платформы 3, от1448241 ВНИИПИ Заказ 6840/48 Тираж 847 Подписное Произв.-полигр. пр-тие, г. Ужгород, ул, Проектная, 4 клоняется от вертикальной траектории движения и деформирует образец 8 из- гибом. Захват 15 скользит по клиновой поверхности платформы 3 и дефор 5 мирует образец 17 сжатием.После вхождения клиновой поверхности платформы 3 в выемку 5...

Номер патента: 1451269

Опубликовано: 15.01.1989

Авторы: Медведев, Устюгов

МПК: E21C 39/00

Метки: абразивности, горной, породы

...физико-механических свойств горных пород, к исследо", ванию сопротивления износу и истира 5 нию бурового породоразрушающего инструмента в частности.Цель изобретения - повышение достоверности определения абразивности горной породы при бурении.На чертеже изображено устройство для определения абразивности горной породы.Устройство состоит из корпуса в виде колонковой трубы 1 с долотом 2, армированным на рабочем торце режущеистирающими породоразрушающими элементами 3. В теле долота 2 имеются сквозные отверстия, в которых вставлены с ходовой посадкой эталоны исти раемого материала в виде металлических штырей 4 с головками 5, на которые давит установленный в колонковой трубе 1 груз 6 с постоянной заданной массой, Снаряд соединен через переход...
