E21B — Бурение грунта или горных пород

Номер патента: 1776751

Опубликовано: 23.11.1992

Авторы: Дьячук, Иоанесян

МПК: E21B 10/26

Метки: бурения

...на фиг.4 - то же, со спиральными канавками,Корпус расширителя 1 крепится к корпусу 2 турбобура. В траверсу 3 расширителя 1 запрессованы лапы 4 с породоразрушающими шарошками 5, а между ними в траверсе 3 крепятся секции опорных цапф 6 с установленными на них цилиндрическими роликами 7, которые взаимодействуют с цилиндрической поверхностью вала 8 забойного двигателя. Долото 9 через наддолотный переводник 10 крепится к валу 8 турбобура.30 ритель для предотвращения сальникообразования на наружной поверхности роликоввыполнены спиральные канавки 12, Угол и направление навивки канавок определяется частотой и направлением вращения валатурбобура, Формула изобретения 1. Устройство для бурения, содержащеедолото, соединенное с валом...

Номер патента: 1776752

Опубликовано: 23.11.1992

Авторы: Редько, Тлеуов, Фадеев, Фадеева

МПК: E21B 10/48, E21B 10/56

Метки: алмазная, буровая, коронка

...через дополнительные пазы, что способствует износостойкости сбегающей части сектора, достигается улучшенное охлаждение промывочной жидкостью рабочего торца как напрямую, так и эа счет активизаЦии фильтрации промывочной жидкости в забойную зону предразрушения.Выполнение дополнительных пазов на глубину 0,5-0,75 высоты матрицы определяется условиями прочности крепления секторов к корпусу коронки, а также необходимостью полного перекрытия дополнительными пазами высоты импрегнированного слоя секторов, Ширина дополнительных пазов, равная 0,12-0,18 толщины матрицы, найдена из условий сохранения прочности секторов, работы промывочной жидкости в дополнительных пазах по очистке от шлама, а также технологичности изготовления коронки.На фиг. 1...

Номер патента: 1776753

Опубликовано: 23.11.1992

Авторы: Куц, Пешков, Шестов

МПК: E21B 19/16

Метки: ключ, развинчивания, свинчивания, скважинных, труб

...наличия. замковых соединений на обоих концах частей роторной шестерни, а следовательно, упростить редуктор, исключив сателлиты,Повысить надежность ключа в работе введением в роторную шестерню устройства компенсации износов в замковых соединениях в виде местного уточнения роторной шестерни(что снижает так же и требования к точности изготовления роторной шестер ни).Как показали исследования, снижение габаритных размеров и массы ключа позволяет сократить время на подготовительнозаключительные операции при работе с одной трубой на 2 с. Кроме того отмечено увеличение срока службы ключа на 20.Таким образом, изобретение отвечает критерию "существенные отличия".На фиг. 1 изображен ключ для свинчивания и развинчивания скважинных труб, общий вид;...

Номер патента: 1776754

Опубликовано: 23.11.1992

Авторы: Аллахвердиев, Тойтыев

МПК: E21B 21/00

Метки: комбинированной, песчаной, пробки, промывки, скважине

...часть промывочных труб, а при выносе этой пробки приходится каждый раз кроме этого объема прокачивать еще и полный объем промывочных труб.Целью изобретения является ускорение процесса промывки песчаной пробки, сокращение расхода промывочной жидкости и повышение надежности осуществления способа,Поставленная цель достигается тем, что после спуска труб до песчаной пробки первую наращиваемую трубу оборудуют клапанным устройством, выполненным из двух клапанов, смонтированных параллельно, причем давление открытия прямого клапана регулируют на большее, чем дарление открытия обратного клапана, производят размыв и вытеснение верхней части песчаной пробки в затрубное пространство, с созданием под ней подпорной буферной зоны, а вынос песчаной...

Номер патента: 1776755

Опубликовано: 23.11.1992

Авторы: Агалова-Лещинская, Вольтерс, Пелевин, Смирнов

МПК: E21B 25/00

Метки: керноотборник

...элемент 4, благодаря этому керноподрезной элемент 4 несколько отклоняется от вертикального положения. При движении керна вверх по керноприемной трубе 1 у.режущей кромки 6 элемента 4 возникают силы, стремящиеся прижать элемент 4 к трубе 1: сила, направленная по нормали к элементу 4 и определяемая из выражения й = Кх; где х- прогиб упругого элемента 5, а К - жесткость упругого элемента 5, и продольная сила, зависящая от трения грунта по стали, определяемая из выражения Р =%, где 1 - коэффициент трения. Результирующая си 10 15 20 30 35 40 45 50 образующей керноприемной трубы, Керн. своим весом 0 воздействует на,керноподрезной элемент 4 (фиг. 6), результирующая сила Е возрастает, происходит скалывание керна и под действием его...

Номер патента: 1776756

Опубликовано: 23.11.1992

Авторы: Маврин, Мартынов, Сугралиев

МПК: E21B 33/03

Метки: оборудования, ремонта, скважин, устьевого

...и выше заполнена известным составом для временной закупорки пласта (3), Устройство включает втулку (4) с обратным клапаном (5) для создания давления в полости пакера (6) с перепадом давления до 100 МПэ для посадки гидравлическим путем с целью герметизации полости НКТ (15) от затрубного пространства, перепускной клапан (7) с импульсной трубкой (8) и вентилем (18 а), ниппель (9) с продольными пазами напротив на наружной поверхности для размещения в них трубки управления, импульсной трубки и с клапаном-отсекателем (10) и трубкой управления (11) с вентилем (18 б), (импульсная трубка и трубка управления заполнены маслом), скважинную камеру (12) с продольными пазами напротив на наружной поверхности для размещения в них трубки управления,...

Номер патента: 1776757

Опубликовано: 23.11.1992

Авторы: Гаджиев, Перевезенцев

МПК: E21B 33/03

Метки: подвески, скважинного, трубопровода, устьевое

...на их работоспособность и надежность.Целью изобретения является повышение надежности устройства в работе за счет снижения усилий, действующих на стопорные винты и уплотнительный элемент в процессе эксплуатации скважины.Это достигается тем, что устройство снабжено втулкой. имеющей наружный кольцевой выступ и установленный на трубодержателе, причем корпус выполнен с до полнительным внутренним кольцевым выступом, расположенным над основным, при этом втулка размещена между стопор- ными винтами и уплотнительным элементом с возможностью взаимодействия своим наружным кольцевым выступом с дополнительным внутренним выступом корпуса.На чертеже показано устройство в процессе эксплуатации скважины.Устройство состоит из корпуса 1 с фланцем,...

Номер патента: 1776758

Опубликовано: 23.11.1992

Авторы: Гаппаев, Дементьев, Назаров, Рыжов

МПК: E21B 33/03

Метки: дросселирующее, устьевое

...в месте установки трехходового крана. Таким образом, заявляемое устьевое дросселирующее устройство соответствует критерию изобретения "новизна".Сравнение заявляемого решения не только с прототипом, но и с другими техническими решениями в данной области техники позволило выявить признаки,отличающие заявляемое решение от прототипа, что позволяет сделать вывод о соответствии критерию "существенныеотличия".5 Изобретение поясняется чертежом, накотором представлено продольное сечениеустьевого дросселирующего устройства.Устьевое дросселирующее устройствосодержит раэьемный корпус 1, состоящий10 из двух частей с фланцами 2 на концах дляподсоединения к выкидной линии. Корпус 1имеет осевой проводящий канал 3, в котором установлен трехходовой...

Номер патента: 1776759

Опубликовано: 23.11.1992

Авторы: Луценко, Романовский, Тагиров

МПК: E21B 33/06

Метки: вращающийся, превентор

...уплотнения - в виде размещенного в цилиндрической полости корпуса подпружиненного плунжера с наконечником и нажимного кулачка, установленного на вращающемся стволе с возможностью.взаимодействия с наконечником подпружиненного плунжера, причем подплунжерная полость цилиндрической камеры корпуса гидравлически связана со средней камерой шевронного уплотнения, а корпус имеет трубопровод для сообщения верхней камеры шевронного уплотнения с емкостью для смазки.На фиг. 1 представлен вращающийся превентор; на фиг, 2 - система смазки превентора,5 10 15 20 25 30 35 40 45 50 55 Превентор состоит иэ основания 1. корпуса 2, узла вращения 3, шевронного уплотнения 4, вращающегося ствола 5 с уплотнительным элементом б. В стенке корпуса выполнена...

Номер патента: 1776760

Опубликовано: 23.11.1992

Авторы: Ананичев, Атопов

МПК: E21B 33/06

Метки: подвижных, уплотнения, цилиндрических, элементов

...компенсатора, изготовленного Волгоградским заводом буровой техники, который поставляет комплектующие узлы для морской буровой установки ППБУ - 6000/200, Узел телескопического компенсатора прошел испцтания в ПО "Прикаспийбурнефть". Расчеты проводили для моделей уплотнителя телескопического компенсатора морской буровой установки, выполненных в масштабе 1:4 по отношению к натурным узлам. Уплотнители изготовлены из резины ПЭ. При реализации способа были приняты следующие исходные данные;- характеристики материала резины: , модуль упругости Е = 100 кг/смкоэффициент Пуассона м = 0,49 - геометрические параметры узла: конструктивный зазор Ь= 5 мм, геометрические размеры уплотнителя; наружный диаметр уплотнителя О - 185 мм внутренний...

Номер патента: 1776761

Опубликовано: 23.11.1992

Авторы: Аликин, Ванцев, Касаткина, Макеев

МПК: E21B 33/138

Метки: состав, тампонажный

...высоких температурах.Механизм загущения раствора, очевидно, можно объяснить тем, что при добавлении ПАА к цементному раствору,содержащему хлорид железа, начинаетсяобразование устойчивых новых связей между молекулами ПАА и солью трехвалентногожелеза, в результате чего в межчастичномпоровом пространстве образуется дополнительное количество твердого вещества, повышается вязкость поровой жидкости, Повсей вероятности, этилсиликат усиливаетэтот процесс.После затвердевания тампонажногораствора образуется цементный камень,объем пор которого заполнен раствором солей трехвалентного железа и продуктамиего реакции с полимерами и некоторымивеществами тампонажного материала. Привоздействии на такой цементный камень агрессивной среды, содержащей...

Номер патента: 1776762

Опубликовано: 23.11.1992

Авторы: Блажевич, Уметбаев, Хисаева

МПК: E21B 33/138

Метки: раствор, тампонажный

...прибора Михаэлиса, при сжатии - гидравлического пресса. Предел прочности образующегося цементного камня определяют после 2-х суточного хранения образцов в пластовой воде.Пределы возможного содержания в растворе добавки дистиллерной жидкости определены на 100 мас.ч, тампоиажного портландцемента по результатам выполненных исследований, приведенным в табл.3 и примерах приготовления раствора,П р и м е р 1. Приготовили жидкость затворения путем смешения 25 мас,ч, воды и 27,5 мас.ч, дистиллерной жидкости. На приготовленной смеси затворили 100 мас.ч. портландцемента, Сроки схватывания полученного раствора, ч - мин: начало 2-30: конец 4-50. Предел прочности образовавшегося цементного камня через 2-е суток хранения образцов в пластовой...

Номер патента: 1776763

Опубликовано: 23.11.1992

Авторы: Пулатов, Султанова, Цой

МПК: E21B 33/138

Метки: зон, изоляции, поглощения, раствор, тампонажный

...изобретения является реагент К, получаемый омылением волокна "Нитрон", в состав которого помимо ПАН входит еще и итаконовая кислота, и в результате полимераналогичного превращения после окончания омыления волокна "Нитрон" в состав Квходит метакрилат.Кроме того, преимуществом предлагаемого решения над другими смесями, в частности над прототипом, является увеличениепластической прочности. В лабораторных исследованиях было установлено, что пластическая прочность полученной тампонирующей массы по предлагаемому изобретению составляет после образования прочной резиноподобной массы - 15 кПа, что превышает пластическую прочность гипаноцементной пасты по прототипу (максимальная прочность - 4,5 кПа).Порядок приготовления ПЦР заключается в...

Номер патента: 1776764

Опубликовано: 23.11.1992

Авторы: Малярчук, Нийгер, Павлюк, Тарабаринов, Тарасов

МПК: E21B 33/138

Метки: обводненных, пород, состав, тампонирования, трещиноватых

...ч) и охлаждению с выключением электропечи,П ример г, В мешалкузагружают 34,5 мас.".,ь глины, 3,5 мас, природного цеолита, 9 мас.ф глиноземистого цемента, 0,55 мас. ф кальцинированной соды и тщательно перемешивают в течение 2 мин. При непрерывном перемешивании последовательно вводим 0,015 мас. полиакриламида 1,6 мас.фь алкилреэорциновой эпоксифенольной смолы (АРЭФС) и 0,4 мас. промышленных отходов производства пентаэритрита (1 2,57 ь водный раствор ПФ) и затворяли на природном рассолеТампонажную смесь помещали в специальные формы и вибрировали в течение ЗО сек, После суточной выдержки одну партию образцов выдерживали в течение 28 суток сухого хранения, другую помещали в криокамеру при 269 К (1 ч), а третью подвергали термообработке при...

Номер патента: 1776765

Опубликовано: 23.11.1992

Авторы: Ахрименко, Левитин, Палий, Тарадыменко, Тимовский

МПК: E21B 33/138

Метки: раствор, тампонажный

...по ТУ 59 02 039 6783, И з расширяющихся добавок наиболее технологичной является добавка на основе оксида кальция высокотемпературного обжига марки Н РС.При использовании этой расширяющей добавки в сочетании с пластификатором АЦФС или МФАР линейное расширение камня достигает величины в пределах 3- 6, что одновременно приводит к повышению прочности и изолирующей способности цементного камня, определяемой по сопротивлению давления гидроразрыва на специальной установке.Тампонажный раствор готовят следующим образом: в приготовленную воду добавляют расчетное количество смолы АЦФ или МФАР, перемешивают, затем в жидкость эатворения вводят смесь портландцемента и расширяющей добавки, затем производят перемешивание лабораторной 5 мешалкой в...

Номер патента: 1776766

Опубликовано: 23.11.1992

Авторы: Абрамов, Макаров, Осипов, Острянская, Ражкевич

МПК: E21B 33/138

Метки: гелеобразующий, состав, тампонажный

...работ.В качестве сшивающих агентов, с цельюускорения процессов гелеобразования при5 температурах 82 - 105 С, применяются солибихромовой кислоты (йа 2 Сю 07 и К 2 Сгг 07). Врезультате взаимодействия ЛСТ с бихроматами происходит снижение валентностииона Сг до Сг при малом изменении вяз 10 кости раствора и отсутствии структурнойвязкости, затем происходит образованиепоперечных молекулярных связей (сшивка),+3 +2в результате реакции Сг и Са с молекулами КМЦ ОС. Это приводит к значитель 15 ному возрастанию вязкости, и в конечнойстадии этой реакции получается гель. Увеличение прочностных характеристик геля достигается в результате образованияструктур между макромолекулами КМЦ ОС 20 20 и цепей КМЦ ОС- ЛСТ - КМЦ РС.ЛСТ - КМЦ ОС-...

Номер патента: 1776767

Опубликовано: 23.11.1992

Авторы: Абдуллаев, Ибишов, Керимов, Панахов, Прохоров

МПК: E21B 43/00

Метки: малодебитных, нефтяных, скважин, эксплуатации

...труб.Технологическая схема предлагаемого способа (см, чертеж) состоит из следующих узлов; нефтяная скважина 1, ствол которой пробурен через вечномерэлые грунты 2, емкость для хранения ШФЛУ или керосина 3, насос для закачки легких углеводородов в скважины 4, выкидной трубопровод 5 емкости 3, уровень столба соответственно ШФЛУ (или керосина) и нефти в затрубном пространстве 6 и 7, глубинный насос 8, насосно-компрессорные трубы 9, приемный трубопровод 10 для подачи ШФЛУ или керосина в емкость 3, Емкость 3 может быть установлена на возвышенном месте. При этом отпадает необходимость в насосе 4.Предлагаемый способ осуществляется следующим образом.В затрубное пространство нефтяной скважины 1, ствол которой проходит через вечномерзлые грунты 2,...

Номер патента: 1776768

Опубликовано: 23.11.1992

Авторы: Кондрат, Кучеровский, Маринин, Марчук, Нитипин, Петришак, Салехов, Штайден

МПК: E21B 43/00

Метки: газовой, жидкости, забоя, саморегулируемое, скважины, удаления

...и внутренний сужающие элементы 9, 10 взаимодействуют между собой через расположенную над ними прижимную цилиндрическую втулку 27 с ребрами жесткости 28 и расположенными по оси втулки штоком 29, Втулка 27 подпружинена сверху относительно корпуса 1 возвратной пружиной 30. Втулка 27 прилегает к верхней части 18 внешнего сужающего элемента 9, а на ее штоке 29 крепится на резьбе верхняя часть 19 внутреннего сужающего элемента 10, В цилиндрический канал 31 верхней части 19 внутреннего сужающего элемента 10 входит своим штоком его нижняя часть 21. Для фиксации его крайнего нижнего положения слукит втулка 32,Корпус 1 снабжен радиальными каналами 33, нижняя часть 20 внешнего сужающего элемента 9 - радиальными каналами 34, верхняя...

Номер патента: 1776769

Опубликовано: 23.11.1992

Авторы: Абрамов, Сашнев

МПК: E21B 43/00

Метки: дозатор, нефтяных, реагента, скважин

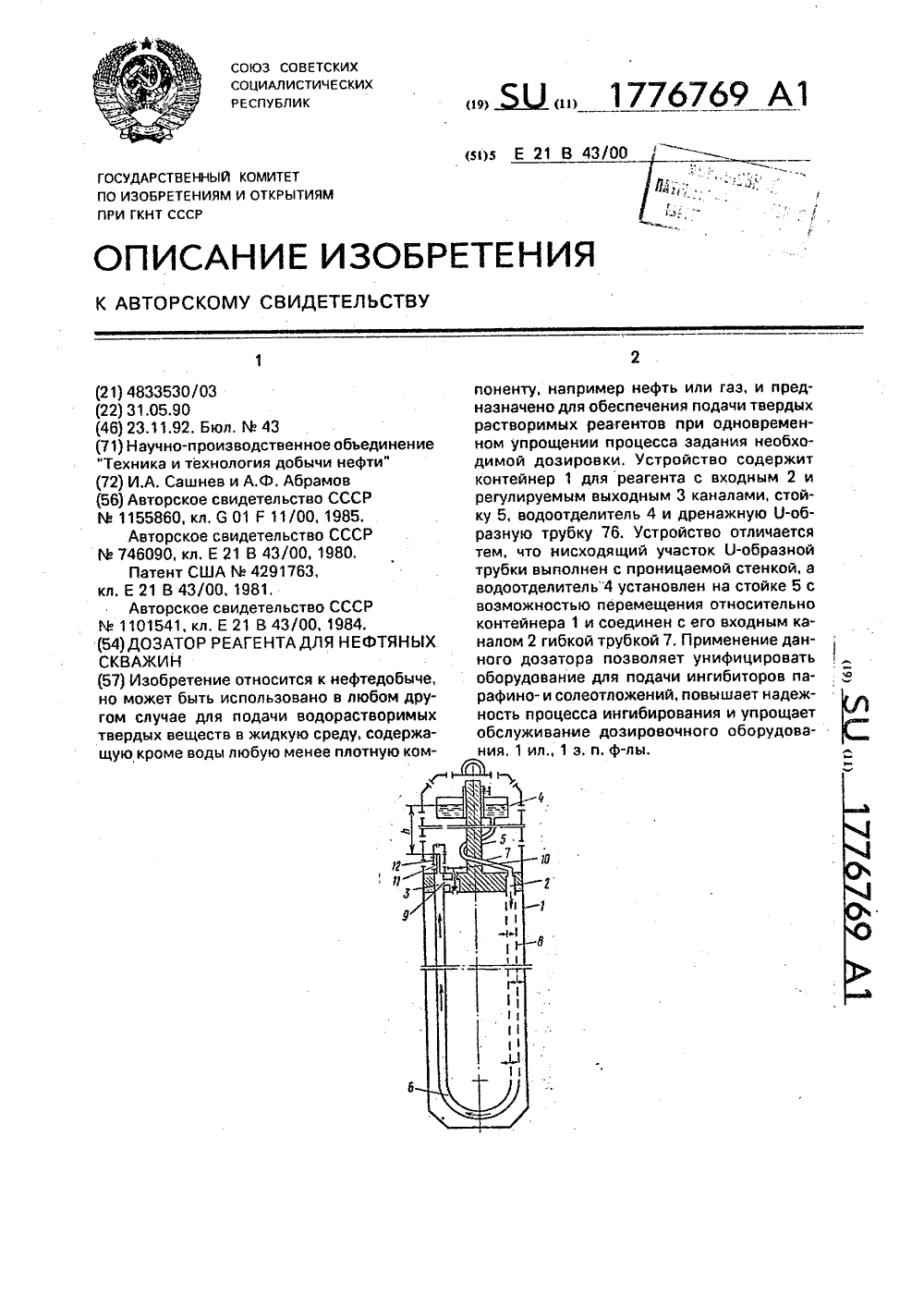

...4, установленным на стойке 5, жестко закрепленной на контейнере, снабжен О-образной трубкой 6 и гибкой (соединительной) трубкой 7. Трубка 6 установлена внутри контейнера и соединена концами с входным и выходным каналами 2 и 3. Нисходящий участок 8 О-образной трубки, соединенный со входным каналом 2, выполнен с проницаемой стенкой (показано условно). Водоотделитель 4 установлен на стойке 5 с возможностью относительного перемещения и связан гидравлически со входным каналом 2 гибкой трубкой 7. Кроме того, для обеспечения подачи жидких, нерастворимых в воде, реагентов, контейнер снабжен вторым выходным каналом 9 и перекрывающим его запорно-регулируемым вентилем 10, причем этот выходной канал 9 после запорно-регулируемого вентиля...

Номер патента: 1776770

Опубликовано: 23.11.1992

Авторы: Арестов, Стрельцов, Фролова, Шестакова

МПК: E21B 43/04

Метки: гравийного, скважинного, создания, фильтра

...состоящее из трех манжет - верхней 12, нижней 13 и средней 14, Манжеты 12, 13 изготовлены иэ резины с более высокой твердостью. чем манжеты 14. Набор манжет заключен между опорой верхней 8 и опорой нижней 15. Опора нижняя 15 установлена на основании 3 и соединена с ним стопорами 4.В нижней части патрубка 5 с помощью резьбовой муфты 16 (фиг. 2) присоединен корпус скважинного фильтра 17, в нижней части которого установлен фильтрующий элемент 18 (его тип и конструкция не существенны и на фиг, 2 показаны условно штриховкой крест на крест), В верхней чаСти корпуса 17 располагается втулка 19, закрепленная относительно него с помощью штифтов 20, рассчитанных на усилие среза Р 1. Внутри втулки 19 установлено седло 21, закрепленное относительно...

Номер патента: 1776771

Опубликовано: 23.11.1992

Авторы: Асфандияров, Дахненко, Солдатов, Янтурин

МПК: E21B 43/11

Метки: глубокой, обсаженной, перфорации, скважины, стенок

...осевой линии за пределы корпуса, при этом направляющая шарнирно связана с приводом подачи,На чертеже показано устройство, продольный разрез,Устройство для глубокой перфорации стенок обсаженной скважины содержит корпус 1, в котором размещены глубинный погружной двигатель 2 с валом 3, соединенным через гибкий вал 4 с режущей головкой 5, снабженной направляющей ее продольного перемещения. Верхняя часть гибкого вала 4 размещена внутри пружины 6, а нижняя - в изогнутом тороидальном отрезке трубки 7 направляющей режущией головки 5. Трубка 7 жестко закреплена на наружной образующей кольцевого сектора 8, к внутренней образующей которого прикреплена втулка подшипника, выполненного в виде кольцевого сектора (как вариант, внутренняя...

Номер патента: 1776772

Опубликовано: 23.11.1992

Авторы: Акчурин, Еникеев, Мавлютов, Ситдыков

МПК: E21B 43/114

Метки: каналов, перфорационных, создания, щелевых

...расположения последующих отверстий по отношению к первоначальному.Наличие трех каналов связи устройства с поверхностью, двух колонн труб с кабелем.Целью изобретения является повышения эффективности в работе эа счет упрощения конструкции и увеличения глубины перфорационнцх каналов,Поставленная цель достигается тем, что устройство содержит корпус с продольным каналом и наклонными пазами, цилиндр с поршнем и регулирующий инструмент в ви- дЕ резцов, шарнирно связанных с поршнем и установленных в наклонные пазы корпуса с возможностью перемещения, причем поршень выполнен кольцевым, а в каждом резце выполнен продольный канал с воэможностью гидравлической связи с ка 1776772налом корпуса в крайнем верхнем положении...

Номер патента: 1776773

Опубликовано: 23.11.1992

Авторы: Билащук, Клевцур, Козубовский, Посевин, Санников

МПК: E21B 43/18

Метки: освоения, скважин

...б. Перемещвющаяся втулка 9 служит седлом нагнетательного клапана с запирающим шаром 12, Уплотнительный элемент б поршня-плунжера 5 поджимается гайкой 13. Сверху в рабочий цилиндр 1 вворачивается опорная втулка 14,Устройство в компоновке насосно-компрессорных труб спускают в скважину 15, вскрывшую продуктивный пласт 16. Для связи труб с затрубным пространством трубы-хвостовик 3 оборудуют фильтром 17, На устье насосно-компрессорные трубы 7 соединяют с подвесным фланцем 18, оборудованным задвижкой 19, Колонна насосно-компрессорных труб 7 вместе с устройством и трубами-хвостовиком 3 подвешивается с помощью элеватора 20 на талевой системе подъемной установки, Трубы через гибкий шланг 21 соединены с мерной емкостью 22.Устройство работает...

Номер патента: 1776774

Опубликовано: 23.11.1992

Авторы: Аверьянов, Болдырева, Гора, Дьяков, Зворыгин, Попов, Хализов

МПК: E21B 43/28

Метки: выщелачиванием, ископаемых, подземным, полезных, разработки

...разрыва пакерных уплотнений в процессе гидроразрыва,Тампонирование трещин предыдущего поинтервального гидроразрыва необходимо для перекрытия доступа рабочих растворов к уже выщелоченным объемам руды.Образование в массиве новых. трещин гидроразрыва иэ тех же скважин обеспечивает доступ рабочих растворов к новым объемам руды, за счет чего повышается извлечение металлов,Авторы претендуют на следующие отличительные признаки;1. При уменьшении содержания металла в продуктивном растворе ниже допустимой концентрации из-за выщелачивания прилежащего к трещинам объема руды и образования устойчивых каналов протекания растворов имеющиеся трещины гидро- разрыва тампонируют связующим раствором,Авторам не известны решения. обеспечивающие...

Номер патента: 1776775

Опубликовано: 23.11.1992

Авторы: Беляков, Гаркушко, Гнеушев, Иванов, Кравцов, Кухаренко, Лебедев, Толмачев

МПК: E21B 43/28, F16L 13/11

Метки: выполненных, плавкого, соединения, труб

...проволоки в трубу, При этом труба по ходу проволоки разрезается и, одновременно, эа проволокой оплавленные участки труобразованием сварных швов и валиков. При наличии по ходу п роволоки сопрягаемых поверхностей полиэтиленовых труб, вследствие температурного расширения расплавленный полиэтилен частично заполняет межконтактную область, формируя таким образом сварочные швы с валиками 7, Аналогичные валики обращаются также на внутренней и внешней поверхности соединяемых участков полиэтиленовых труб,Последовательность выполнения приемов сварки с использованием настоящего способа следующая.В исходном состоянии, когда происходит непосредственно спуск обсадных труб 5 10 15 20 25 30 35 в скважину, устройство установлено на роторе буровой...

Номер патента: 1776776

Опубликовано: 23.11.1992

Автор: Князев

МПК: E21B 44/00

Метки: нагрузки, осевой, сигнализатор

...проходки горизонтального или наклонного ствола поддержание осевой нагрузки на долото производится оперативно по сигналу повышения давления промывочной жидкости. То есть сигнал имеет однозначное значение - необходимо увеличить нагрузку на долото Система отверстий в штоке упрощена:два ряда перепускных отверстий и одно отверстие в насадке, расположенной между перепускными отверстиями.Нет необходимости в сложном подборе сечений отверстий, а пружина сигнализатора при сборке сжимается с усилием равным нижнему пределу осевой нагрузки.Таким образом, упрощение конструкции каналовдля прохождения промывочной жидкости и новое их взаимное расположение, дает существенно новые свойства заявляемому техническому решению.Сравнение заявляемого...

Номер патента: 1776777

Опубликовано: 23.11.1992

Авторы: Колотов, Кошелев, Нохрин, Хайруллин, Шуплецов

МПК: E21B 47/00

Метки: гидроразрыва, обнаружения, пласта, трещин

...в Западной Сибири не имеет существенных геологических различий по всей площади месторождения, в своей массе трещины гидроразрыва горизонтальной ориентации располагаются в интервале глин люлинворской и чегэнской свит, 8 одном из районов месторождения, где другими методами установлено отсутствие трещин гидроразрыва, пересекающих скважины, используя две из них с помощью источника тока 6, измерительного прибора 7 и проводов 5 создают электрическую цепь: 5 10 15 20 25 30 35 40 45 50 55 источник тока 6, провод 5, измерительный прибор 7, соединительный провод 5, эксплуатационная колонна 1 в первой скважине, кондуктор 2 в первой скважине, грунт и порода 3 между скважинами, эксплуатационная колонна 1 и кондуктор 2 во второй скважине,...

Номер патента: 1776778

Опубликовано: 23.11.1992

Авторы: Матус, Славин

МПК: E21B 47/06

Метки: давления, испытании, испытателем, пластов, пластового, скважины

...быть гораздо меньшей по сравнениюс замеренной.15 В случае надежной пакеровки и герметичности всех узлов испытателя пластоврасхождению в замерах забойного давления Рзаб. при избыточном давлении в кольцевом пространстве и Рзаб, беэ20 избыточного давления не превышает удвоенного значения погрешности измерения д,т,е, 1776778бойного рэвления использованы глубинные манометры) с верхним пределом измерения 120 10 Па класса точности 0,5. Определяем их абсолютную погрешность д . 5 10 и о15 с 0 я20 о25 А 120 10 05 06 10 бПаб,100 30 35 40 45 50 Ожидаемая величина пластоеого давлния 100 10 Па. Исходя из требований едных технических правил ведения работ прстроительстве скважин удельный вес бурвого раствора принят равным = 17500 Н/мВ начале...

Номер патента: 1776779

Опубликовано: 23.11.1992

Авторы: Азбенов, Чупахин

МПК: E21B 47/10

Метки: водозаборных, дебита, скважин

...на устье скважины. При открытии вентиля поток жидкости через винтовую струенаправляющую поступает на турбинку. Обороты гидродинамической турбинки магнитным преобразователем, состоящем из корпуса 9 с установленным на нем магнитоуправляемым контактом 10 "(герконом"), преобразуются в пропорциональные дебиту электрические импульсы, частота которых является мерой расхода, Сигнал с магнитного преобразователя через штекер 13 и гибкий провод 14 подается на счетчик импульсов. В качестве счетчика импульсов используется автоматический индикатор расхода жидкости, выполненный на базе видоизмененного серийного микрокалькулятора.Магнитное поле, создаваемое вращающимся постоянным магнитом (намагничен диаметрально), дважды за один оборот турбинки...

Номер патента: 1776780

Опубликовано: 23.11.1992

Авторы: Адиев, Валиуллин, Рамазанов, Шарафутдинов, Шилов

МПК: E21B 47/10

Метки: исследования, пластов, продуктивных

...из-за притока ПРИ ПРЕВЫШЕНИИ Рзаб. ДаВЛЕНИЯ НаСЫЩЕНИЯ будет осуществляться разогрев притекающей жидкости, т.е, в этом смысле произойдет инверсия температурной аномалии.Против водоносного или обводненного пласта, независимо от ее минерализации инверсии наблюдаться не будет, а будет только положительная или только отрицательная температурная аномалия (в зависимости от температуры воды в пласте). Таким образом достигается достоверность определения обводненных и нефтеносных пластов при термических исследованиях скважин в период освоения.Таким образом, пуск скважины путем снижения забойного давления ниже насыщения нефти газом позволяет повысить достоверность решения рассматриваемой ЗаДаЧИ ВСЛЕДСТВИЕ ИЗМЕНЯЮЩЕГОСЯ Рзаб (От РзабРнас до...
