E21B — Бурение грунта или горных пород

Номер патента: 1709066

Опубликовано: 30.01.1992

Авторы: Зыков, Куртов, Осипов, Попов

МПК: E21B 33/03

Метки: герметизации, скважины, устья

...устье скважины. 2 ил,оборудованием 2 (например, фонтанной арматурой). В корпусе 1 последовательно размещены упорное кольцо 3, эластичная самоуплотняющая манжета 4, шайба 5, нажимная гайка 6 и распорный патрубок 7; Последний имеет центральный осевой канал для размещения в нем кабеля 8, С верхним торцом распорного патрубка 7 жестко, связан поршень 9, К верхней части корпуса 1 присоединен стакан 10, внутри которого и размещен поршень 9. Стакан 10 и поршень 9 выполнены с центральными осевыми каналами под кабель 8, В корпусе 1 имеется канал 11 для гидравлической связи подпоршневой полости 12 с внутренней полостью 13 корпуса 1 под манжетой 4.1709066 0 Устройство работает следующим образом.Перед установкой устройства распорный 11...

Номер патента: 1709067

Опубликовано: 30.01.1992

Авторы: Власов, Кутепов, Попов, Прокопов

МПК: E21B 33/03

Метки: ликвидации, оборудование, скважины, устье, фонтана

...которая охватывает уравнителы ый блок 13, Последний связан с тяговь.л канатом 14. Концы направляющих канатов, 12, - противоположные соединенным между собой, жестко связаны с разъемным фланцем 2 а затем последовательно пропущены через отвер-, стия подшпильки в нижнем 7 и разъемном 2 фланцах. При этом каждый из направляю щих канатов 12 взаимодействует с парой роликов 8 и 9 на нижнем фланце 7 и роликом 3 на разъемном фланце 2.Оборудование работает следующим образом.На обсадной колонне 1 фонтанирующей скважины устанавливают разъемный фланец 2 с роликами 3. На нижнем фланце 7 размещают две пары роликов 8 и 9. Запорную арматуру 4 подвешивают нэ крюке 11 подь- емного механизма. Направляющие канаты 12 пропускают через отверстия под шпиль ки...

Номер патента: 1709068

Опубликовано: 30.01.1992

Автор: Шемет

МПК: E21B 33/06

Метки: превентором

...и нижний 14 упоры для взаимодействияс кронштейном 3 соответственно в транспортном и рабочем положениях.Устройство работает следующим образом.,Установка устройства в рабочее положение.Горизонтальный выступ 8 поршня соштоком 6 перемещается основанием устья9 при установке рамы 1 на него. Поршеньсо штоком б, поднимаясь вверх, освобождает тяговый канат 11, который, обкатываяролик 10, установленный на поршне со штоком 6, и ролик 12, установленный на раме 1,освобождает кронштейн 3, при этом одновременно. сжимает пружину 7 в цилиндре 5.Кронштейн 3 поворачивается на шарнире 2под действием собственного весового момента, и весового момента акустическогодатчика 4 до соприкосновения с упором 14.Взаимное расположение горизонтального выступа 8 и...

Номер патента: 1709069

Опубликовано: 30.01.1992

Авторы: Кореняко, Левинсон, Муняев, Петров

МПК: E21B 33/12

Метки: колонны, манжетного, обсадной, пакер, ступенчатого, цементирования

...пакера в составе обсадной колонны радиальные отверстия 2 и 9 совмещены, а это способствует перетоку промывочной жидкости из кольцевого пространства во внутреннюю полость пзкерз и наоборот (например, при доливе сустья), что приводит к сглаживанию пульсаций гидродинамического давления, предупреждению гидро разрыва пород и поглощений промывочной жидкости, По до стижению расчетной. глубины спуска пакера бросают разделительную пробку 20, Вначале промывочная жидкость через радиальные отверстия 9 втулки 7 и радиальные 5. отверстия 2 корпуса 1 перетекают в заколонное пространство.Проходя через пакер, разделительнаяпробка 20 садится на посадочное кольцо 8 и смещает втулку 7 до верхнего дополнитель 102030 3540 455055 ного ограничителя 15....

Номер патента: 1709070

Опубликовано: 30.01.1992

Авторы: Торопынин, Фасхутдинов, Цыбин

МПК: E21B 33/12

Метки: освоения, скважин, эксплуатации

...корпуса 1 перекрыт перепускным клапан-пере- водником 8. На нижней частиперепускного клапан-переводника 8 с помощью срезного штифта 13 закреплено кольцо 14 с пружинным кольцевым упором 15, а в верхней части в осевом канале установлена на резьбе шайба 16 с осевыми отверстиями.Устройство работает следующим образом.Устройство спускают на колонне труб 17 в обсадную колонну 18 и размещают в заданном интервале скважины над пластом, освоение которогО необходимо провести. Создают в колонне труб 17 избыточное давление, которое через радиальное отверстие 9 перепускного клапана-перееодника 8 и радиальный Манал обратного клапана 2 полого корпуса 1 передается под уплотнительный элемент 6 и плотно прижимает его к обсадной колонне 18, После установки...

Номер патента: 1709071

Опубликовано: 30.01.1992

Авторы: Агзамов, Васильев, Гунин, Лосев, Насыров, Шакиров, Шарафутдинов

МПК: E21B 33/13, E21B 33/138

Метки: зоны, коагуляционно-кристаллизационного, пласта, призабойной, проницаемости, скважины, снижения

...подтверждения. указанных положений, связанный с изменениями обьема системы в процессе оагуляции, проведены специальные эксперименты на установке. Экспериментальная установка состоит из герметизироеанного стеклянного сосуда (емкость 500 см, внутренний диаметр 60 мм), который при помощи соединительной трубки соединен с мерйым коленом. Герметизированный сосуд заполнялся исследуе мой смесью (или двумя смесями) и измерялось изменение ее обьема во времени,Процесс коагуляции на границе междурастворами глины и известковой суспен зией сопровождался образованием уплотненной эоны скоагулировавшей глины и эоныотторгнутой воды. В процессе коагуляции суммарный объем системы (твердая фаза + жидкость) увеличивается, тогда как 10 суммарный объем...

Номер патента: 1709072

Опубликовано: 30.01.1992

Авторы: Ахрименко, Куксов, Левин

МПК: E21B 33/138

Метки: добавка, комплексная, растворов, тампонажных

...раство) 30.01.92. Бюл. М 4. ров содержит ингредиенты при их (71) Всесоюзный научно-исследовательский следующем соотношении, мас. : метилцелинститут по креплению скважин и буровым люлоза 35-38, меламинформальдегидная растворам смола 58-62, триксан 3-5. Комплексную до (72) В.Е,Ахрименко, А.К.Куксов и Е.М.Левин бавку приготавливают перемешиванием (53) 622.245,42(088.8),компонентов и используют путем введения (56) Авторское свидетельство СССР в жидкость затворения тампонажного рас- М 1046480, кл. Е 21 В 33/138, 1982. твора в количестве 0,15-0,75 от массы,цеАвторское свидетельство СССР мента. Введейие добавки практически не В 1314013, кл. Е 21 В 33/138, 1985, влияет на сроки схватывания тампонажного (54) КОМПЛЕКСНАЯ ДОБАВКА ДЛЯ ТАМ-...

Номер патента: 1709073

Опубликовано: 30.01.1992

Авторы: Долганская, Зайковская, Рябова, Шарипов

МПК: E21B 33/138

Метки: изоляции, пластов, состав

...р и и е р 2, Для приготовления состава, ограниченного сроками схватывания 1,5 ч и 2 ч 40 мин, в 300 мл воды растворяют 259 мл (20,7 г; 2,3 мас.ч,) аксихлорида алюминия и 3,1 мл (0,62 г или 0,07 мас.ч,) дэмана, затем добавляют 600 г цемента, тщательно перемешивают. Полученный состав имеет высокую седиментационную устойчивость (водоотделение 0,2 ), водоотдачу 31 см/30 мин, прочность при изгибе (при затвердева, нии при 85 С) составляет 2,93 МПа, изолирующая способность 99,49,П р и м е р 3, Для приготовления состава со сроками схватывания,1 ч и 2 ч.в 300 мл воды растворяют 281,3 мл (22,5 г или 2,5 мас,ч,) оксихлорида алюминия и 0,9 г(4,5 мл или 0,1 мас,ч,) дэмана, затем вводят 600 г цемента и тщательно перемешивают. Полученный состав...

Номер патента: 1709074

Опубликовано: 30.01.1992

Автор: Абдуллаев

МПК: E21B 37/00

Метки: месторождений, многопластовых, скважинной, эксплуатации

...поверхности 3. В результате обрастания снижается производительность по межтрубью ивозрастает давление над устройством, а наустье скважины оно снижается. Возрастание давления над переключателем 4 нарушает приведенное условие (1), а вдальнейшем при выполнении условияРгР 1+ Рупр (2)фиксаторы 22,23 начинают отжиматься ипод действием скоростного напора переключатель 4 приходит в движение, пока незаймет крайнее верхнее положение. Коническая пробка 7 садится в свое седло 8,происходит смена каналов транспортиров 5 10 ки продукции пластов. Теперь более горячая вода нижнего пласта 30 движется по межтрубью, охлаждается водой, движущейся по внутренней колонне труб 3, приобретает более агрессивные свойства, чем в пласте, и растворяет отложения,...

Номер патента: 1709075

Опубликовано: 30.01.1992

Авторы: Аверкина, Булатов, Мамулов, Мосин, Рило, Рябоконь, Сандурский, Чирцова

МПК: C09K 7/04, E21B 43/00

Метки: жидкость, заканчивания, ремонта, скважины

...сероводорода при низких концентрациях фурфурола (менее 2 О). В этих случаях чем выше концентрация бромида кальция и ниже концентрация бромида цинка, тем меньше сероводорода поглощается жидкостью. При концентрациях фурфурола более 2 разница в процессе поглощения сероводорода жидкостями различного солевого состава практически стирается, При концентрациях фурфурола 2 - 4 мас.обеспечивается устойчивость жидкостей, содержащих бромид цинка, к воздействию сероводорода, не наблюдается образование осадка,сульфида цинка в количествах, способных воспрепятствовать работе внутрискважинного оборудования. Производят также оценку коррозионных свойств предлагаемой жидкости на образце стали 45 (наиболее распространенной). Стальные платины размером...

Номер патента: 1709076

Опубликовано: 30.01.1992

Автор: Башкатов

МПК: E21B 43/08

Метки: оборудования, скважины, фильтровой

...повышению несовершенства скважины и снижению ее эксплуатационных параметров.Цель изобретения - повышение эксплуатационных параметров скважины.Поставленная цель достигается тем, что в известном способе, заключающемся во вскрытии продуктивного пласта, опробовании скважины, разработке каверны и закачке гравийной смеси при полном поглощении жидкости-носителя, на расстоянии, равном длине трещин гидроразмыва, осуществляют бурение вспомогательных разгрузочных скважин, гидроразмыв пласта путем нагнетания в него жидкости-носителя под давлением и вызова ее поглощения, а закачку гравийной смеси начинают после снижения давления гидроразмыва до значений, обеспечивающих расход поглощения жидкости- носителя, больше проектного дебита при...

Номер патента: 1709077

Опубликовано: 30.01.1992

Авторы: Магсумов, Матвеев

МПК: E21B 43/24

Метки: нагревательное

...направление движения которого противоположно основному, т,е, движение происходит от сопла к форсуночной головке. Приосевой вихревой обратный ток снижает вероятность успешного запуска нагревательного устройства. Во-первых, это происходит потому. что этот ток взаимодействует с топливовоэдушной смесью и обедняет ее. Во-вторых, вихревой обратный ток интенсифицирует движениевдоль оси от сопла к форсуночной головке и способствует переохлаждению спирали электрической свечи накаливания..С целью определения оптимального начального угла закрутки пристенной завесы10 15 20 30 35 40 45 при котором надежно охлаждалась бы камера сгорания и надежно осуществлялся бы запуск, были проведены экспериментальные исследования. При этом угол установки...

Номер патента: 1709078

Опубликовано: 30.01.1992

Авторы: Коробков, Меджитов, Слюсарев

МПК: E21B 43/26

Метки: гидроразрыва, пласта

...усиливается гидромониторным эффектом, что в совокупности создаетмгновенное зарождение трещины гидроразрыва, характеризующегося резким спадом давления - кривая ЕР.Дальнейшей закачкой жидкости обеспечивают напряжение деформации на стенках скважины, удерживающее трещину враскрытом состоянии и давление на уровнеразвития трещины (кривая Щ, Создаетсялавинный процесс разрушения массива поддействием аккумулированной энергии, поскольку вся работа жидкости, проникающейв развивающуюся трещину затрачиваетсяна разрушение среды. Эффективный факторразрушения горных пород позволяет получать трещины гидроразрыва большой протяженности, ограничивающихся, посуществу, только временем приложения нагрузки.При завершении гидроразрыва закачкужидкости...

Номер патента: 1709079

Опубликовано: 30.01.1992

Автор: Горезин

МПК: E21B 43/28

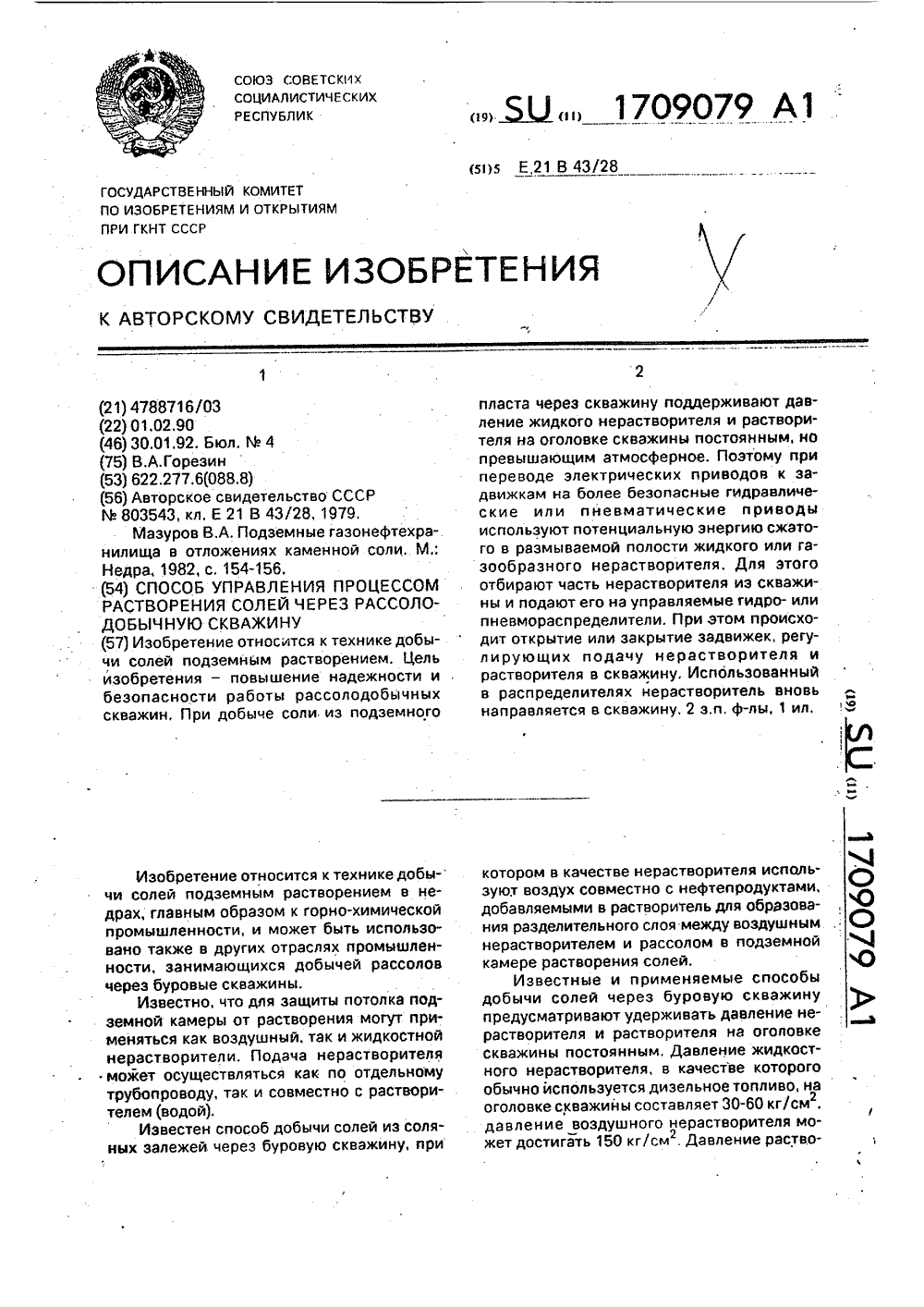

Метки: процессом, рассолодобычную, растворения, скважину, солей

...автоматизировать работу скважины и рассолопромысла вцелом. Гидропривод применяют в случае использования избыточного давления жидкостного нерастворителя, пневмопривод - в случае использования избыточного давления воздушного нерастворителя,Цель изобретения - автоматизация работы рассолодобычной скважины при реверсировании подачи растворителя и выхода рассола, регулировании потока растворителя, повышение безотказности срабатывания задвижек за счет использования гидро- или пневмоприводов высокого давления, улучшение безопасности работы за счет устранения силового электропривода на трубопроводах с высококоррозийным концентрированным соляным раствором,На чертеже приведена схема способа управления подачи растворителя. В нее входят управляемые...

Номер патента: 1709080

Опубликовано: 30.01.1992

Автор: Валуконис

МПК: E21B 43/28

Метки: англезита, выщелачиванием, добычи

...Техред М;Моргентал Корректор С,Черни дактор Заказ 415 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5роизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гага пользуют водный раствор нитрата калия и(или) нитрата алюминия.Англезит (химическая формула РЬЮд)является одним из основных рудных минералов свинца. Как трудно растворимый продукт окисления галенита и другихсернистых соединений свинца англезит образуется главным образом в зонах окисления свинцово-цинковых сульфидныхместорождений: 10РЬ 5 + 202 - .ф РЬЯ 04,Произведение растворимости сульфатасвинца в воде всего 1,6 10, а логарифм-8произведения растворимости равен 7,80,Англезит также...

Номер патента: 1709081

Опубликовано: 30.01.1992

Авторы: Замиховский, Когуч, Кузьмин, Михайлюк, Петренко

МПК: E21B 19/08, E21B 44/00

Метки: бурильного, инструмента, массы, стабилизатор

...инструмента поступают на входы блока 3. в котором производится вычислениеО -О (1) где Овзв - масса взвешенного бурильного инструмента;. От - текущее значение массы бурильного инструмента;Рос - осевая нагрузка на долото. осевой нагрузки. После спуска колонны перед бурением производится взвешивание бурильного инструмента, При этом оператор ручкой задатчика 2 массы взвешенного инструмента устанавливает индикатор 4 осевой нагрузки в нулевое положение. В процессе бурения происходит разгрузка инструмента на забой и на выходе блока 3 вычисления. появляется сигнал, соответствующий осевой нагрузке на долоте Рос Этот сигнал сравнивается с сигналом уставки задатчика 7 в компараторе 5 и в случае выполнения условия РосРуст на выходе компаратора 5...

Номер патента: 1709082

Опубликовано: 30.01.1992

Авторы: Абдуллин, Басос, Валовский

МПК: E21B 47/00, F04B 47/06

Метки: глубинно-насосная

...так как исследования приэтом ведутся без нарушения режима работы,системы "продуктивный пласт - скважина", 5Сообщение полости полых штанг и полостимежду обсадной и насосно-компрессорными трубами обеспечивает выравниваниеуровней жидкости в упомянутых полостях,которые могут отличаться при отсутствии 10указанного сообщения из-за сниженияуровня жидкости в скважине при одновременном подъеме его в полых штангах поддействием накапливающегося в полостимежду обсадной и насосно-компрессорными трубами газа, поступающего из продуктивного пласта вместе с жидкостью.Упрощение конструкции насоса и отсутствие в нем непроточных полостей вместе спринудительным открыванием нагнетательного клапана в начале каждого хода штангвниз...

Номер патента: 1709084

Опубликовано: 30.01.1992

Авторы: Боргер, Жихорь

МПК: E21B 19/084

Метки: бурения, восстающих, шпуров

...а плунжеры 15 - с упругими полукольцами 16 (фиг. 5), охватывающими направляющие Стойки 1,В исходном положении устройство показано на фиг, 1, При подаче высокого давления от гидропривода 12 в один из гидроузлов, срабатывает соответствующая пара гидропатронов на фиг. 2 - левая), в результате чего плунжер 11 опорного гидро- патрона производит подачу каретки с приводом 3 по направляющим стойкам 1, Кроме прочего, это обеспечивается работой захватного гидропатрона, который распирается корпусом 14 и плунжером 15 между хомутом б и упругим полукольцом 16 (фиг, 5), обеспечивая прижатие последнего к стойке с усилием, обеспечивающим необходимую силу трения, При необходимости стойки 2 и полукольца 16 изготавливаются с насечками.Во время работы усилие...

Номер патента: 1559801

Опубликовано: 30.01.1992

Авторы: Алексеев, Архипов, Марс, Петухов, Прозоров, Руденко, Шаймуратов

МПК: E21B 43/28

Метки: выщелачивания, остаточных, подземного, растворов

...остаточных растворов до требуемых показателей, Контроль за составом остаточных растворов и содержанием в них нормируемых загрязнителей осуществляют известными способами (гиррохимическим опробованием),Пример исполнения,Очистка проведена в лабораторнойячейке, представляющей собой цилиндрическую стеклянную трубку, закрытуюс обеих сторон пробками, Через проб.ки пропущены медные электроды,014В нижнюю часть ячейки помещена (300 г) глина (36 ь монтморилонита и / ),с644 каолинита) с естественной влажностью 24,03. Этот слой глины в опыте играет роль нижнего водоупора, В глине содержится обменных катионов, г/кг: кальция 5,8 магния 2,3 натрия 3,7, На слой глины насыпают 100 г кварцевого песка и заливают 20 мл остаточных раСтворов ПВ, Исходная...

Номер патента: 1710686

Опубликовано: 07.02.1992

Автор: Горбунов

МПК: E21B 19/08, E21B 3/02

Метки: бурового, вращательно-подающий, механизм, станка

...ограничения вертикальной силы на буровую штангу; на фиг. 4 - схема предлагаемого устройства, содержащего три секции механизмов свободного хода, каждая из которых имеет два привода от двух коленчатых валов,Устройство работает следующим образом.С помощью вращающегося коленчатого вала 1 и рычажной передачи 4 обгонная муфта 3 совершает колебательные движения, но так как обгонная муфта находится в неподвижном корпусе и связана с ним винтовой передачей, колебания эти происходятпо винтовой линии, При движении в одну сторону обгонная муфта 3 увлекает за собойбуровую штангу 2, которая также в этот момент движется по винтовой линии, поворачиваясь и опускаясь (фиг, 2). Обгонная муфта размещена в неподвижном корпусе 5 и связана с ним...

Номер патента: 1710687

Опубликовано: 07.02.1992

Автор: Пулин

МПК: E21B 7/02, E21B 7/26

Метки: бурильная, передвижная

...ромба,10 Такая конфигурация промежуточногоэлемента позволяет снизить мощность привода манипулятора за счет увеличения силового момента (увеличение плеча действия),На фиг. 1 представлена предлагаемая15 установка в транспортном положении; нафиг. 2 - то же, при бурении скважин; на фиг.3 - то же, при работе кранового оборудования; на фиг. 4 - то же, при действии монтажной площадки; на фиг, 5 - узел на фиг, 4.20 Установка содержит самоходное шасси1 в виде гусеничного трактора, на раме которого смонтированы поворотная платформа 2, лебедка (не показана) и аутриггеры 3,На поворотной платформе 2 смонтиро 25 ван манипулятор 4, несущий двузвеннуюрычажную стрелу 5.Манипулятор 4 включает шарнирносмонтированные на поворотной платформе2...

Номер патента: 1710688

Опубликовано: 07.02.1992

Авторы: Дыдыкин, Ефимченко, Кайдановский, Лагодинский, Медведев, Милютин, Милютина, Сарафанов, Скоробогатов, Щербаков

МПК: B62D 57/02, E21B 7/02

Метки: буровой, комплекс, мобильный

...обеспечивает доступ 45 персонала на комплекс при поднятом гибком ограждении.На фиг. 1-3 изображен мобильный буровой комплекс в режиме транспортирова- ния; на фиг, 4 - подъем вышки, фиг. 5 - вид 50 А на фиг. 1; на фиг. 6 - мобильный буровой комплекс в режиме бурения; на фиг. 7- один из возможных способов перемещения комплекса.Мобильный буровой комплекс состоит 55 из двух блоков 1 (подвижного) и 2 с буровым и вспомогательным оборудованием 3 и средствами создания воздушной подушки в виде секционного гибкого ограждения 4 и вентиляторов 5. Механизмы кругового поворота, которыми оснащены оба блока. состоят из зубчатого венца 6 внутреннего зацепления, установленного на неподвижной части блока 7, и шестеренчатых приводов 8, расположенных на...

Номер патента: 1710689

Опубликовано: 07.02.1992

Авторы: Мартюченко, Стрелюхин, Цымбалов

МПК: E21B 7/24

Метки: грунтов, орган, рабочий, разработки

...энергоемкости бурения, верхний виток наконечника снабжен скалывающим элементом, выполненным в виде клина, установленного на периферии винта по ее внешнему контуру, при этом в месте расположения клина штанга выполнена с уменьшенным диаметром на величину ширины клина. ется повыше и снижение н, общии вид; лотного грунОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР 1(56) Авторское свидетельство СССРМ, кл. Е 21 С 13/02, 1966.Авторское свидетельство СССРМ 1384705, кл. Е 21 С 7/24, 1986,Изобретение относитсянике и может быть использовжении скважин беэ примененплотных грунтах,Целью изобретения явлние механической скоростэнергоемкости бурения.На фиг, 1 дан рабочий оргна фиг. 2 - схема разработкита,Рабочий орган содержит приводную...

Номер патента: 1710690

Опубликовано: 07.02.1992

Автор: Гой

МПК: E21B 7/24

Метки: бурения, снаряд, ударно-канатного

...механизмом бурового станка (не показан), а посредством нижней тяги13 -с шарнирно установленным на ней захватом 14, подпружиненным своим крюкомв направлении оси снаряда пружиной кручения 15. Между втулкой 6 и наковальней 3на штоке 4 размещена ударная штанга 16 сгрибком 17 в верхней своей части.Снаряд работает следующим образом.До спуска в скважину длину хода между 35грибком 17 и нижним торцом втулки 6 захвата 14 устанавливают равной величине ходаударного механизма бурового станка путемвращения по резьбе в ту или иную сторонувтулку б, после чего ее фиксируют контргайкой 7, Снаряд опускают в скважину и устанавливают на забое в положении, когдазахват 14 располагается на ударной штанге16, о чем свидетельствует появление слаби. ны в...

Номер патента: 1710691

Опубликовано: 07.02.1992

Авторы: Нагаев, Седько

МПК: E21B 7/28

Метки: бурения, скважин, сопряженных

...9 установлен с возможностью вращения хвостовик (вал-переходник) 10 с буровым инструментом, состоящим из ударника 11 и буровой коронки 12, при этом скалыватель 7 сообщен с опорой 13 для ударника 11. Обсадная труба 1 и кольцевая обойма 3 установлены прорезями навстречу друг другу с образованием общего замкнутого контура, при этом отогнутые края 4 кольцевой обоймы 3 присоединены к отогнутым краям 2 обсадной трубы 1 в ее верхней части. Фланцеобразная плита 5 установлена на обсадной трубе 1 и кольцевой обойме с охватом их по наружной поверхности.Устройство работает следующим образом.Бурильной машиной (не показана) из буровой выработки пробуривают начальную (пилотную) скважину 14 с выходом ее в подсечную выработку, В устье начальной скважины...

Номер патента: 1710692

Опубликовано: 07.02.1992

Авторы: Батутин, Воробьев, Кириченко, Кучерский, Логвинов, Садыков

МПК: E21B 17/02, E21B 17/04

Метки: бурильными, замковых, соединения, трубами

...сложный коэффициент пропорциональности зависимостивеличины продольной деформации дополнительных упорных торцов от продольногосжимающего усилия; степень увеличенияплощадки контактирования дополнительных торцов по мере продольного их деформирования.В расчетной зависимости учтены результаты экспериментальных исследований, проведенных со стальнымибурильными трубами диаметром 33,5; 50 и73 мм с легкосплавными (сплав Д 16 Т) трубами диаметром 54 мм.Для осуществления способа необходимо сначала определить с помощью расчетной зависимости требуемый крутящиймомент, а затем навинтить замок на бурильную трубу с рассчитанным моментом.На фиг. 1 и 2 изображены соответственно начальный и конечный этапы процессаобразования напряженной посадки...

Номер патента: 1710693

Опубликовано: 07.02.1992

Автор: Баринов

МПК: E21B 21/08

Метки: бурильных, колонны, скважину, спуском, труб, флюидопроявлении

...в процессе закачки утяжеленного бурового раствора создают дополнительное гидростатическое давление, спуск бурильных труб осуществляют до критической 45 глубины Нкр, определяемой.из соотношенияНкр=о+",гдето Р - дополнительное гидростатическоедавление, Па;Я - площадь сечения кольцевого прог.странства у устья, м;,р- плотность утяжеленного буровогораствора, кг/м;з.9 - ускорение свободного падения, мс;г,овал. - объем 1 пог.м бурильных труб,м /м;ЧО - объем поступившего флюида, м;3,ро- плотность бурового раствора в скважине до начала проявления, кг/м .3рф- плотность флюида, кг/м;3,т - время спуска бурильной колонны, с;Чг - скорость всплывания флюида, м/с;Н - глубина скважины, м;р - объем 1 пог,м скважины в зоне нахождения флюида, м /м;3затем...

Номер патента: 1710694

Опубликовано: 07.02.1992

Авторы: Власов, Неудачин, Никитин, Никишин, Юрьев

МПК: E21B 29/10

Метки: колонны, обсадной, ремонта

...является то, что вначальный период отсутствует гарантия качественного сопряжения пластыря с колонной (имеется вероятность смещенияпластыря по колонне). 10Кроме того, технология нанесения этогогерметика непростая, материал токсичен,имеет короткую "жизнеспособность" (до 24ч), что приводит к преждевременному затвердеванию. 15Цель изобретения - повышение эффективности сцепления пластыря с обсаднойколонной в начальный момент работы дорнирующей головки.Эта цель достигается темчто перед 20спуском в скважину пластыря на концевыеучастки наружного герметизирующего покрытия наносят зернистый материал твердостью, большей твердости материаловобсадной колонны и пластыря, и размером, 25не превышающим толщину стенки пластыря. Таким материалом может...

Номер патента: 1710695

Опубликовано: 07.02.1992

Автор: Зрелкин

МПК: E21B 31/00

Метки: ловитель, скважинный

...посторонних предметов,. недостатком которого является малое количество лепестков для захвата предмета, что снижает эффективность ловильных работ.Цель изобретения - обеспечение гарантированного захвата извлекаемых с забоя объектов.Поставленная цель достигается тем, что в скважинном ловителе, состоящем из корпуса с осевым каналом и установленным на нижнем торце корпуса захватным узлом, согласно изобретению, имеются дополнительные захватные элементы в виде стержней, установленные равномерно на нижнем торце корпуса, причем длина их увеличивается от центра корпуса к его периферии,На чертеже представлено предлагаемое устройство, сечение.Устройство содержит корпус 1, осевой канал 2, присоединительную резьбу 3, держатель 4 стержней и стержни...

Номер патента: 1710696

Опубликовано: 07.02.1992

Авторы: Иванников, Петров

МПК: E21B 31/03

Метки: колонны, ликвидации, прихвата, скважине, труб

...корки жидкой фазой Сж падает,что приводит, как показано ниже, к возникновению растягивающих усилий. Движениеграницы Я(т) определяется продолжающимся оттоком жидкости из корки, В качествекритериявозникновения трещин разрыва вматрице пористой среды выбран пределфд прочности глинистой корки на разрыв,Учитывая геометрию задачи, вводим цилиндрическую систему координат г, р, 2 так,что ось 2 совпадает с осью скважины. Уравнения состояния пористой среды выписываем в виде обобщенного закона) ГукагР"=(1( - 26/3)В ц+2 Сэ 6)+ /3 ( "26 ЦР )(Сж) -Р(с (Сж+46/3), (3)где К 0 - модули упругости системы двухфаз, 1 д ) - объемная деформация твердой.фазы; Ц - компоненты тензоров деформаций в твердой фазеф " - коэффициентусадки матрицы 3 ж...
